Verwenden der Sackkarre mit der Powerwall 2

Sehen Sie sich das folgende Video an, um Anweisungen für die Montage der Powerwall 2 mit der Powerwall-Sackkarre zu erhalten.

Vorbereiten der Sackkarre

Tragen Sie beim Gebrauch der Sackkarre oder Umgang mit der Powerwall die erforderliche persönliche Schutzausrüstung (PSA):

  • Schutzbrille
  • Handschuhe
  • Sicherheitsschuhe
Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Verwenden Sie die Sackkarre nicht ohne PSA, insbesondere Sicherheitsschuhe, um die Powerwall zu transportieren oder zu montieren. Eine Nichtbeachtung kann schwerwiegende Verletzungen zur Folge haben.

Powerwall an der Sackkarre befestigen

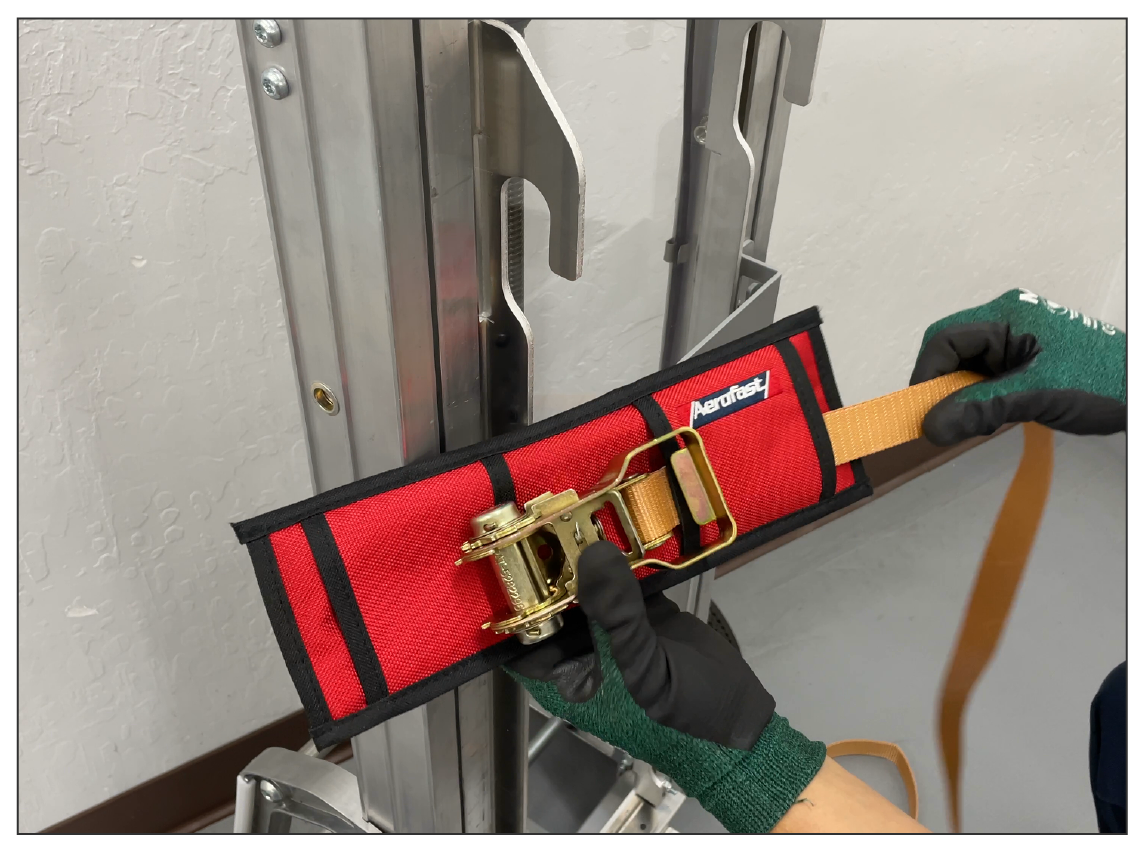

  1. Positionieren Sie Gurtschutz und Spanngurt so, dass sich der Spanngurt in der Mitte des Gurtschutzes befindet.
    Abbildung 1. Spanngurt im Gurtschutz
  2. Bringen Sie den Spanngurt an der Sackkarre an:

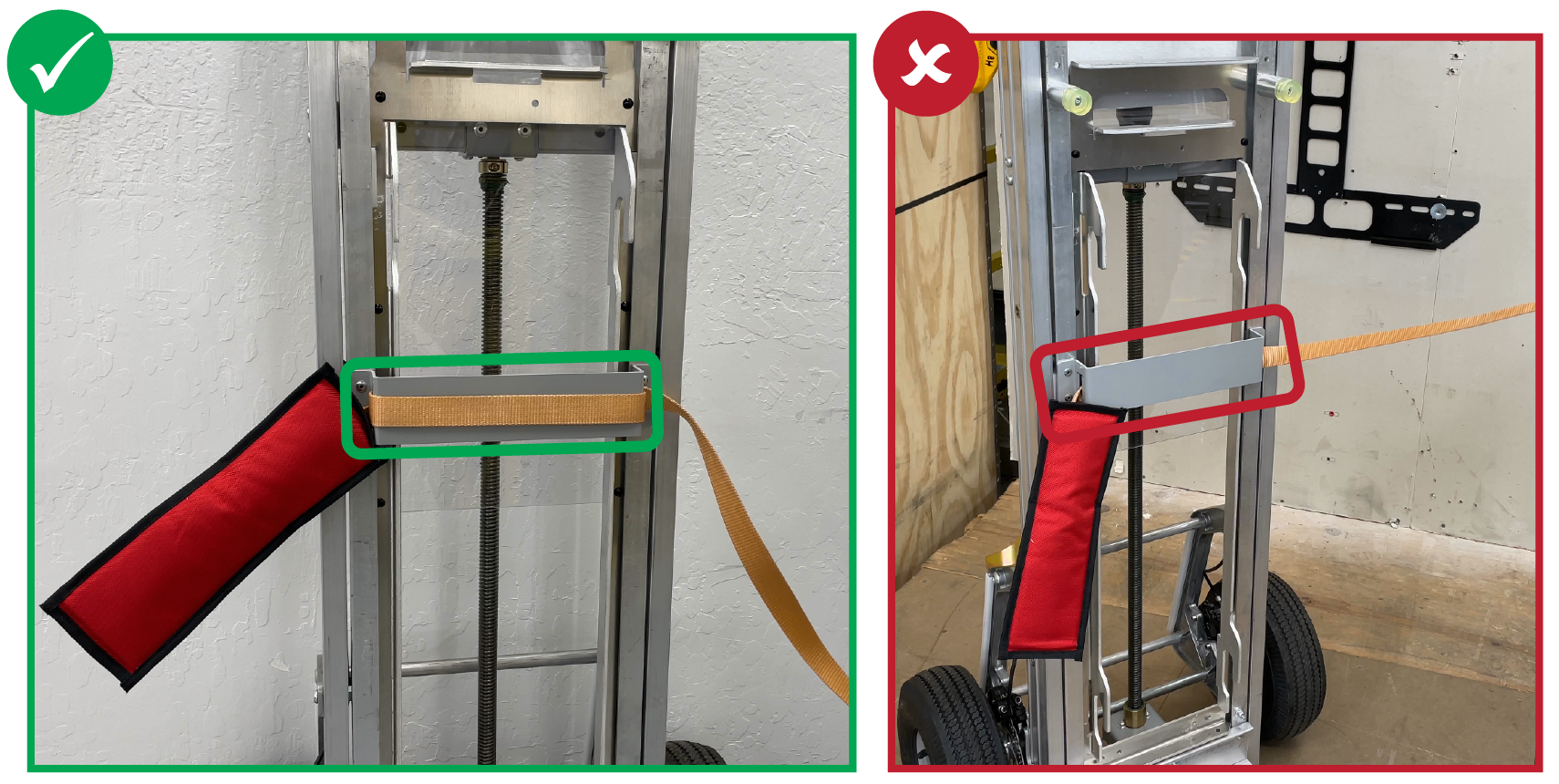

    1. Führen Sie den Spanngurt durch die entsprechenden Schlitze an der Sackkarre.
    2. Wickeln Sie den Spanngurt um die Stütze und führen Sie ihn ein zweites Mal durch die Schlitze.
      Informational PurposesAn informational icon, calling your attention
      Anmerkung
      Der Spanngurt muss ein zweites Mal durch die Schlitze geführt werden, damit die Powerwall gesichert ist und während des Transports nicht verrutschen kann.

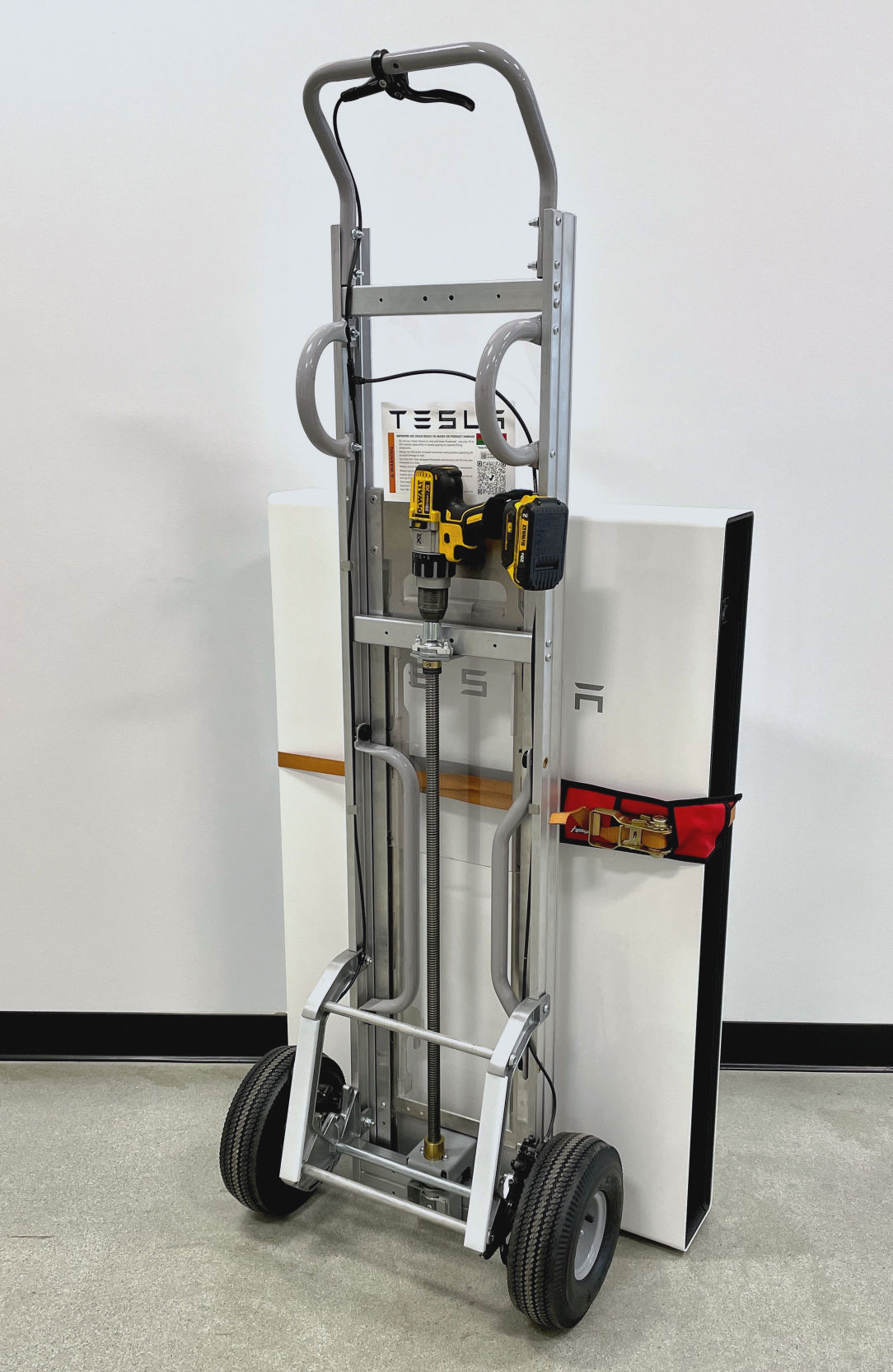

  3. Stellen Sie die Sackkarre vor der Powerwall ab und schieben Sie die Grundfläche unter die Powerwall.
  4. Wickeln Sie das Ende des Gurts um die Powerwall und führen Sie ihn in die Ratsche ein:

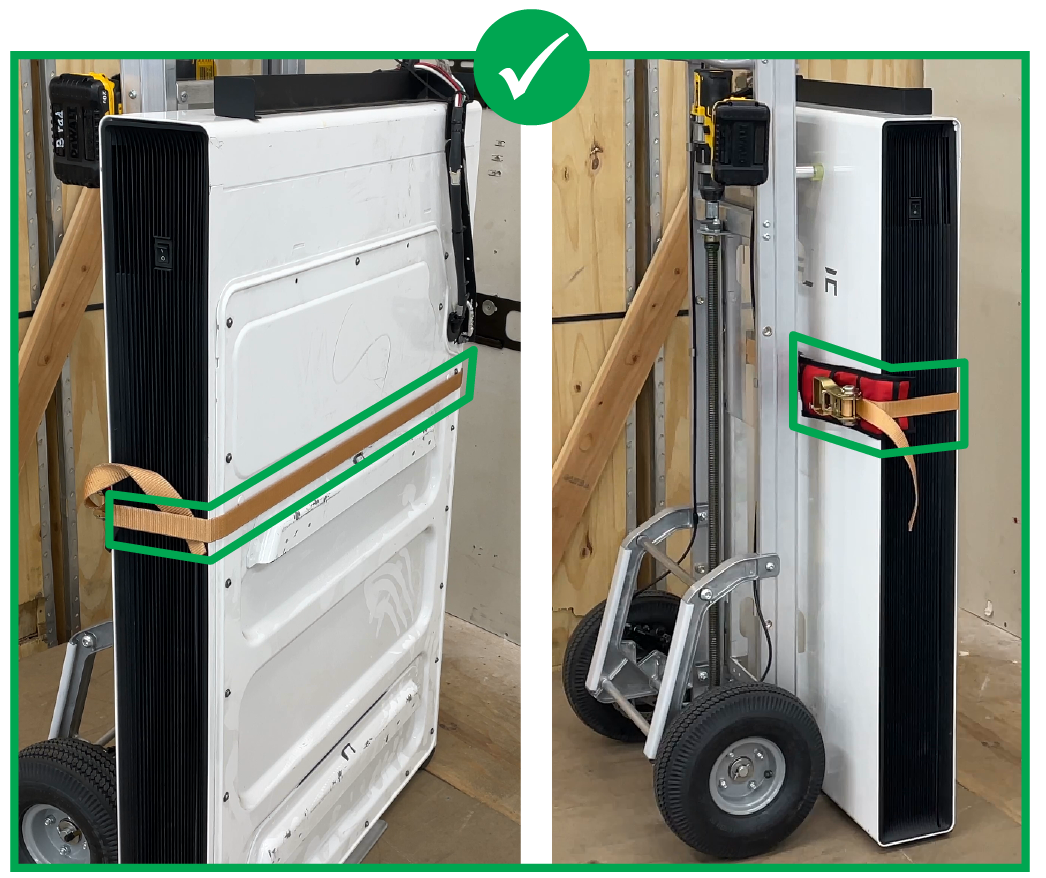

    1. Vergewissern Sie sich, dass sich der Spanngurt oberhalb der oberen Befestigungslasche befindet.

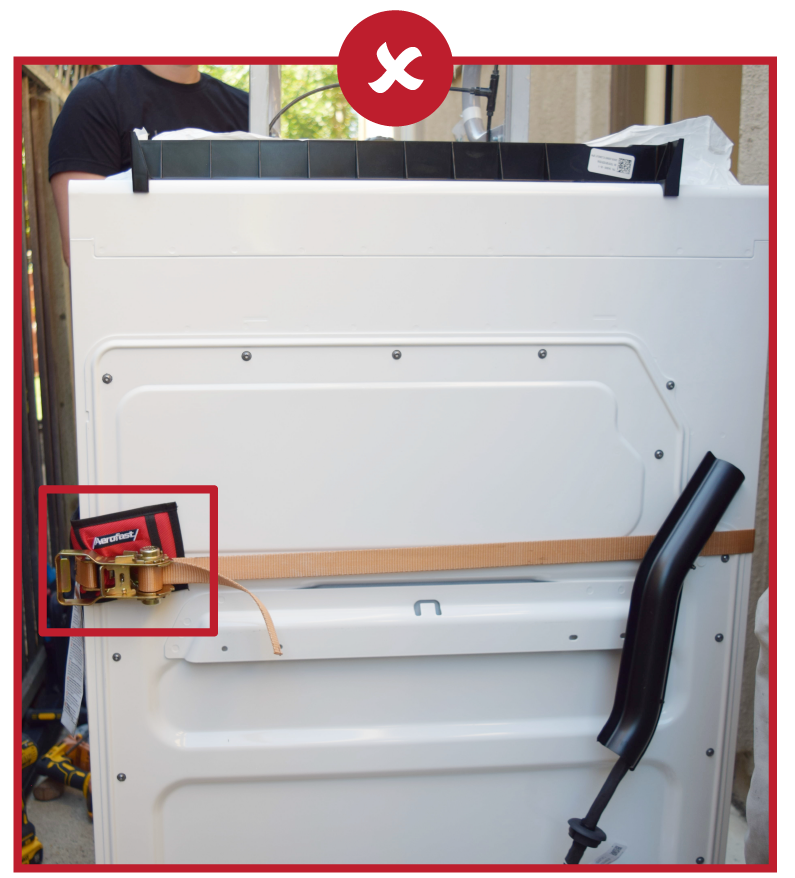

    2. Vergewissern Sie sich, dass der Gurtschutz um die Kanten der Powerwall verläuft und dass sich die Ratsche vorne auf der Powerwall befindet (also weder seitlich noch an den Kanten).
  5. Ziehen Sie den Spanngurt an.

Akkuschrauber vorbereiten

  1. Setzen Sie den Steckschlüssel ¾ in ein.
  2. Ziehen Sie das Bohrfutter an.
  3. Arretieren Sie das Bohrfutter (im Uhrzeigersinn drehen, bis es einmal klickt).
  4. Stellen Sie die Griff eine Stufe unterhalb des Maximums ein.
  5. Stellen Sie den Akkuschrauber auf einen niedrigen Gang ein.
  6. Setzen Sie den Akkuschrauber auf die Hubspindel.
  7. Befestigen Sie den Akkuschrauber mit dem mitgelieferten Gurt für Akkuschrauber.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Ohne Befestigung des Akkuschraubers kann es zu Verletzungen kommen.
  8. Drehen Sie mit dem Akkuschrauber vorwärts, um die Grundfläche anzuheben.
  9. Drehen Sie mit dem Akkuschrauber rückwärts, um die Grundfläche abzusenken.

Powerwall transportieren

Betätigen Sie die Handbremse, bevor Sie die Sackkarre nach hinten kippen. Während die Powerwall angehoben oder die Sackkarre bewegt wird, können Sie die Sackkarre mit der Bremse unter Kontrolle halten.

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Halten Sie während des Powerwall-Transports immer eine Hand zum Bremsen bereit.

Powerwall montieren

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Lassen Sie den Bremshebel während der Powerwall-Montage niemals los. Sollten während der Montage Anpassungen vonnöten sein, achten Sie auf einen festen Stand und lassen Sie beide Hände an der Sackkarre, wobei sich eine Hand immer an der Bremse befinden sollte.
  1. Positionieren Sie die Powerwall und richten Sie sie an der Wandhalterung aus.
  2. Halten Sie die Handbremse, wenn Sie die Powerwall anheben oder ausrichten.

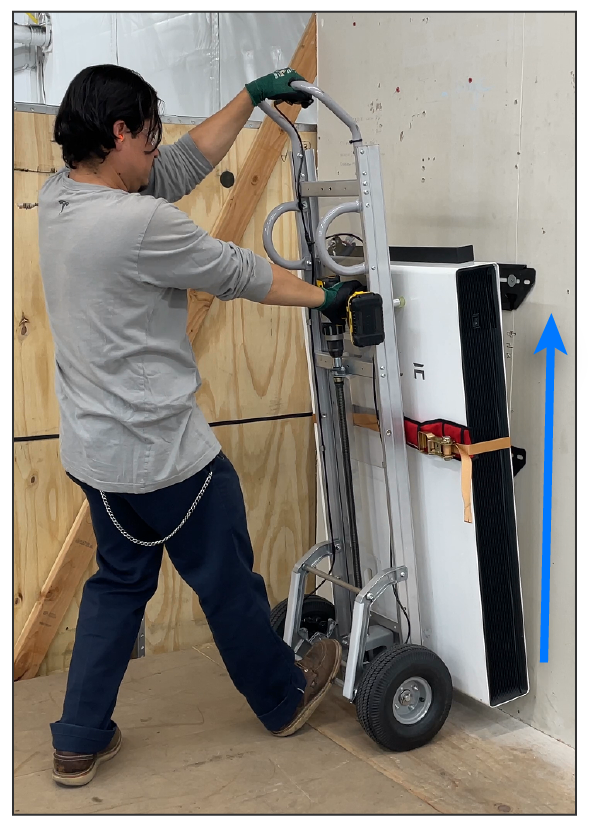

  3. Kippen Sie die Sackkarre nach hinten und drehen Sie mit dem Akkuschrauber vorwärts, um die Powerwall anzuheben, bis sich die Befestigungslaschen oberhalb der Aufnahmen der Befestigung befinden.
  4. Vergewissern Sie sich, dass die Powerwall an der Halterung ausgerichtet ist.

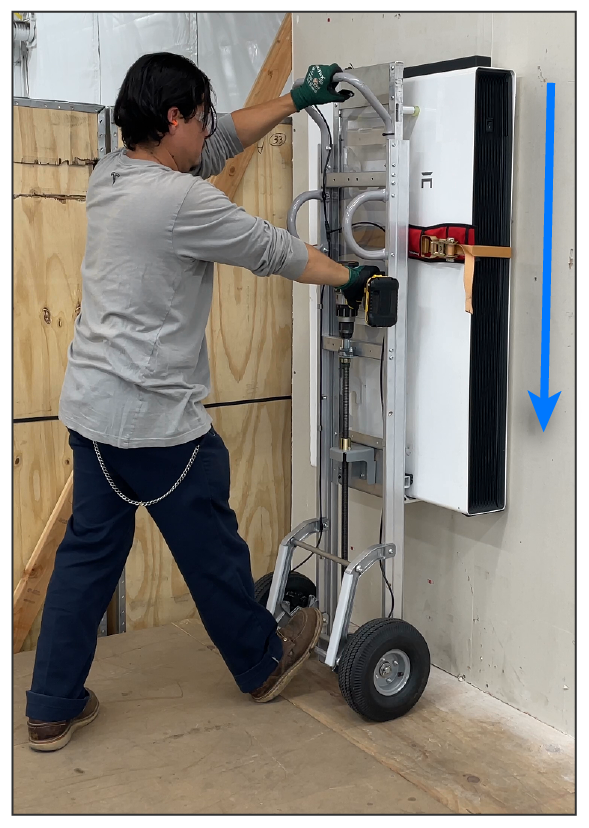

  5. Kippen Sie die Sackkarre nach vorne und drehen Sie mit dem Akkuschrauber rückwärts, um die Powerwall abzusenken, bis die Befestigungslaschen in die Aufnahmen der Halterung einrasten.
  6. Vergewissern Sie sich, dass die Powerwall ordnungsgemäß in der Halterung sitzt. Führen Sie Sichtprüfungen durch, um eine korrekte Ausrichtung sicherzustellen.
  7. Entfernen Sie den Spanngurt und drehen Sie mit dem Akkuschrauber rückwärts, bis die Powerwall vollständig befestigt ist.
