Verbonden apparaten controleren

Selecteer Systeem > apparaten om de aangesloten apparaten te controleren. De pagina Apparaten moet alle apparaten weergeven. Als een apparaat niet wordt weergegeven, controleert u de communicatiebedrading op fouten.

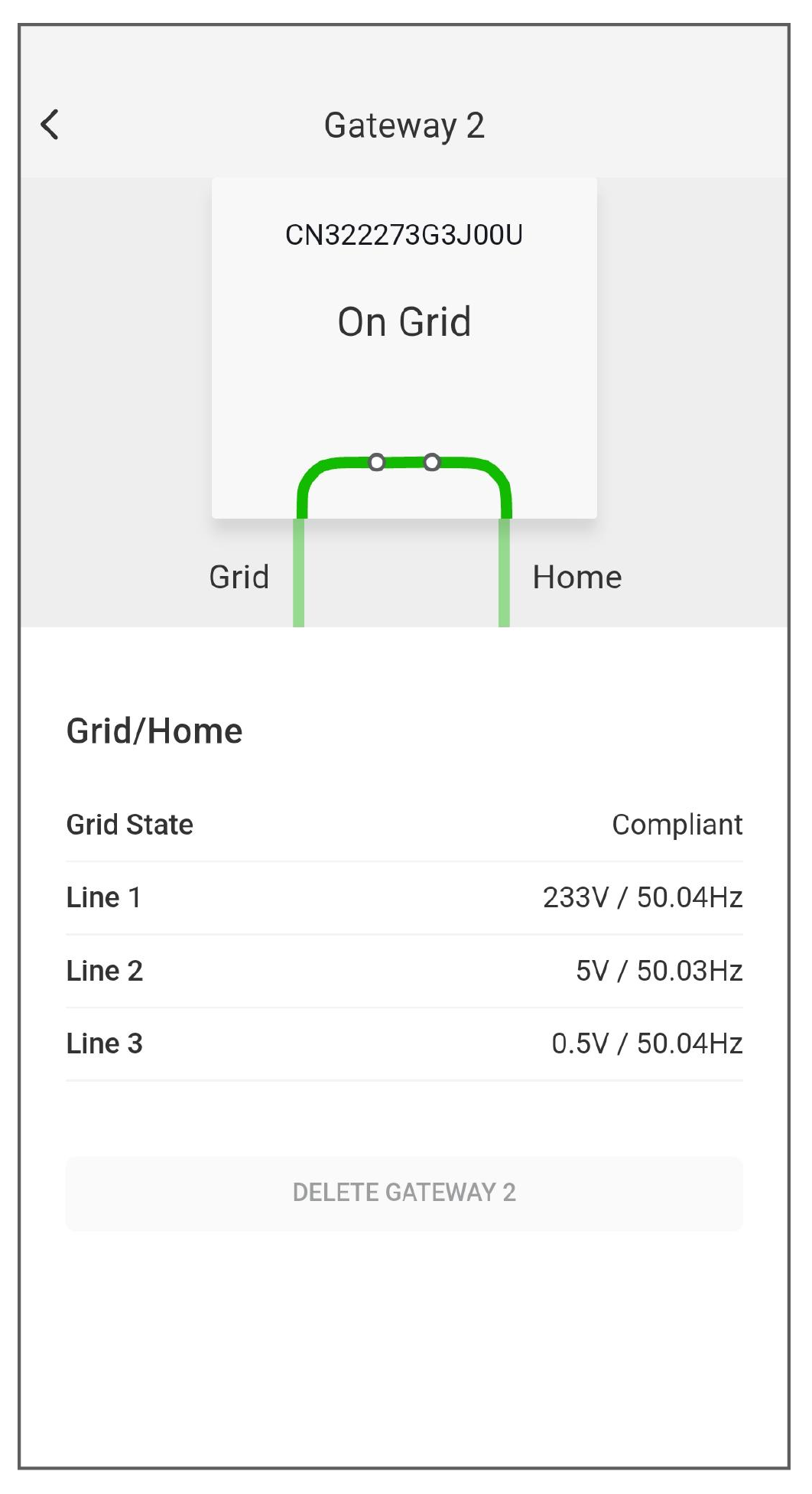

Apparaatoverzicht van Backup Gateway

De Backup Gateway functioneert als de Islanding Controller. Deze pagina biedt een direct overzicht van de eilandstatus van het systeem en de status van het micronetwerk.

1 Contactorstatus Netkoppeling/geen netkoppeling
2 Kenmerken
Netstatus:
  • Niet-conform Het net is niet beschikbaar. De spanning/frequentie ligt buiten het bereik voor de netcode
  • Kwalificerend Het net is beschikbaar maar het systeem controleert de stabiliteit. Dit kan tot 5 minuten duren
  • Conform Het net is beschikbaar
Spanning 1
Frequentie 1

1 Wanneer het systeem geen netkoppeling heeft, worden de waarden van het micronetwerk (aan de belastingszijde) weergegeven, omdat de spanning/frequentie kan verschillen aan de netzijde en de belastingszijde van het eiland.

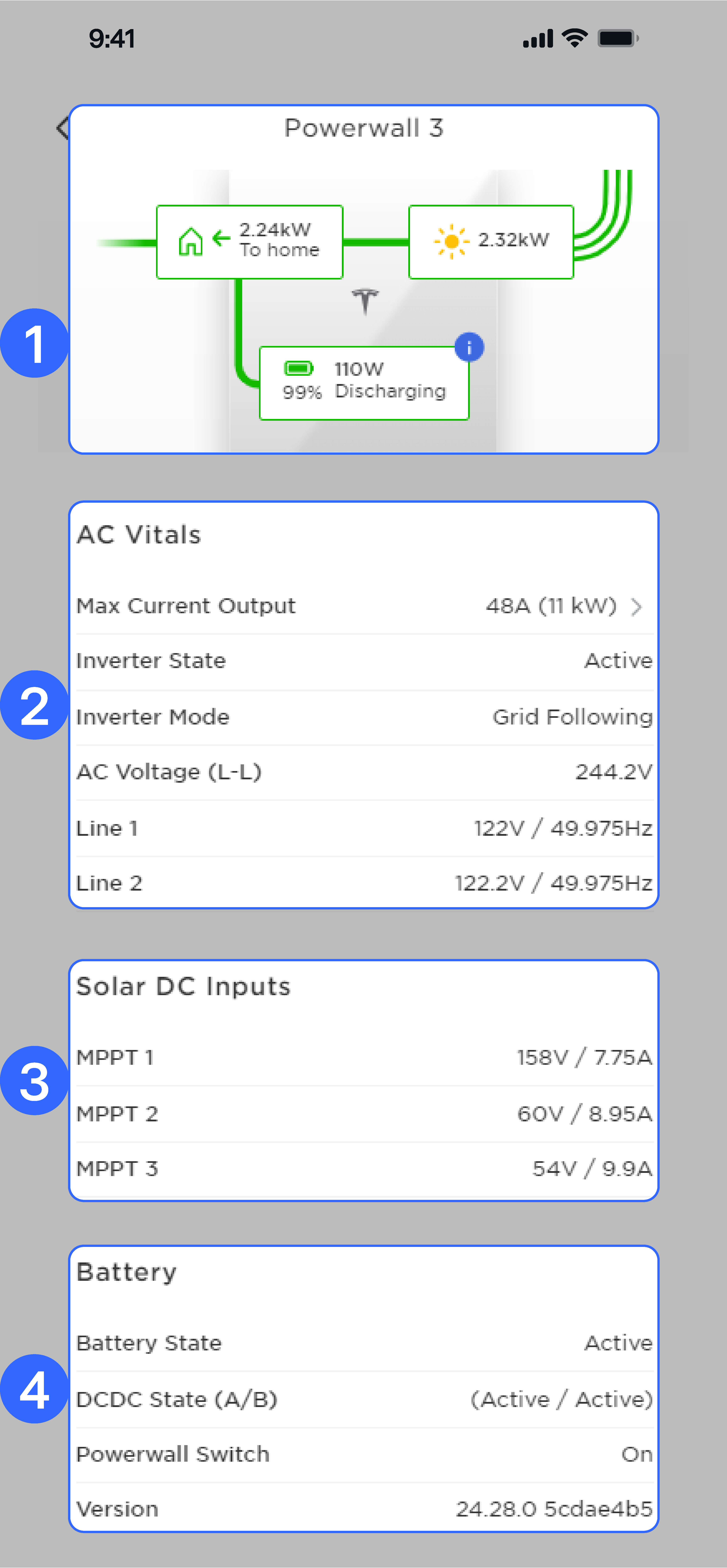

Powerwall 3 Apparaatoverzicht

1 Kenmerken Opwekken van PV, laadstatus van de batterij, vermogen bij laden/ontladen
2 Vitale kenmerken voor wisselstroom Status, fase en spanning, frequentie
3 PV DC-ingangen Gelijkspanning en gelijkstroom voor elke actieve MPPT
4 Batterij Batterijstatus, schakelaarstatus, softwareversie
