Systeemontwerp

Powerwall 3 is een volledig geïntegreerd zonne- en accusysteem dat energie uit zonne-energie opslaat. Het systeem zet energie om via zonnepanelen en de oplaadbare accu zorgt voor energieopslag voor eigen gebruik van zonne-energie, belastingsverschuiving of gebruik los van het elektriciteitsnet. Powerwall 3 wordt geïnstalleerd met Backup Gateway 2 om de verbinding van het systeem met het elektriciteitsnet te beheren en het energieverbruik in huis bij te houden.

Volledige noodstroomvoorziening voor woningen

Een Powerwall 3-systeem voor volledige noodstroomvoorziening voor woningen is ontworpen om energie van het net of de zon op te slaan en de volledige woning van stroom te voorzien tijdens een stroomonderbreking van het net.

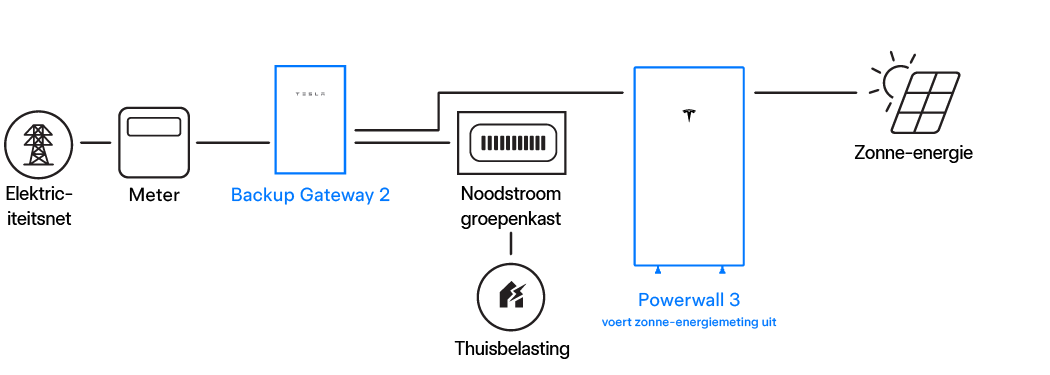

Figuur 1. Volledige back-up van huis

Gedeeltelijke noodstroomvoorziening voor woningen

Een Powerwall 3-systeem voor gedeeltelijke noodstroomvoorziening voor woningen is ontworpen om energie van het net of de zon op te slaan en kan een woning gedeeltelijk van stroom voorzien tijdens een stroomonderbreking van het net. De installateur select de belastingscircuits voor noodstroomvoorziening tijdens de ontwerpfase van het systeem en configureert het systeem aldus om noodstroomvoorziening door andere belastingen te vermijden.

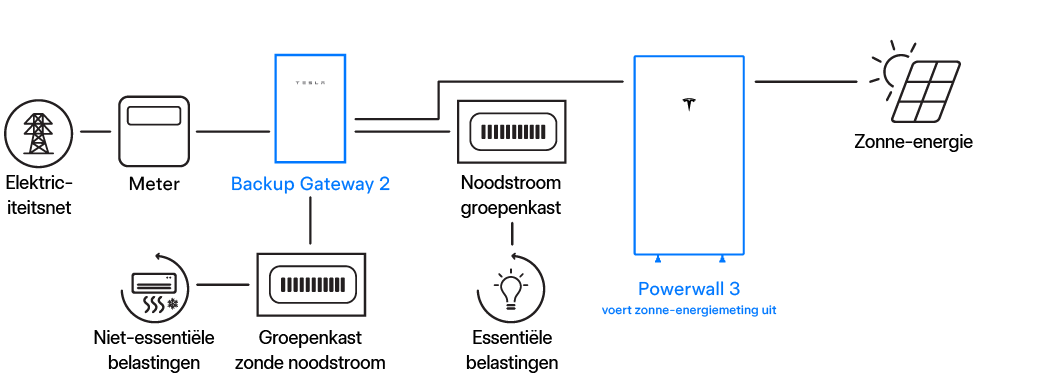

Figuur 2. Back-up voor een gedeelte van het huis met stroomafwaartse ladingen vanaf Backup Gateway 2

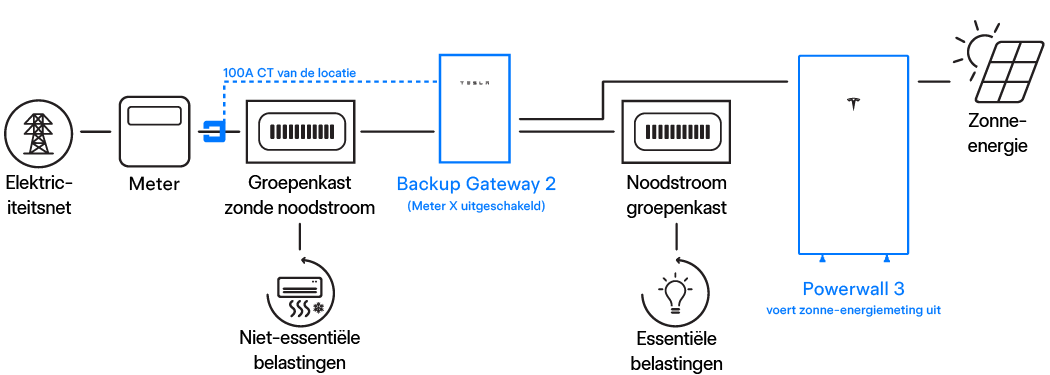

Figuur 3. Back-up voor een gedeelte van het huis stroomopwaartse ladingen vanaf Backup Gateway 2
