Dolly gebruiken met Powerwall 2

Bekijk de video hieronder voor instructies over het monteren van Powerwall 2 met behulp van de Powerwall-dolly.

Dolly gebruiken

Draag alle vereiste persoonlijke beschermingsmiddelen (PBM) voordat u de dolly bedient of de Powerwall hanteert:

  • Veiligheidsbril
  • Snijbestendige handschoenen
  • Beschermend schoeisel
Warning IconA warning icon, calling your attention to a possibly risky situation
Attentie
Gebruik de dolly niet om de Powerwall te vervoeren of te monteren zonder persoonlijke beschermingsmiddelen, in het bijzonder beschermend schoeisel. Als u dit niet doet, kan dit leiden tot ernstig letsel.

Powerwall aan de dolly bevestigen

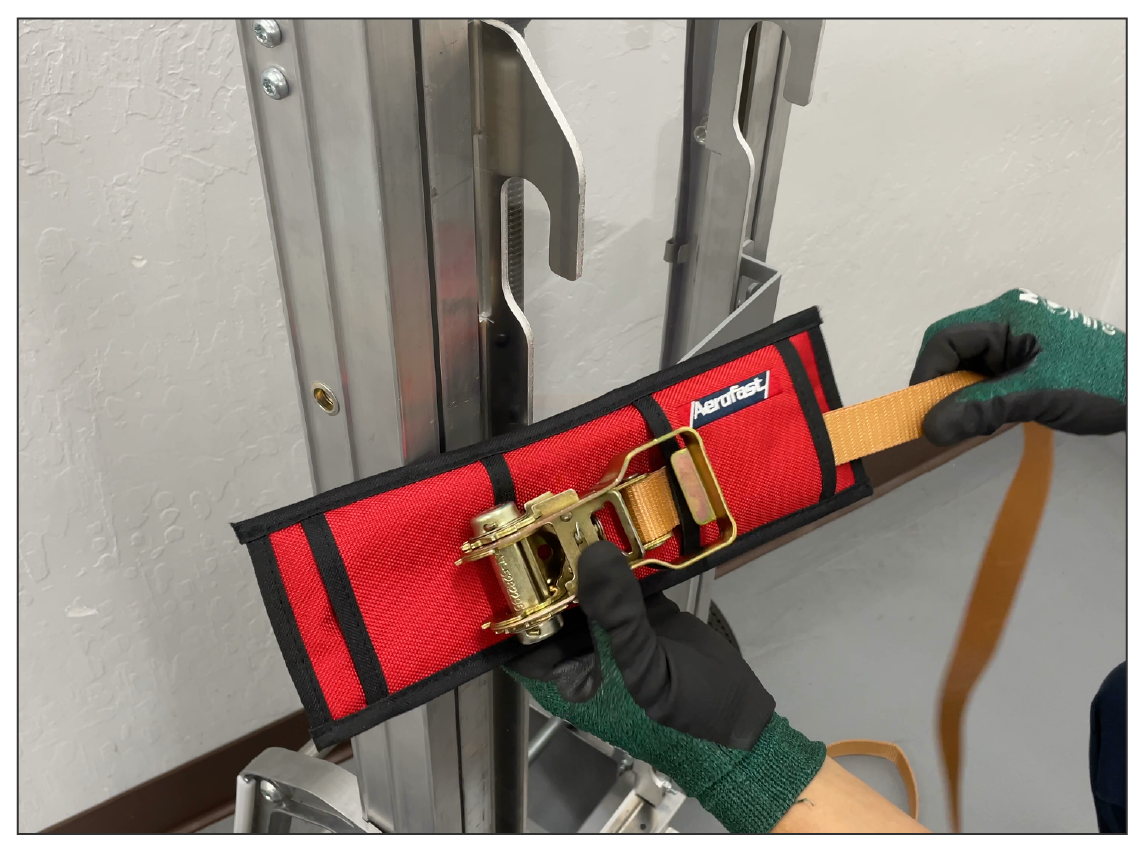

  1. Plaats de beschermhoes op de spanband, met de pal in het midden van de beschermhoes.
    Figuur 1. Spanband in beschermhoes
  2. Installeer de spanband op de dolly:
    1. Haal de spanband door de daarvoor bestemde sleuven op de dolly.
    2. Wikkel de spanband om de steun en haal hem een tweede keer door de sleuven.
      Informational PurposesAn informational icon, calling your attention
      Opmerking
      Het is van cruciaal belang dat de spanband twee keer door de sleuven wordt gehaald om ervoor te zorgen dat de Powerwall goed vastzit en niet van de ene naar de andere kant verschuift tijdens transport.
  3. Plaats de dolly voor de Powerwall en schuif de grondplaat onder de Powerwall.
  4. Wikkel het uiteinde van de band om de Powerwall en steek deze in de pal:
    1. Zorg ervoor dat de band boven de bovenste beugelhaak zit.

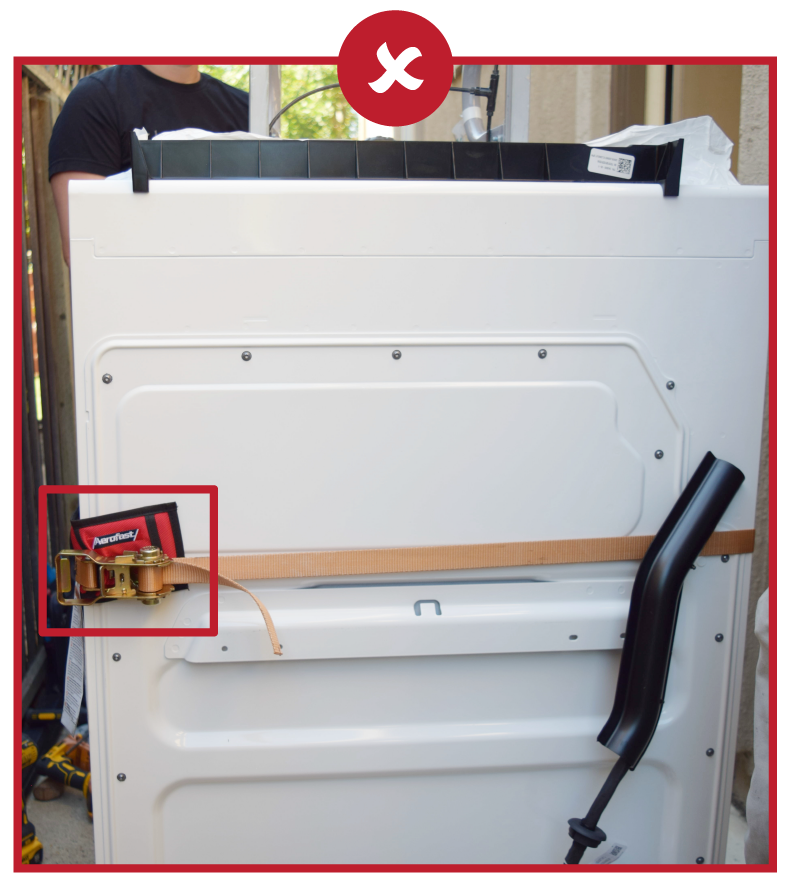

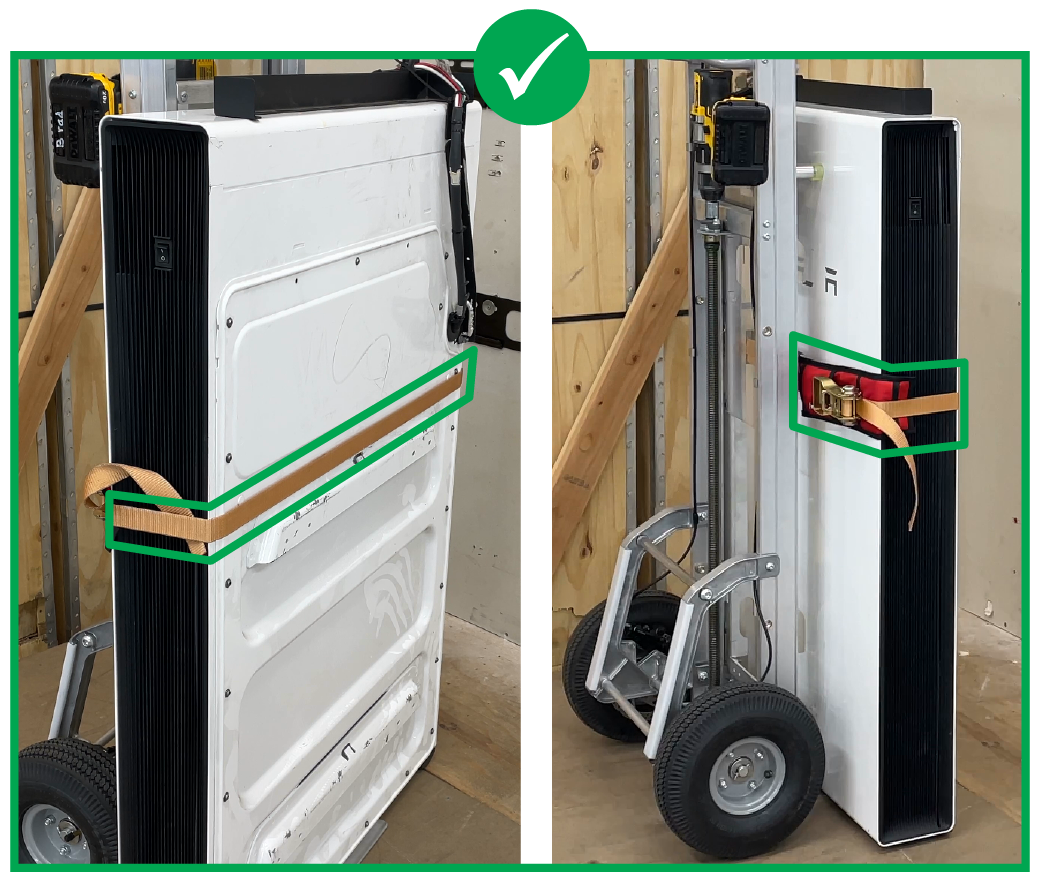

    2. Zorg ervoor dat de beschermhoes om de hoek van de Powerwall zit en dat de spanband zelf aan de voorkant van de Powerwall zit (niet aan de zijkant of in de hoek).
  5. Trek de spanband aan.

De boor voorbereiden

  1. Installeer de 19 mm inbus.
  2. Draai de boorhouder vast.
  3. Vergrendel de boorhouder (met de klok mee draaien tot hij één keer klikt).
  4. Stel de koppeling één niveau lager in dan de maximale instelling.
  5. Zet de boormachine in de lage versnelling.

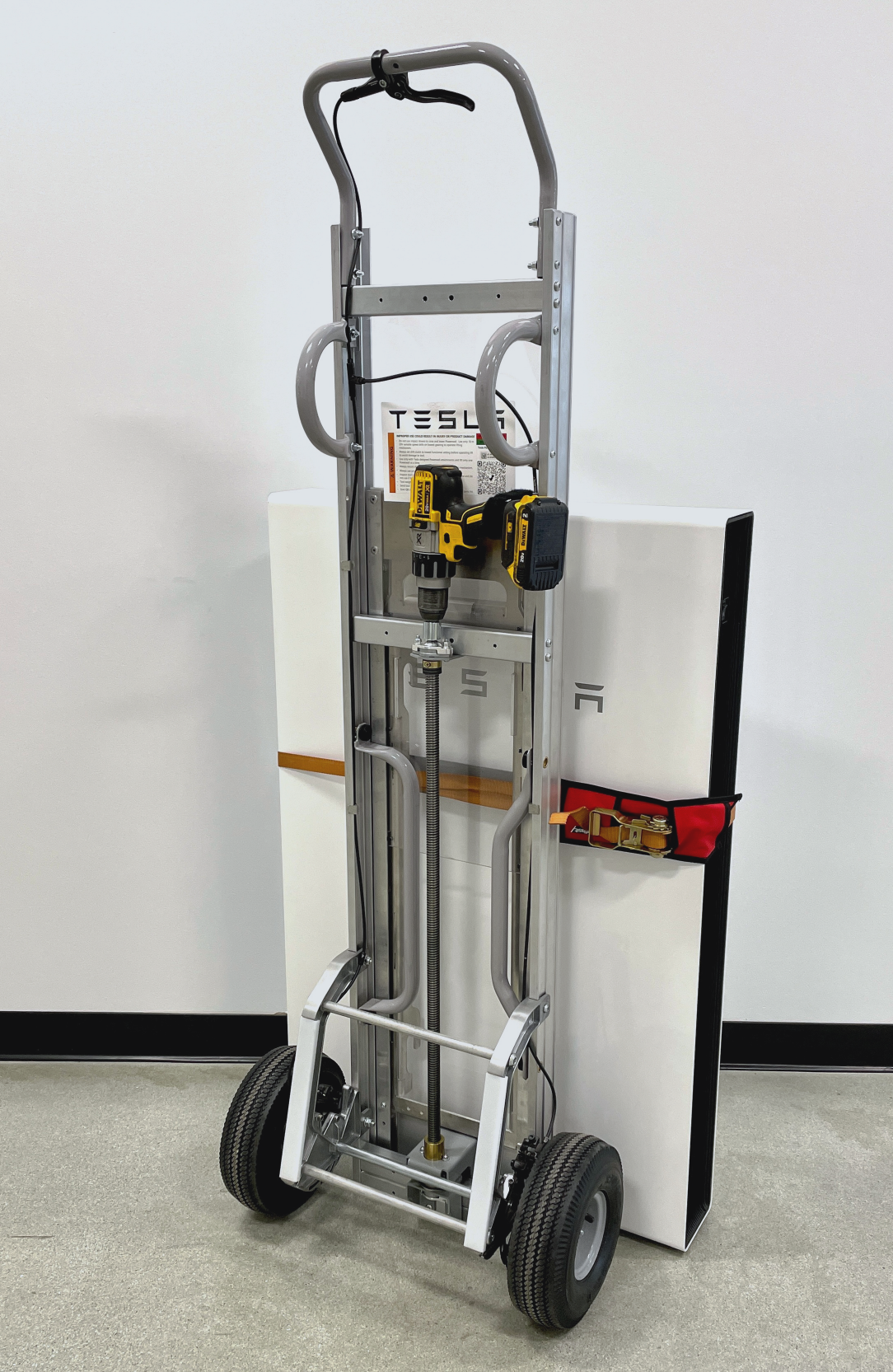

  6. Monteer de boormachine aan de hijsschroef.
  7. Zet de boormachine vast met de meegeleverde boorriem.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Attentie
    Als u de boor niet vastzet, kan dit leiden tot letsel.
  8. Boor naar voren om de bodemplaat omhoog te brengen.
  9. Boor in omgekeerde volgorde om de bodemplaat te laten zakken.

Powerwall transporteren

Knijp de handrem in voordat u de dolly terug kantelt. Gebruik de rem om de dolly onder controle te houden wanneer de Powerwall omhoog staat of wanneer de dolly beweegt.

Warning IconA warning icon, calling your attention to a possibly risky situation
Attentie
Houd altijd één hand gereed om de rem te bedienen tijdens het transport van de Powerwall.

Powerwall monteren

Warning IconA warning icon, calling your attention to a possibly risky situation
Attentie
Laat de remhendel nooit los tijdens het monteren van de Powerwall. Als er aanpassingen nodig zijn tijdens de montage, ga dan stevig op beide voeten staan en houd beide handen op de dolly, met altijd één hand op de remmen.
  1. Plaats de Powerwall en lijn deze uit met de muurbeugel.
  2. Houd de handrem vast wanneer u de Powerwall optilt of afstelt.

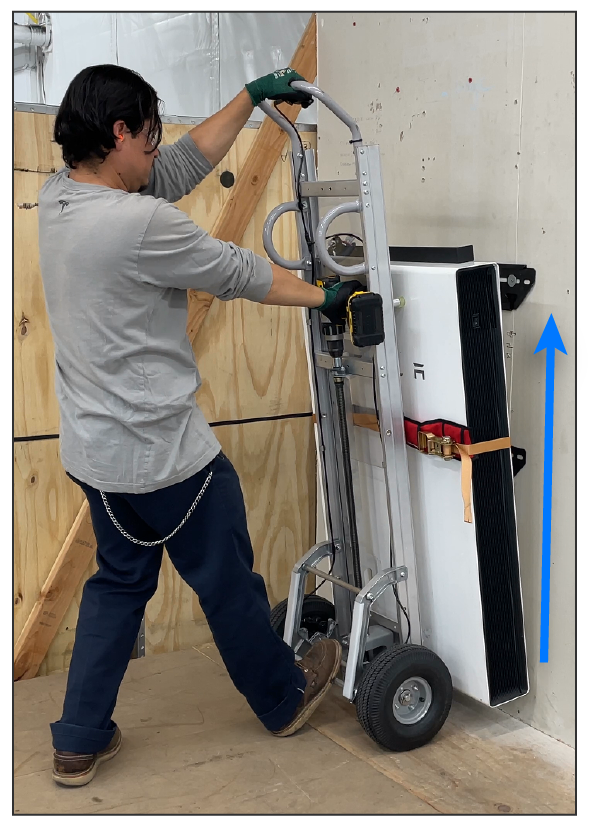

  3. Kantel de dolly naar achteren en boor naar voren om de Powerwall omhoog te brengen, totdat de montageklemmen zich boven de flenzen op de beugel bevinden.
  4. Controleer of de Powerwall is uitgelijnd met de beugel.
  5. Kantel de dolly naar voren en boor in omgekeerde volgorde om de Powerwall te laten zakken totdat de montageklemmen in de beugelflenzen grijpen.
  6. Zorg ervoor dat Powerwall goed op de beugel zit. Gebruik visuele controles en bevestigingen om de uitlijning te bevestigen.
  7. Verwijder de spanband en de boor in omgekeerde volgorde totdat de Powerwall volledig vastzit.
