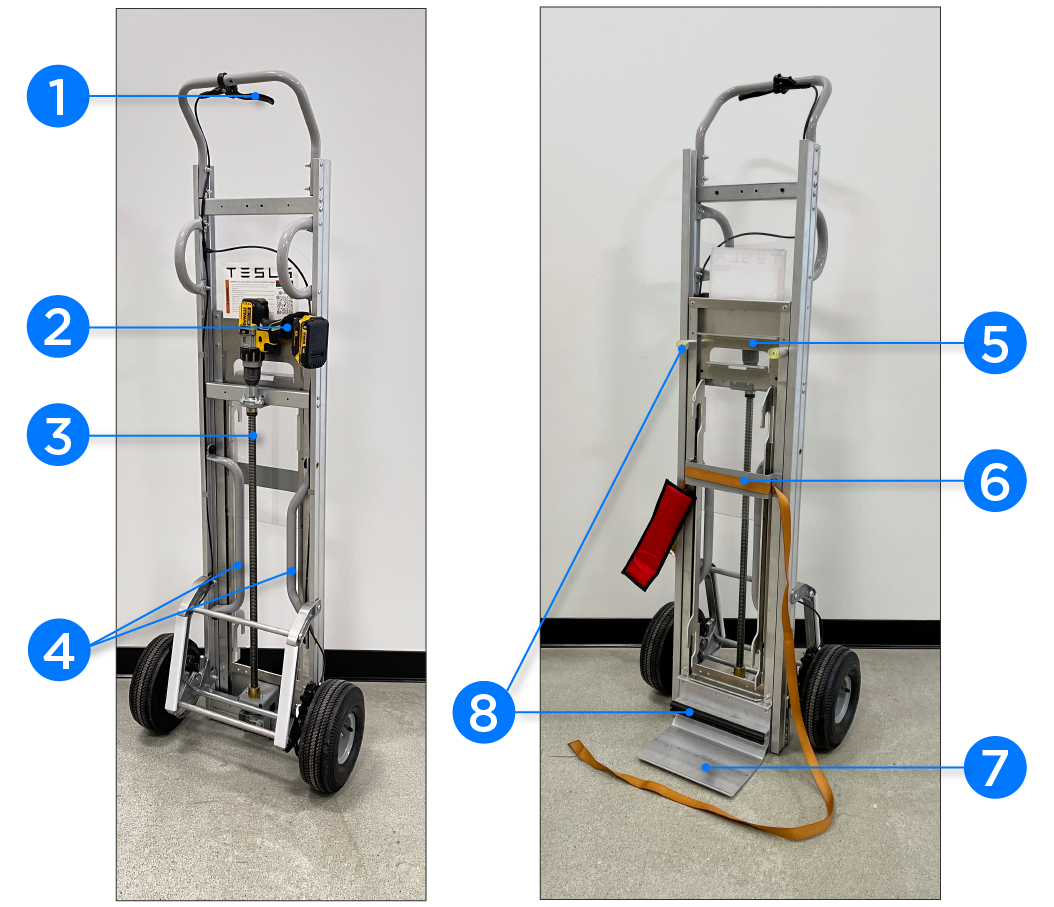

| 1 |
Handrem
|
Gebruik de handrem om de eenheid onder controle te houden tijdens transport en montage |
| 2 |
Boorriem
|
Houdt de boor op zijn plaats |
| 3 |
Hefschroef
|
Hier is een stopcontact voor nodig, bevestigd op een standaardboormachine. Bedien de boormachine om de bodemplaat omhoog en omlaag te brengen. |
| 4 |
Hefgrepen
(alleen Powerwall 3)
|
Twee hefgrepen worden van de dolly verwijderd en tijdelijk aan de Powerwall 3 bevestigd voor transport en montage. Eenmaal op Powerwall 3 gemonteerd, grijpen de hefgrepen in de vergrendelplaat, waardoor de Powerwall op de dolly wordt vastgezet. |
| 5 |
Vergrendelplaat
(alleen Powerwall 3)
|
Dit is het bevestigingspunt tussen het transportgereedschap en de Powerwall 3. Het bevat een veer om in de onderste positie te blijven en kan worden opgetild om de hefhendels op de Powerwall 3 te activeren. |
| 6 |
Spanband en beschermhoes
( alleen Powerwall 2 )
|
Gebruikt om de Powerwall2 aan de dolly te bevestigen voor transport en montage |
| 7 |
Hefplaat
|
De hefplaat houdt het gewicht van de Powerwall tijdens transport en montage. De hefplaat kan omhoog en omlaag worden gebracht met een hefschroef aan de achterkant van het gereedschap. |
| 8 |
Bumpers
(alleen Powerwall 2 )
|
De gele bovenste bumpers en zwarte onderste bumper helpen de Powerwall 2te stabiliseren en houden het apparaat op zijn plaats terwijl de dolly in beweging is |
