Problemen oplossen met een vastzittende draadspil

Overzicht

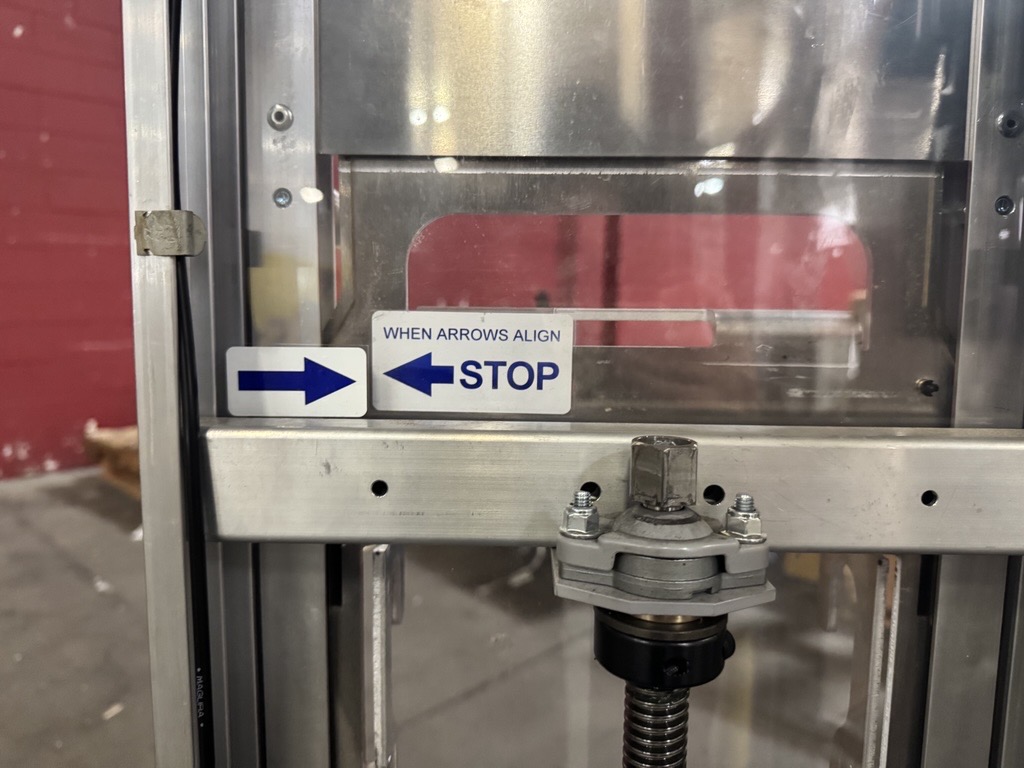

De Powerwall-dolly heeft veerringen om te voorkomen dat de draadspil vast komt te zitten aan beide uiteinden . De draadspil kan echter vastlopen als hij het einde heeft geraakt terwijl hij op hoge snelheid of met een hoog koppel draait. Om te voorkomen dat het uiteinde wordt geraakt, kijkt u altijd naar de stickers op de plastic schilden (zie hieronder) om te weten wanneer de draadspil het eindeg nadert en stopt u de draadspil voordat deze het einde raakt.

Als de draadspil vastzit aan het einde , volgt u de stappen in deze procedure om de schroef weer vast te zetten.

Gereedschap en apparatuur

  • 3/4" of 19 mm sleutel
  • Grote bankschroef
  • Momentsleutel
  • 5 mm inbussleutel voor de momentsleutel
  • Rubber of dikke doek

  1. Leg de dolly neer en inspecteer de basis van de draadspil.
    1. Als de draadstangkraag niet is verschoven en er geen ruimte is tussen de draadstangkraag en de basisringen, ga dan verder met stap 2.
    2. Als de kraag van de schroefdraadas omhoog is bewogen en er een opening is tussen de kraag en de sluitringen, ga dan naar stap 3.

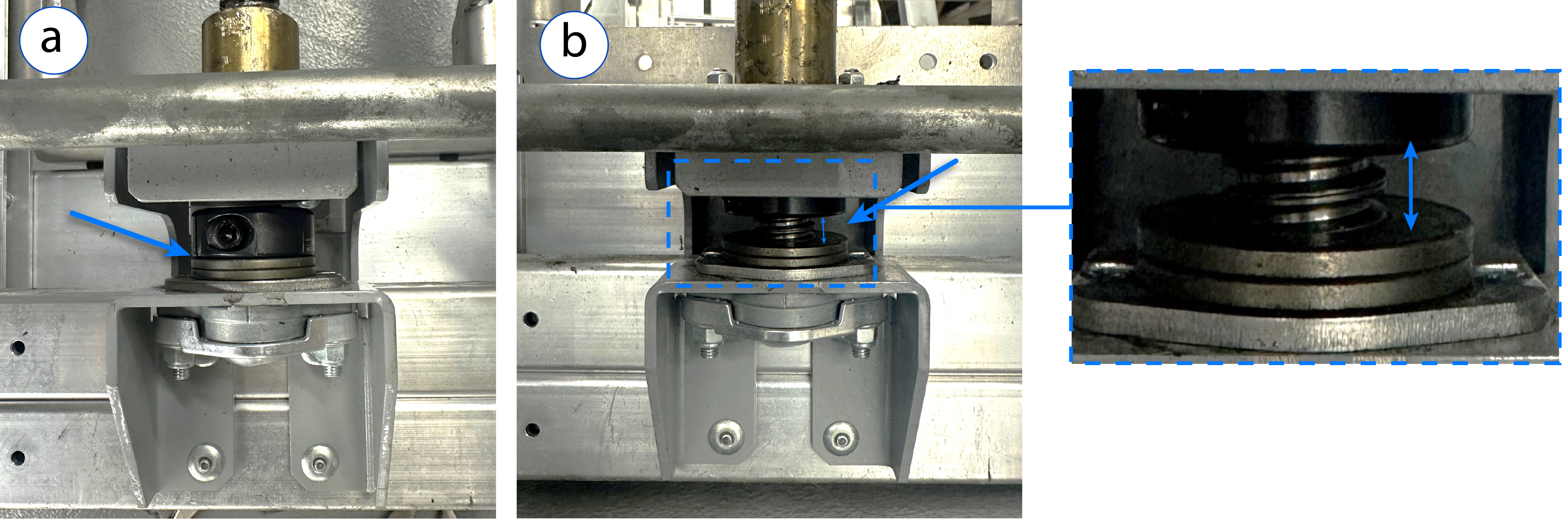

    a - Geen ruimte tussen de kraag en de sluitring - ga naar stap 2

    b - Ruimte tussen de kraag en de sluitring - ga naar stap 3

  2. Als de kraag van de schroefdraadas nog steeds op de basissteun zit, zijn de veerringen waarschijnlijk volledig samengedrukt en kan de boor de wrijving niet overwinnen.

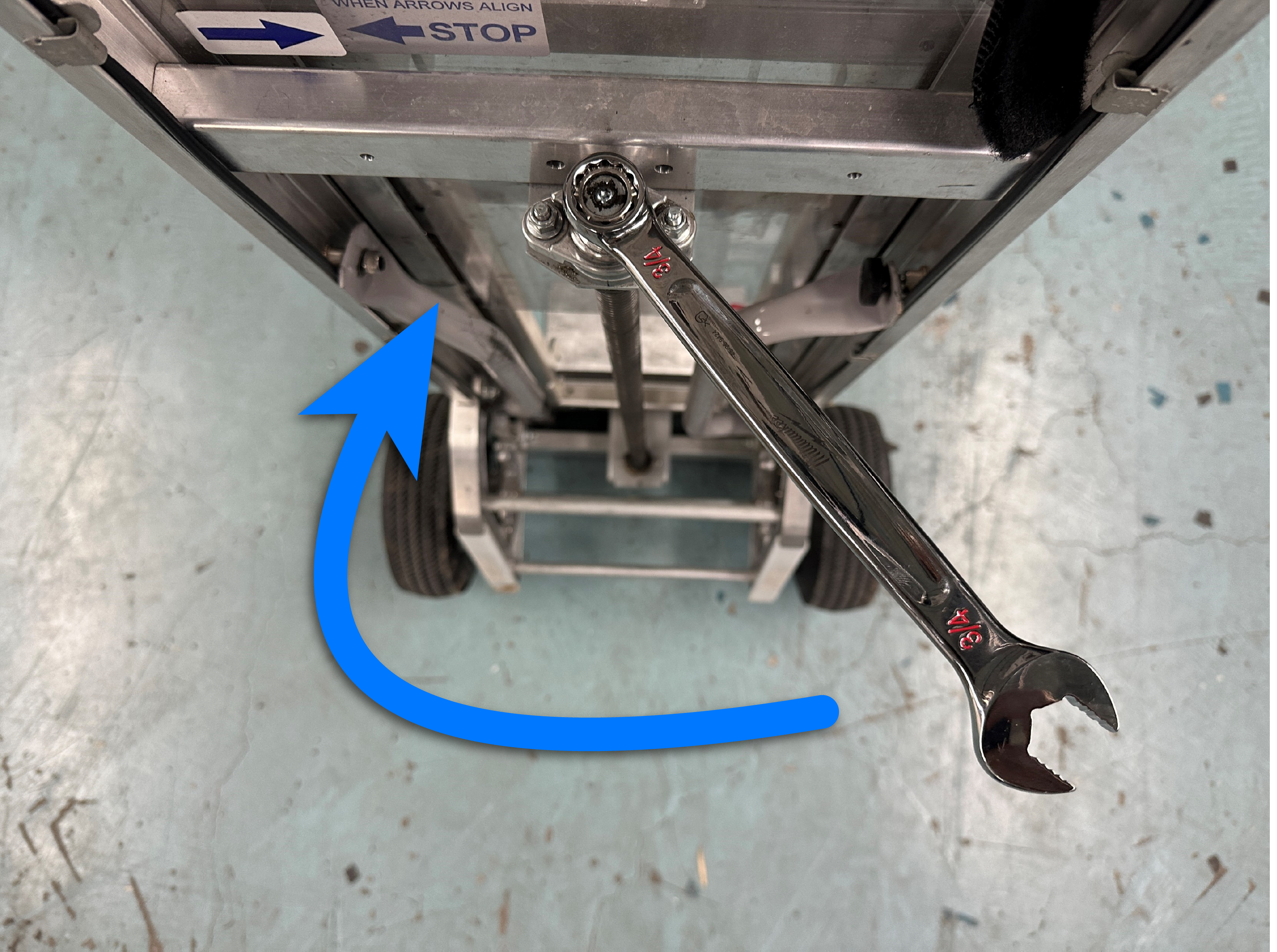

    Om de draadspil los te draaien, gebruikt u de 3/4" (of 19 mm) sleutel om de inbussleutel rechtsom te draaien (als u de spil van bovenaf bekijkt). Controleer of de draadschroef onbelemmerd draait. Als dit het geval is, is de procedure voltooid. Zo niet, ga dan verder met stap 3.

  3. Als de kraag van de schroefdraadas omhoog is bewogen, moet deze terug naar de onderkant van de schroef worden bewogen.

    De klemschroef zit waarschijnlijk al los, maar als dat niet zo is, gebruik dan de 5 mm inbusbit of een inbussleutel om hem los te draaien.

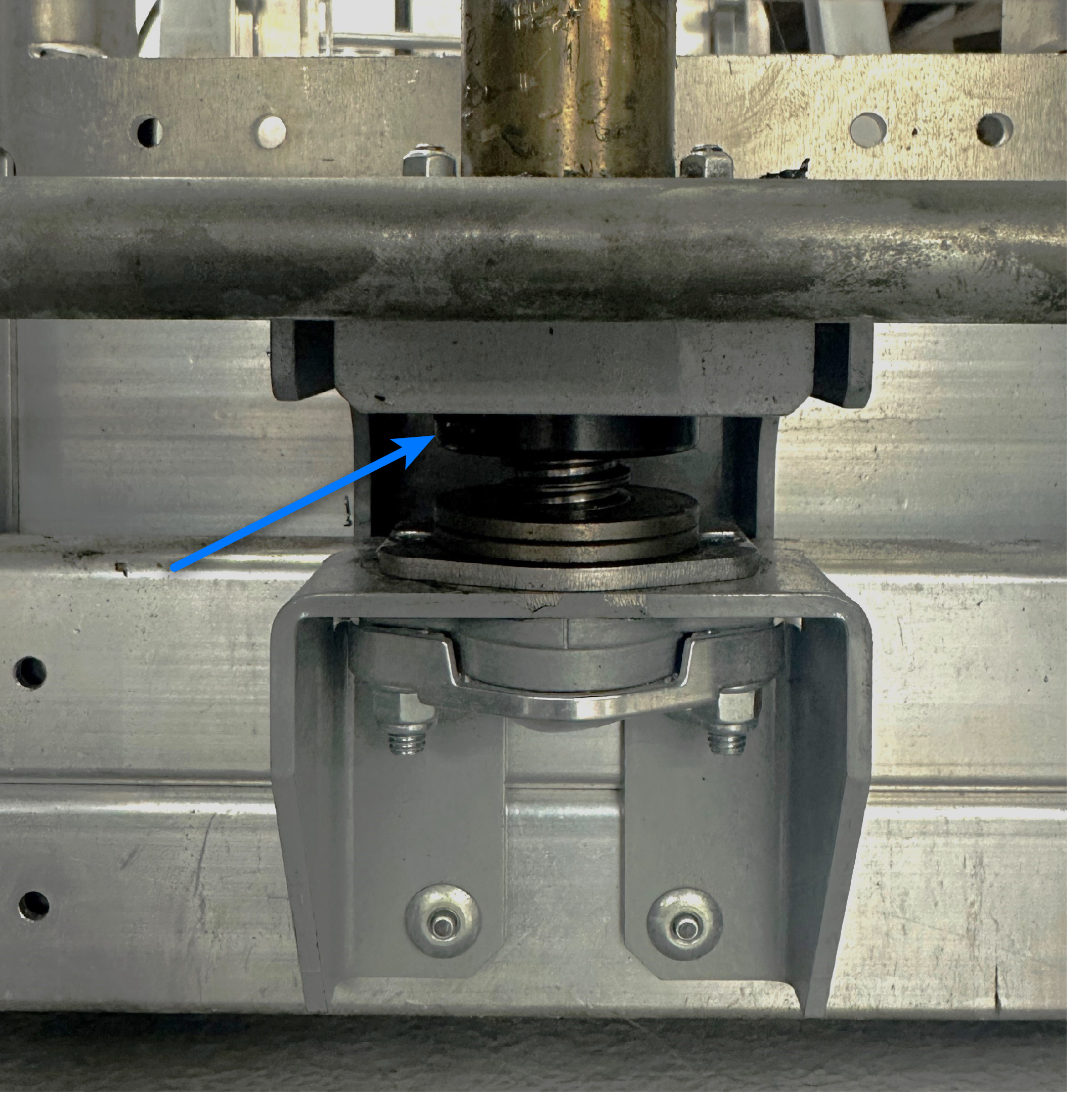

    Draai deze schroef los

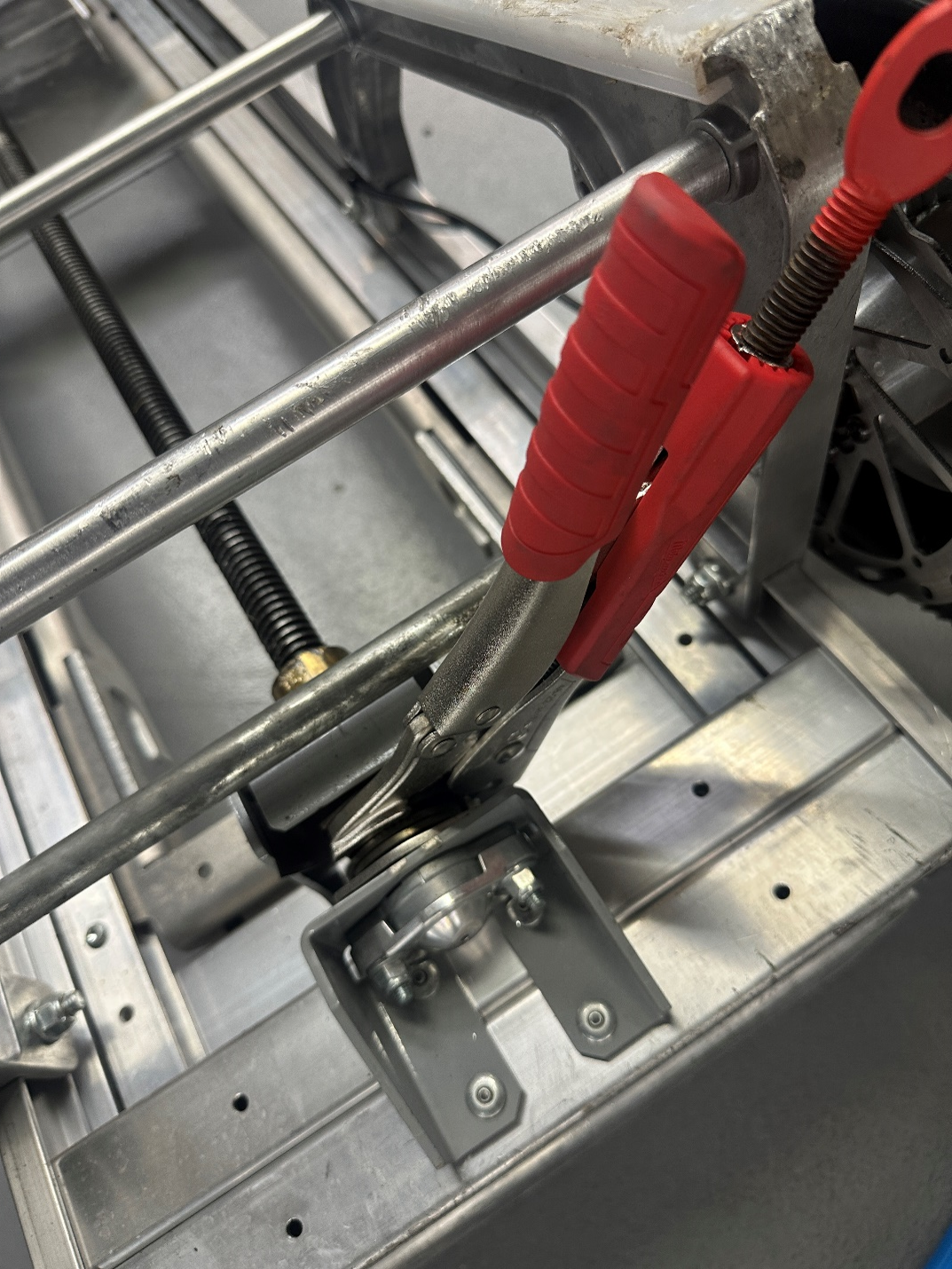

  4. Gebruik een stuk rubber of een dikke doek om rond de kraag van de draadspil te wikkelen en de afwerking te beschermen. Gebruik de bankschroeven om het lichaam van de kraag vast te houden en zorg ervoor dat u alleen de kraag vastpakt.
  5. Draai de kraag van de schroefdraadas linksom (gezien vanaf de onderkant van de dolly).
  6. Zodra de kraag van de schroefdraadas los is, schroeft u hem vast aan de basis van de loodschroef. Zorg ervoor dat de drie platen onder de kraag ruggelings op elkaar liggen en niet op de schroefkoppen rusten.

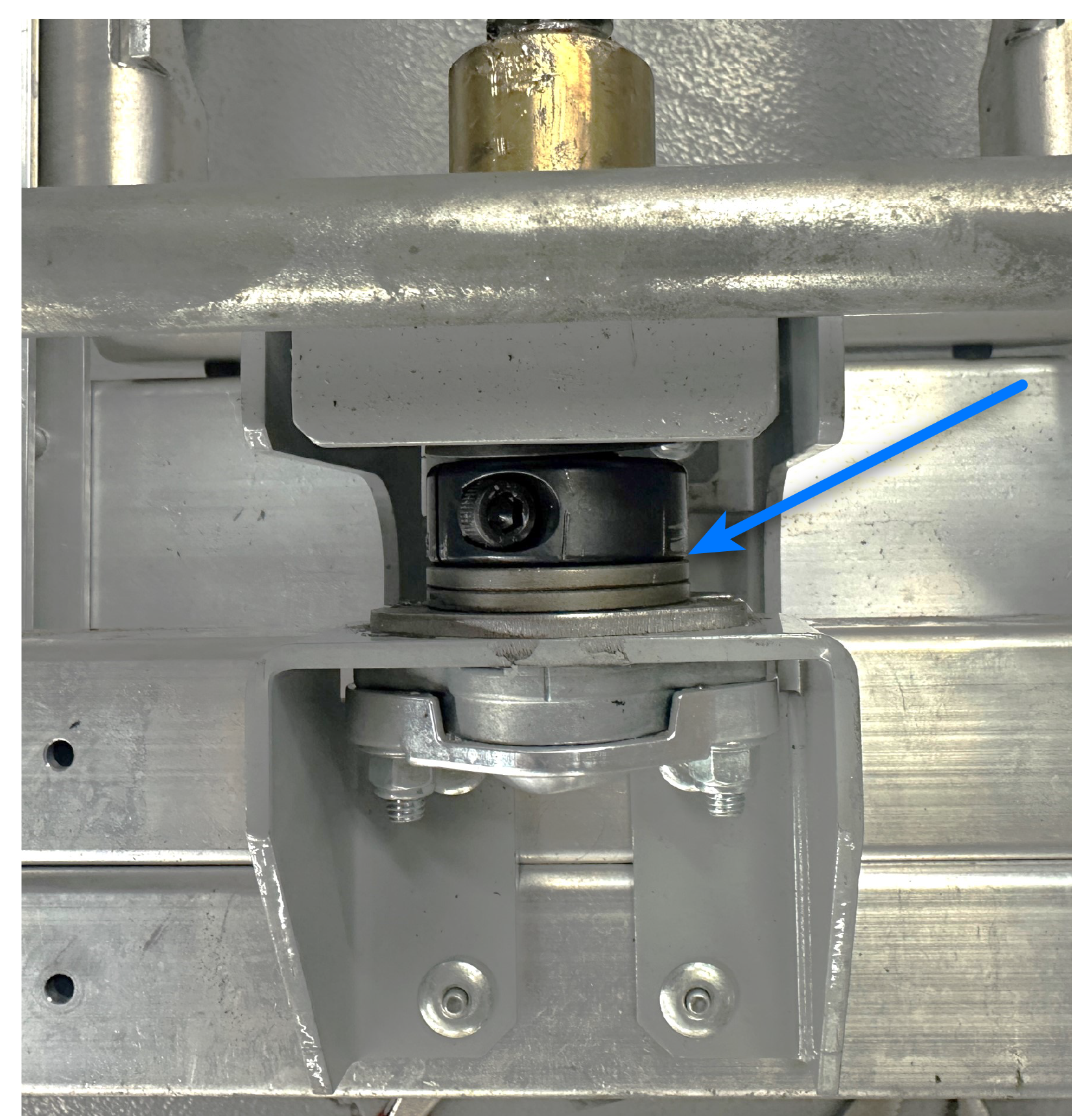

    Draai de kraag totdat de basis op de sluitring rust

  7. Gebruik de 5 mm inbusbit in de momentsleutel om de klemschroef op de schroefdraadaskraag vast te zetten op 16 Nm.

    Draai de afgebeelde schroef vast met 16 Nm

  8. Test het systeem om te controleren of de draadspil onbelemmerd draait.
