Dolly gebruiken

Draag alle vereiste persoonlijke beschermingsmiddelen (PBM) voordat u de dolly bedient of de Powerwall hanteert:

• Veiligheidsbril
• Snijbestendige handschoenen
• Beschermend schoeisel

De boor voorbereiden

1. Installeer de 19 mm inbus.
2. Draai de boorhouder vast.
3. Vergrendel de boorhouder (met de klok mee draaien tot hij één keer klikt).
4. Stel de koppeling één niveau lager in dan de maximale instelling.
5. Zet de boormachine in de lage versnelling.



6. Monteer de boormachine aan de hijsschroef.
7. Zet de boormachine vast met de meegeleverde boorriem.



   Attentie

   Als u de boor niet vastzet, kan dit leiden tot letsel.
8. Boor naar voren om de bodemplaat omhoog te brengen.
9. Boor in omgekeerde volgorde om de bodemplaat te laten zakken.

Powerwall aan de dolly bevestigen

1. Schroef de handgrepen los en verwijder ze van de dolly.

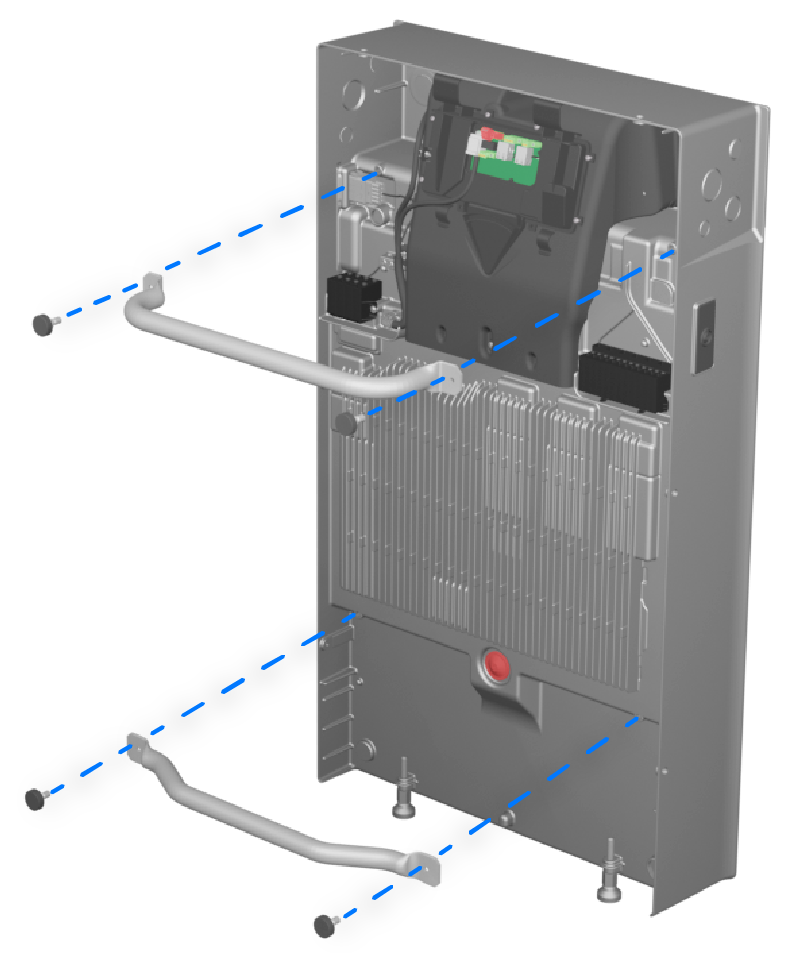

2. Bevestig de hefgrepen aan de Powerwall met de meegeleverde bevestigingsmiddelen en draai de bevestigingsmiddelen handvast aan.
   1. Bevestig het grotere afgeronde handvat aan de bovenkant van Powerwall.
   2. Bevestig de kleinere hoekige handgreep aan de onderkant van de Powerwall.
   Let op!

   Gebruik geen sleutel of ander gereedschap om de bevestigingen vast te draaien. Draai de bevestigingen alleen met de hand vast.



   Attentie

   Controleer of de bevestigingsmiddelen volledig van schroefdraad zijn voorzien en of de hefgrepen aan de Powerwall zijn bevestigd voordat u verdergaat.

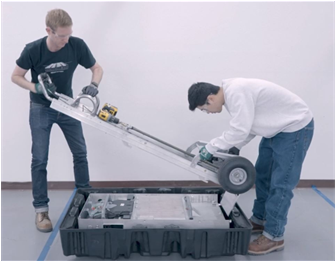

3. Zet de dolly op de Powerwall terwijl het apparaat nog in de doos zit:
   1. Plaats de hefplaat tussen de onderkant van de Powerwall en de onderkant van de verpakking.



   2. Til het hefhulpstuk op en laat het vervolgens los zodat de vergrendelplaat in de hefhendels op de Powerwall grijpt.





   3. Controleer of beide sets hefgrepen vergrendeld zijn in de dolly.

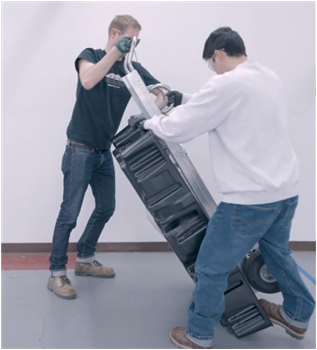

   4. Ga met een partner op de unit staan:
      Attentie

      Werk altijd samen met een partner om het apparaat rechtop te zetten. Als u dit niet doet, kan dit leiden tot ernstig letsel.
      1. Plaats een voet achter Powerwall om te helpen bij het omhoog kantelen van het apparaat.
      2. Gebruik de rem voordat de wielen de grond raken om te voorkomen dat de dolly gaat rollen.



4. Zodra de dolly en Powerwall rechtop staan, verwijdert u de verpakking van Powerwall.

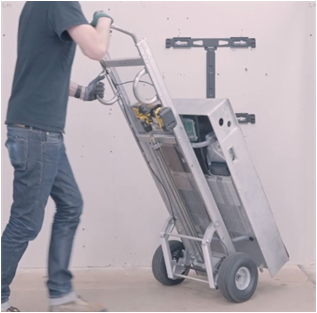

Powerwall transporteren

Knijp de handrem in voordat u de dolly terug kantelt. Gebruik de rem om de dolly onder controle te houden wanneer de Powerwall omhoog staat of wanneer de dolly beweegt.

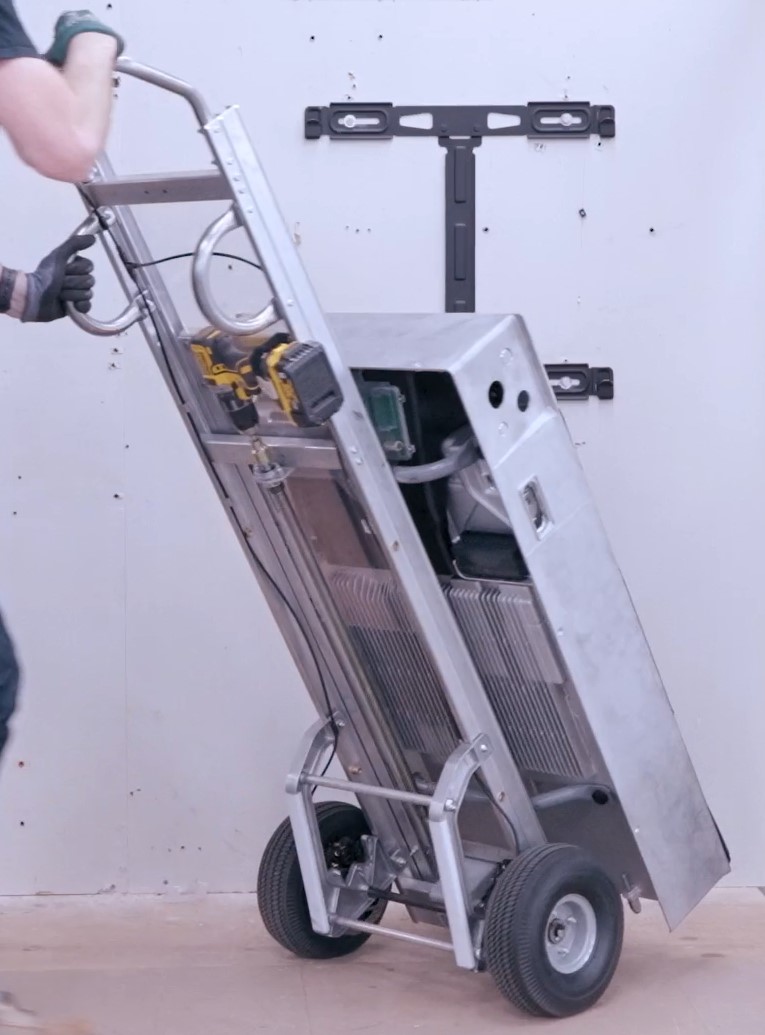

Powerwall monteren

1. Plaats de Powerwall en lijn deze uit met de muurbeugel.
2. Houd de handrem vast wanneer u de Powerwall optilt of afstelt.
3. Kantel de dolly naar achteren en boor naar voren om de Powerwall omhoog te brengen, totdat de montageklemmen zich boven de flenzen op de beugel bevinden.



4. Controleer of de Powerwall is uitgelijnd met de beugel.
5. Kantel de dolly naar voren en boor in omgekeerde volgorde om de Powerwall te laten zakken totdat de montageklemmen in de beugelflenzen grijpen.



6. Zodra de Powerwall op de beugel zit, verwijdert u de hefgrepen en trekt u aan de vergrendelplaat om deze los te koppelen van het apparaat.
7. Bevestig de hefgrepen weer aan de dolly en boor in omgekeerde volgorde totdat de hefplaat volledig is neergelaten.
