Verbundene Geräte überprüfen

Wählen Sie System > Geräte aus, um die verbundenen Geräte zu überprüfen. Auf der Seite Geräte müssen alle Geräte angezeigt werden. Wenn ein Gerät nicht angezeigt wird, überprüfen Sie die Kommunikationsverkabelung auf Fehler.

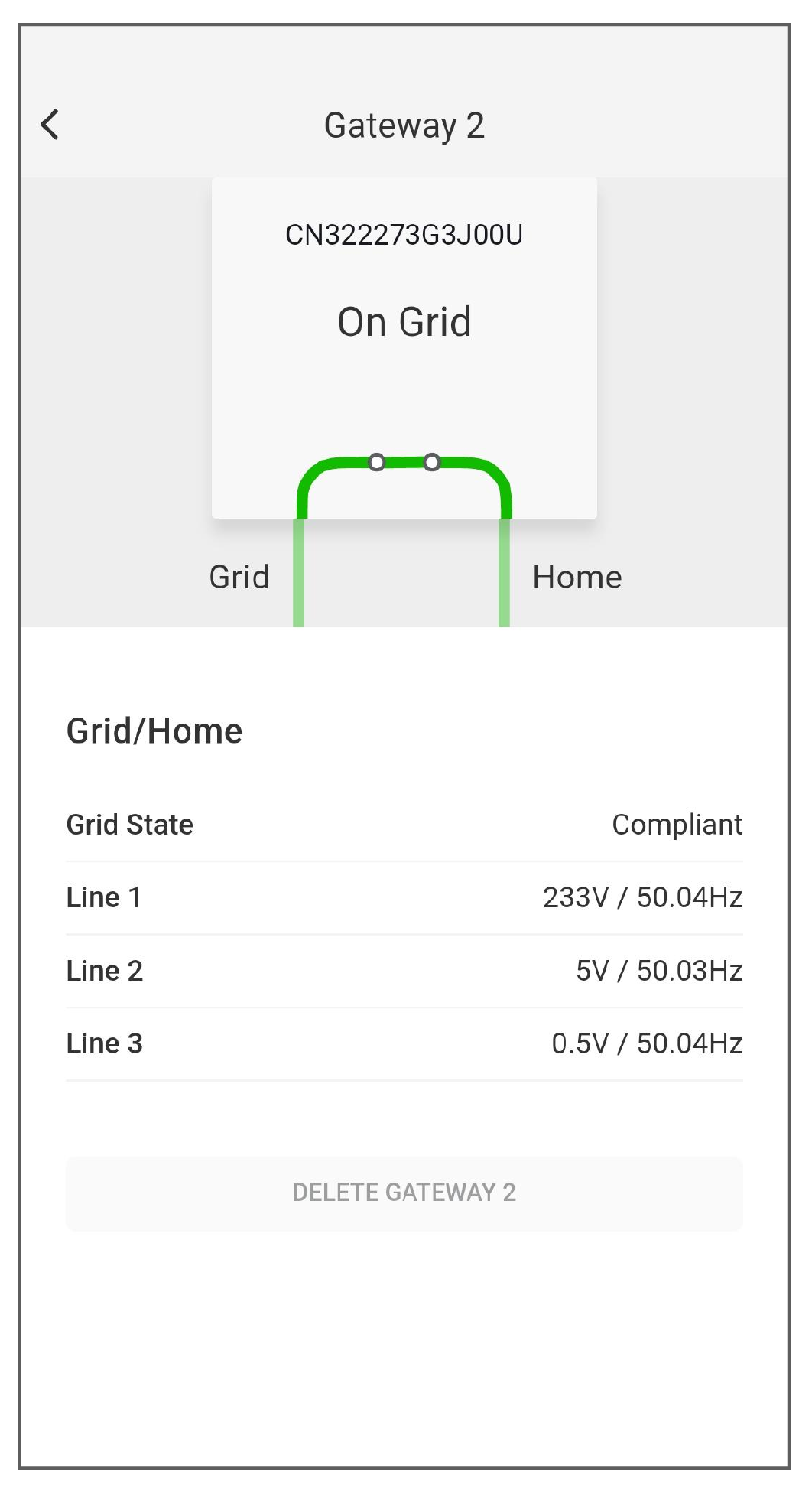

Überblick der Geräteseite Backup Gateway

Das Backup Gateway fungiert als Insel Controller. Diese Seite bietet einen direkteren Überblick über den Insel-Zustand des Systems und den Zustand des Mikronetzes.

1 Schützstatus Netzverbunden / Netzgetrennt
2 Basisdaten
Netzstatus:
  • Nicht konform: Das Netz steht nicht zur Verfügung. Spannung/Frequenz liegt außerhalb des Bereichs für den Netzcode
  • Verbindungsaufbau läuft: Das Netz ist verfügbar, aber das System überprüft die Stabilität. Kann bis zu 5 Min. dauern
  • Kompatibel: Das Netz ist verfügbar
Netzspannung 1
Frequenz 1

1 Wenn das System netzgetrennt ist, werden die Werte des Mikronetzes (lastseitig) angezeigt, da die Spannung/Frequenz auf der Netz- und Hausseite der Insel unterschiedlich sein kann.

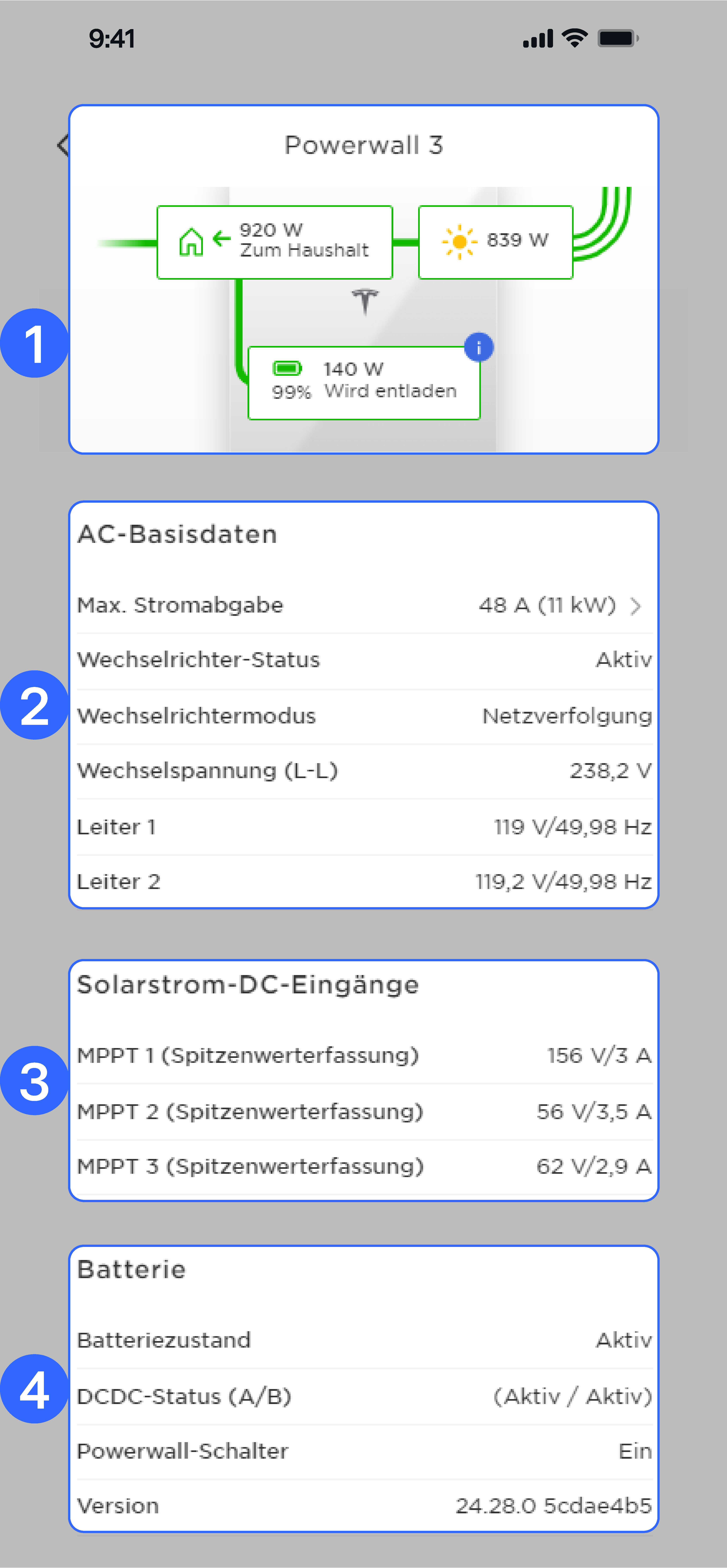

Powerwall 3 Übersicht der Geräteseite

1 Basisdaten Solarerzeugung, Batterieladezustand, Lade-/Entladeleistung
2 AC-Basisdaten Zustand, Phasen- und Netzspannung, Frequenz
3 Solarstrom-DC-Eingänge Gleichspannung und -strom für jeden aktiven MPPT
4 Batterie Batteriezustand, Status des Aktivierungsschalters, Softwareversion
