Instalar el interruptor principal en Gateway 3

Cuando Gateway 3 se instala como equipo de servicio, debe instalarse un interruptor principal.

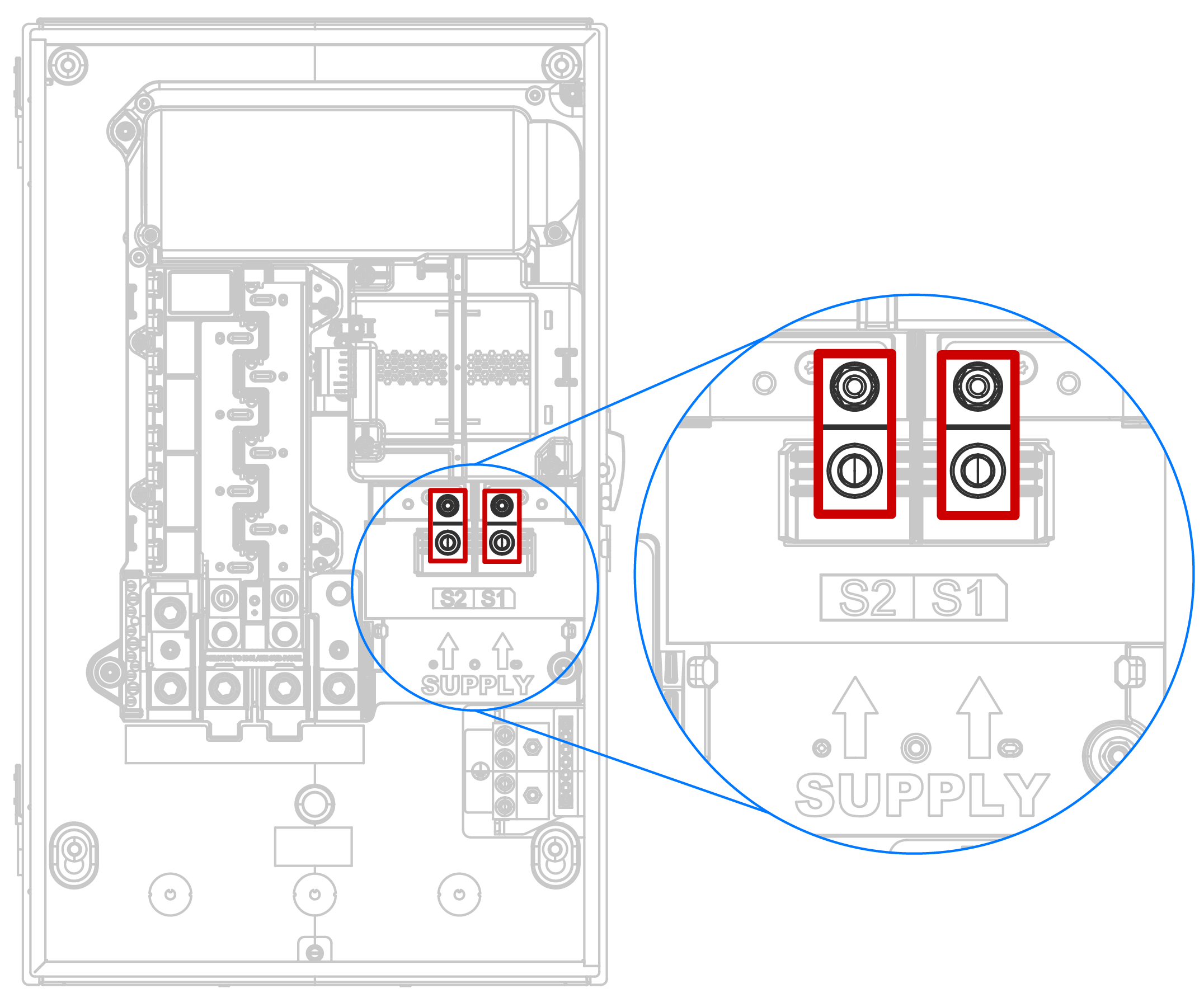

  1. Retira las terminales de alimentación S1 y S2, con un dado hexagonal de 7/16 pulgadas. Recicle el divisor del terminal.
  2. Instale un interruptor principal Eaton o Square D (consulte Interruptores de circuito aceptables para ver todos los interruptores compatibles):
    AcciónSolo interruptor principal Square D

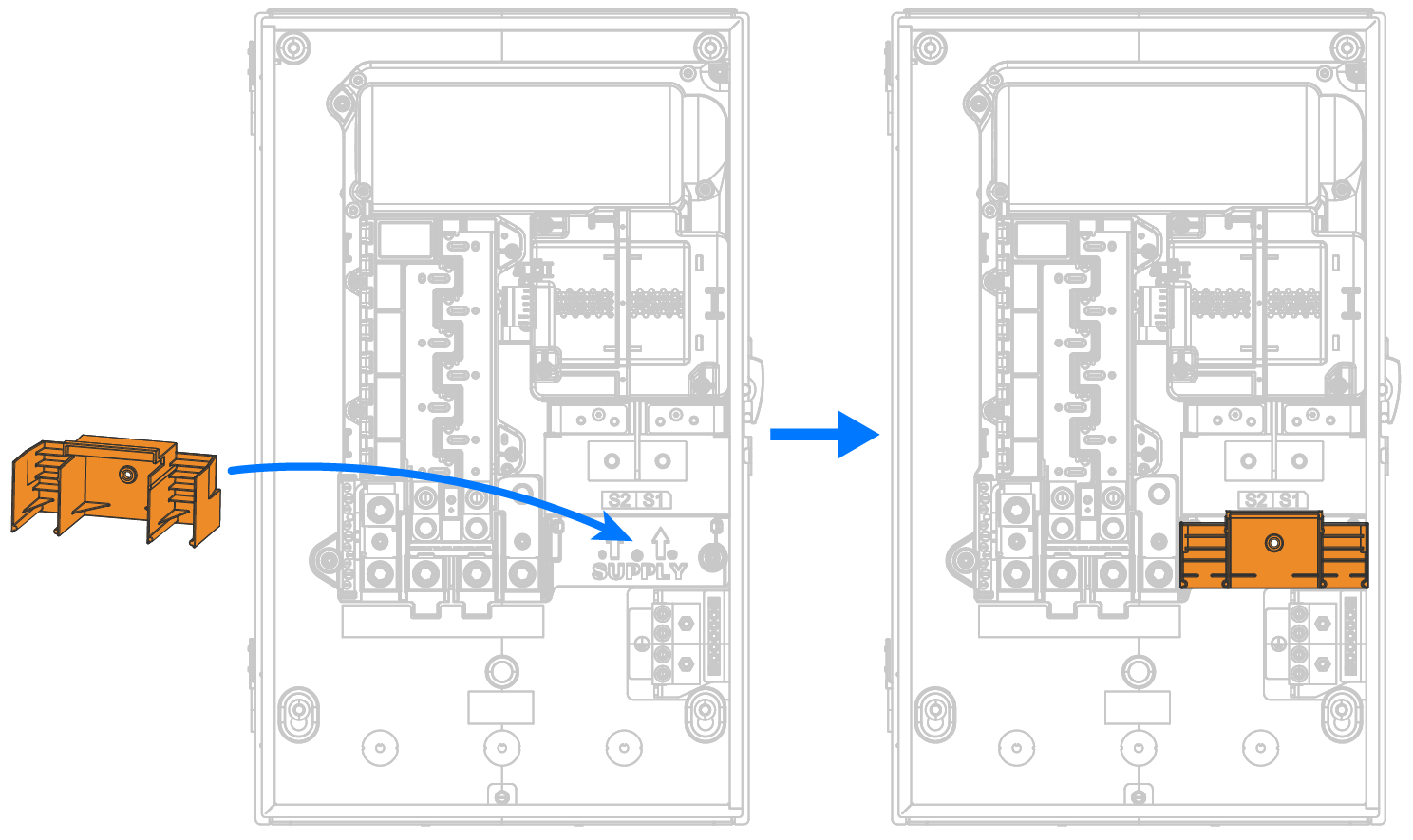

    Instala el separador de terminal Square D (N.° de pieza de Tesla 1930185-xx-y).

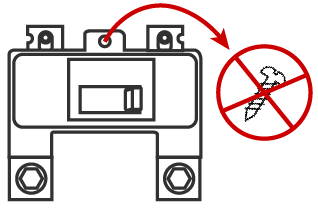

    Retire y deseche el sujetador incluido con el interruptor principal Square D. No se va a usar.
    AcciónInterruptor principal EatonInterruptor principal Square D

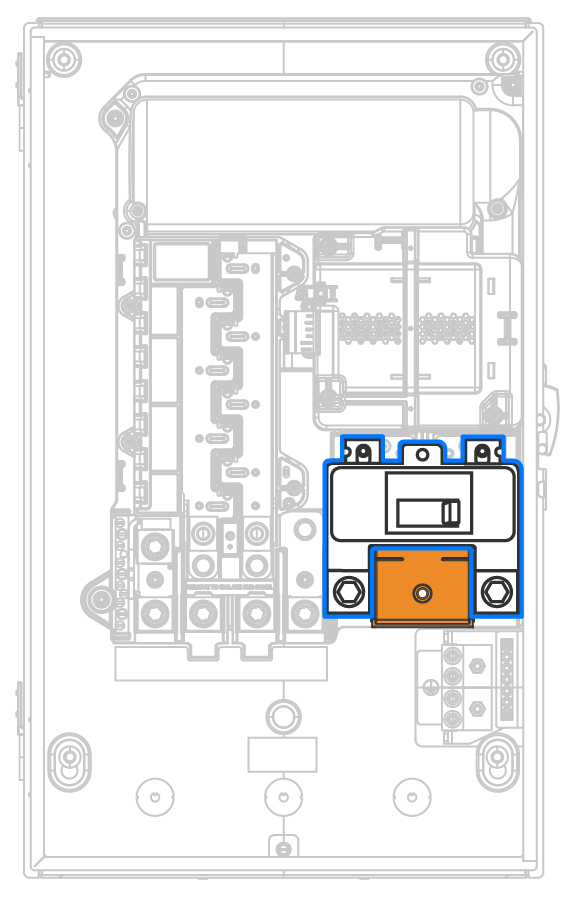

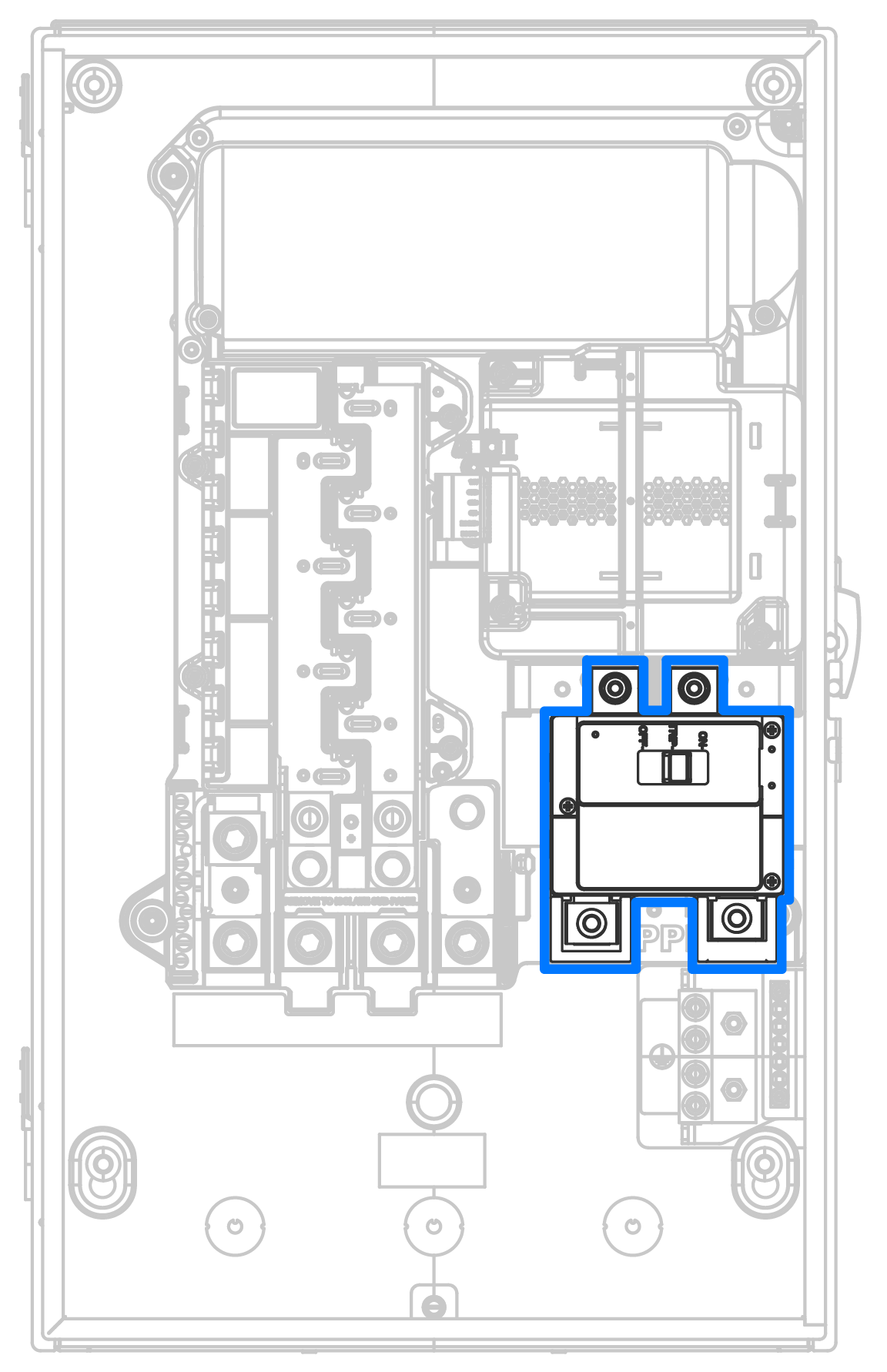

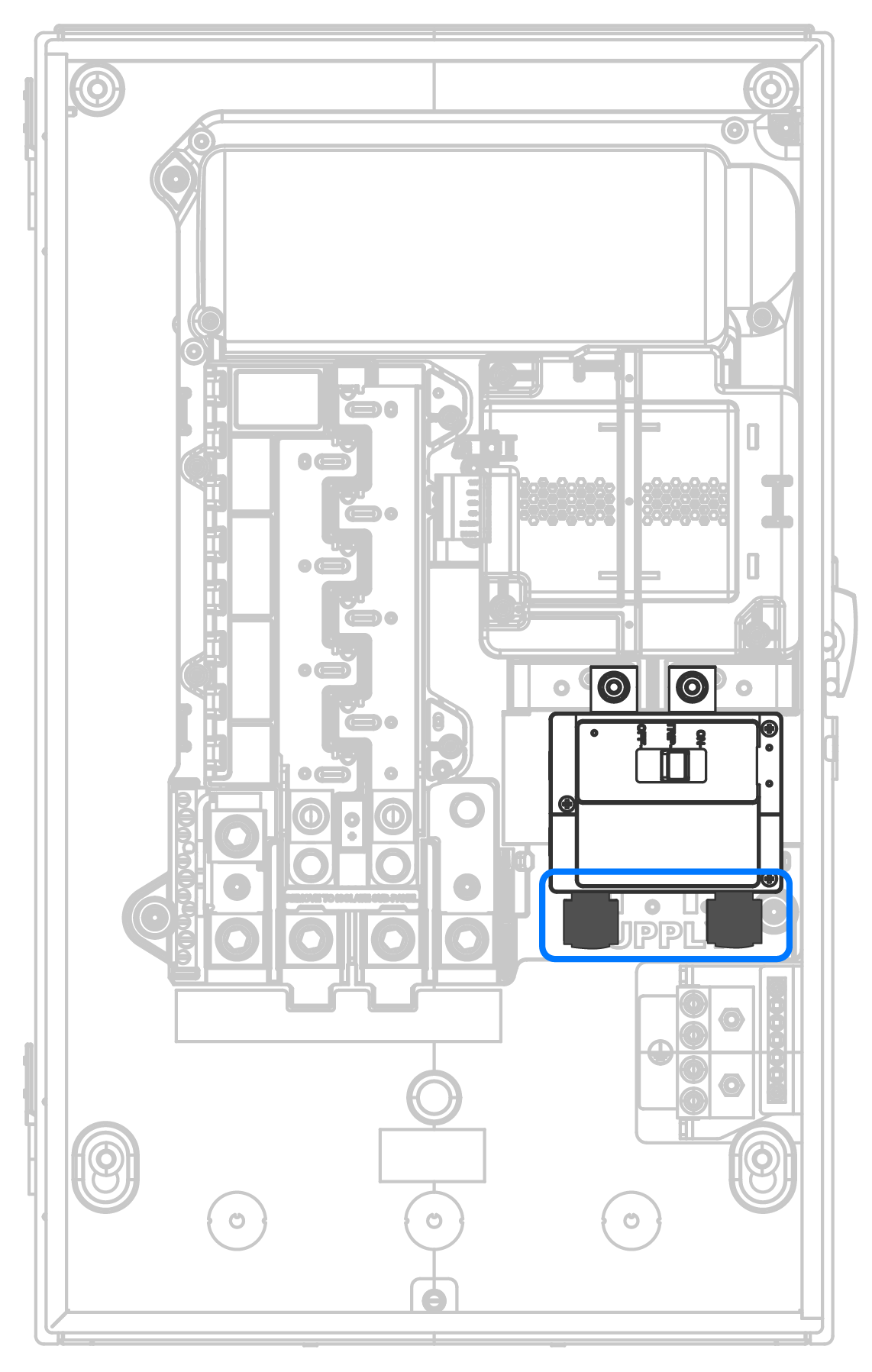

    Instale el interruptor principal y apriete las dos tuercas S1 y S2 a 65 in-lb (7.4 N-m) utilizando un dado hexagonal de 7/16 pulgadas.
    Asegure el interruptor principal con el tornillo de sujeción.

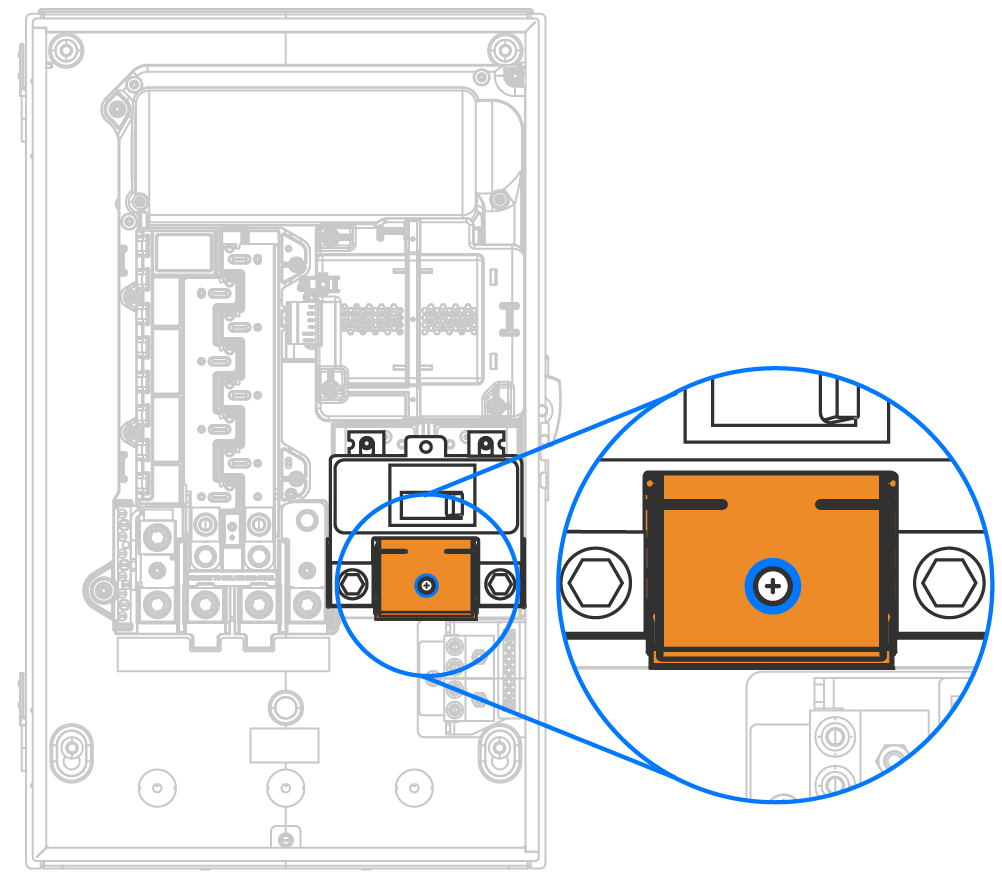

    Use el tornillo de sujeción proporcionado con el interruptor.

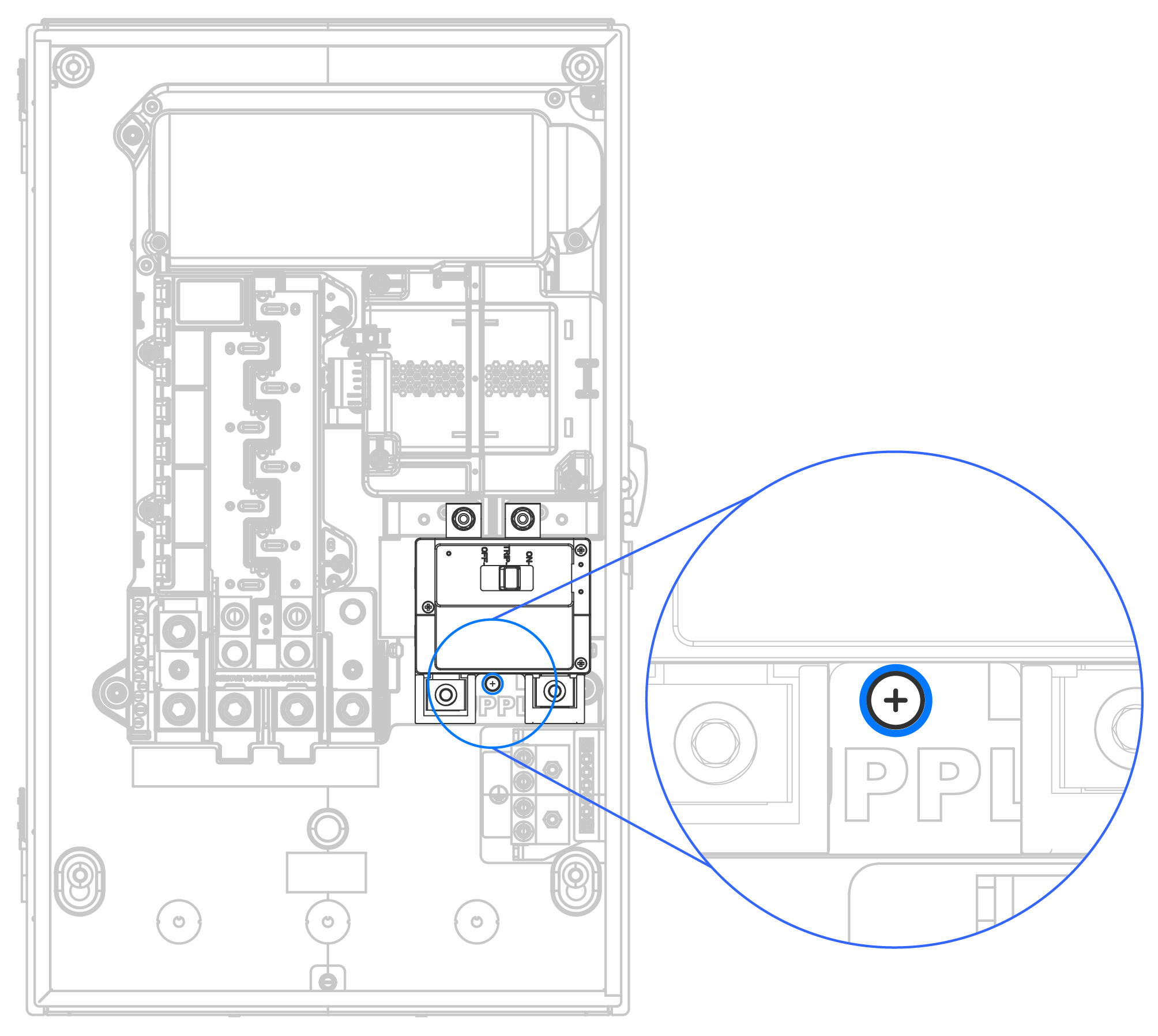

    Use el tornillo de sujeción proporcionado con el kit del divisor de terminales.
    AcciónInterruptor principal EatonInterruptor principal Square D

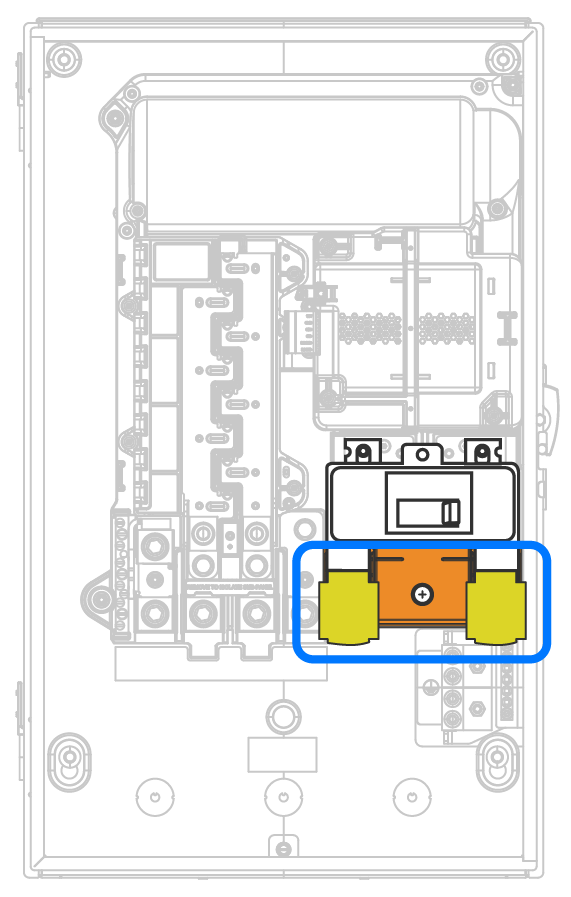

    Si lo requiere el código local, instale las cubiertas de los terminales proporcionadas con el interruptor principal.

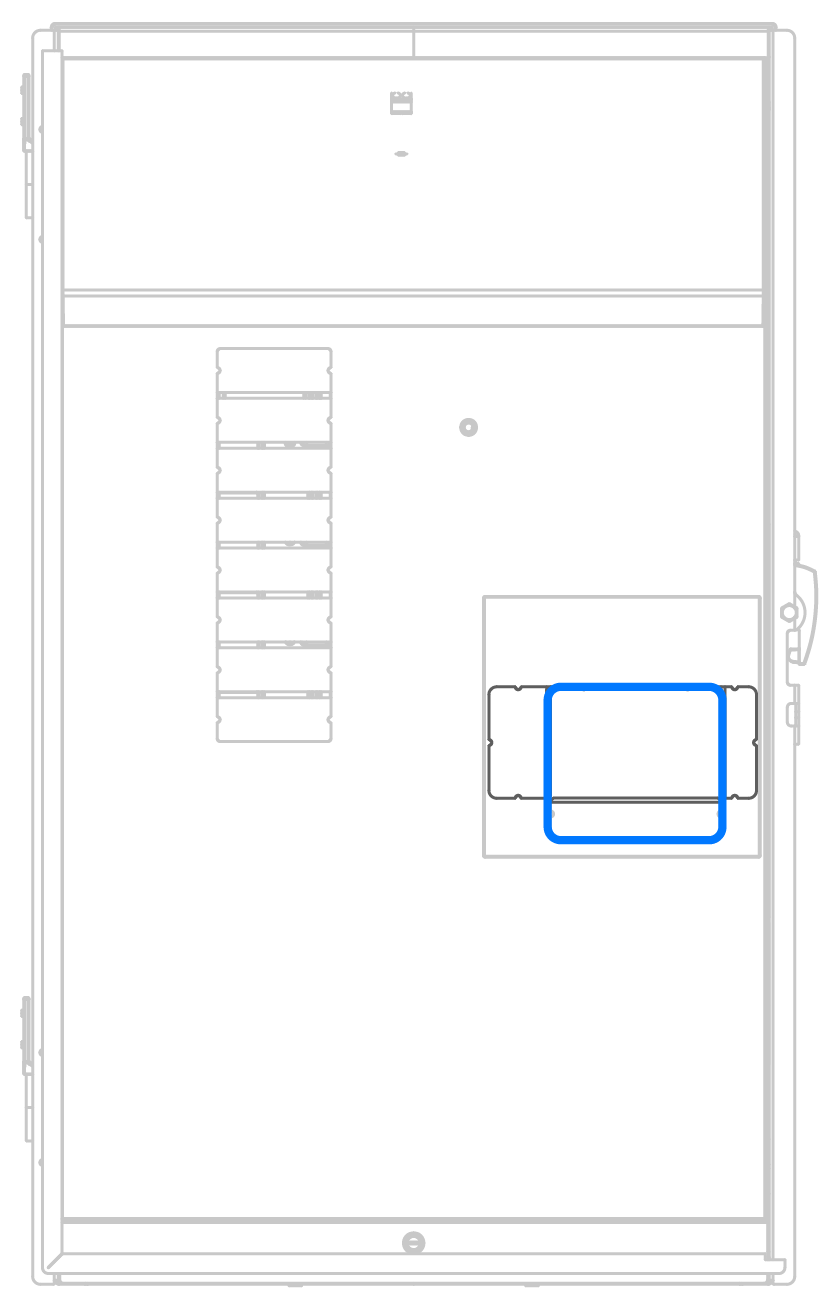

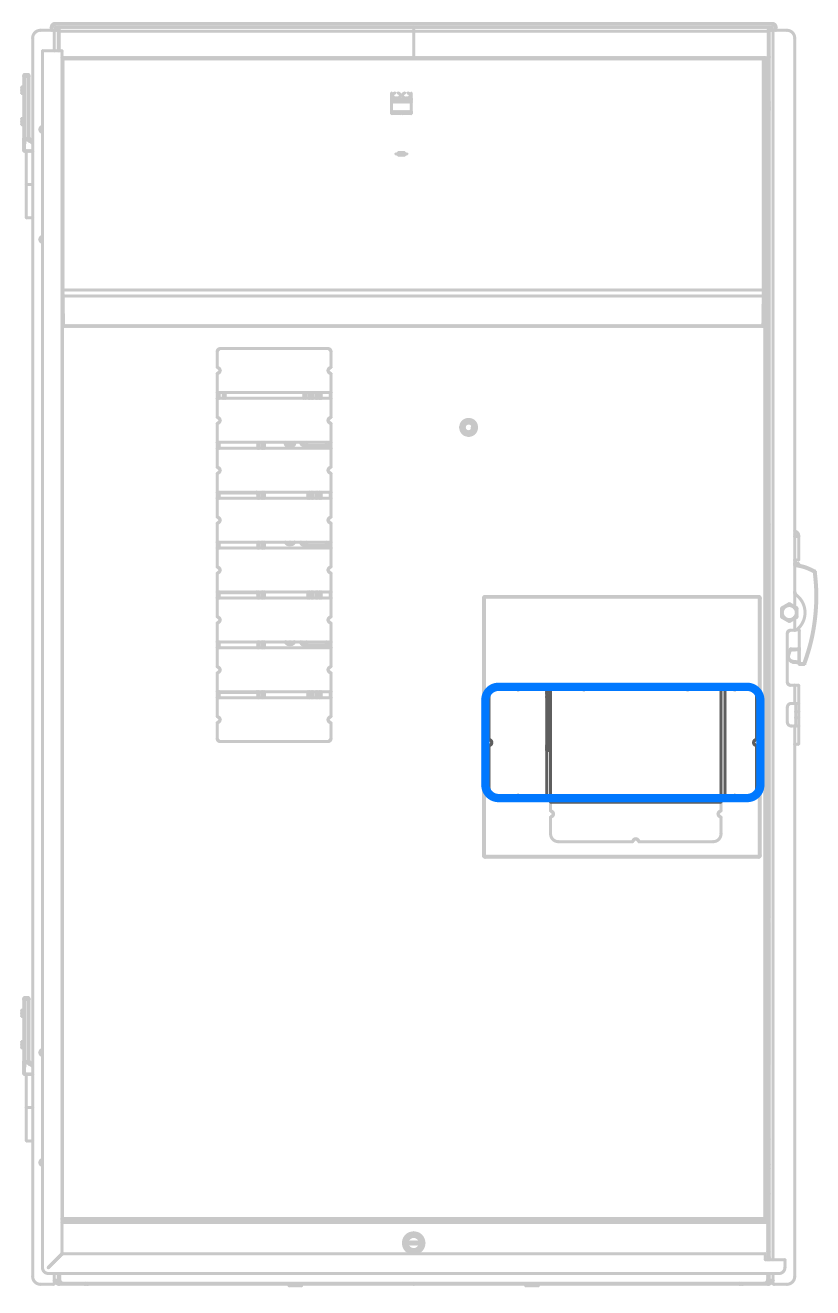

    Retire la abertura adecuada del interruptor principal en el Gateway 3 panel frontal.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si se ha perforado una abertura para el interruptor principal pero no se utiliza, se debe reemplazar el panel frontal.
