Montaje Gateway 3
- Con un kit de troquelado, bota hacia afuera los orificios troquelados de entrada del tubo conduit que sean necesarios en el Gateway 3. Todos los orificios troquelados para cables tienen un diámetro de ¾ de pulgada, pero pueden ampliarse hasta 2-½ pulgadas. Se pueden hacer más orificios troquelados en el área resaltada con color verde en la siguiente imagen.PRECAUCIÓNSi tuvieras que perforar la carcasa, hazlo con extrema precaución y quita cualquier viruta metálica que haya quedado dentro del gabinete tras hacer la perforación. Solo puedes perforar en las áreas de la carcasa indicadas con color verde en la siguiente imagen. Si haces perforaciones en cualquier otro lugar, podrías dañar el Gateway 3 y/o podría entrarle agua (si perforas la parte superior de la carcasa).

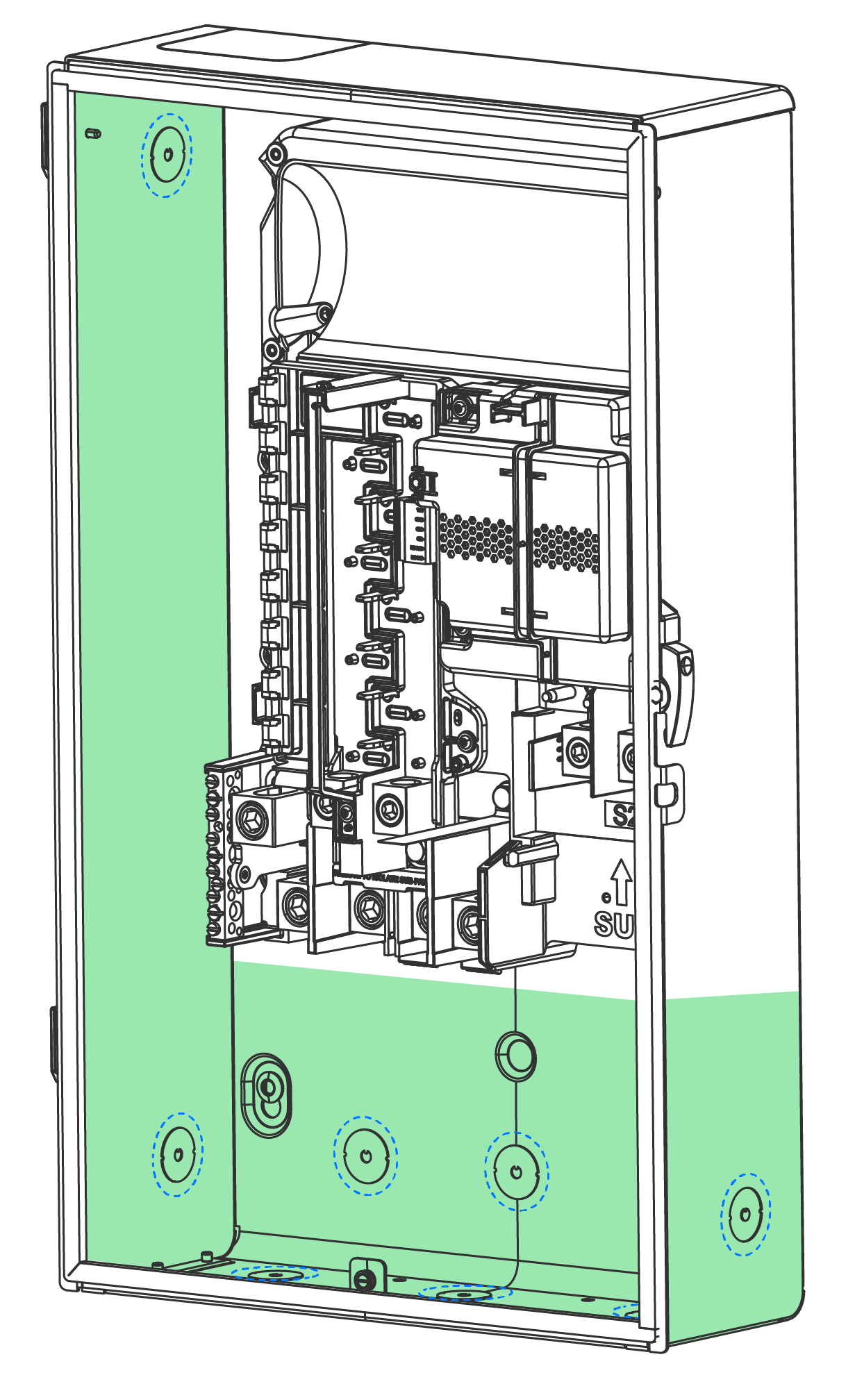

Figura 1. Guías de perforación para el ingreso de cables

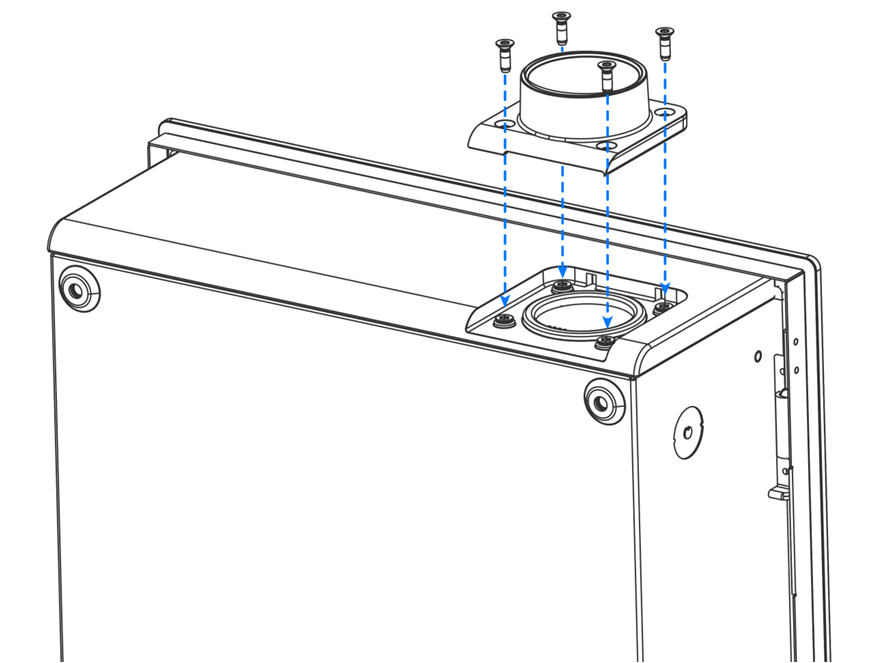

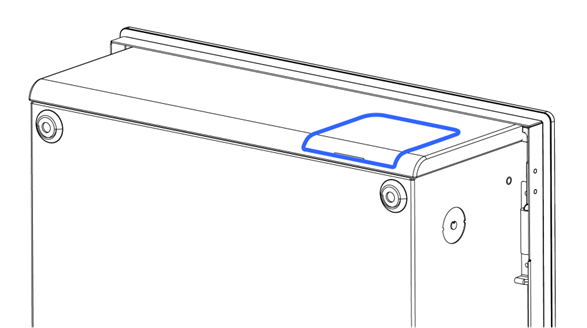

NotaPara hacer una entrada de tubo conduit en la parte superior de la carcasa del Gateway, debes usar un Tesla Top Hub para mantener protegido el ingreso al gabinete. Si usas una entrada de cables superior, retira la tapa de Tup Hub de la carcasa e instala el Tesla Top Hub (n.° de pieza de Tesla 1549184-00-A [Kit de 2 pulg.] o n.° de pieza de Tesla 1549184-01-A [Kit de 1 ¼-de pulgada]).
- Usa un taladro, un nivel y tornillos de ¼ de pulgada, para montar la carcasa del Gateway 3, en una pared estructuralmente segura. Debes colocar por lo menos dos sujetadores a una parte estructural. NotaCuando montes el Gateway 3, debes usar las arandelas de sellado provistas.NotaMonta el Gateway 3 en posición vertical, en la orientación que se muestra a continuación. No montes la carcasa del Gateway 3 en posición horizontal ni invertida.

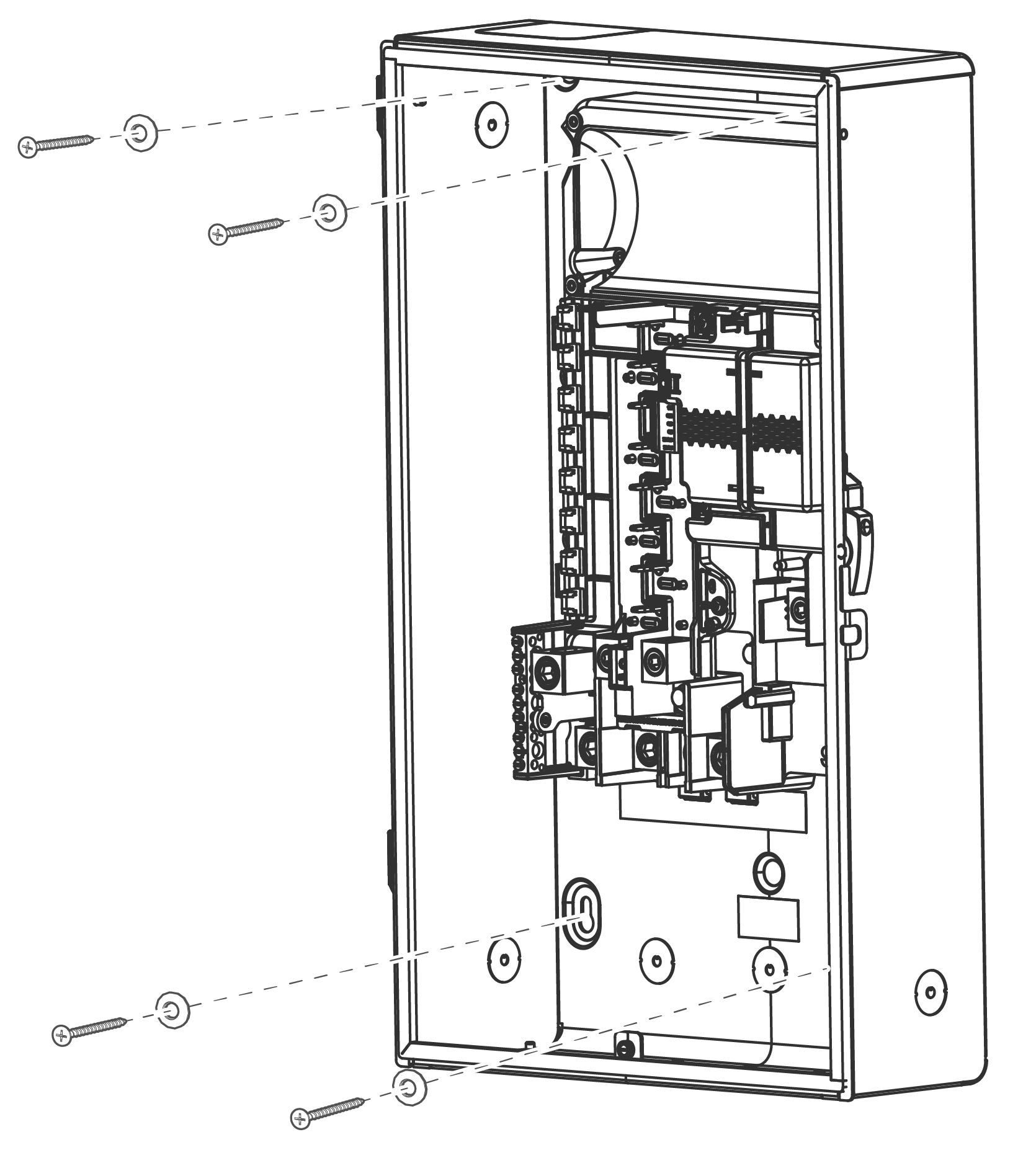

Figura 2. Gateway 3 Orificios de montaje de la carcasa del
