Cablea la conexión de comunicaciones desde Gateway 3 a Powerwall 3

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Antes de terminar cualquier conductor dentro de la Powerwall 3, cerciórate de que el interruptor de habilitación esté apagado (OFF) para desenergizar el sistema. Confirma la falta de voltaje en los terminales FV y CA antes de proceder.
  1. Elige una de las siguientes opciones para tender el cableado de comunicaciones hasta Gateway 3:
    • Usa el cable MC de PVC con cableado de comunicaciones integrado (entra a Gateway 3 por un solo orificio de troquel)
    • Tiende el cableado de comunicaciones a través del mismo tubo conduit usado para los conductores CA de Powerwall 3 (entra al Gateway 3 por un solo orificio de troquel)
    • Tiende el cableado de comunicaciones a través del tubo conduit o el prensaestopas (entra al Gateway 3 por su propio orificio de troquel)
    Informational PurposesAn informational icon, calling your attention
    Nota
    El tendido de los cables de comunicaciones será como lo prefiera el instalador, la compañía de servicio público, y/o como lo exija la AHJ.
  2. Conecta el cable de comunicaciones de 4 conductores al conector de Gateway 3 :
    Warning IconA warning icon, calling your attention to a possibly risky situation
    PRECAUCIÓN
    Siempre conecta el conector de Gateway 3antes de insertarlo en Gateway 3. La fuerza ejercida para cerrar cada terminal puede dañar Gateway 3, así que los cables se deben colocar y las terminales cerrar antes de insertar el conector en Gateway 3.
    1. Pela unas 3 pulgadas del recubrimiento del cable de comunicaciones. No peles cada uno de los cables de comunicaciones.
      Informational PurposesAn informational icon, calling your attention
      Nota
      El conector de comunicaciones desplaza el aislamiento; es decir, que penetra el aislante de los cables no pelados para hacer un contacto eléctrico fuerte. Si pelas los cables de forma individual, estos podrían atorarse en el conector.
    2. Recorta el cable de drenaje. El cable de drenaje debe terminar únicamente en la terminal de puesta a tierra de la Powerwall 3.

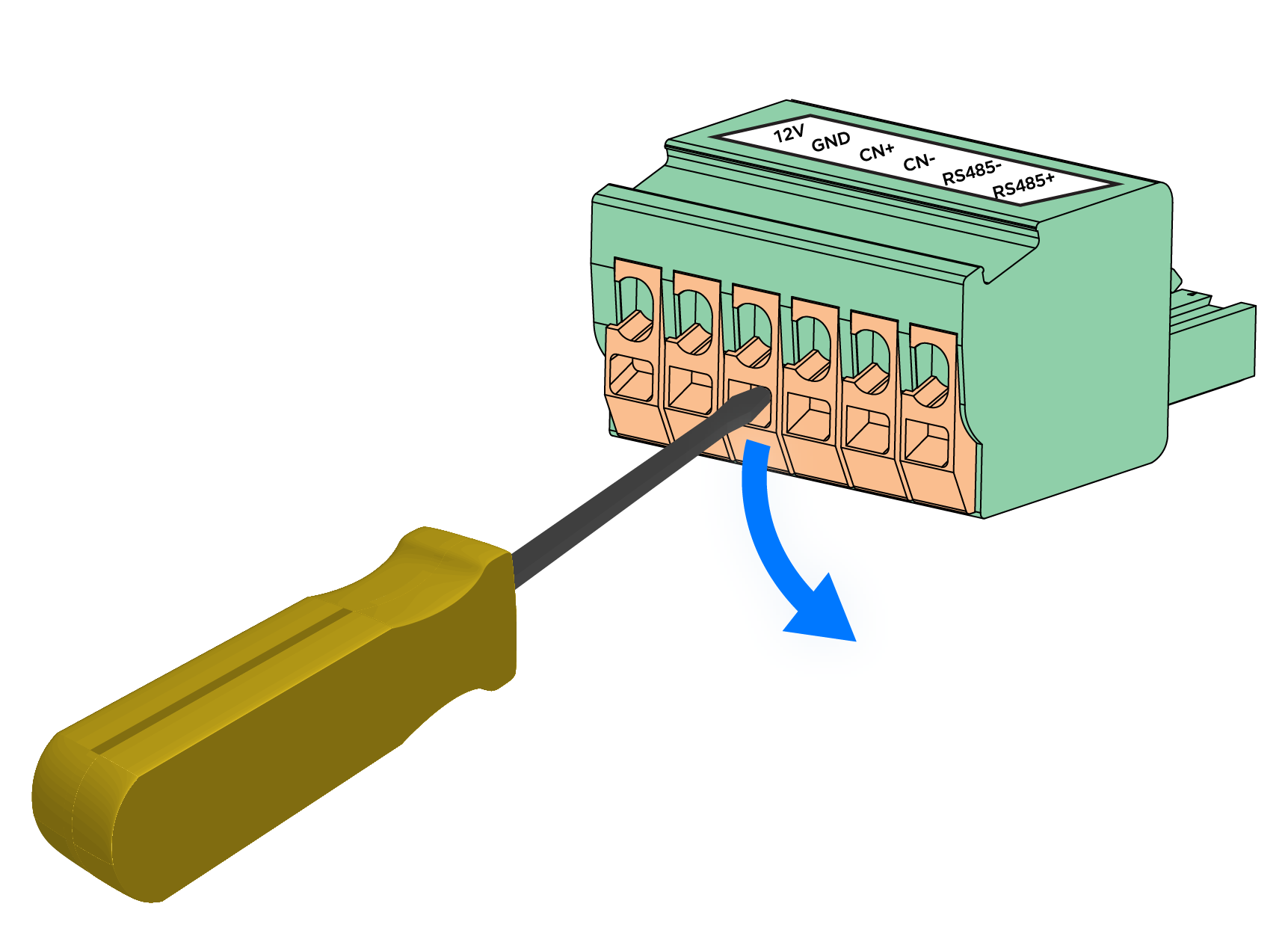

    3. Para abrir cada palanca de conector, inserta un destornillador plano de punta de gabinete o punta para electrónica (hasta 3/32 pulg. o 3 mm).

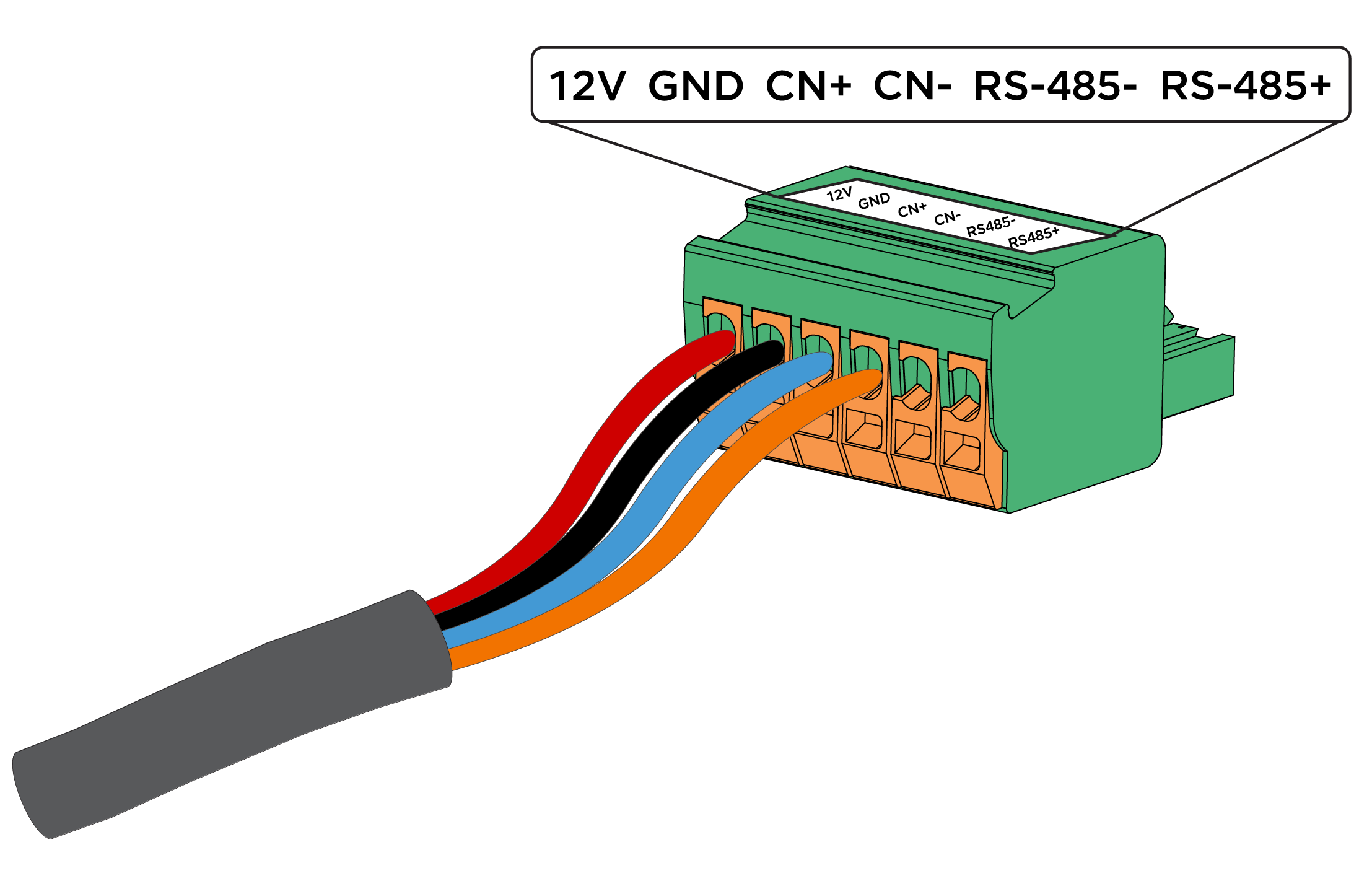

    4. Inserta cada conector lo más adentro posible de la terminal y, luego, usa el destornillador para cerrar la palanca del conector.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulta Cableado de comunicaciones del Gateway 3 para conocer el orden correcto de los cables en el conector del Gateway 3.
  3. Inserta el conector en su receptáculo correspondiente rotulado "Powerwall" en la Gateway 3.

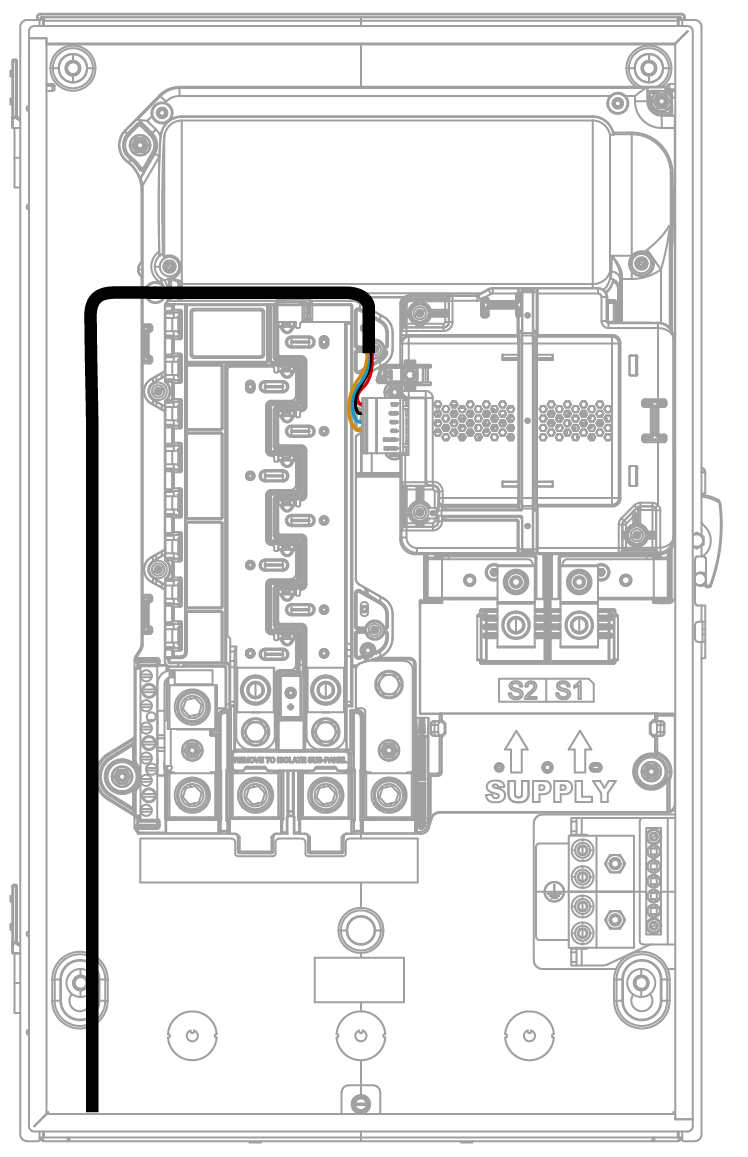

  4. Tiende el cable de comunicaciones hasta el cuadro de distribución y alrededor de este. No tiendas el cable a través del cuadro de distribución interno, porque puede impedir la instalación de la puerta.
  5. Conecta el cable de comunicaciones de 4 conductores al conector de comunicaciones de Gateway 3 en la carcasa de la Powerwall 3:
    1. Pela el recubrimiento del cable de comunicaciones de modo que no se prolongue más allá del borde del ducto del ventilador. Esto asegura que los conductores individuales queden planos, lo que deja espacio para la instalación de la cubierta frontal.
    2. Pela 5/16 pulgadas (8 mm) de cada conductor.
    3. Tiende los cuatro conductores hasta el conector, como se muestra abajo, por medio de la pestaña de manejo de cables para evitar que bloqueen el Tesla Asset Controller.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      Tesla recomienda tender los cables de comunicaciones por el lado izquierdo de la carcasa; usa siempre las pestañas de manejo de cables para asegurarte de que los cables no bloqueen el Tesla Asset Controller. No tiendas cables sueltos por el frente de la carcasa.
    4. Inserta un destornillador de punta de gabinete o punta de electrónica (de hasta 3/32 pulg. o 3 mm) en cada ranura de destornillador para abrir la terminal.
    5. Introduce cada conector lo más adentro posible de la terminal y retira el destornillador de la ranura de destornillador para cerrar la terminal.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      PRECAUCIÓN
      Demasiada fuerza puede dañar el conector; no apliques más fuerza de la necesaria para abrir la terminal e insertar el conductor (no te apoyes en los conectores al hacer palanca para abrirlos).
    6. Envuelve el cable de drenaje del cable de comunicaciones alrededor del cable del conductor de puesta a tierra del equipo e inserta los cables en la terminal de puesta a tierra del equipo. Aprieta el tornillo a 40 lb-pulgada (4.5 Nm).
    Informational PurposesAn informational icon, calling your attention
    Nota
    Consulta Planea la longitud del cable entre los componentes para saber la distancia máxima entre los componentes.
