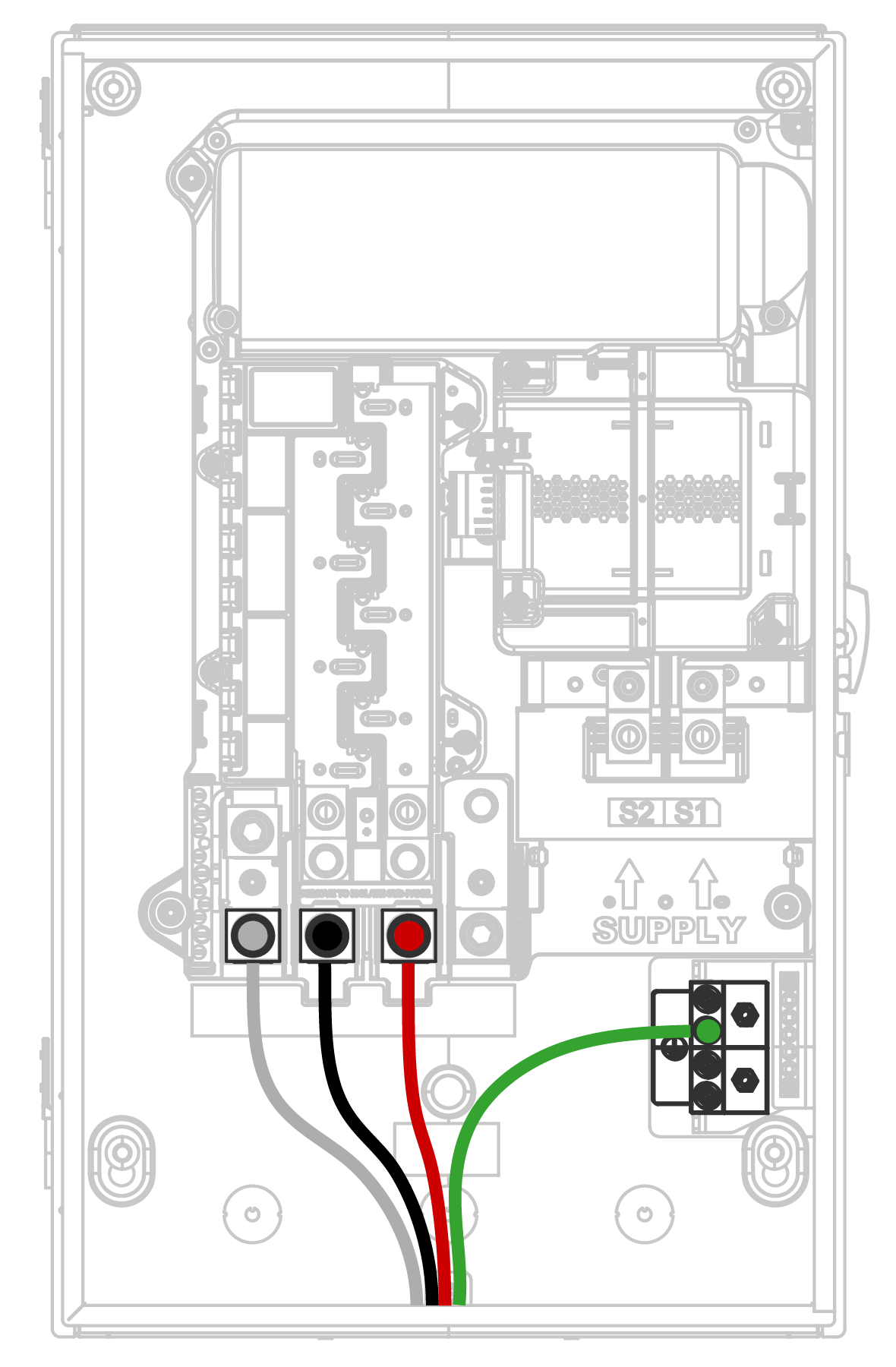

Conecta los tableros de carga/generación a Gateway 3
- Conecta los conductores del tablero de carga de respaldo (y/o el generador) de la casa a las terminales de respaldo del Gateway 3.
- Conecta el neutro de respaldo a una terminal neutro principal en el lado de la carga.
- Conecta la tierra de respaldo a una terminal de tierra principal
Nota
Se pueden conectar dos juegos de conductores a los terminales de respaldo del Gateway 3, siempre y cuando los conductores sean del mismo calibre y material. Consulta Cargas de respaldo para obtener más información.
| Componente | Color de cable recomendado | Calibre del cable 1 | Diámetro de la herramienta | Longitud de pelado del cable | Par de apriete |
|---|---|---|---|---|---|
| Terminales de respaldo | Negro, rojo | (1x) #4 AWG - 250 kcmil | 3/8 pulg.. hex | 1 ¼ pulg. (32 mm) | 250 pulg.-lb, 21 pies-lb |
| (2x) #4 AWG - 4/0 trenzado2 | |||||
| Terminales neutras principales | Blanco | (1x) #4 AWG - 250 kcmil | 3/8 pulg.. hex | 1 ¼ pulg. (32 mm) | 250 pulg.-lb, 21 pies-lb |
| (2x) #4 AWG - 4/0 trenzado2, 3 | |||||
| Terminales a tierra principales | Verde o pelado | 6 AWG – 2/0 | 3/16 pulg.. hex | ¾ pulg. (20 mm) | 120 pulg.-lb, 10 pies-lb |
1 Usa conductores de cobre o aluminio diseñados para una temperatura mínima de 75°C.
2 Cuando uno o más conductores finalicen estas terminales, deberán ser del mismo tamaño y material.
3La terminación doble únicamente se permite si los conductores están en paralelo (como parte de un mismo circuito) para incrementar la ampacidad de un solo circuito.
