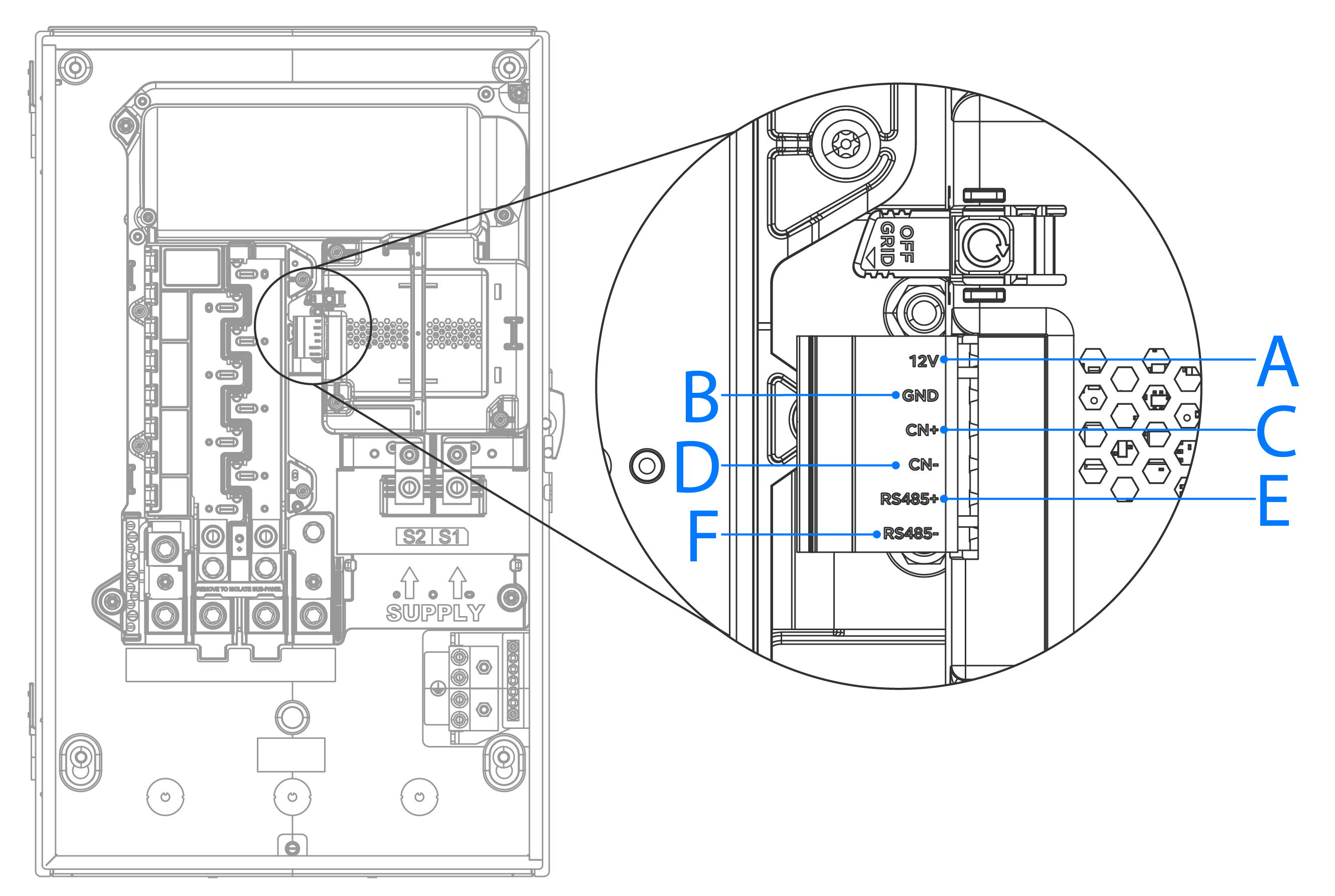

Cableado de comunicaciones del Gateway 3
| Descripción | Color de cable recomendado | Calibre del cable 1 | |
|---|---|---|---|
| A | 12 V + (Lógica +) | Rojo | 18-16 AWG (0.8-1.5 mm2) |
| B | GND (Tierra) | Negro | 18-16 AWG (0.8-1.5 mm2) |
| C | CN + (CAN HI) | Azul | 24-16 AWG (0.2-1.5 mm2) |
| D | CN – (CAN LO) | Naranja | 24-16 AWG (0.2-1.5 mm2) |
| E | RS-485 + | No se utiliza | No se utiliza |
| F | RS-485 - | No se utiliza | No se utiliza |
1 Como mínimo, el conjunto de cable de comunicaciones debe tener una capacidad nominal de 300 Voltios.
