Tesla Remote
Meter kann über WLAN oder einen RS-485 Kabelbaum mit der Powerwall 3 verbunden werden.

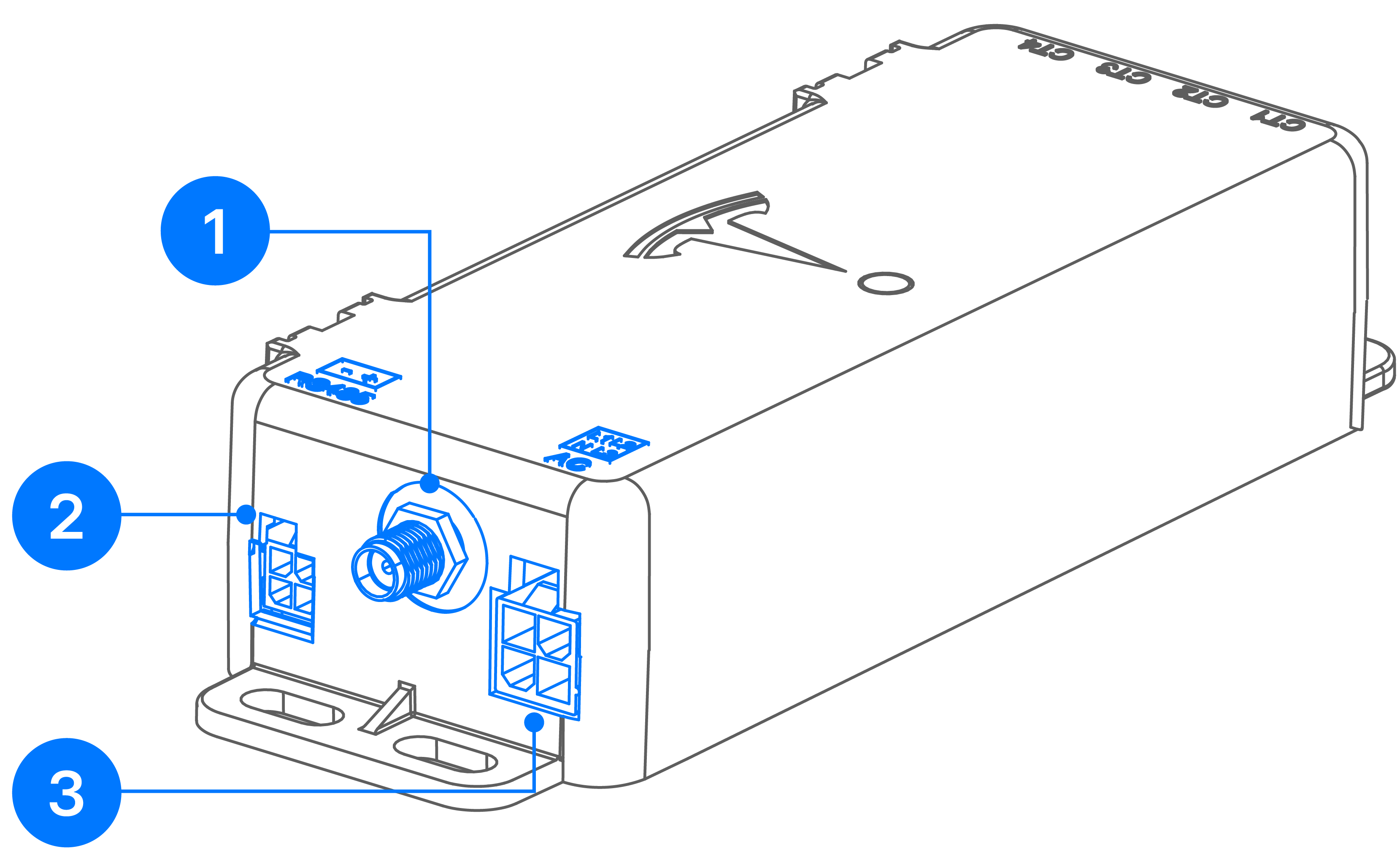

Abbildung 1. Lage der RS-485-, AC- und externen Antennenanschlüsse
1
Externer Antenneneingang
2
RS-485
3
Wechselspannung
Zum Zeitpunkt der Veröffentlichung hat der Tesla Remote
Meter (3) CT-Anschlüsse:Abbildung 2. Lage der Stromwandleranschlüsse
Die Funktionalität für CT4 wird zu einem späteren Zeitpunkt implementiert.
Tesla Remote
Meter LED
Tesla Remote
Meter hat eine LED zur Anzeige der folgenden Zustände:
Grün (durchgehend) EIN
Mit Strom versorgt und betriebsbereit

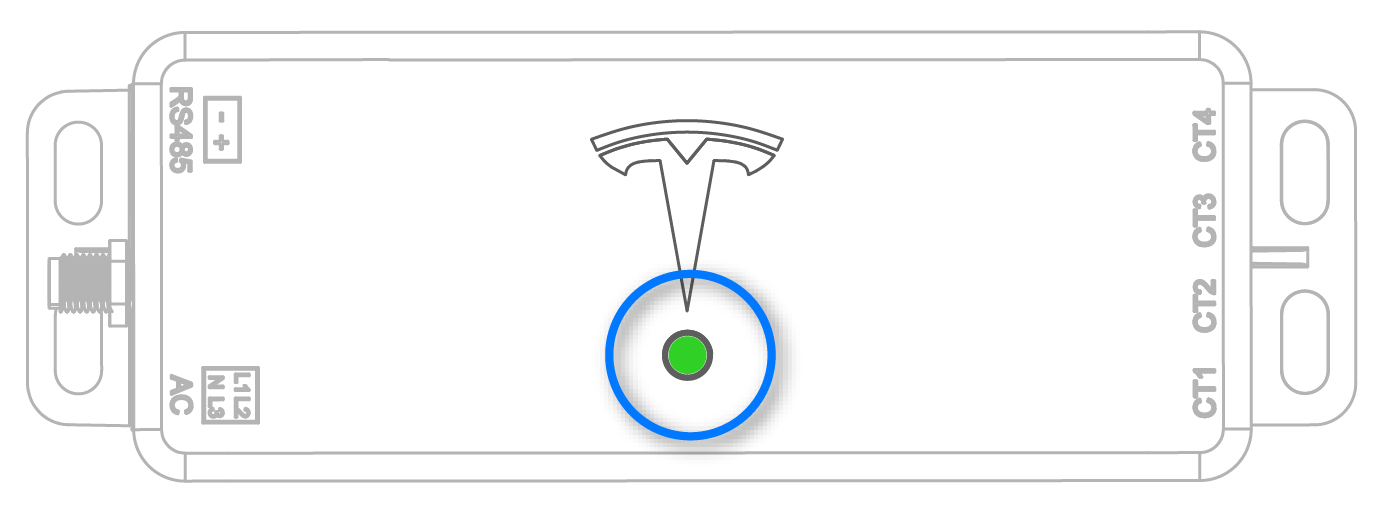

Abbildung 3. Tesla Remote
Meter Lage der LED
Über Spannungsabgriffe und Stromwandleranschlüsse
Der Tesla Remote
Meter misst die Spannung (mittels Spannungsabgriff) und den Strom (über einen Stromwandler oder CT) an wesentlichen Punkten im System. Die folgenden Punkte sind für das einwandfreie Funktionieren des Zählers entscheidend:
Die Leitungen des Tesla Remote
Meter Spannungsleitungs-Kabelbaums müssen an die richtigen Phasen angeschlossen werden.
Anmerkung
Unabhängig von der Art des Netzes, an das dieses System angeschlossen ist, muss die Tesla Remote
Meter immer an L1 und N angeschlossen sein. Wenn der Zähler an L2 und/oder L3, aber nicht an L1 angeschlossen ist, wird er nicht mit Strom versorgt.
Die Stromwandler müssen über die Leiter der richtigen Phasen platziert werden:
CT1 = L1
CT2 = L2
CT3 = L3

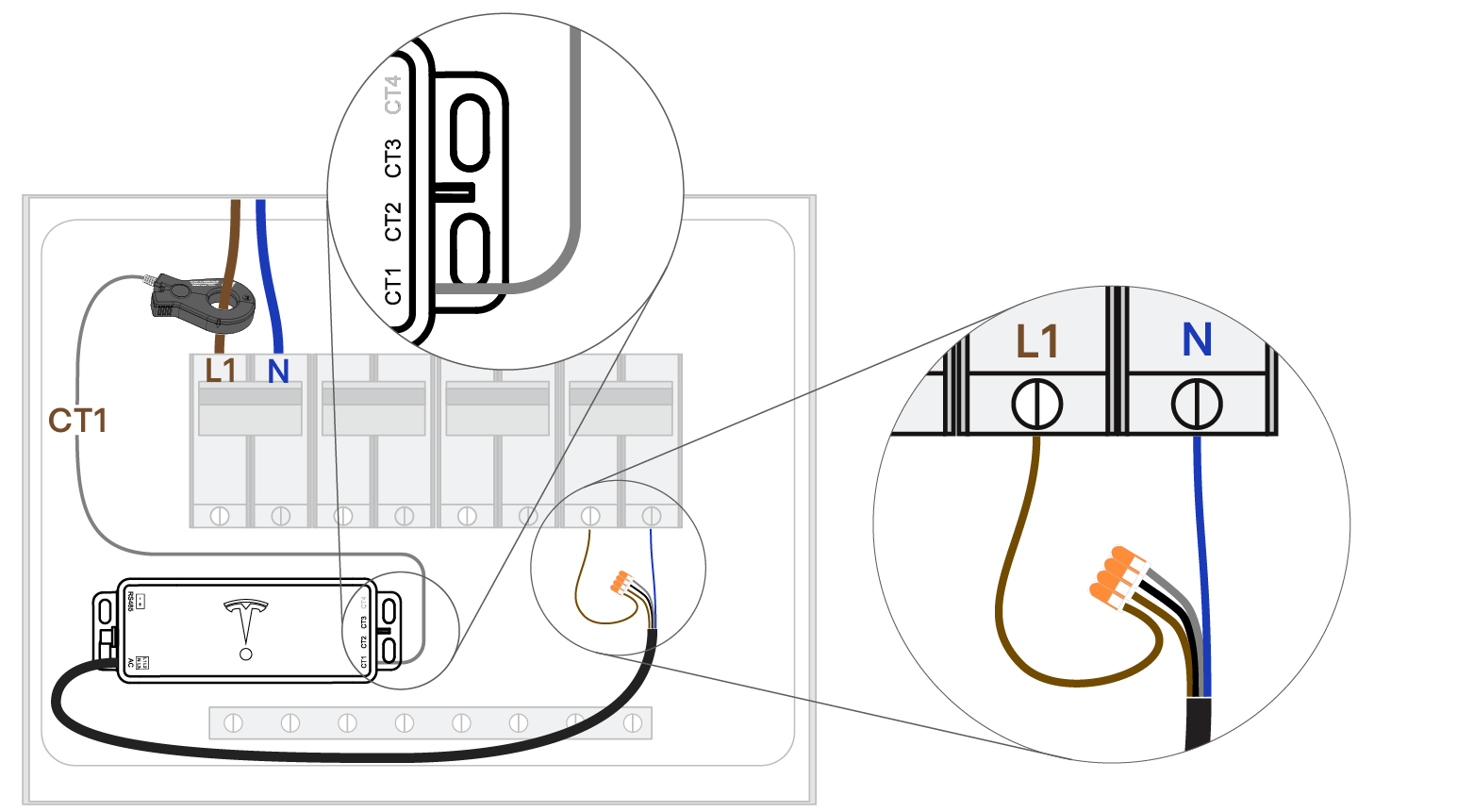

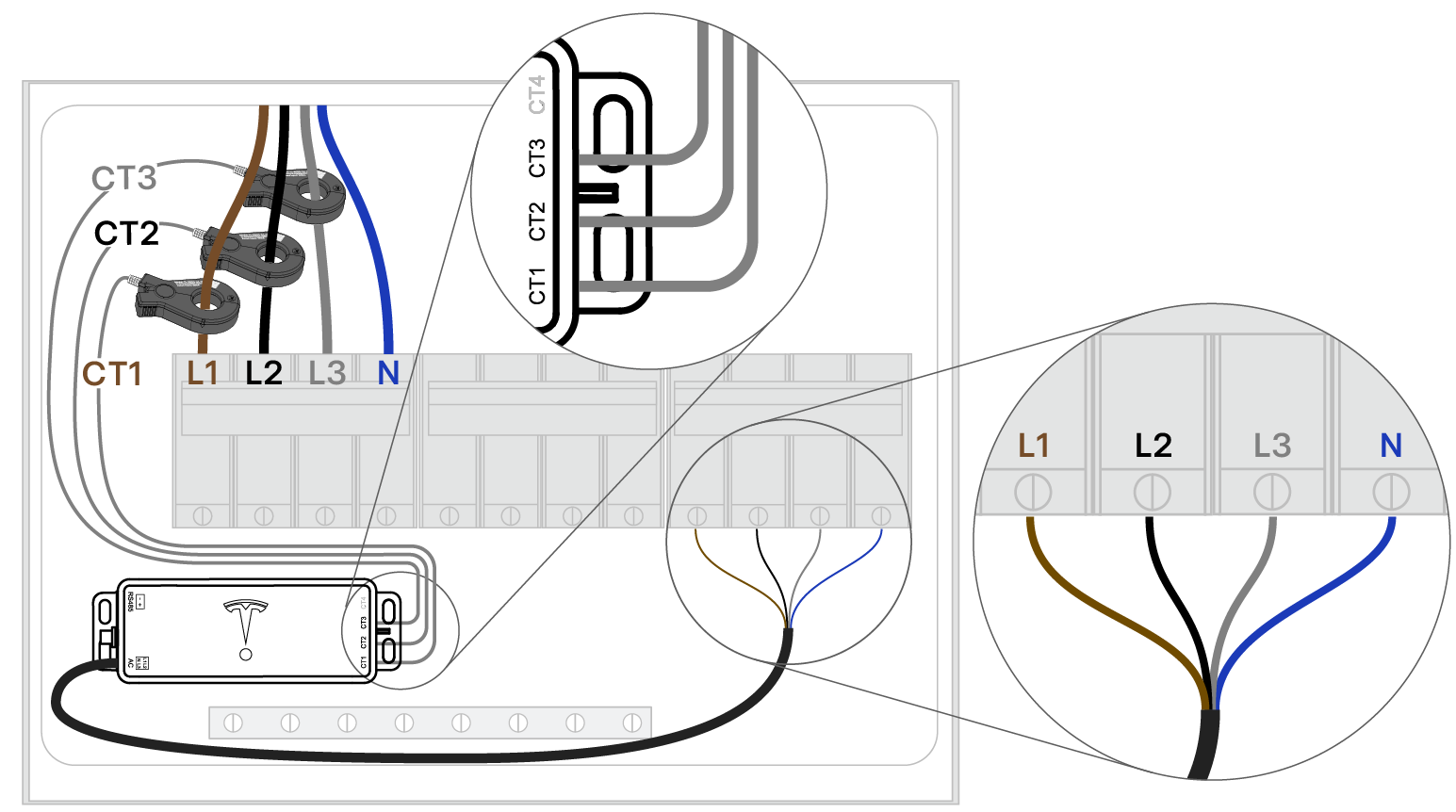

Die folgenden Abbildungen zeigen einige Beispiele für korrekte Verkabelungen von Spannungskabelbaum/Installationen von Stromwandlern:Abbildung 4. Spannungskabelbaum-Verkabelung und Positionierung des Stromwandlers (1-phasiger Netzanschluss)Abbildung 5. Spannungskabelbaum-Verkabelung und Positionierung des Stromwandlers (3-phasiger Netzanschluss)
Anmerkung
Ein einzelner Tesla 200-A-Stromwandler kann um mehrere Leiter gelegt werden, die sich auf derselben Phase befinden, vorausgesetzt, die Summe der Strombelastbarkeit der Leiter überschreitet nicht die maximale Strombelastbarkeit des Stromwandlers. Dies ist besonders nützlich für Anlagen mit mehreren Wechselrichtern.Abbildung 6. Platzierung des Stromwandlers auf mehreren Leitern der gleichen Phase
