SCHRITT 6: Powerwall 3-AC-Netzverbindungen herstellen

  1. Bevor Sie Leiter innerhalb der Powerwall 3 anschließen, stellen Sie den Powerwall 3-Schalter auf AUS, um das System abzuschalten, und schalten Sie dann die integrierter DC-Trennschalter AUS.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Bevor Sie fortfahren, vergewissern Sie sich, dass beide Schalter ausgeschaltet sind und dass die AC- und PV-Anschlüsse spannungsfrei sind.
  2. (Nur Installation mit Kabelführung) Verlegen Sie die Kabelführung nach Bedarf und befestigen Sie die Verschraubung der Kabelführung am vorgestanzten Ausbruch der Powerwall 3 für die AC-Verkabelung.
  3. Führen Sie die AC-Phasen-, Neutral- und Schutzerdeleiter durch die Kabelführung oder die Kabelverschraubung. Führen Sie die Leiter an die entsprechenden Klemmen und formen Sie aus dem überschüssigen Kabel eine Schlaufe.
  4. Entfernen Sie alle eventuell vorhandenen Verunreinigungen oder Reste an den AC-Verkabelungsklemmen.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung
    Metallreste wie lose Drähte oder Metallspäne können ein Hochspannungsrisiko darstellen, wenn die Powerwall eingeschaltet wird.
  5. Schließen Sie die Schutzerde an:
    1. Isolieren Sie den Leiter bis zu 19 mm ab.
    2. Führen Sie den Erdungsleiter in eine Erdungsklemme des Geräts ein und ziehen Sie die Schraube der Erdungsklemme mit 4 Nm an.
      Informational PurposesAn informational icon, calling your attention
      Anmerkung
      Es hat sich als beste Vorgehensweise erwiesen, zuerst die Erdung anzuschließen, bevor die AC-Stromkreise angeschlossen werden.
  6. Für jeden AC-Leiter:
    1. Isolieren Sie den Leiter bis zu 11 mm ab. Bringen Sie eine Aderendhülse an, wenn der Leiter aus feiner Litze besteht.
    2. Führen Sie den Leiter so weit wie möglich in die Klemme ein.

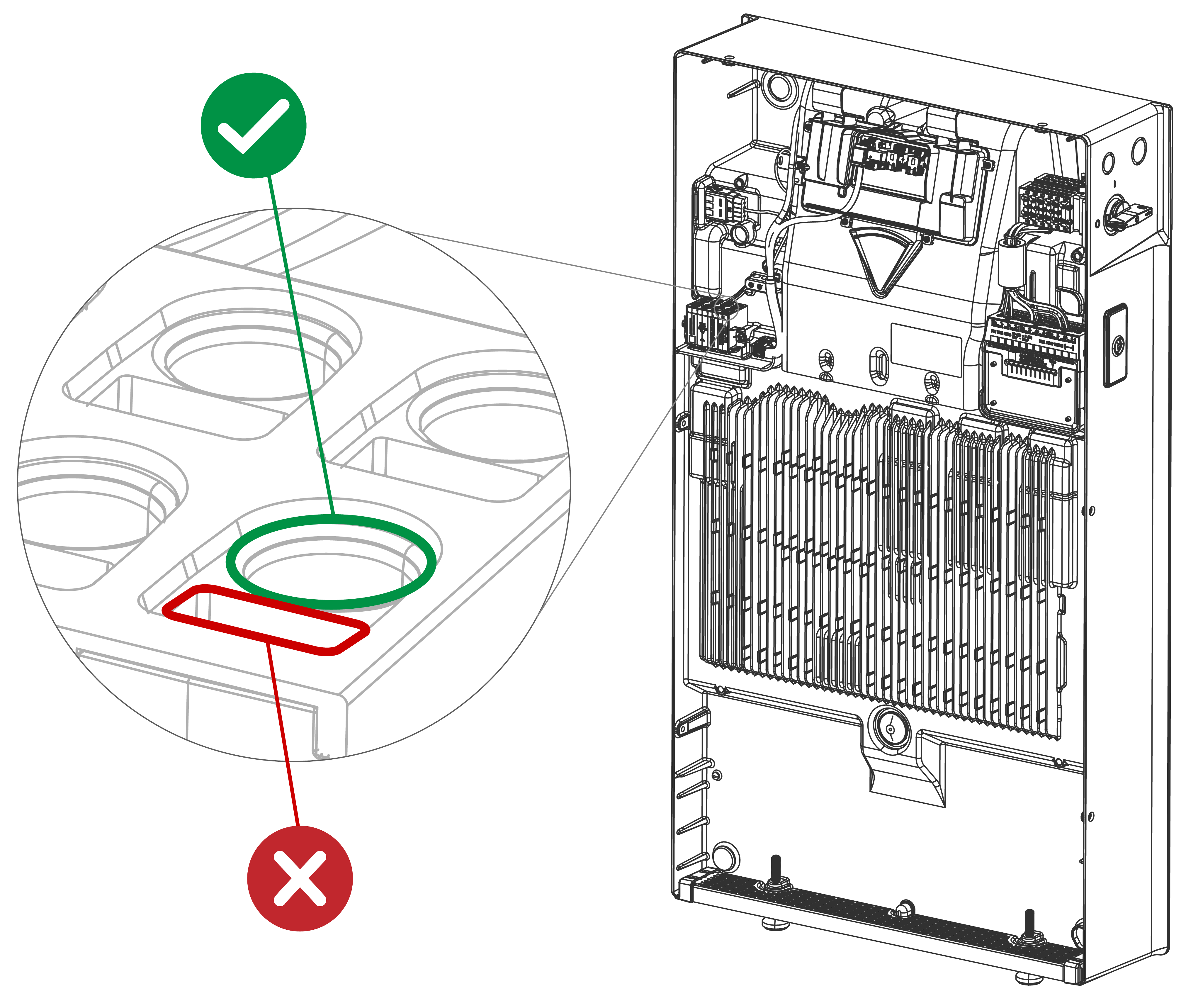

      Abbildung 1. Einführen des Leiters in die Klemme
      Warning IconA warning icon, calling your attention to a possibly risky situation
      Warnung
      Vergewissern Sie sich, dass die Leiter in die runde Öffnung der Klemme eingeführt sind und nicht in den rechteckigen Schlitz. Das Einführen von Leitern an einer anderen Stelle als der runden Öffnung der Klemmen führt zu einem mangelhaften Anschluss des Leiters.
    3. Ziehen Sie am Leiter, um sicherzustellen, dass der Leiter vollständig in der Klemme sitzt. Drücken Sie den Leiter nach der Auszugsprüfung wieder zurück in die Klemme.
      Abbildung 2. Powerwall 3 AC-Verkabelung (Einspeisung von rechts)
      Abbildung 3. Powerwall 3 AC-Verkabelung (Einspeisung von links)
      Warning IconA warning icon, calling your attention to a possibly risky situation
      ACHTUNG
      Alle Kabel müssen durch die Kabelführungslaschen an der Oberseite des Gehäuses geführt werden. Führen Sie keine losen Drähte durch die Vorderseite des Gehäuses oder über den Tesla Asset Controller.
    4. Nachdem Sie die Leiter verlegt haben, bündeln Sie diese und fixieren Sie sie mit dem mitgelieferten Kabelbinder wie oben gezeigt.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Wenn ein Leiter aus dem Steckverbinder entfernt werden muss, führen Sie einen Schlitzschraubendreher (bis zu 4,5 mm) in die Federbetätigung ein, um die Klemme zu öffnen. Ziehen Sie den Leiter heraus und entfernen Sie den Schraubendreher dann wieder.
    Abbildung 4. Federzugklemme mit eingeführtem Schraubendreher und Einführen des Leiters in die Klemme

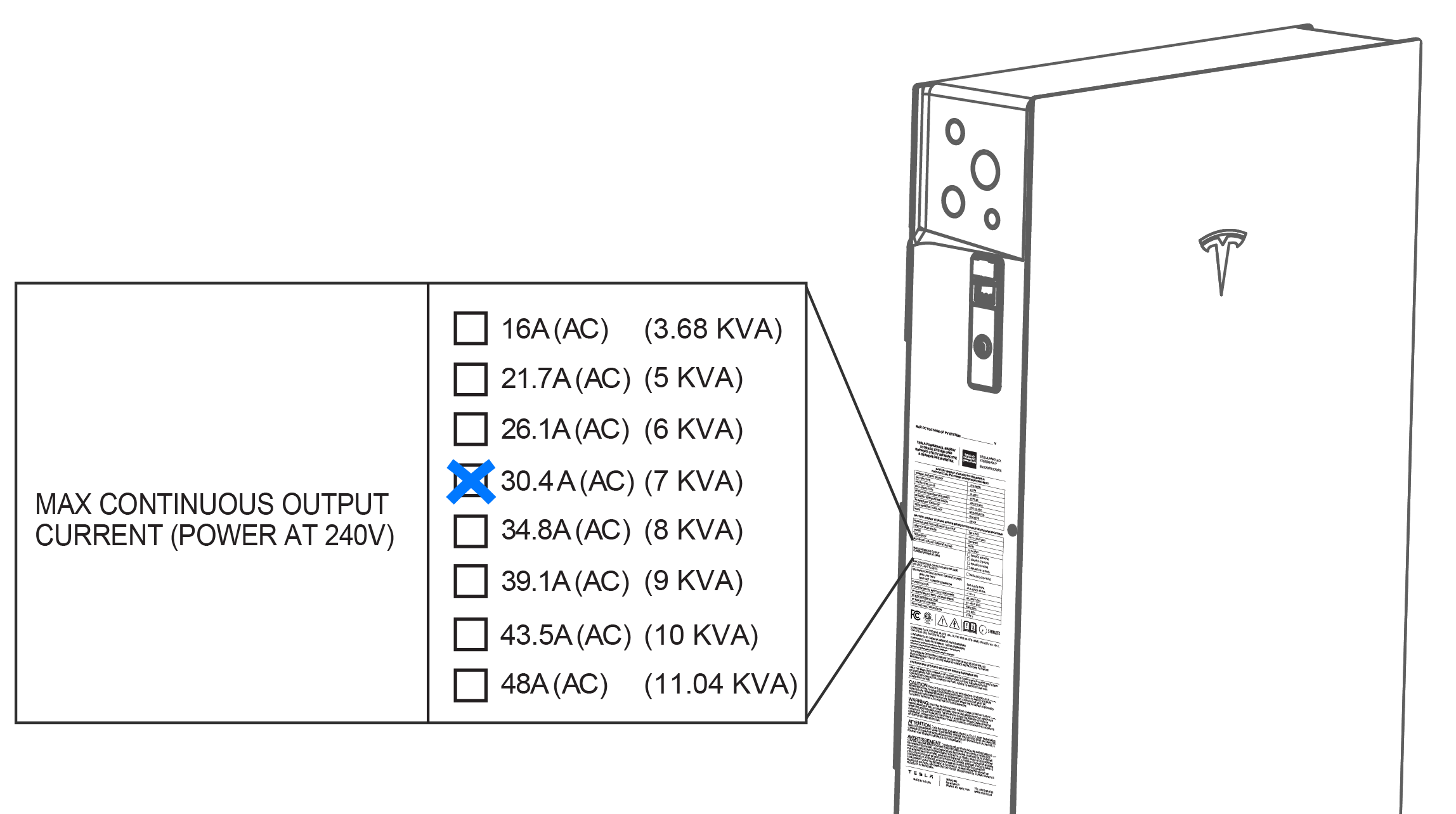

  7. Markieren Sie auf dem Powerwall 3-Produktetikett auf der linken Seite des Geräts mit einem Lackstift, Textmarker oder einem ähnlichem Hilfsmittel die konfigurierte Ausgangsleistung/den Ausgangsstrom (siehe Powerwall und Leistungsschalter im Backup Gateway installieren für Optionen zur Schutzschalter-Größe).
