SCHRITT 3: Wandmontage der Powerwall 3 mit Wandhalterung

Warning IconA warning icon, calling your attention to a possibly risky situation
Warnung
Die Powerwall 3 muss in allen Fällen mit der Wandhalterung montiert werden, um das Gerät sicher an der tragenden Struktur zu befestigen.
  1. Montieren Sie die Powerwall-Halterung mit einem Bohrer und einer Wasserwaage an eine Wand mit ausreichender Tragfähigkeit für das gesamte Gewicht der Powerwall 3. Weitere Details zur Art und Anzahl der zu verwendenden Befestigungselemente finden Sie unter Details zur Verankerung für Boden- oder Wandmontage der Powerwall 3 mit Wandhalterung auf einem bestehenden zugelassenen Fundament.

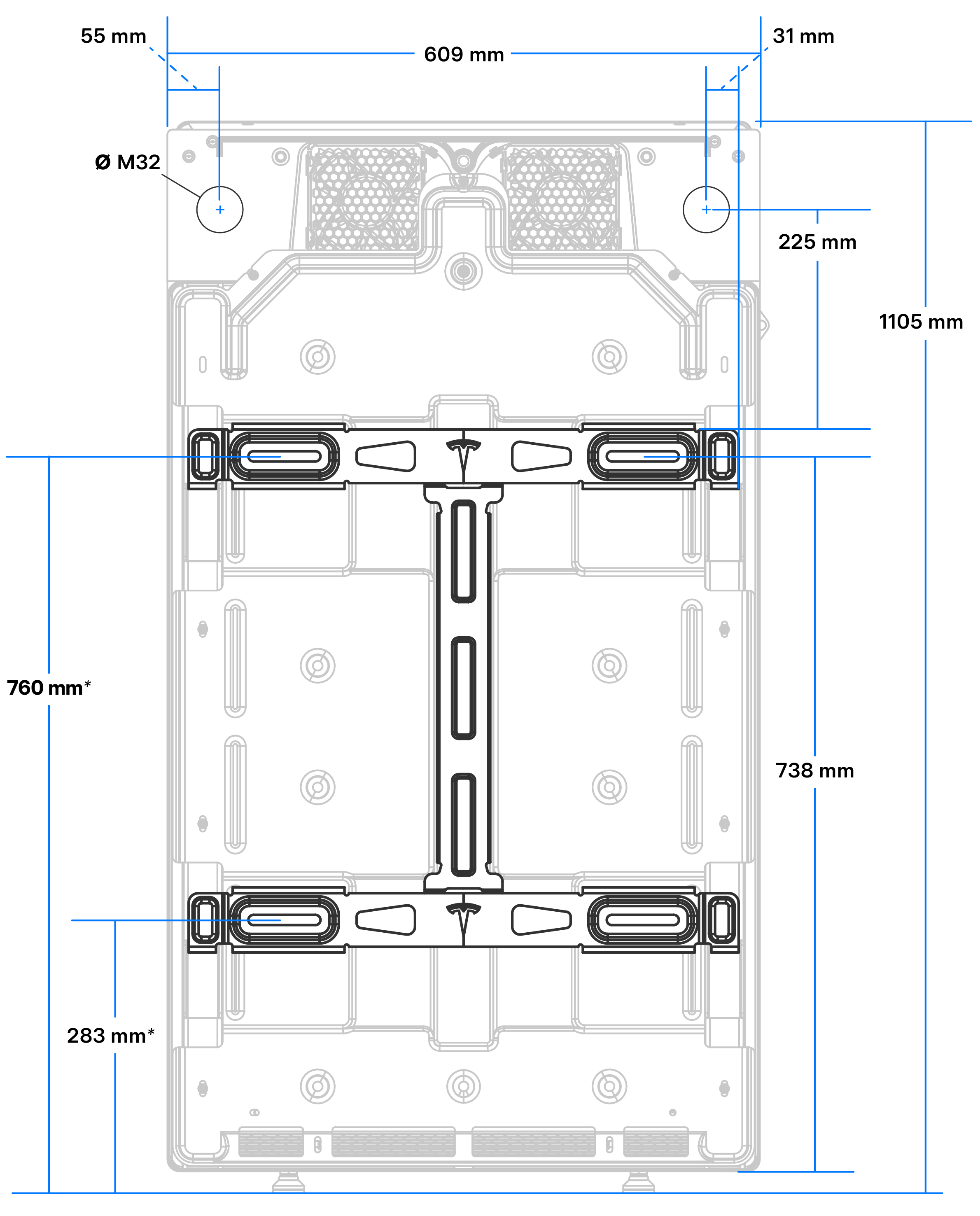

    Abbildung 1. Halterungsmaße in Bezug auf Powerwall und Boden
    * Die Messung erfolgt bis zum Boden. Wenn sich der Ein/Aus-Schalter der Powerwall 3 innerhalb von 2 m über dem Boden befinden muss, montieren Sie die Halterung so, dass folgende Bedingungen erfüllt sind:
    • Der Abstand zwischen der Mitte des unteren Halterungssegments und dem Boden beträgt weniger als 1429 mm
    • Der Abstand zwischen der Mitte des oberen Halterungssegments und dem Boden beträgt weniger als 1905 mm
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Warnung

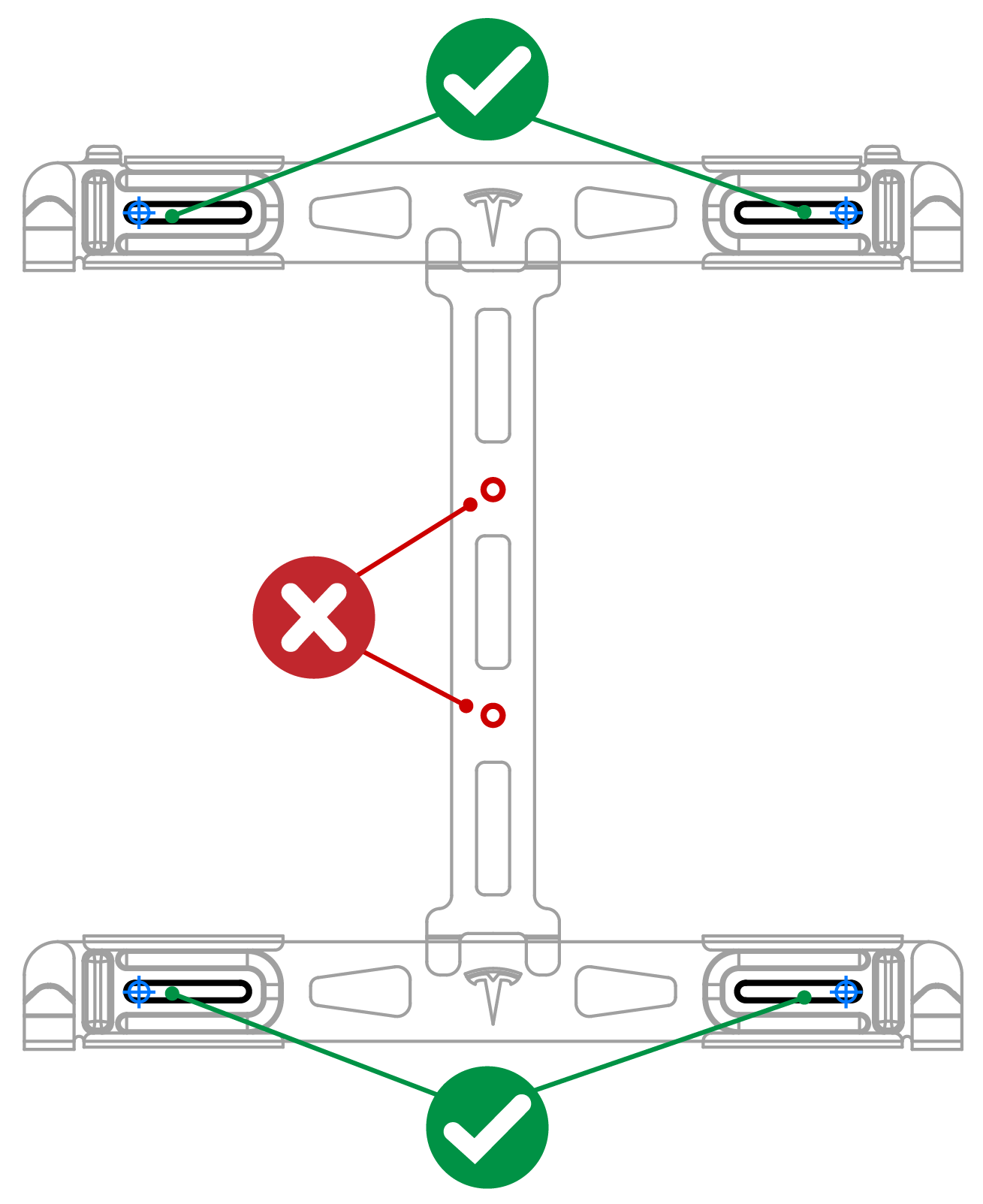

    Bringen Sie die Schrauben nur in den (4) Schlitzen der horizontalen Halterungssegmente an. Bringen Sie keine Schrauben am vertikalen (mittleren) Segment an, da dies keine strukturellen Befestigungsbohrungen sind.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Das folgende Diagramm zeigt die Maße für die Positionierung der hinteren Öffnungen für die Kabelführung in Bezug auf die Powerwall 3-Halterung (die Maße sind für beide vorgestanzten Ausbrüche gleich).
  2. Schieben Sie die Sackkarre an die Wand und positionieren Sie die Powerwall so, dass die Befestigungslaschen direkt über den Aufnahmen der Halterung liegen.

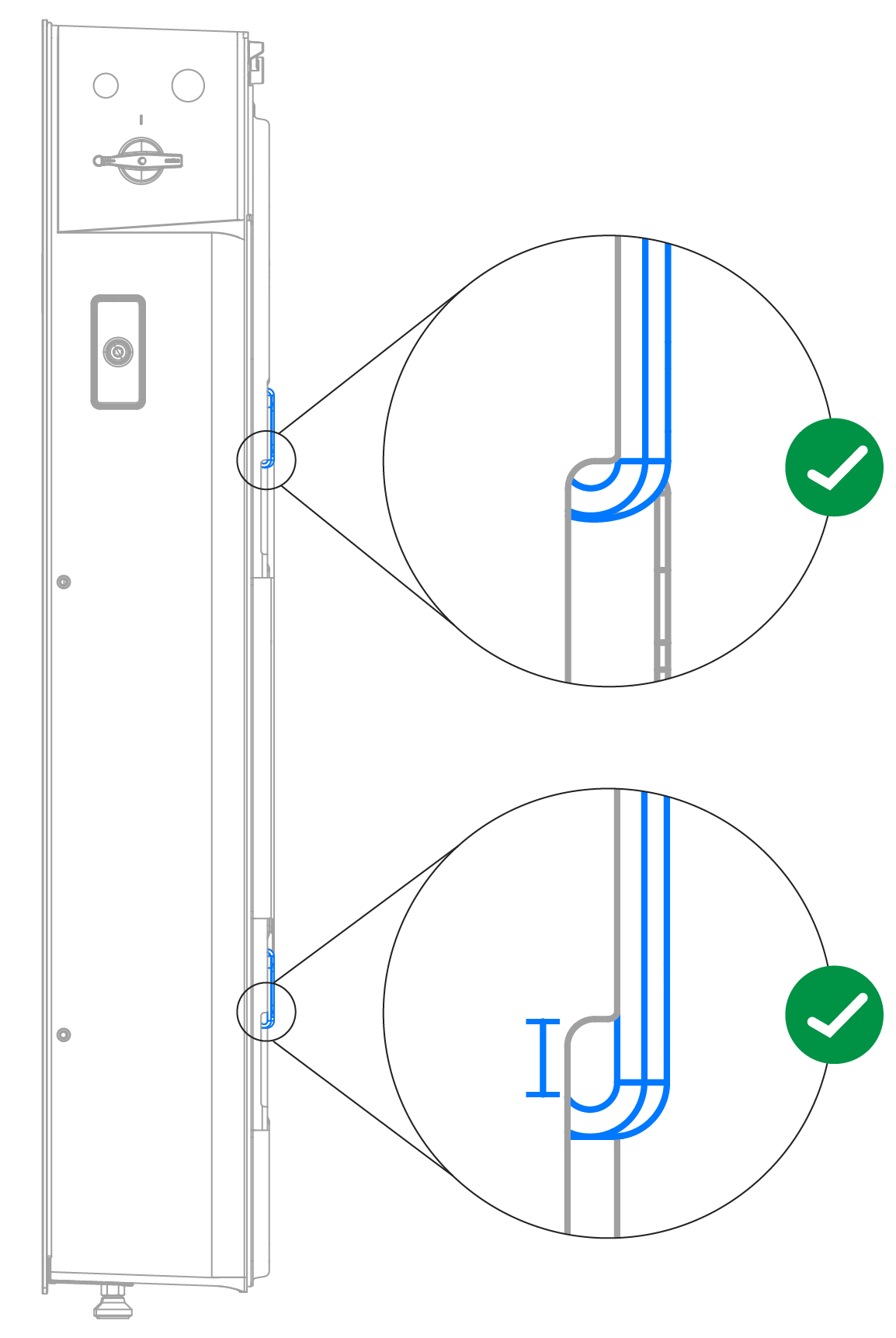

  3. Die Powerwall absenken bis:
    • der obere Satz Stollen vollständig auf den Flanschen der Halterung sitzt.
    • der untere Satz Stollen in die Flansche der Halterung greift.
      Informational PurposesAn informational icon, calling your attention
      Anmerkung
      Nur der obere Stollensatz sitzt vollständig auf; die unteren Stollen greifen zwar in die Halterung, aber es bleibt ein kleiner Spalt zwischen den unteren Stollen und der Unterkante der Halterung.
  4. Stellen Sie bei Bodenmontage der Powerwall die Stellfüße mit einem Schraubenschlüssel SW 17 mm so ein, dass die Powerwall waagerecht steht. Das Gerät sollte sich um höchstens ± 2 Grad zur Seite und ± 5 Grad nach vorne/hinten neigen.
    Informational PurposesAn informational icon, calling your attention
    Anmerkung
    Die Oberseite jedes Fußes muss über dem Gewindeansatz sichtbar sein; schrauben Sie den Fuß nicht so weit heraus, dass die Oberseite nicht mehr sichtbar ist.
