Installation von Expansion-Geräten mit Powerwall 3

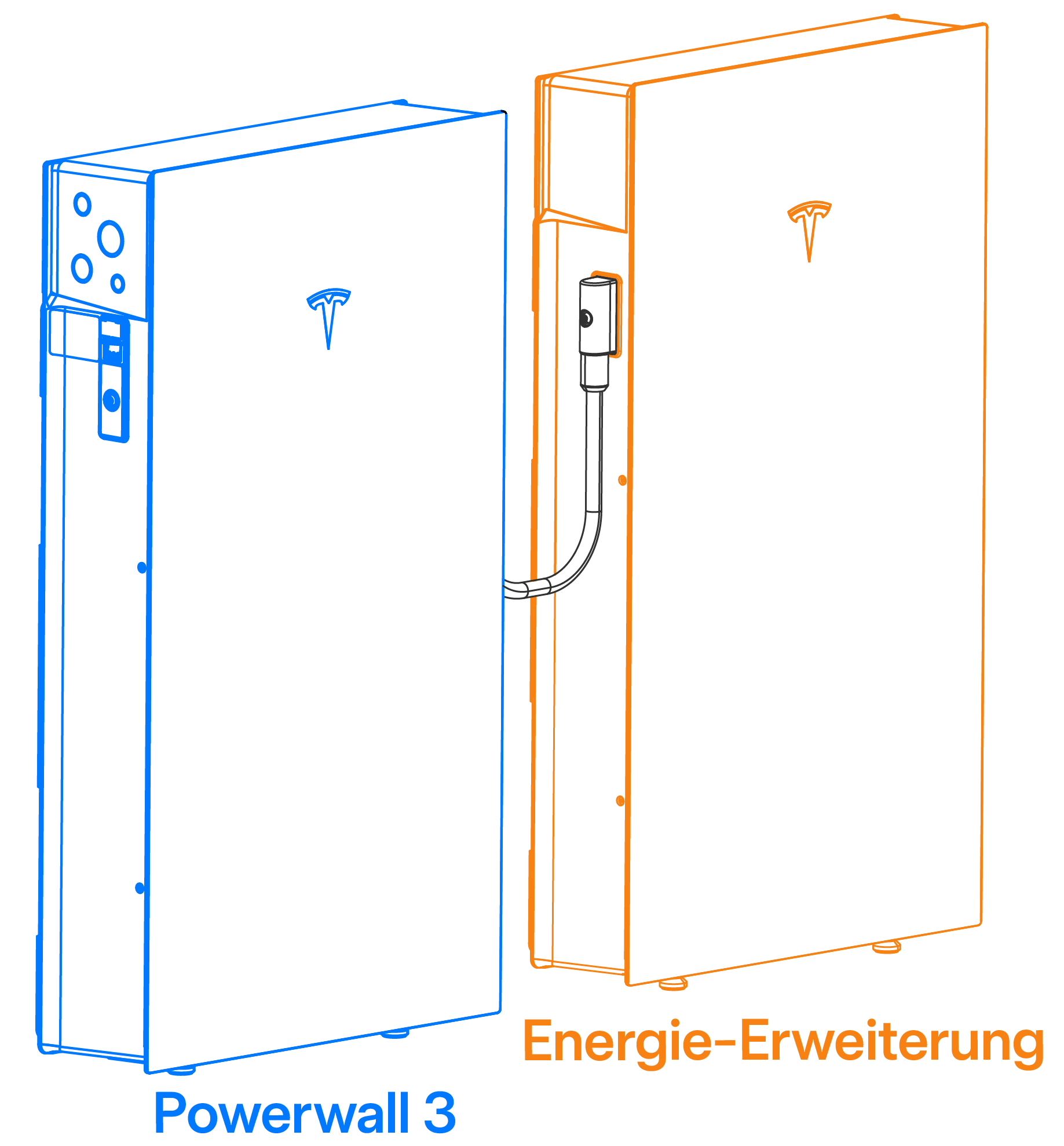

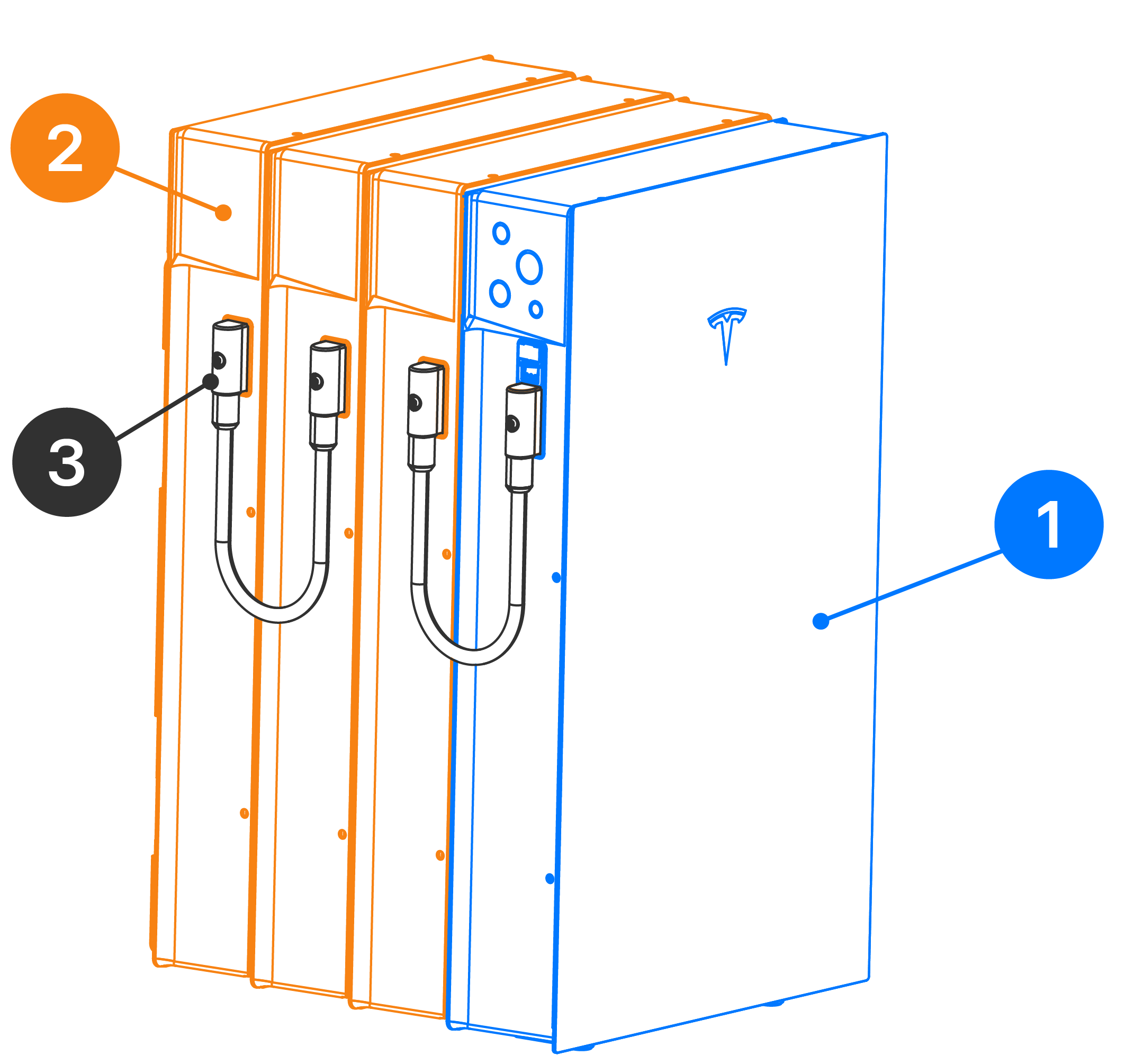

Powerwall 3 mit gestapelten Expansionsgeräten

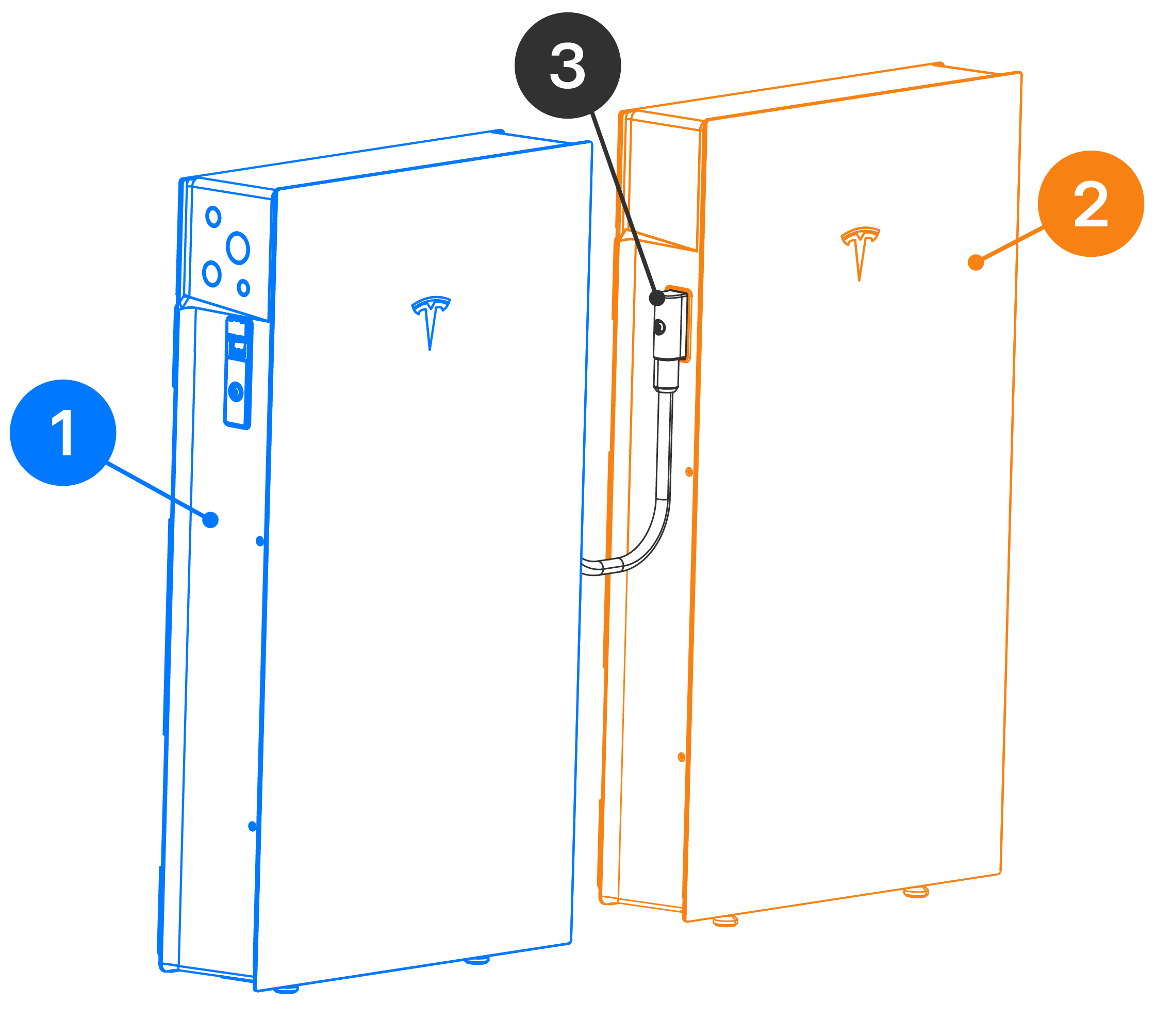

Powerwall 3 mit Wand-montierter Expansion
1
Powerwall 3
2
Powerwall 3Expansion
3
Expansion Kabelbaum
Expansion sgeräte bieten zusätzlichen Speicher für Powerwall 3-Systeme. Die wichtigsten Stichpunkte zu Expansionsgeräten sind:
Funktion: Ein Expansionsgerät enthält keine Wechselrichter; es stellt nur zusätzlichen Speicher (kWh) bereit
Anmerkung
Expansion sgeräte haben keine LED. Wand-montierte Expansionsgeräte werden mit der gleichen Glasfrontblende wie die Powerwall 3 installiert, die Front leuchtet jedoch nicht, das diese Geräte keine LED besitzen.
Anmerkung
Expansion sgeräte können nicht vor Ort gewartet werden.
Abmessungen: Das Expansion-Gehäuse hat die gleiche Höhe und Breite wie die Powerwall 3, ist jedoch 25 mm (1 Zoll) schmaler als die Powerwall 3 (siehe Abbildung)
Montage: Expansion sgeräte bieten die Möglichkeit zur individuellen Montage oder in einer Stapelkonfiguration auf dem Boden hinter einer Powerwall 3
Expansion Verbindung: Expansion sgeräte können an eine Powerwall 3 oder andere Expansionsgeräte nur über den Expansionskabelbaum (siehe Expansion Kabelbaum) angeschlossen werden. Jedes Gerät (Powerwall 3 und Expansion) verfügt über (2) Erweiterungsanschlüsse, je einen an jeder Seite des Gehäuses
Anmerkung
Die Expansionsgeräte sind elektrisch mit einer Powerwall 3 parallel geschaltet.
Systemgröße: Bis zu (3) Expansionsgeräte können mit dem Führungsgerät verbunden werden Powerwall 3
Kompatible Powerwall 3-Geräte: Powerwall 3 -Geräte mit Tesla P/N 1707000-xx-J oder größer sind mit Expansionsgeräten kompatibel
Flexibilität:
Der Expansion-Kabelbaum kann an jeder beliebigen Seite eines Powerwall 3- oder Expansionsgeräts angeschlossen werden.

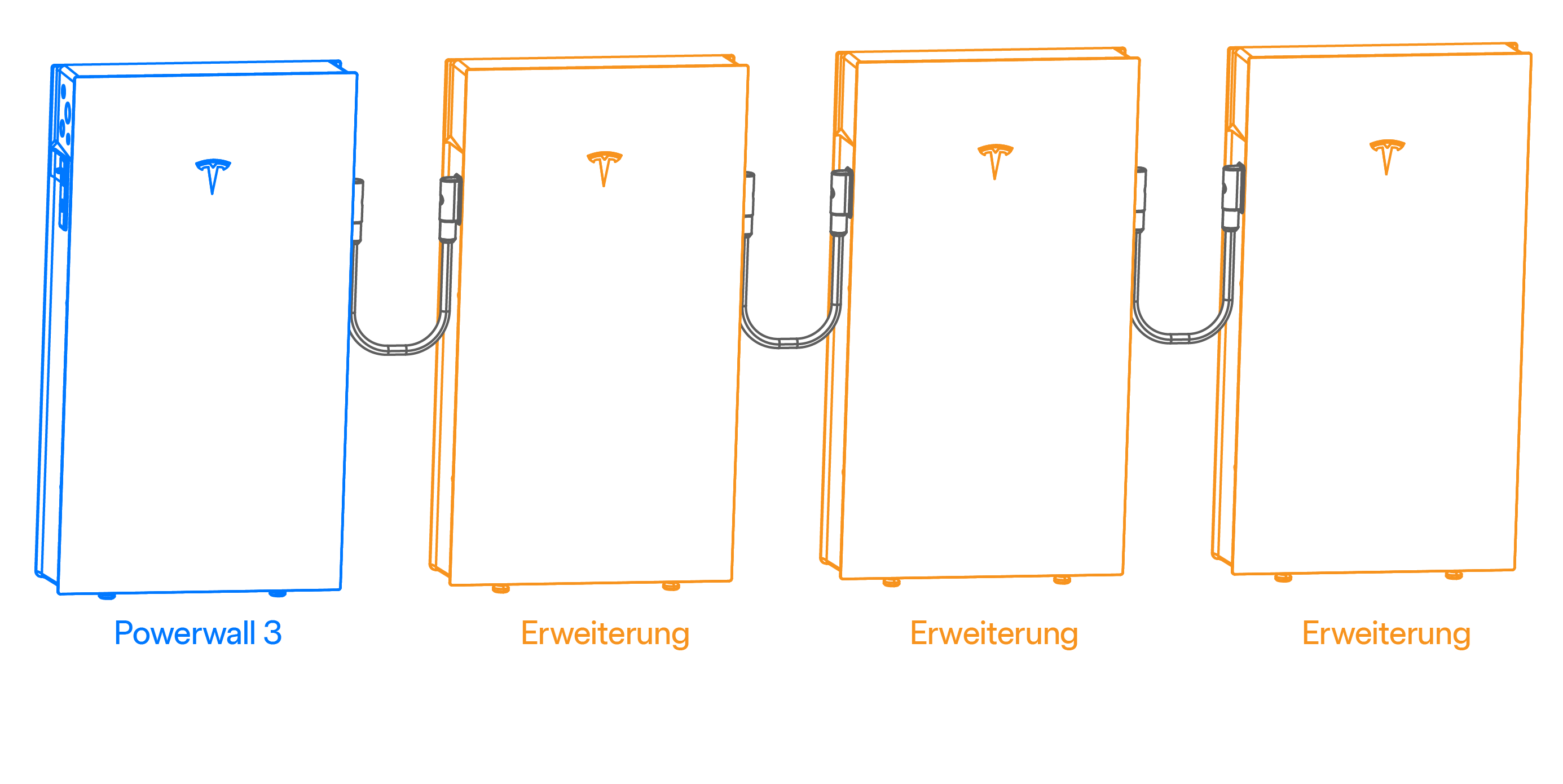

Powerwall 3 kann an jedem Ende der Kette von Expansion-Geräten installiert werden

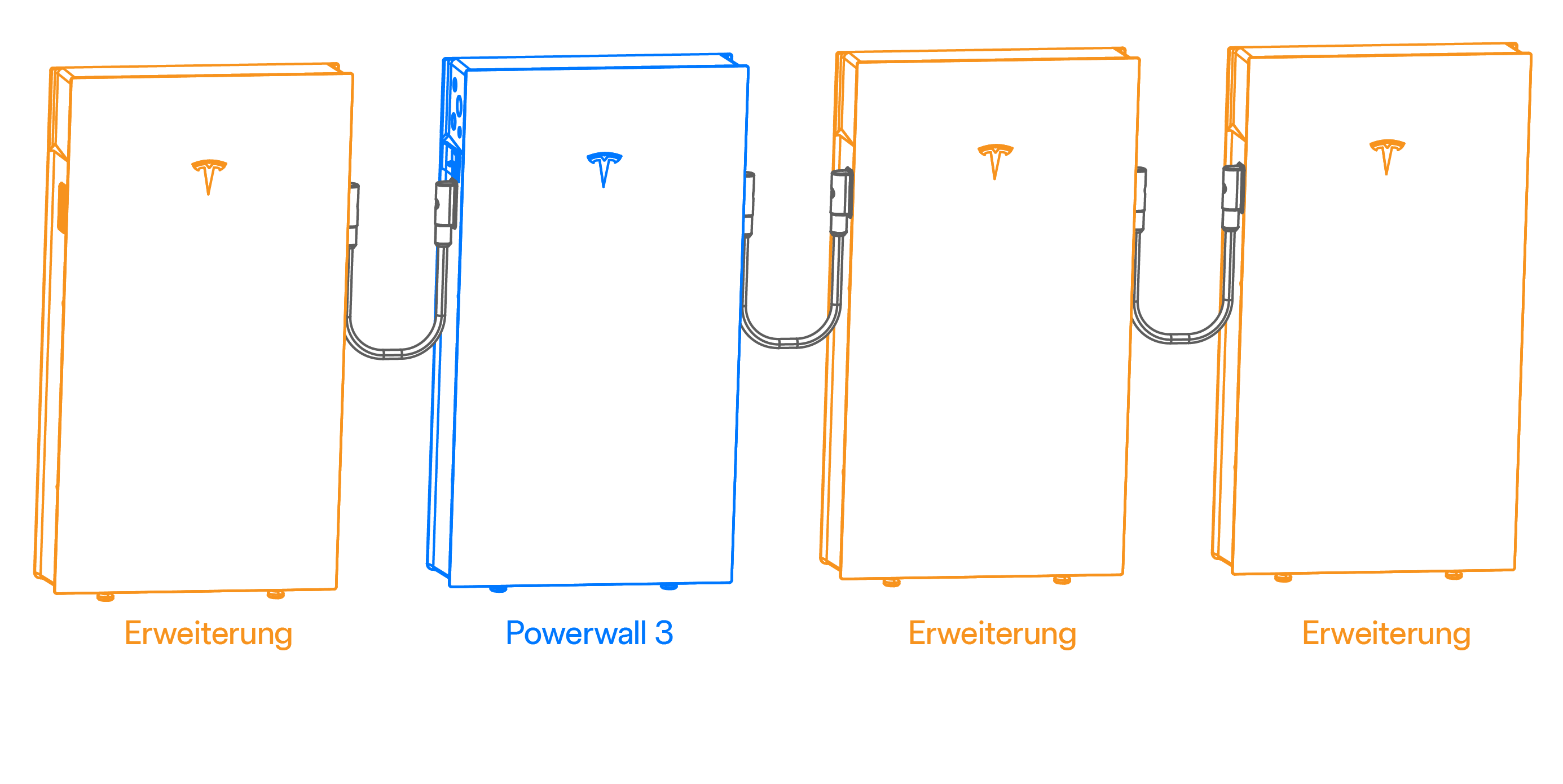

Powerwall 3 kann in der Mitte der Kette von Expansion-Geräten installiert werden

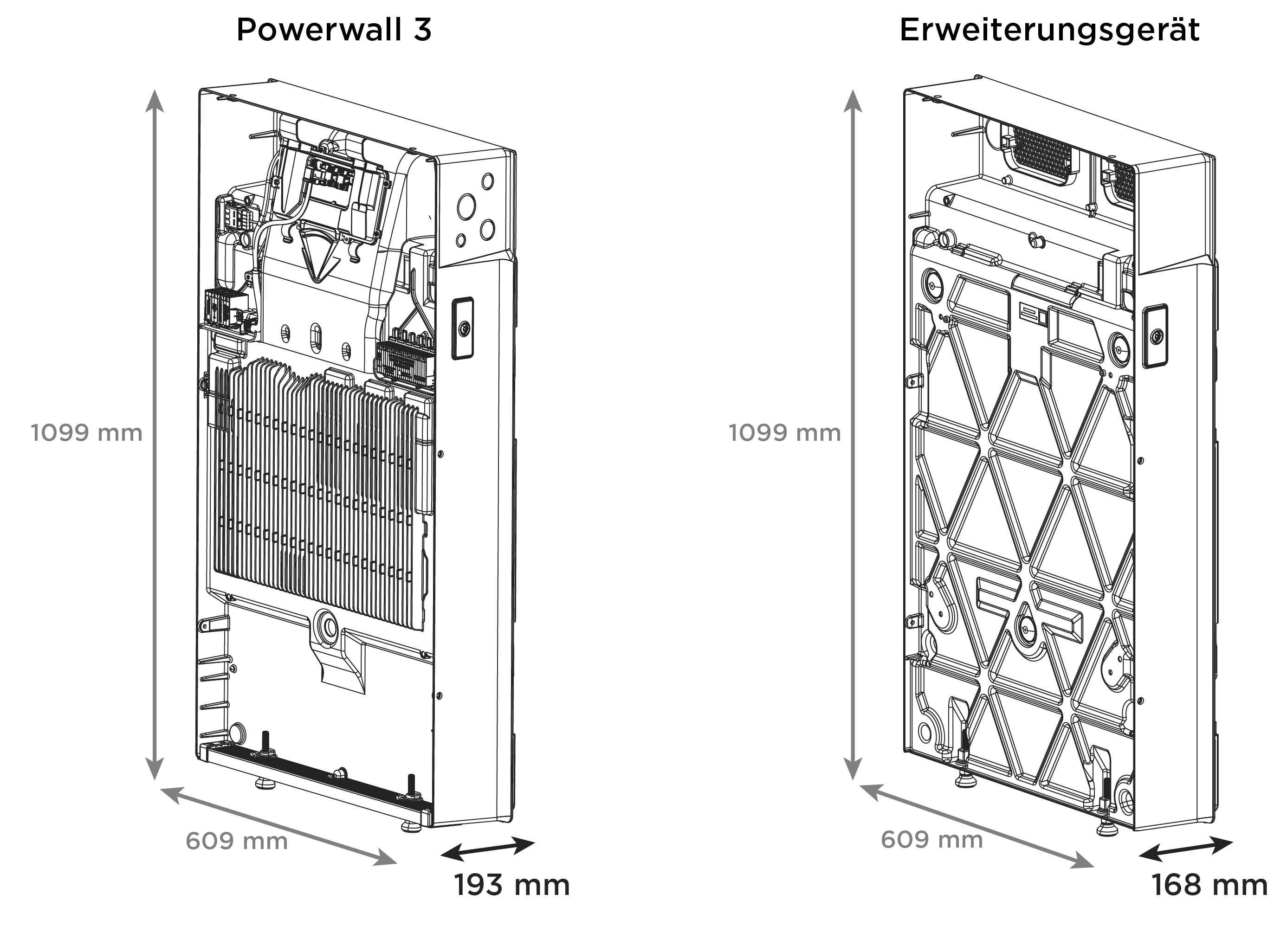

Abbildung 1. Powerwall 3 Abmessungen im Vergleich mit den Abmessungen von Expansion-Geräten
Anmerkung
Powerwall 3 und das Expansionsgerät sind beide 1105 mm (43,5 Zoll) hoch, wenn die Glasfrontblende installiert ist.
Expansion Kabelbaum
Der Tesla Expansionskabelbaum ist ein ummanteltes Geräteanschlusskabel ohne Metallarmierung für hohe Beanspruchung, das für Installationen im Innen- und Außenbereich ausgelegt ist. Das Kabel verfügt über eine extrudierte TPE-Ummantelung, ist feuchtigkeits-, flamm- und UV-beständig und hat einen Temperaturbereich von -40 °C bis 105 °C. Der Kabelbaum ist für die elektrische Verbindung zwischen der Powerwall 3 und den Expansionsgeräten erforderlich. Eine Feldverkabelung des Expansionsgeräts, eine Veränderung des Expansionskabelbaum (z. B. durch Spleißen) und/oder das Führen des Expansionskabelbaum durch eine Wand oder Abtrennung sind untersagt.
Warnung
Verändern Sie den Expansionskabelbaum auf keinerlei Weise. Anderenfalls würde das Produkt so beschädigt, dass die Produktgarantie verfällt.

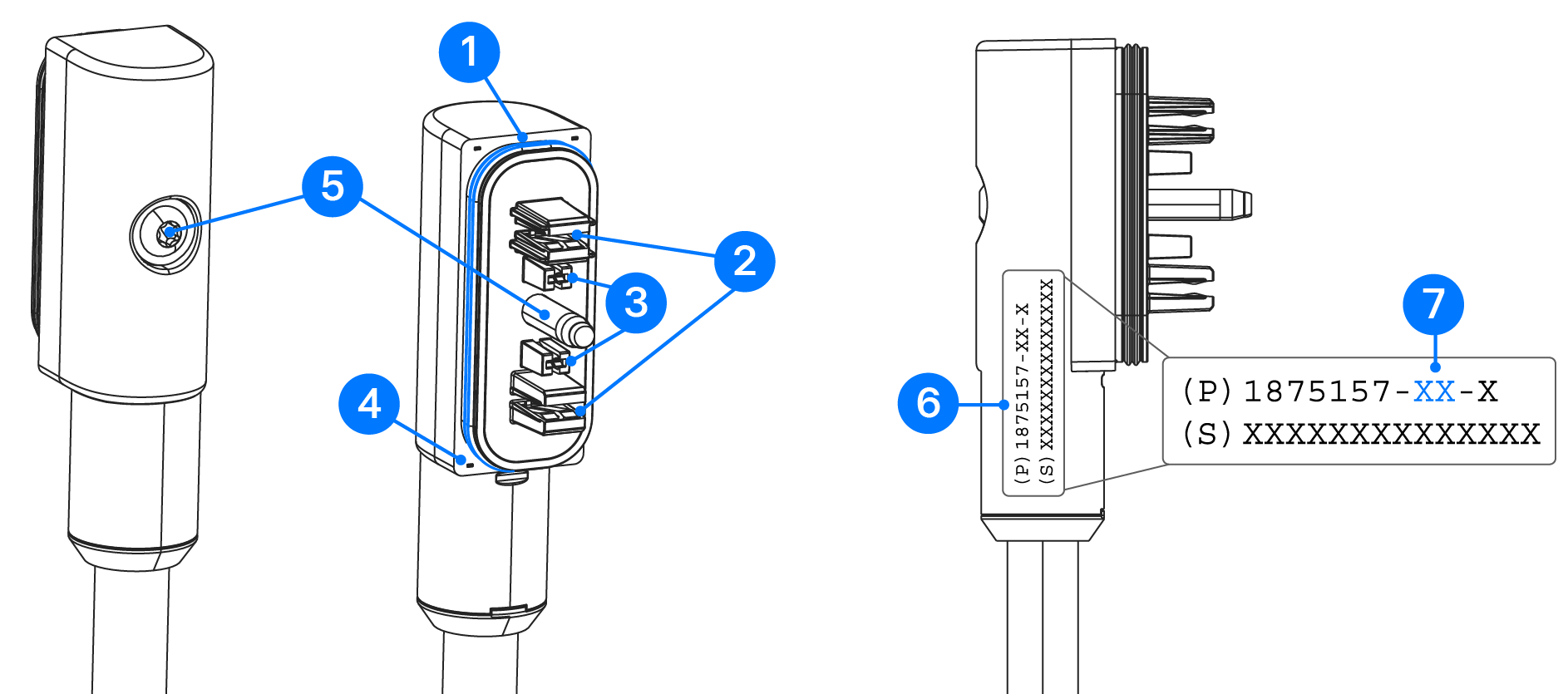

1
Dichtung
2
DC-Kontakte
3
Kommunikationsanschlüsse
4
Erdungskontakte (4)
5
Kabelbaumschraube (T40)
6
Eingeätzte Teilenummer
7
Kennung der Kabelbaumlänge in der Teilenummer
Tabelle 1. Expansion Kabelbaumoptionen
Expansion Kabelbaum-Teilenummer
Expansion Kabelbaumlänge
Tesla-Teilenr. 1875157-05-y
0,5 m (20 Zoll)
Tesla-Teilenr. 1875157-20-y
2 m (6,5 ft)
Tesla-Teilenr. 1875157-40-y
4 m (13 ft)
Anmerkung
Wenn die Erweiterungsgeräte an der Wand montiert und nur auf einer Seite der Powerwall 3 angeschlossen werden, beträgt die maximale Länge des Kabelbaums 4 m (für weitere Informationen siehe Zulässige Kabelbaumkombinationen). Wenn Erweiterungsgeräte auf beiden Seiten der Powerwall 3 angeschlossen werden, besteht keine Begrenzung der maximalen kombinierten Kabelbaumlänge.
Anmerkung
Expansion Kabelbäume können in die Anschlüsse links und rechts am Powerwall 3-Hauptgerät eingesteckt werden.
ACHTUNG

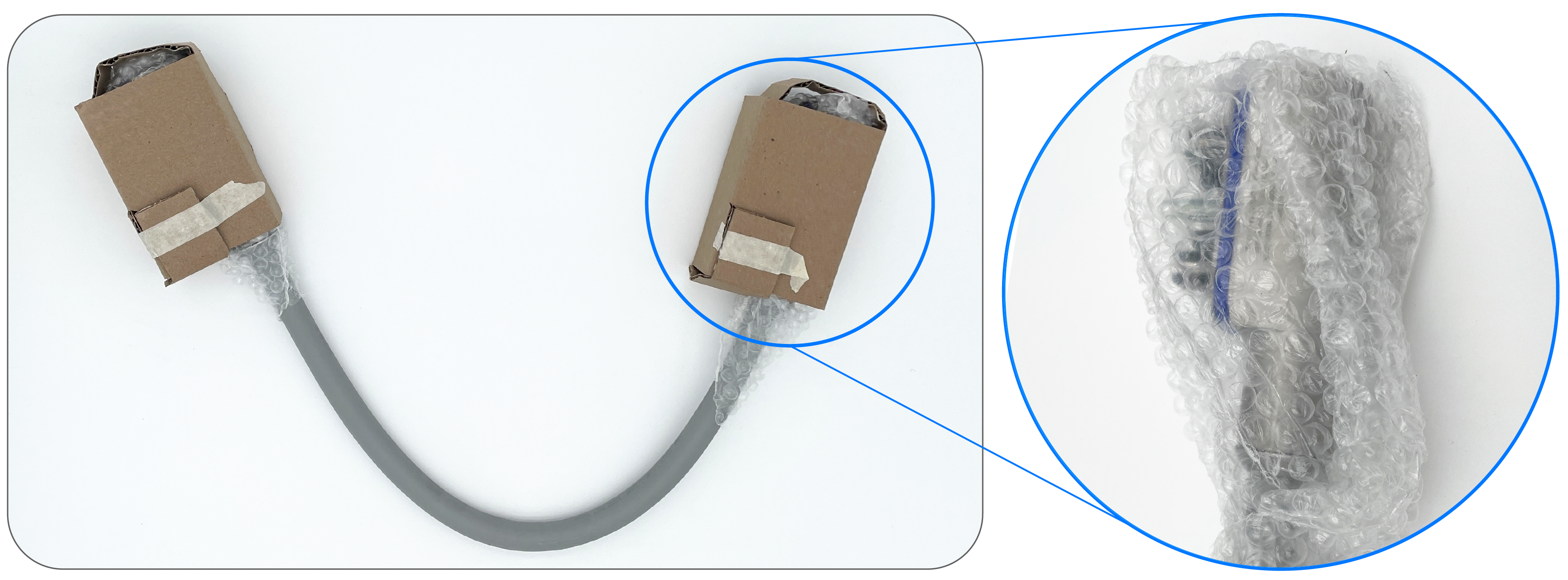

Der Expansionskabelbaum wird ab Werk in einer Schutzverpackung geliefert.
Entfernen Sie diese Schutzverpackung erst, wenn sie den Expansionskabelbaum in den Expansionsport einstecken können.
Wenn der Expansionskabelbaum ausgesteckt und beiseitegelegt werden muss, legen Sie den Stecker wieder in die Schutzverpackung.
Wenn der Expansionskabelbaum fallengelassen oder anderweitig beschädigt wurde, oder wenn Staub oder Schmutz in die DC-Kontakte und/oder Kommunikationsanschlüsse eingedrungen ist, verwenden Sie diesen Expansionskabelbaum nicht. Recyclen Sie ihn und verwenden Sie einen neuen Expansionskabelbaum
Anmerkung

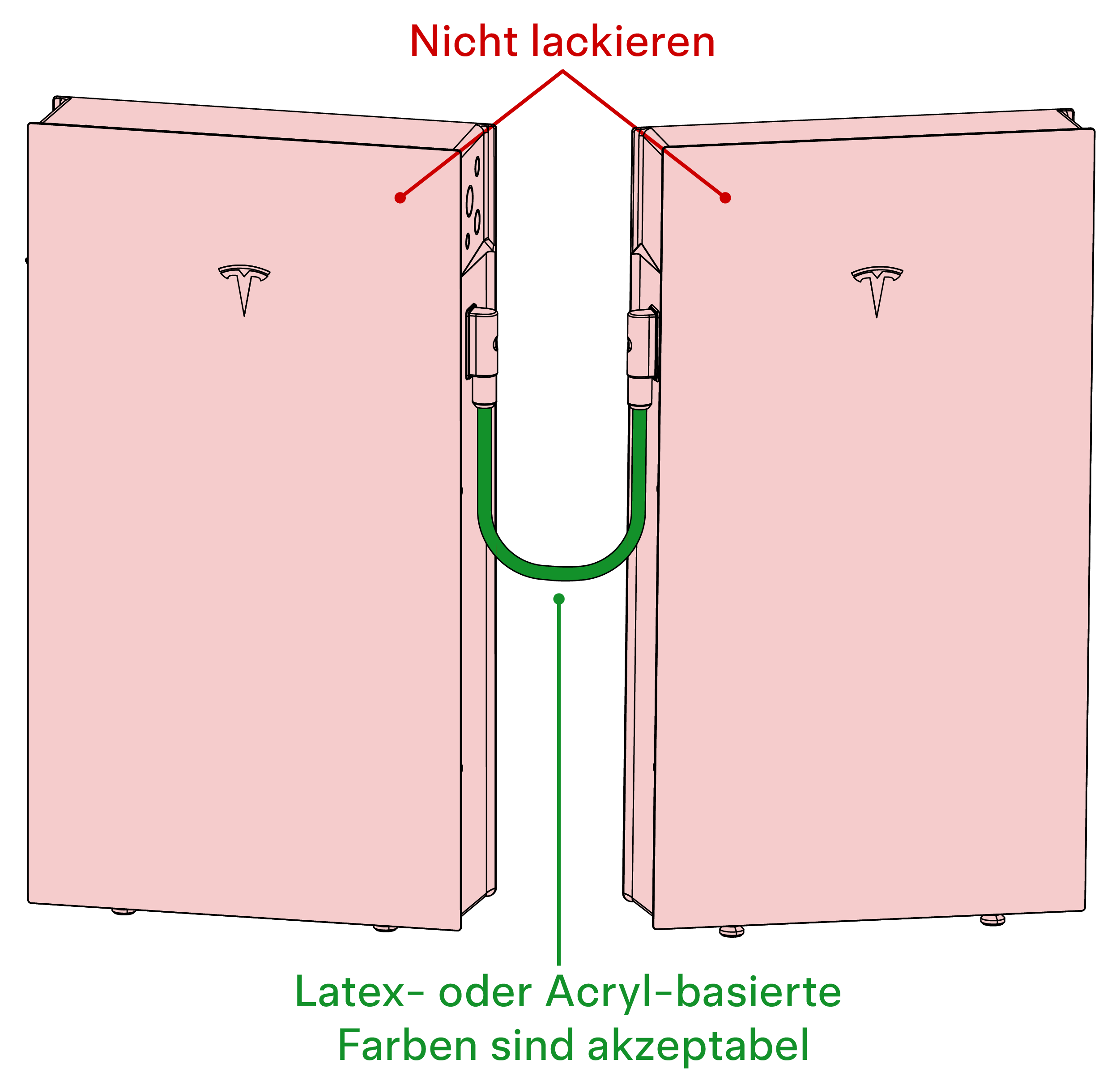

Der Erweiterungskabelbaum kann unter folgenden Bedingungen mit einem Anstrich versehen werden:
Es wird eine Farbe auf Latex- oder Acrylbasis verwendet (keine Öl-basierte Farbe verwenden)
Nur der Kabelbaum darf gestrichen werden, streichen Sie keine Stecker oder andere Teile der Powerwall 3 oder Expansion
Eine Grundierung vor dem Anstrich wird empfohlen, um die Haftung und den Verbund zu verbessern.
*Expansionskabelbäume können in die Anschlüsse links und rechts an der führenden Powerwall 3 eingesteckt werden. Siehe Wandmontage eines Expansionsgeräts für eine Tabelle aller zulässigen Kabelbaumkombinationen.

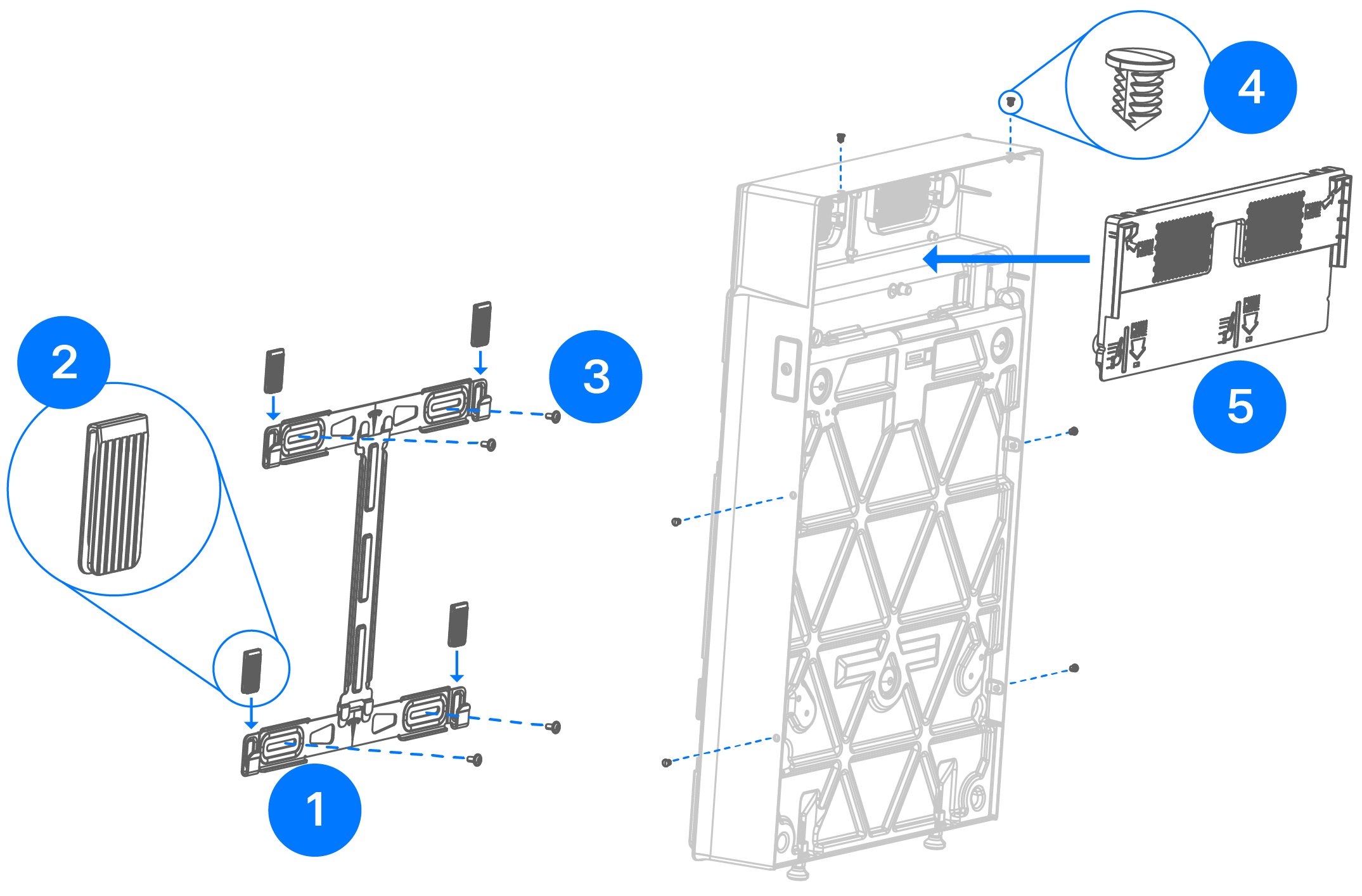

Powerwall 3 Stapel-Kit der Expansion
1
1738120-xx-y
Wandhalterung
2
1983307-xx-y
(4) Beilegscheiben für Montagehalterung
3
1978075-xx-y
(4) Torx T40 Montagehalterungsschrauben
4
1978071-xx-y
(6) Tannenbaumclips zum Verschließen der Bohrungen oben und an den Seiten des Gehäuses
5
1978068-xx-y
Lüfterfrontblende

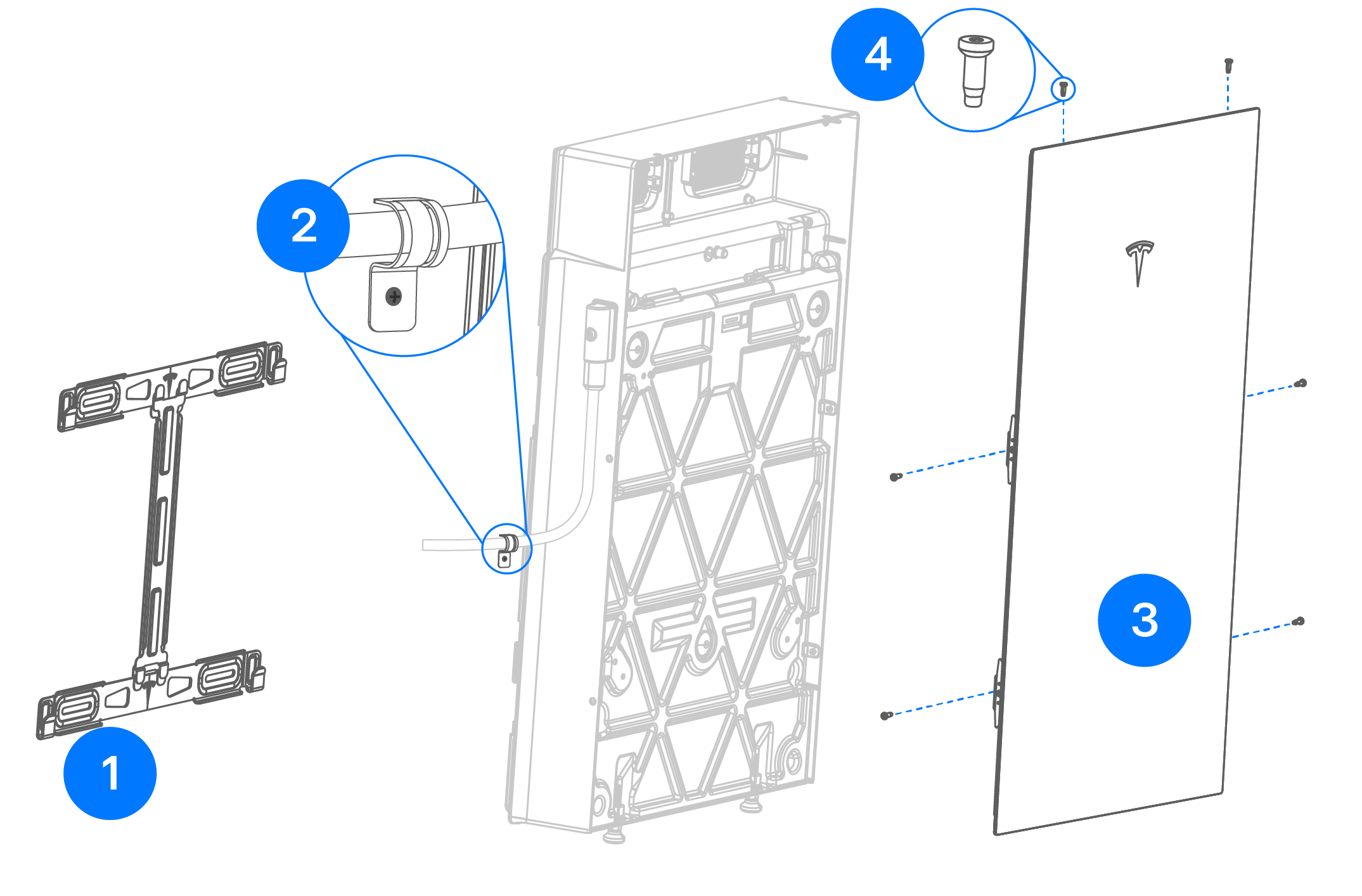

Powerwall 3 Wandmontagekit der Expansion
1
1738120-xx-y
Wandhalterung
2
1730711-xx-y
(9) Schellen zum Kabelmanagement für den Expansionskabelbaum (Schellen Bridgeport US-6171)
