Tesla Remote Meter und Stromwandler installieren

Zähler- und CT-Anordnungen planen

Stellen Sie vor der Installation des Zählers und/oder der Stromwandler sicher, dass keine der folgenden maximalen Abstände überschritten werden:

Abstand zur Messstelle Verkabelungsoption Tesla P/N (wenn anwendbar) Maximale Entfernung
Zähler an Schutzschalter Spannungskabelbaum Nicht anwendbar (im Kit enthalten) 600 mm
Wenn zusätzliche Länge erforderlich ist: 1,5 – 6 mm2 AC-Verkabelung Nicht anwendbar (Verkabelung vom Installateur zu stellen) Um die Genauigkeit sicherzustellen, halten Sie den Zähler bei Verwendung von Draht mit einem Querschnitt von 2,5 mm2 innerhalb von 61 mvon seinem Schutzschalter entfernt.
Zähler zur Messstelle Nur CT-Leitung

200 A CT: 2033376-xx-y800 A CT: 2302437-xx-y

 1,5 m
Wenn zusätzliche Länge erforderlich ist: CT-Verlängerung (3,5 m Länge) 2060713-xx-y (gleiche Verlängerung für sowohl 200 A als auch 800 A CTs) 8,5 m (CT-Verlängerung (3,5 m) + CT-Verlängerung (3,5 m) + CT-Leitung (1,5 m) = max. 8,5 m)
Zähler an Powerwall 3 TACO (kabelgebundene RS-485-Verbindung) RS-485-Kabel (RS485) 2045794-xx-y 1,2 m
Wenn zusätzliche Länge erforderlich ist: 0,2 - 1,5 mm2 Kommunikationsverdrahtung Nicht anwendbar (Verkabelung vom Installateur zu stellen) 100 m
Anmerkung
An einem Powerwall 3-Standort können sich maximal drei Tesla Remote Meter befinden: eine Verbindung über RS-485 und bis zu zwei Verbindungen über WLAN.

Den Zähler einbauen

  1. Den Zähler mit den mitgelieferten Schrauben im Hauptverteilerkasten oder auf einer anderen Oberfläche montieren.
  2. Schließen Sie die Leiter des Spannungsleitungs-Kabelbaums an einem dedizierten Leistungsschalter bis zu 16 A auf der entsprechenden Phase im Verteilerkasten an.
    Warnung
    Vor dem Herstellen der AC-Netzverbindungen den AC-Leitungsschutzschalter des Hauptanschlusses AUSSCHALTEN und gegen Wiedereinschalten sichern.
    Anmerkung
    Wenn kein dedizierter Leistungsschutzschalter zur Verfügung steht, kann der Kabelbaum an vorhandene Leistungsschutzschalter angeschlossen werden.
    1. Braunes Kabel: An L1-Pol anschließen
    2. Schwarzes Kabel: An L2-Pol anschließen
    3. Graues Kabel: An L3-Pol anschließen
    4. Blaues Kabel: Schließen Sie das Kabel an den Neutralleiter des Leitungsschutzschalters oder die Neutralleiter-Busschiene im Verteilerkasten an.
  3. Den Spannungsleitungs-Kabelbaum am Zähler anschließen (siehe Lage der RS-485-, AC- und externen Antennenanschlüsse).

Stromwandler installieren

Warnung
Sorgen Sie vor der Installation, Trennung und/oder Anpassung von Stromwandlern dafür, dass die gemessenen Stromkreise keinen Strom führen und das System vollständig stromlos ist. Wenn das System unter Strom steht, kann dies die Sicherheit des Bedieners und des Systems gefährden.
So installieren Sie einen Stromwandler:
  1. Stecken Sie den Stromwandler am entsprechenden Stromwandleranschluss am Zähler ein.
  2. Öffnen Sie den CT und platzieren Sie ihn anschließend um den/die zu messenden Leiter.
    Anmerkung

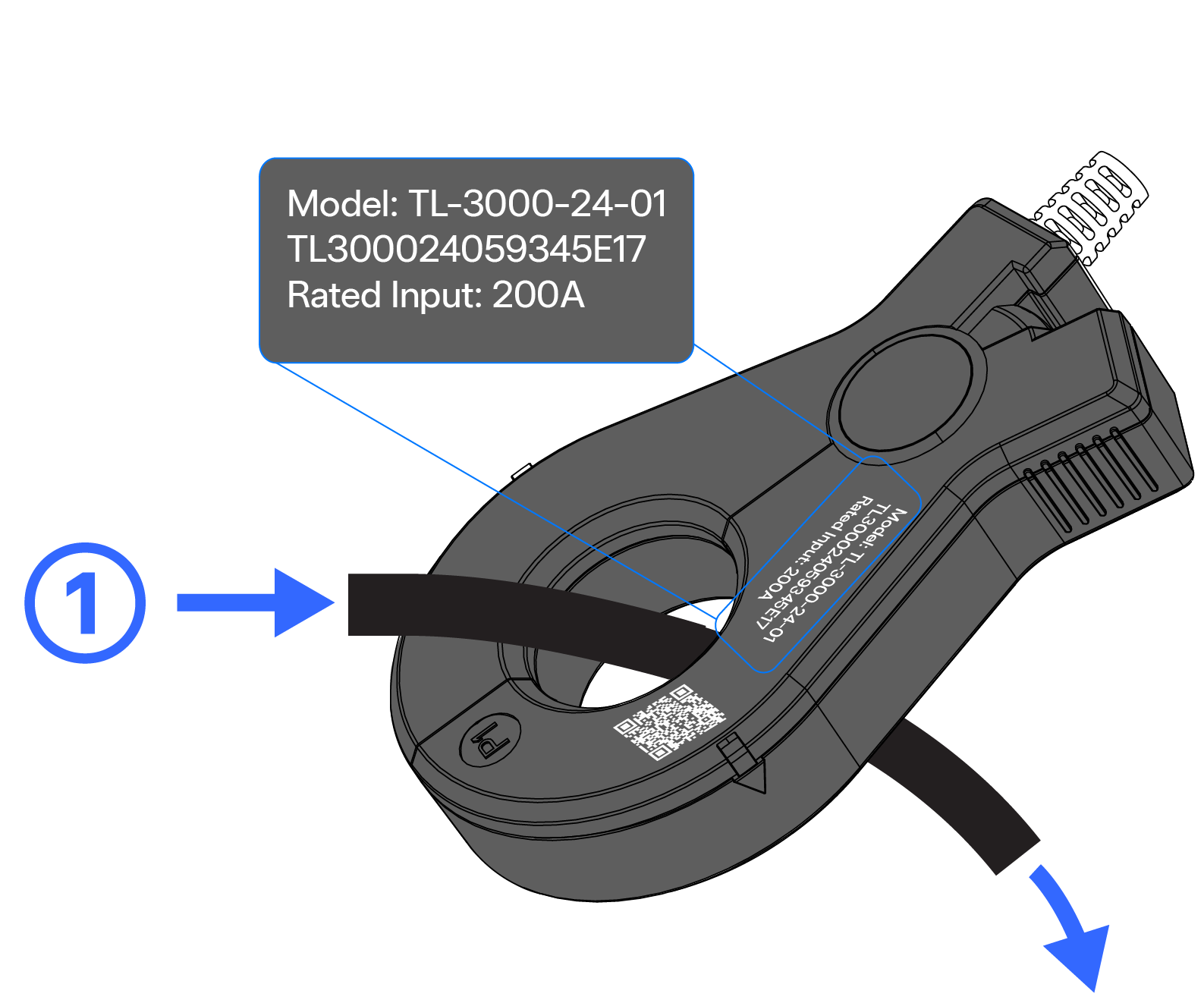

    Installieren Sie den Stromwandler unbedingt so, dass die Seite mit der weißen Aufschrift auf dem Stromwandlergehäuse zur Stromquelle zeigt (1) (Netzeingang/ Stromnetz für Anlagen-Stromwandler, Solaranlagenwechselrichter für Solaranlage-Stromwandler). Stets durch Beobachten des Leistungsflusses in der Tesla One-App überprüfen, ob sich die CTs in korrekter Ausrichtung befinden.
    Abbildung 1. CT-Ausrichtung in Bezug auf den Stromfluss
    Anmerkung

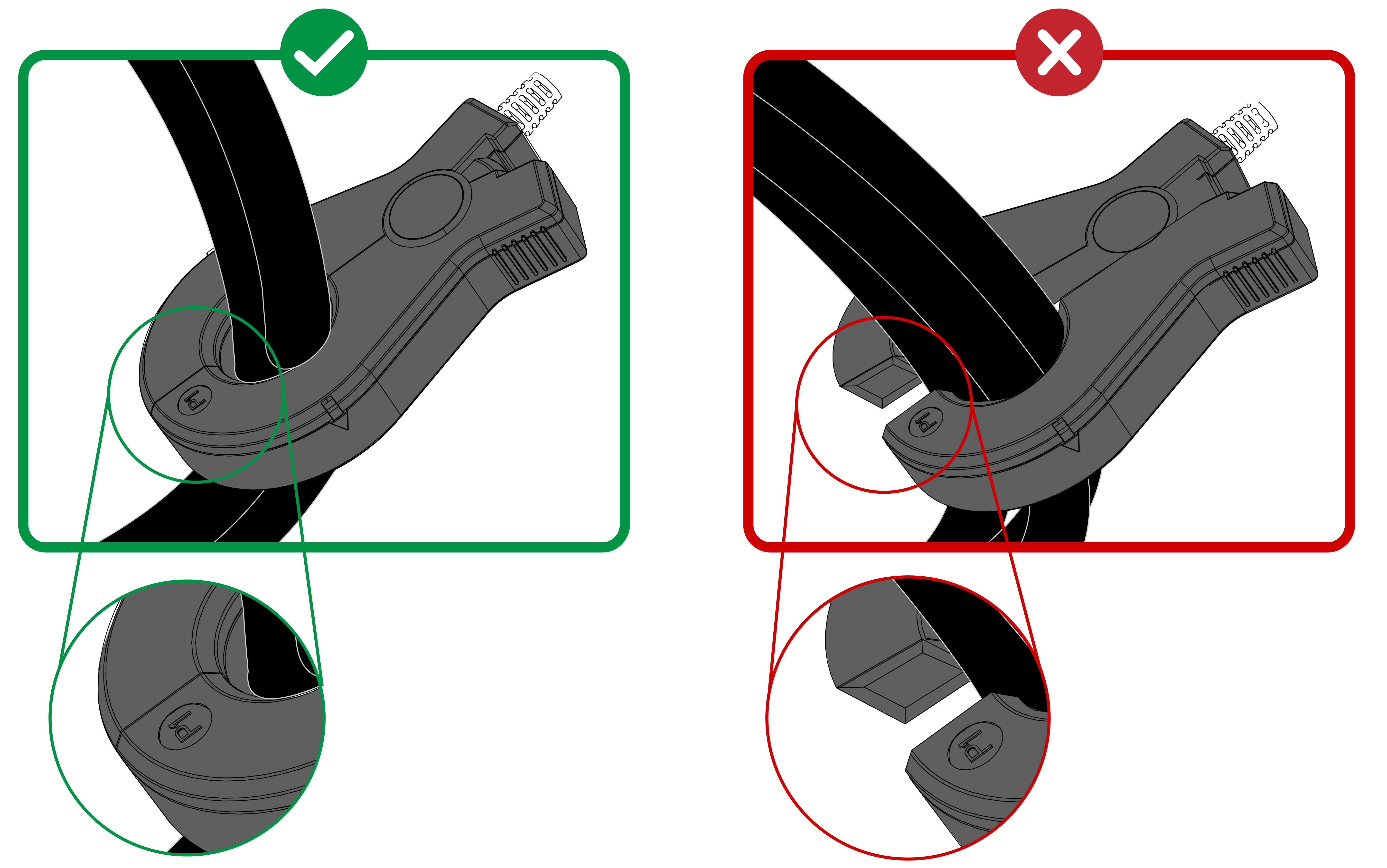

    Stellen Sie sicher, dass der Stromwandler vollständig geschlossen ist. Ein NICHT RICHTIG GESCHLOSSENER Stromwandler kann nicht korrekt messen. Dies ist insbesondere dann relevant, wenn ein Stromwandler über mehrere Leiter oder einen Draht mit großem Durchmesser installiert wird.

Verbinden Sie Tesla Remote Meter mit Powerwall 3: WLAN-Option

Bei der Verwendung von WLAN als Verbindungsmethode kann das Signal durch Metall oder Stein gestört werden, wenn der Zähler in einem Schaltschrank installiert wird, oder wenn die Entfernung zwischen dem Zähler und Powerwall 3 zu groß ist. Verwenden Sie für die beste Leistung nach Möglichkeit die mitgelieferte externe Antenne und das Antennenverlängerungskabel, um die externe Antenne zu verlängern.

Alternativ siehe Verbinden Sie Tesla Remote Meter mit Powerwall 3: Kabelgebundene RS-485-Option.

  1. Bohren Sie ein 6 mm großes Loch in den Boden des Gehäuses, um das Eindringen von Wasser zu verhindern.
  2. Führen Sie die mitgelieferte Antennenverlängerung wie unten gezeigt durch die Gehäuseöffnung.
    ACHTUNG
    Stellen Sie sicher, dass das Antennenverlängerungskabel so verlegt wird, dass es keine Hochspannungskomponenten (HV-Komponenten) berührt.
  3. Schrauben Sie die mitgelieferte Unterlegscheibe und Mutter auf die Verlängerung und dann die Antenne auf das Ende der Verlängerung.
  4. Befestigen Sie die Antenne an der Unterseite des Gehäuses.
1 Externer Antenneneingang
2 Externe Antennenverlängerung
3 Unterlegscheibe
4 Mutter
5 Externe Antenne

Die Konfiguration des Zählers, einschließlich dem Koppeln des Zählers über WLAN, muss während der Inbetriebnahme in der Tesla One App erfolgen. Anweisungen zur Inbetriebnahme finden Sie unter Tesla Remote Meter commissioning instructions in the Powerwall 3 Commissioning Guide.

Verbinden Sie Tesla Remote Meter mit Powerwall 3: Kabelgebundene RS-485-Option

Wenn Sie Tesla Remote Meter über RS-485 (RS485) mit dem Powerwall 3 Tesla Asset Controller (TACO) verbinden, schließen Sie die Verkabelung wie folgt an. Alternativ siehe Verbinden Sie Tesla Remote Meter mit Powerwall 3: WLAN-Option.
Anmerkung
Verlängern Sie das RS-485-Kabel bei Bedarf auf bis zu 100 m mit abgeschirmten Kabel mit Beilaufdraht, Leiterquerschnitt 0,2–1,5 mm2.
  1. Schließen Sie den 2-adrigen RS-485-Kabelbaum an die RS-485-Klemmen am Zähler an.
  2. Schließen Sie die Leitungen des Kabelbaums an den TACO an, indem Sie sie in den entsprechenden Remote-Stromzähler-Stecker einführen.
    Abbildung 2. RS-485-Kabelbaum angeschlossen, Erdungskabel an Powerwall 3-Geräteerdungsklemme angeschlossen
    Stift des TACO Remote ZähleranschlussesAnschlussbezeichnungKabelquerschnitt
    5RS-485 +0,2-1,5 mm2
    6RS-485 -
    Anmerkung
    Für die RS-485-Verkabelung kann ein CAT5 Kabel oder höhere verwendet werden.
  3. Schließen Sie das RS-485-Erdungskabel an die nächstgelegene verfügbare Geräteerdungsklemme an:
    Anmerkung
    RS-485-Kabelbäume mit der Tesla Teilenummer 2045794-10-A und höher enthalten das Erdungskabel. Bei früheren Versionen dieses Kabelbaums, die das Erdungskabel nicht enthalten, kann dieser Schritt übersprungen werden.
    Anmerkung
    Wenn das Tesla Remote Meter-Kit eine WAGO-Klemme enthält, verbinden Sie das RS-485-Erdungskabel mithilfe dieser mit einem größeren Kabel. Wenn keine WAGO-Klemme enthalten ist, reicht die Dimension des Erdungskabels des RS-485-Kabelbaums für den Anschluss an eine Geräteerdungsklemme oder Erdungsschiene aus.
    • Option 1: Schließen Sie das Erdungskabel an die Powerwall 3-Geräteerdungsklemme an, wie oben dargestellt.
    • Option 2: Schließen Sie das Erdungskabel an die Geräteerdungsschiene der Verteilertafel an.
      Abbildung 3. RS-485-Erdungskabel an die Geräteerdungsschiene der Verteilung angeschlossen (Beispiel mit einer Phase)

Die Konfiguration von Zähler und Stromwandler(n) muss während der Inbetriebnahme in der Tesla One App erfolgen. Siehe Tesla Remote Meter commissioning instructions in the Powerwall 3 Commissioning Guide.

Anmerkung
Wenn Sie den RS-485-Kabelbaum mit Kabeln verlängern, die eine Metallabschirmung oder einen Erdungsdraht enthalten, schneiden Sie die überschüssige Abschirmung und/oder den überschüssigen Erdungsdraht ab und isolieren Sie sie mit Isolierband.

Einschalten des Zählers

Nachdem Zähler und Stromwandler installiert wurden, kann der Schutzschalter des Zählers geschlossen werden, um diesen zur Inbetriebnahme mit Strom zu versorgen.
ACHTUNG
Schalten Sie bei Änderungen an der Zählerverkabelung und/oder Stromwandlerposition immer den Tesla Remote Meter-Schutzschalter AUS, um den Stromzähler vor der Durchführung von Arbeiten zu trennen.
