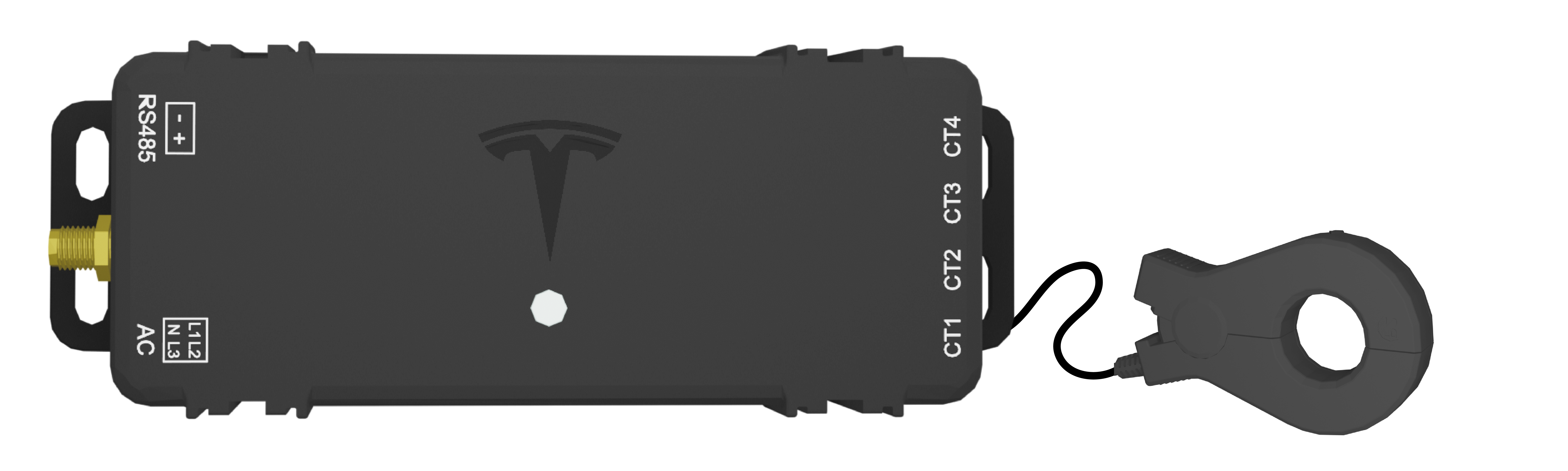

Tesla Remote-Stromzähler Technische Daten
Tesla Remote-Stromzähler Technische Daten
| Modellnummer | 2002069-00-x |
| Genauigkeit | 0,2 % |
| Nennwechselspannung | 230 VAC1 |
| AC-Frequenz | 50-60 Hz |
| Maximale Leistungsaufnahme | 3 W |
| Kompatible Stromwandler | Tesla 200-A-Stromwandler (siehe Tesla 200 A CT – Spezifikationen) |
| Verbindungsmethode | Drahtlos: WLAN (2,4 und 5 GHz) 2, 5 |
| Über Kabel: RS-485-Kabelbaum (1,2 m oder 4 Fuß)3, 4, 5 | |
| Überstrom-Schutzeinrichtung (OCPD) | Maximal 16 A |
| Abmessungen | 145 x 52 x 31 mm |
| Betriebsumgebungstemperatur | –30 °C bis 70 °C |
| Entspricht | UL 61010-1, CSA C22.2 No. 61010-1, IEC/EN 61010-1, ANSI C12.1, IEC 62052-11, IEC 62053-21 |
| Unterstützte Anwendungen | Anlage, Solaranlage, Generator, Leiter |
| Kompatible Rastertypen | 1ф L1-N, 3ф L1-L2-L3-N Sternschaltung 6 |
1 Spannungskabelbaum (600 mm oder 23,6 Zoll) ist im Tesla Remote-Stromzähler-Set enthalten. Falls zusätzliche Länge erforderlich ist, kann der Spannungskabelbaum mit Wechselstromverkabelung in 1,5–6 mm2 verlängert werden. Um die Genauigkeit sicherzustellen, halten Sie den Zähler bei Verwendung von Draht mit einem Querschnitt von 2,5 mm2 innerhalb von 61 m von seinem Schutzschalter entfernt.
2 Eine externe WLAN-Antenne und ein Antennenverlängerungskabel sind im Tesla Remote-Stromzähler-Set enthalten. Bei Verwendung von WLAN als Verbindungsmethode können Fernzähler in Lastverteilern Signalstörungen ausgesetzt sein, besonders wenn eine Verteilerabdeckung montiert ist. Verwenden Sie für die beste Leistung nach Möglichkeit die mitgelieferte externe Antenne und das Antennenverlängerungskabel, um die externe Antenne zu verlängern.
3 Ein RS-485-Kabelbaum ist nicht im Tesla Remote-Stromzähler-Set enthalten; er kann separat bestellt werden (Tesla-Teilenr. 2045794-00-x).
4 Wenn die Länge des RS-485-Kabelbaums nicht ausreicht, können Kommunikationskabel in 0,2–1,5 mm2 Kommunikationskabel können verwendet werden, um die Länge auf maximal 100 m oder 328 Fuß zu verlängern.
5 Ein Powerwall 3-Standort kann maximal (2) Tesla Remote-Stromzählers haben; (1) verbunden über RS-485-Kabelbaum zur Messung des Standorts und (1) weiteres verbunden über WLAN zur Messung der AC-gekoppelten Solaranlage. Verbinden Sie nicht (2) Tesla Remote-Stromzählers über WLAN.
6 Der Anschluss an L1 und Neutral ist immer erforderlich.
Tesla 200 A CT – Spezifikationen
| Modellnummer | 2033376-00-x |
| Kapazität | 200 A |
| Isolationsnennwert | 600 V |
| Leitungslänge | 1,5 m 7 |
| Optionale Erweiterung | 3,5 m |
| Optionaler Y-Splitter | Nicht verfügbar |
| Abmessungen (L, B, H) | 86 x 55 x 18 mm |
| Fenstergröße | 24 mm |
| Betriebstemperatur | –30 °C bis 85 °C |
7 Wenn die CT-Leitungslänge nicht ausreicht, die CT-Leitungen nicht spleißen. Es können bis zu (2) CT-Verlängerungen verwendet werden, um die Länge auf maximal 8,5 m zu verlängern (1,5-m-CT-Leitung + 3,5-m-Verlängerung + 3,5-m-Verlängerung).
8 Verlängerung ist nicht im Tesla Remote-Stromzähler-Set enthalten und kann einzeln bestellt werden (Tesla-Teilenr. 2060713-xx-y).
