Gerätewand aus Beton oder Mauerwerk

Die Mindestfestigkeit muss 11 MPa betragen.

Mindestens vier (einen in jeder Ecke, in jedem verfügbaren Verankerungsschlitz) 10-mm-Betonanker mit ausreichender Länge für 50 mm Eindringtiefe in das Material verwenden.

Die Anker dürfen nicht innerhalb von 305 mm von Wandkanten oder 38 mm von Mauersteinkanten angebracht werden.

Feste Betonwand

Die Mindestfestigkeit muss 18 MPa betragen.

Mindestens vier (einen in jeder Ecke, in jedem verfügbaren Verankerungsschlitz) 10-mm-Betondübel mit ausreichender Länge für mindestens 64 mm Eindringtiefe in die Wand verwenden.

Ziegelwand

(Doppeltes und einfaches Ziegelmauerwerk)

Die Mindestfestigkeit muss 12 MPa betragen.

Mindestens vier (einen in jeder Ecke, in jedem verfügbaren Verankerungsschlitz) 6-mm-Mauerdübel mit ausreichender Länge für 79 mm Eindringtiefe verwenden.

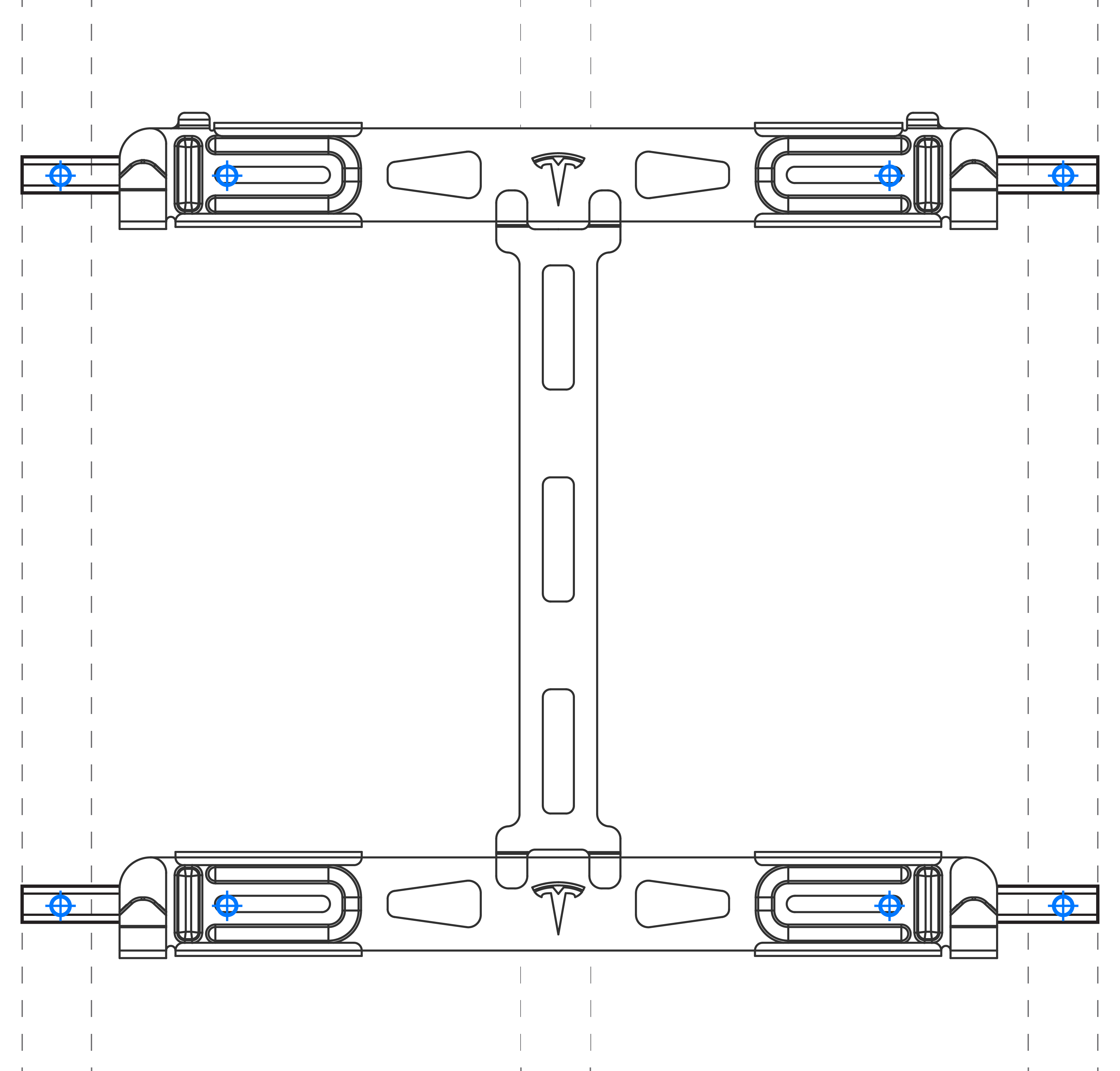

Schienen müssen eine Dicke von mindestens 1,8 mm (12 Gauge) und eine Länge von entweder 22 mm oder 41 mm aufweisen.

Bei der Montage an Holzständern befestigen Sie jede Schiene an mindestens zwei Trägern. Verwenden Sie dazu pro Ständer mindestens eine 6-mm-Holzschraube mit Unterlegscheibe und mit einer Eindringtiefe in den Ständer von mindestens 64 mm.

Bei der Montage an Metallständern befestigen Sie jede Schiene an mindestens drei Ständern. Verwenden Sie dazu pro Ständer mindestens eine Blechschraube Nr. 14 6 mm mit Unterlegscheibe und mit einer Eindringtiefe in den Ständer von mindestens 3 Gewindegängen.

Zur Befestigung der Halterung an den Trägern mindestens vier (eine in jeder Ecke) 10-mm-Sechskantschrauben mit Unterlegscheiben und Schienenmuttern verwenden.

Kanalschienen dürfen eine maximale ungestützte Länge von 610 mm haben und nicht auskragend sein.

Holzständer 305 mm bis 432 mm

Bei direkter Verankerung in Holzständern verwenden Sie mindestens vier (eine in jeder Ecke) 6-mm-Holzschrauben mit Unterlegscheiben, die so lang sein müssen, dass sie mindestens 64 mm tief in die Ständer eindringen.

Holzständer 305 mm bis 432 mm

Bei einer Verankerung zwischen Holzständern sind mindestens 38 mm x 89 mm große Blöcke zu verwenden, die mit zwei 16d (89 x 4 mm)-Nägeln in die Ständer genagelt oder mit vier 8d (64 x 3 mm)-Nägeln in die Ständer genagelt werden. Verwenden Sie mindestens vier (eine in jeder Ecke) 6-mm-Holzschrauben mit Unterlegscheiben, die so lang sein müssen, dass sie mindestens 64 mm tief in die Unterlegplatte eindringen.

Metallständer 305 mm bis 432 mm

Bei einer direkter Verankerung an Metallständern müssen die Ständer eine Dicke von mindestens 1,25 mm (18 Gauge) haben. Verwenden Sie mindestens vier (eine in jeder Ecke) Blechschrauben Nr. 14 (6 mm) mit Unterlegscheiben, die so lang sind, dass sie mindestens 3 Gewindegänge über den Ständer hinausgehen.

Wenn eine Verstärkung zwischen den Ständern erforderlich ist, muss die Verstärkung mindestens eine Dicke von 1,25 mm (18 Gauge) aufweisen. Befestigen Sie die Verstärkung an den Metallständern mit Winkelklammern der Größe 76 x 76 mm und einer Dicke von 1,8 mm (12 Gauge) oder Simpson SFC2.25 Klammern mit zwei Blechschrauben Nr. 10 in jedem Ständer.
