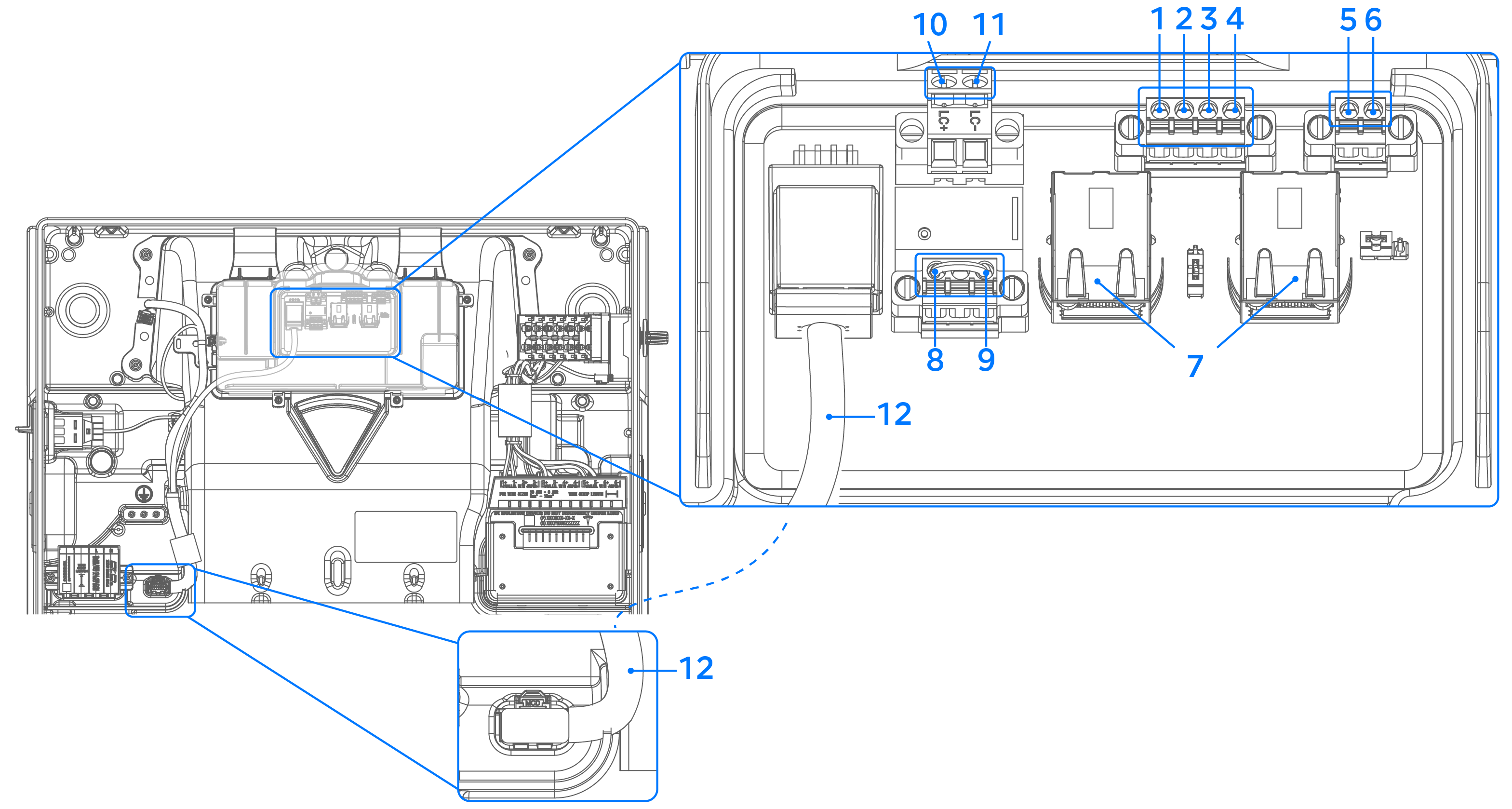

Laagspanning en communicatiebedrading Tesla Asset Controller (TACO)

Communicatiebedrading naar Backup Gateway 2

Informational PurposesAn informational icon, calling your attention
Opmerking
Raadpleeg de plaatselijke voorschriften en normen voor correcte bedrading en draadkleuren.
Naam van klem Aanbevolen kabelkleur Kabeldoorsnede
1 CN – (CAN LO) Oranje 0,2 - 1,5 mm2
2 CN + (CAN HI) Blauw 0,2 - 1,5 mm2
3 GND (aarding) Zwart 1 - 1,5 mm2
4 12V+ (Logic +) Rood 1 - 1,5 mm2

Tesla Remote Meter Bedrading

Naam van klem Aanbevolen kabelkleur Kabeldoorsnede
5 RS-485 + Rood 0,2 - 1,5 mm2
6 RS-485 - Zwart 0,2 - 1,5 mm2

Ethernetaansluitingen

Naam van klem Aanbevolen kabelkleur Draadvereisten
7 RJ45 Ethernet-aansluitingen - CAT5- of CAT6-ethernetbekabeling (zie Ethernetbedrading met RJ45-connectoren voorbereiden)

(Optioneel) Bedrading uitschakelaar systeembedrading

Naam van klem Aanbevolen kabelkleur Kabeldoorsnede
8 RSD + Rood 0,2 - 1,5 mm2
9 RSD - Zwart 0,2 - 1,5 mm2
Informational PurposesAn informational icon, calling your attention
Opmerking
De klem tussen de twee RSD-aansluitingen wordt niet gebruikt.

Hulpbedrading

Naam van klem Aanbevolen kabelkleur Kabeldoorsnede
10 Belastingregeling + - 0,2 - 1,5 mm2
11 Belastingregeling - - 0,2 - 1,5 mm2

Laagspanningskabel TACO

Naam van klem Aanbevolen kabelkleur Kabeldoorsnede
12 Laagspanningsharnas TACO (levert 12V-voeding aan TACO) - -
