Powerwall 3 wordt geleverd met (6) ferrietkern klemmen voor AC-bedrading en beschermende aarde voor de Powerwall. Extra ferrietkernen worden in de fabriek geïnstalleerd voor de PV-bedrading en de laagspanningskabel van de Tesla Asset Controller (TACO).
Let op!
Ferrietkernen zijn breekbaar; ga er voorzichtig mee om.
Let op!
Zorg ervoor dat alle geleiders goed zijn gestript, zodat er geen geleiders onder spanning in contact komen met de ferrietkernen.
Opmerking
Alle ferrietkernen die worden meegeleverd met de Powerwall 3 hebben een gespleten kern; ze kunnen worden geopend om rond de geleider(s) te worden geplaatst in plaats van ze over de geleider(s) te leggen.
Installeer de kleine vierkante ferrietkern klem rond de TACO in de fabriek geïnstalleerde kabelboom.
Opmerking
Als de ferrietkern al door de fabriek is geïnstalleerd, slaat u deze stap over. Als de accessoiretas een extra kleine vierkante ferrietkern bevat terwijl er al een op de kabelboom is geïnstalleerd, kan de extra ferrietkern worden gerecycled of bewaard als reserve.
Installeer (1) van de medium ferrietkern klemmen rond L1 en N. Zorg ervoor dat de ferrietkern zo dicht mogelijk bij de AC-connector zit zonder de draden te buigen of te vervormen.
Installeer (1) van de medium ferrietkern klemmen rond L1, N en de beschermende aarde.
Installeer de (1) kleine klemferrietkern rond de beschermende aarde.
Installeer de (2) gemarkeerde (met roze sticker) medium ferrietkern klemmen rond L1 en N boven in de bedradingsruimte.
Zet alle ferrietkernen vast met de meegeleverde kabelbinders.

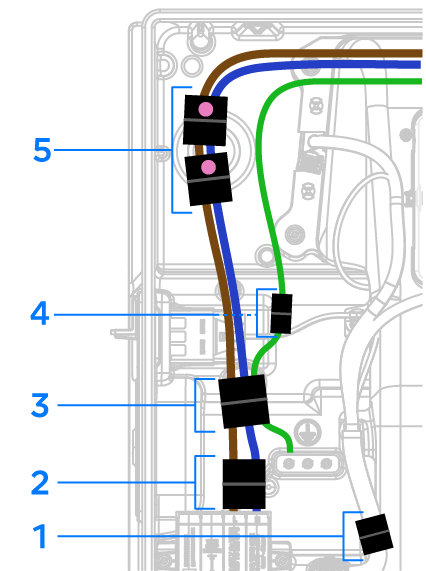

Figuur 1. Ferrietkern rond AC-geleiders en beschermende aarde

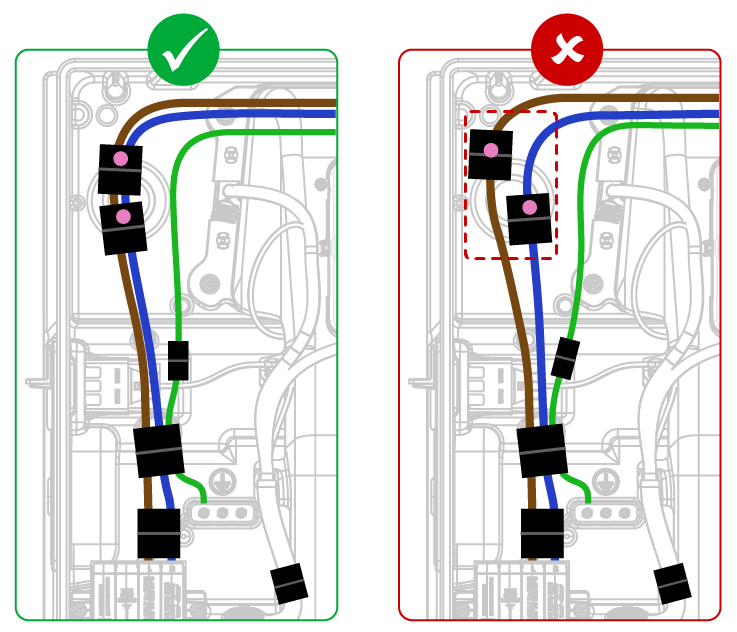

Opmerking
Zorg ervoor dat de ferrietkernen worden geïnstalleerd zoals hier beschreven; klem bijvoorbeeld geen ferrietkern rond alleen L1 of N als deze rond zowel L1 als N moet worden geklemd:
