Ethernetbedrading met RJ45-connectoren voorbereiden

Aanbevolen gereedschap

  • RJ45 Ethernet-krimptang
  • Ethernet-tester

Ethernetbedrading voorbereiden

  1. Knip de gewenste lengte CAT5-draad af.
    Informational PurposesAn informational icon, calling your attention
    Opmerking
    Zie De kabellengte tussen onderdelen plannen voor de maximale kabellengte tussen componenten.

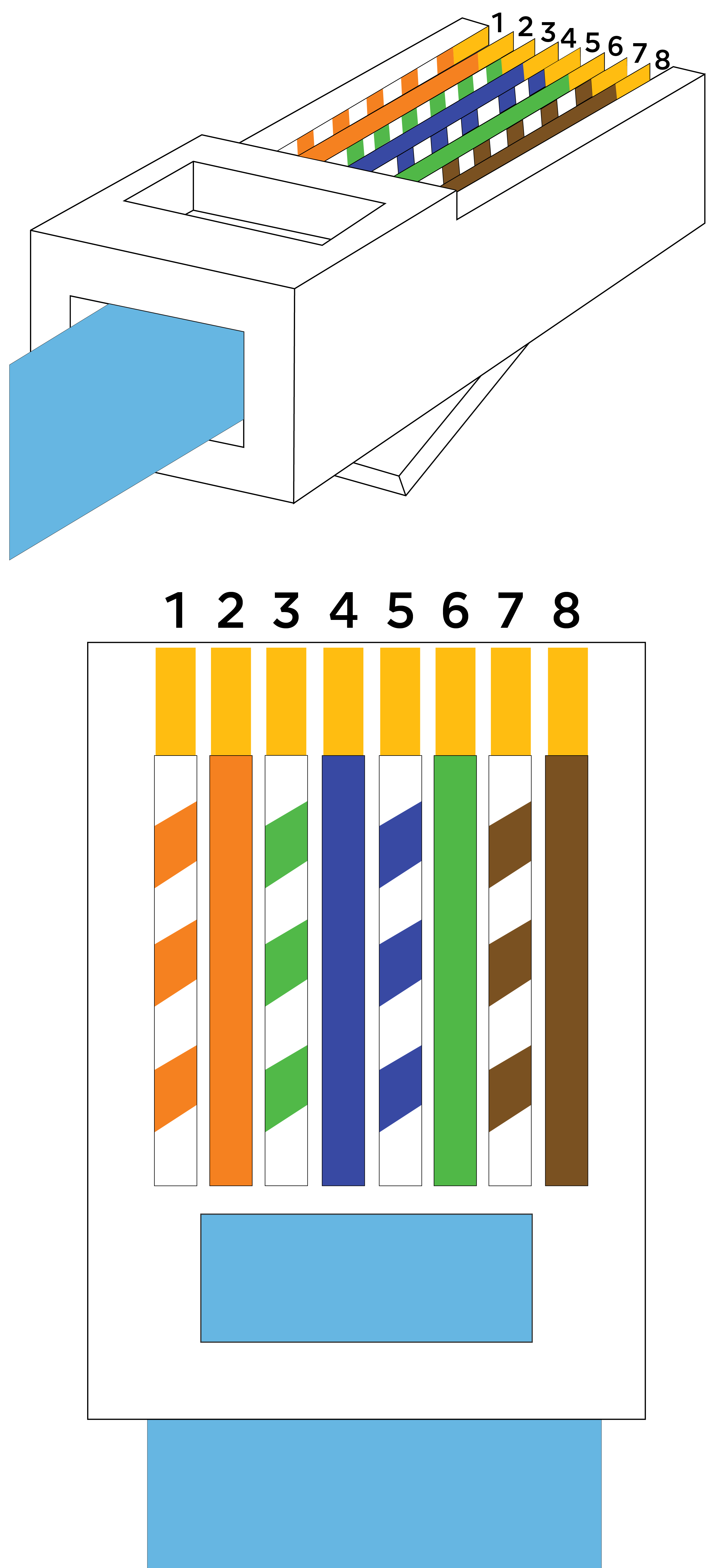

  2. Gebruik een RJ45 Ethernet-krimptang en krimp de RJ45-connectoren volgens de T-568B-draadkleurenstandaard zoals hieronder weergegeven:
    Pin-outDraadkleur
    		1Oranje gestreept
    2Oranje
    3Groen gestreept
    4Blauw
    5Blauw gestreept
    6Groen
    7Bruin gestreept
    8Bruin
  3. Test de ethernetkabel met een ethernettester. Controleer of de metingen aan beide uiteinden van de kabel overeenkomen, van 1-8 in oplopende volgorde.
