Powerwall 3 LED-gedrag
Tesla Logo-LED
Powerwall 3 heeft een led-verlicht logo. Expansion units hebben geen LED en het logo wordt dus niet verlicht. Het volgende diagram en de volgende tabel zijn alleen relevant voor Powerwall 3-units (niet voor Expansion-units).
| LED-status | Signaal |
|---|---|
| Effen wit | Normale werking |
| Wit knipperend | Powerwall 3 is inactief. Zal in de slaapstand worden gezet als er geen acties worden ondernomen |
| Uit | Powerwall 3 staat uit of in slaapstand |
| Rood knipperend | Fout in omvormer (PWS), bijv. AFCI of GFCI, enz. |

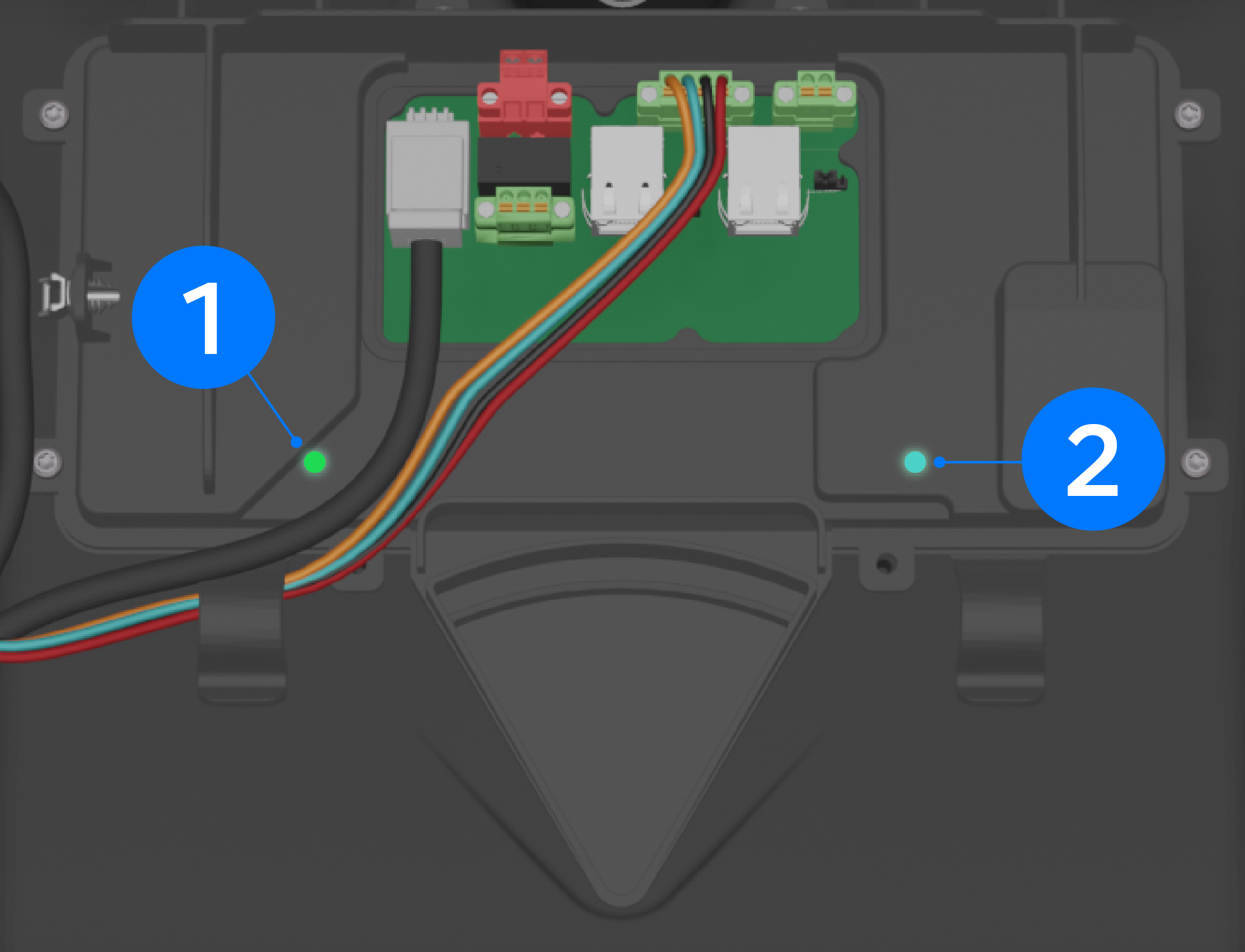

TACO-LED’s (Tesla Asset Controller)
| Voedings-LED ➀ | Status-LED ➁ | Status | Details |
|---|---|---|---|
| Effen Groen | Effen lichtblauw | Klaar voor inbedrijfstelling | TACO wordt van stroom voorzien en de configuratietoepassing wordt uitgevoerd. TeslaPW-netwerk hoort te verzenden |
| Effen groen | Effen groen | Niet klaar voor inbedrijfstelling | TACO is ingeschakeld, maar de configuratietoepassing is nog niet ingeschakeld. Als Powerwall 3 permanent in deze status blijft, neemt u contact op met Install Support |
| Effen groen | Rood | Niet klaar voor inbedrijfstelling | TACO wordt van stroom voorzien, maar het apparaat is nog aan het opstarten. Als Powerwall 3 permanent in deze status blijft, neemt u contact op met Install Support |
| UIT | UIT | TACO wordt niet van stroom (12V) voorzien |
Let op dat de voeding kan worden geleverd door de Backup Gateway 2 12V of interne 12V.
|
Opmerking
Tijdens een firmware-update kan LED 2 rood knipperen. Dit is verwacht gedrag en het knipperen zal stoppen zodra de firmware-update is voltooid.
Opmerking
De TACO-LED's zijn niet zichtbaar wanneer de Powerwall 3-voorklep is geïnstalleerd.
