Een locatie kiezen die voldoet aan de ruimtevereisten van Powerwall 3

Powerwall 3 vereist voldoende ruimte voor installatie, bekabeling en luchtstroom. De tussenruimte aan weerszijden van de eenheden en tussen de eenheden moet ervoor zorgen dat er voldoende ruimte is voor ventilatie en warmtebeheer. Installeer niets binnen de vereiste vrije ruimte boven de Powerwall 3, of iets dat kan vallen en de eenheid kan beschadigen. Monteer de Powerwall 3 niet horizontaal of ondersteboven.

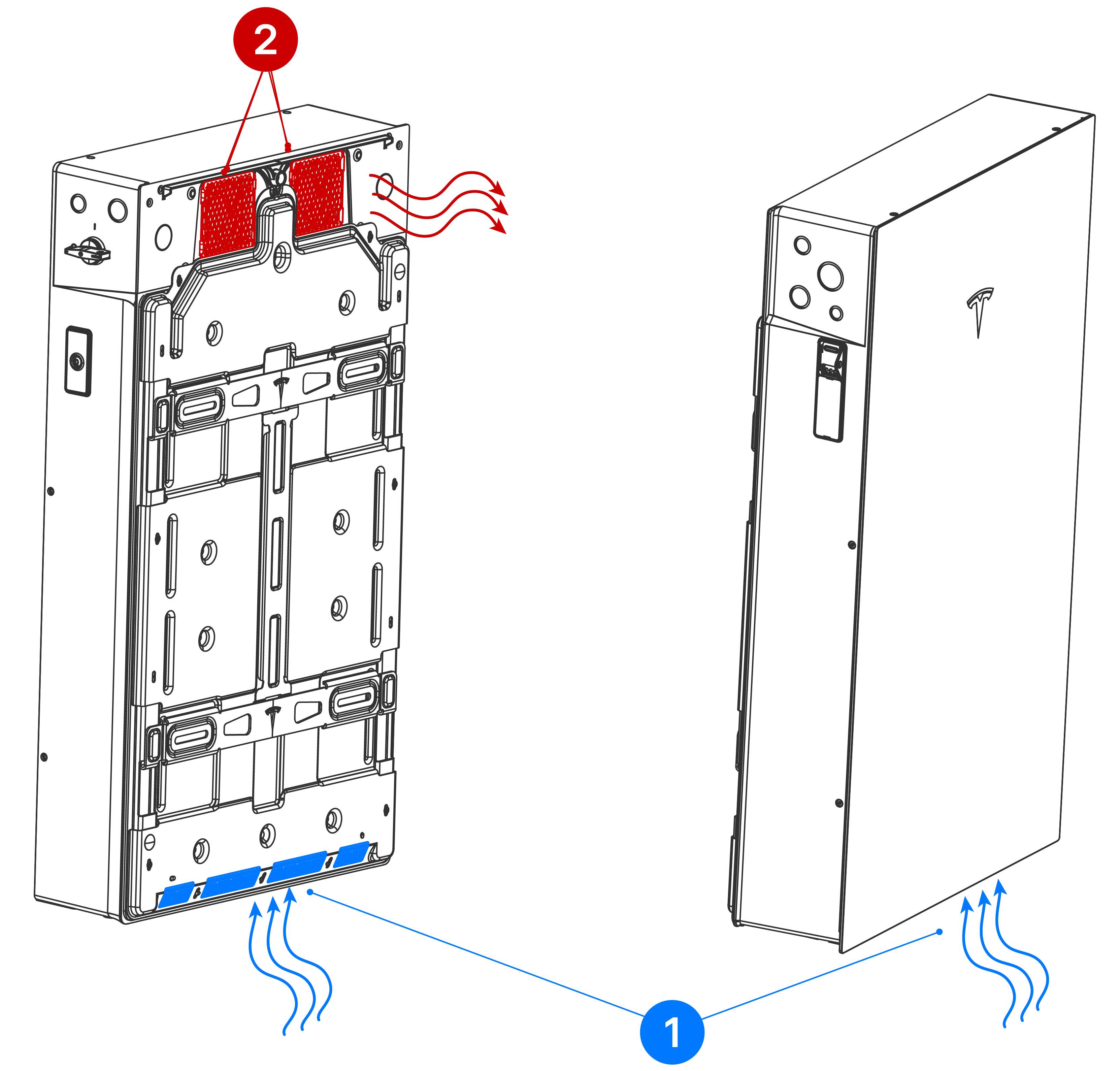

Figuur 1. Powerwall 3 Luchtinlaatopeningen **(1)** en uitlaatopeningen **(2)**

Let op!

Zorg er niet alleen voor dat aan alle vereisten voor vrije ruimte wordt voldaan, maar ook dat dePowerwall 3 wordt geïnstalleerd op een vlak oppervlak dat vrij is van obstructies of uitsteeksels die de Powerwall kunnen beschadigen of de luchtstroom kunnen belemmeren. De luchtopeningen aan de achterkant en onderkant van de voorkant van het apparaat moeten vrij blijven van obstructies en ophoping van vuil (zoals gebladerte of stof).

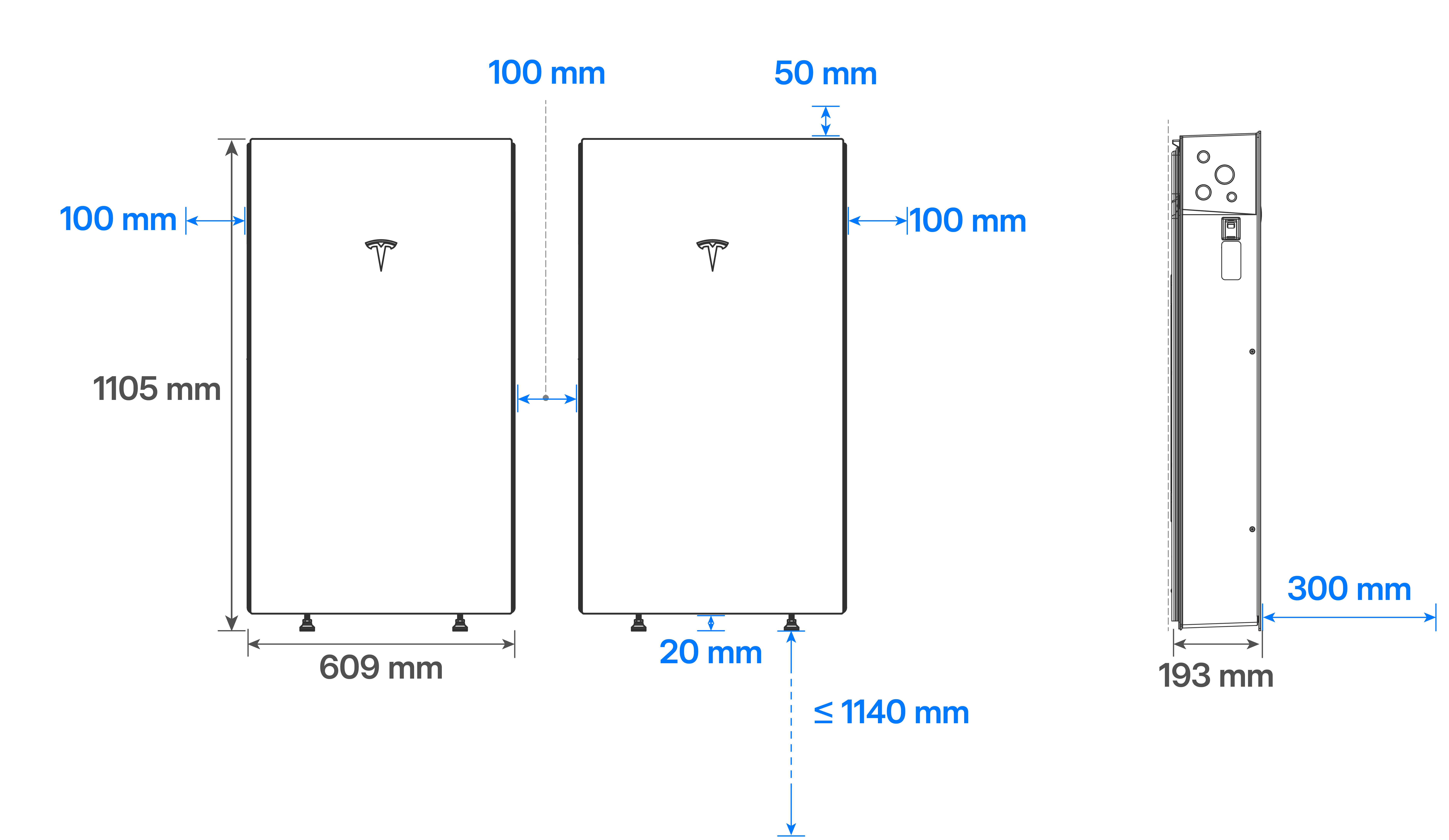

Figuur 2. Powerwall 3 Minimale montageafstanden


Minimumafstand vanaf de linkerkant	100 mm
Minimumafstand vanaf de rechterkant	100 mm
Minimale vrije ruimte boven de Powerwall	50 mm
Minimale vrije ruimte onder de Powerwall	20 mm
Minimale vrije ruimte tussen naast elkaar geplaatste Powerwalls	100 mm ¹
Minimale vrije ruimte voor de Powerwall	300 mm ²
Maximale hoogte boven de grond	1140 mm tot onderkant van voeten van de eenheid³^,4
Maximale stand uit het lood	+/– 2° links-rechts

¹Tesla raadt aan minimaal 150 mm (6 inch) ruimte te laten tussen naast elkaar geplaatste apparaten om voldoende ruimte te laten voor de bedrading en toegang tot de aan/uit-schakelaar.

²Deze minimale ruimte moet te allen tijde worden aangehouden, omdat dit zorgt voor een geschikte luchtstroom voor de Powerwall 3 Houd er rekening mee dat er meer ruimte nodig kan zijn, afhankelijk van de plaatselijke voorschriften en/of omstandigheden ter plaatse.

³Zie STAP 3: De Powerwall 3 aan de muur bevestigen met een muurbeugel voor de montagebeugelhoogte als de aan/uit-schakelaar van de Powerwall 3 zich op minder dan 6 ft 7 in van de vloer moet bevinden.

⁴Raadpleeg Powerwall 3 Massamiddelpunt bij montage van de Powerwall 3 boven de grond of in een gestapelde configuratie met Expansion.

Opmerking

Powerwall 3 heeft een ventilator die een zacht gezoem produceert tijdens het gebruik, vergelijkbaar met een gewone koelkast. Het volume van het geluid is afhankelijk van de omgevingstemperatuur en het werkingsvermogen. Houd rekening met dit geluidsniveau wanneer u kiest waar u de Powerwall 3wilt installeren.
