Powerwall 3 AC- en PV-bedrading

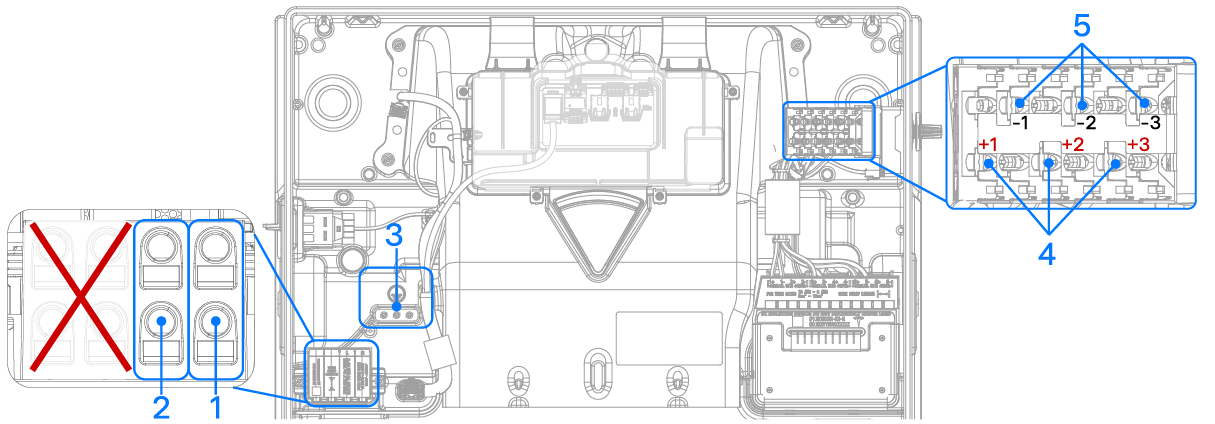

Naam van klem Aanbevolen kabelkleur Draadmaat
1 N (nul) Blauw 6 - 25 mm2
2 L1 (fase 1)
Informational PurposesAn informational icon, calling your attention
Opmerking
De twee klemmen links van L1 worden niet gebruikt.
 Bruin
3 Beschermende aardklemmen Groen 2,5 - 25 mm2
4 Geïntegreerde DC-scheidingsschakelaar Positieve ingangen (PV 1+, 2+, 3+) Rood Gebruik vorkklemmen; Tesla beveelt het volgende of een gelijkwaardig product aan:
  • TE Connectivity P/N 165015 (4 - 6 mm2 draadgrootte)
5 Geïntegreerde DC-scheidingsschakelaar Negatieve ingangen (PV 1-, 2-, 3-) Zwart
Informational PurposesAn informational icon, calling your attention
Opmerking
De twee meest linkse klemmen in de AC-connector worden niet gebruikt.
Informational PurposesAn informational icon, calling your attention
Opmerking
Uitgangsklemmen voor wisselstroom zijn berekend op minimaal 90 °C.
Informational PurposesAn informational icon, calling your attention
Opmerking
Gebruik alleen koperen geleiders in de PV-connector en GND-klemmen.
Informational PurposesAn informational icon, calling your attention
Opmerking
PV-ingangsklemmen (MPPT DC-ingangen) zijn geschikt voor minimaal 75 °C.
