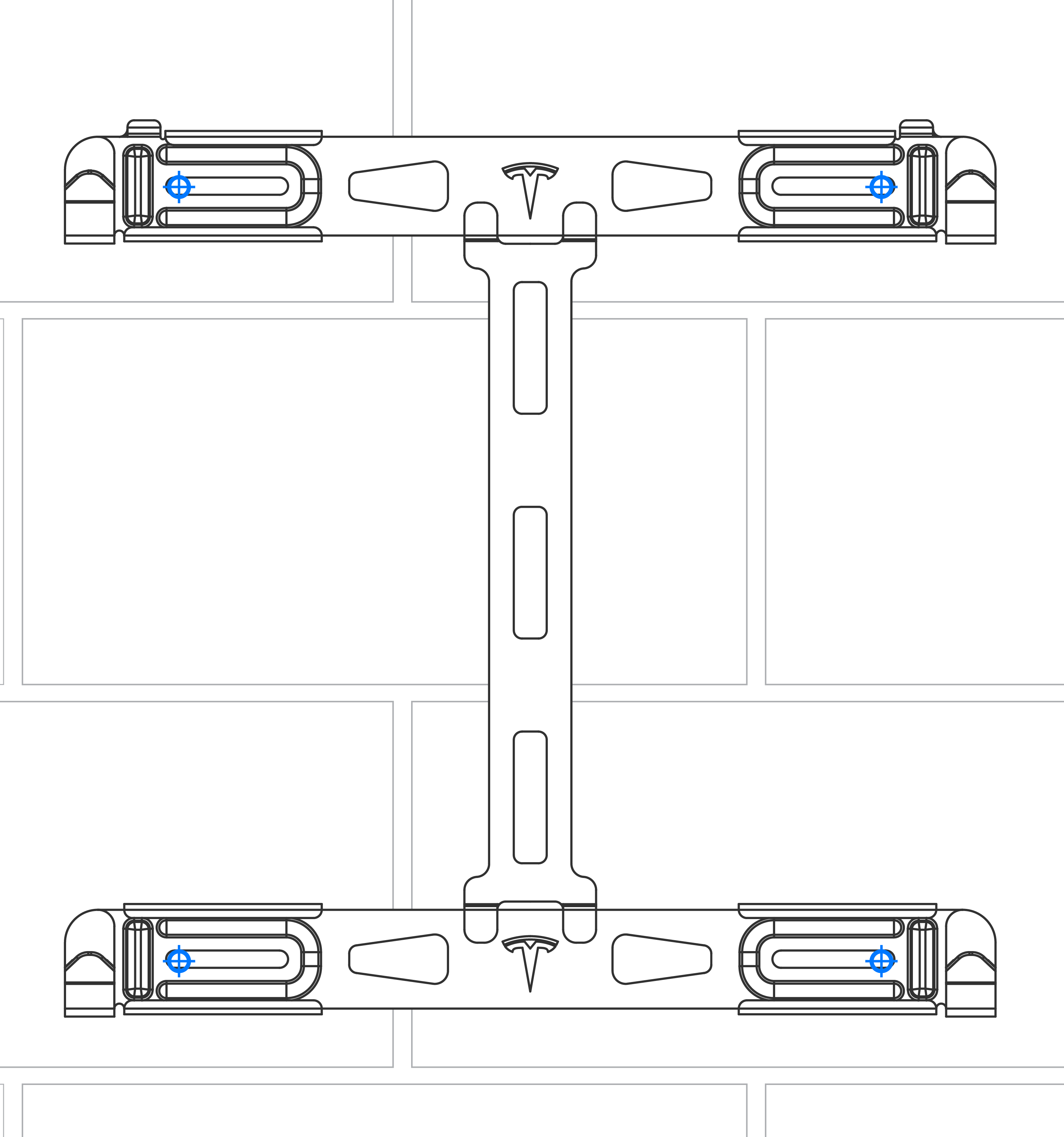

Muur met betonmetselwerkblokken

De minimale sterkte moet zijn: 11 MPa.

Gebruik minstens vier (één in elke hoek, in elke beschikbare ankersleuf) betonankers van 10 mm met voldoende lengte voor een verankering van 50 mm in het materiaal.

Ankers mogen niet worden geïnstalleerd binnen 305 mm van muurranden of 38 mm van randen van metselwerkblokken.

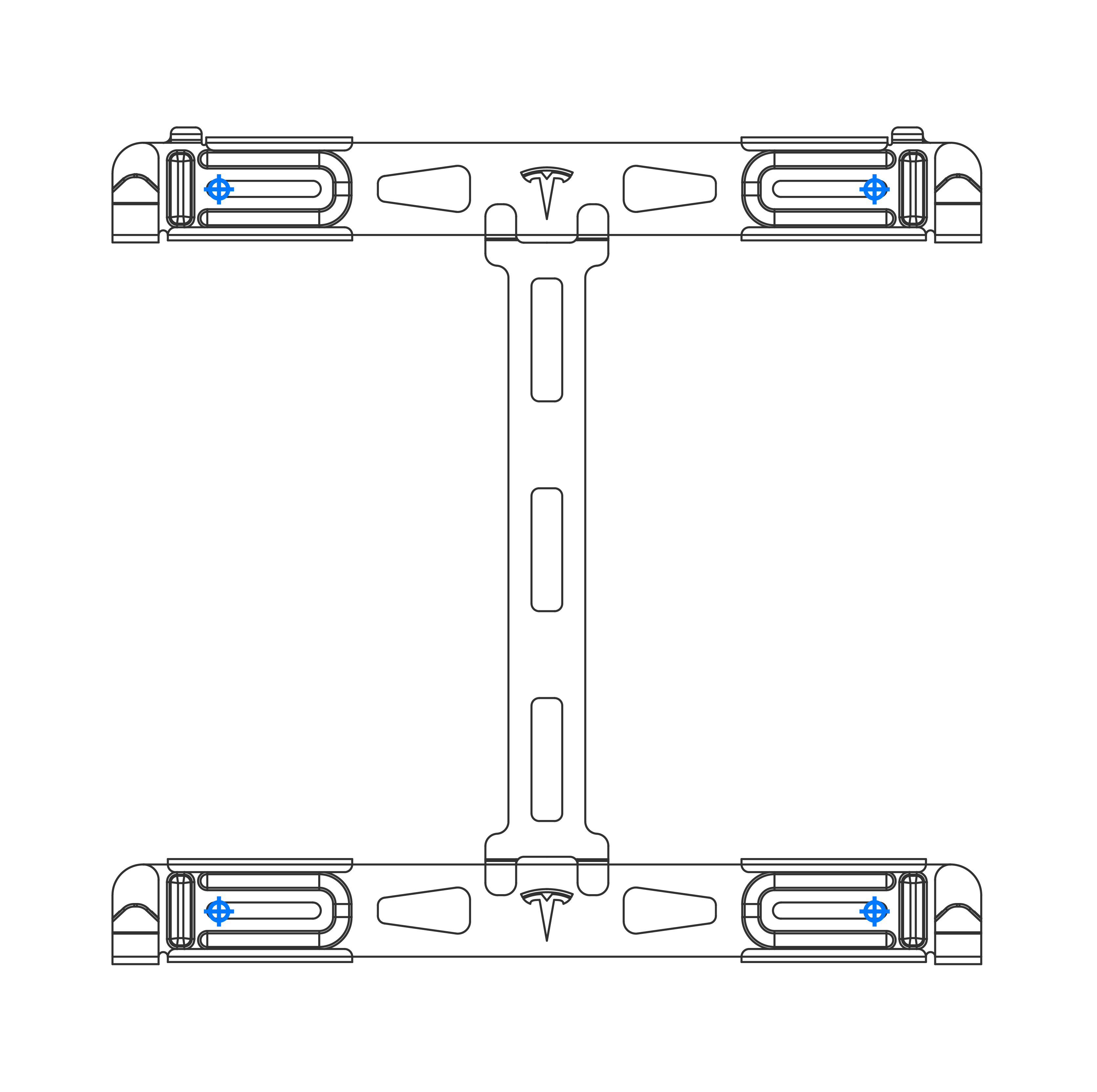

Massieve betonnen muur

De minimale sterkte moet zijn: 18 MPa.

Gebruik minstens vier (één in elke hoek, in elke beschikbare ankersleuf) betonankers van 10 mm met voldoende lengte om minstens 64 mm in de muur te verankeren.

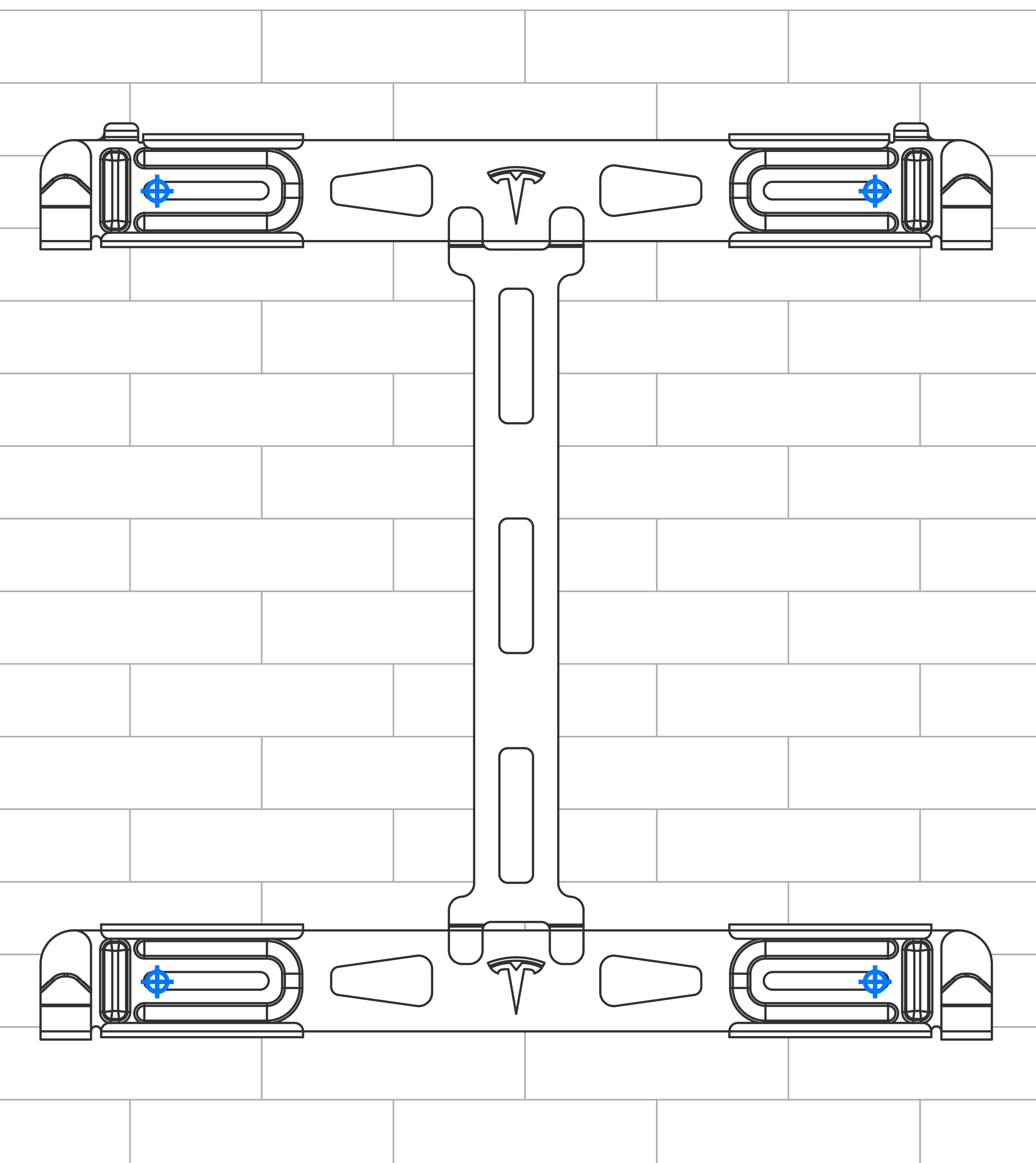

Bakstenen muur

(dubbele en enkele laag baksteenmetselwerk)

De minimale sterkte moet zijn: 12 MPa.

Gebruik ten minste vier (één in elke hoek, in elke beschikbare ankersleuf) metselwerkankers van 6 mm van voldoende lengte voor een verankering van 79 mm.

De steunen moeten minimaal 12 gauge en 22 mm of 41 mm zijn.

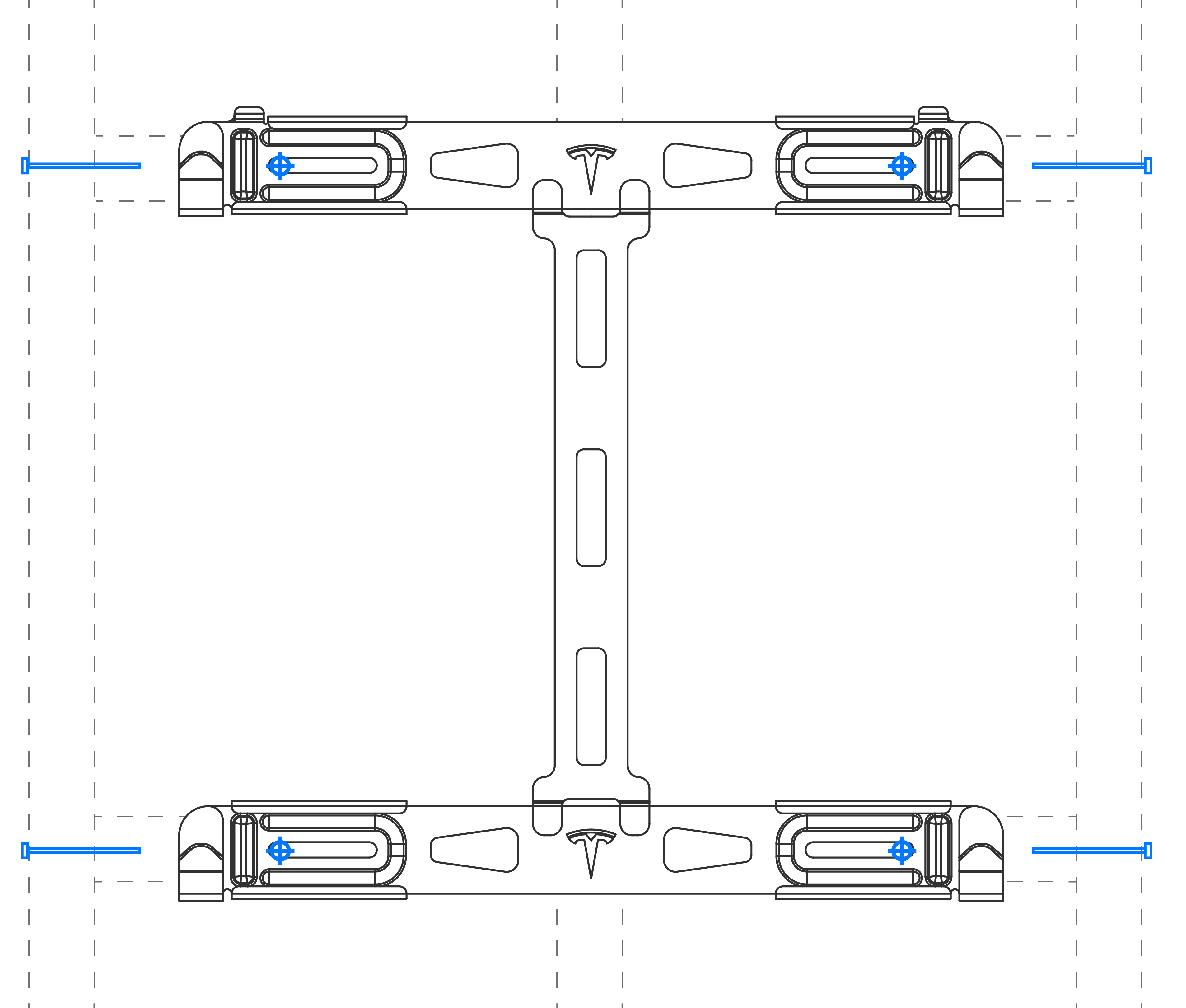

Bevestig bij montage op houten constructiedelen elke stut aan ten minste twee constructiedelen, met ten minste één houtschroef van 6 mm met sluitring per constructiedeel, van voldoende lengte voor een inbedding van ten minste 64 mm in de constructiedelen.

Bevestig bij montage op metalen constructiedelen elke stut aan ten minste drie constructiedelen met ten minste één plaatschroef 14 (6 mm) met sluitring per constructiedeel, van voldoende lengte om ten minste 3 draden buiten de constructiedelen te steken.

Om de beugel aan de veerpoten te bevestigen, gebruikt u ten minste vier (één in elke hoek) inbusbouten van 10 mm met ringen en veerpootmoeren.

De kanaalstrut moet een maximale vrije overspanning van 610 mm hebben en mag niet uitkragen.

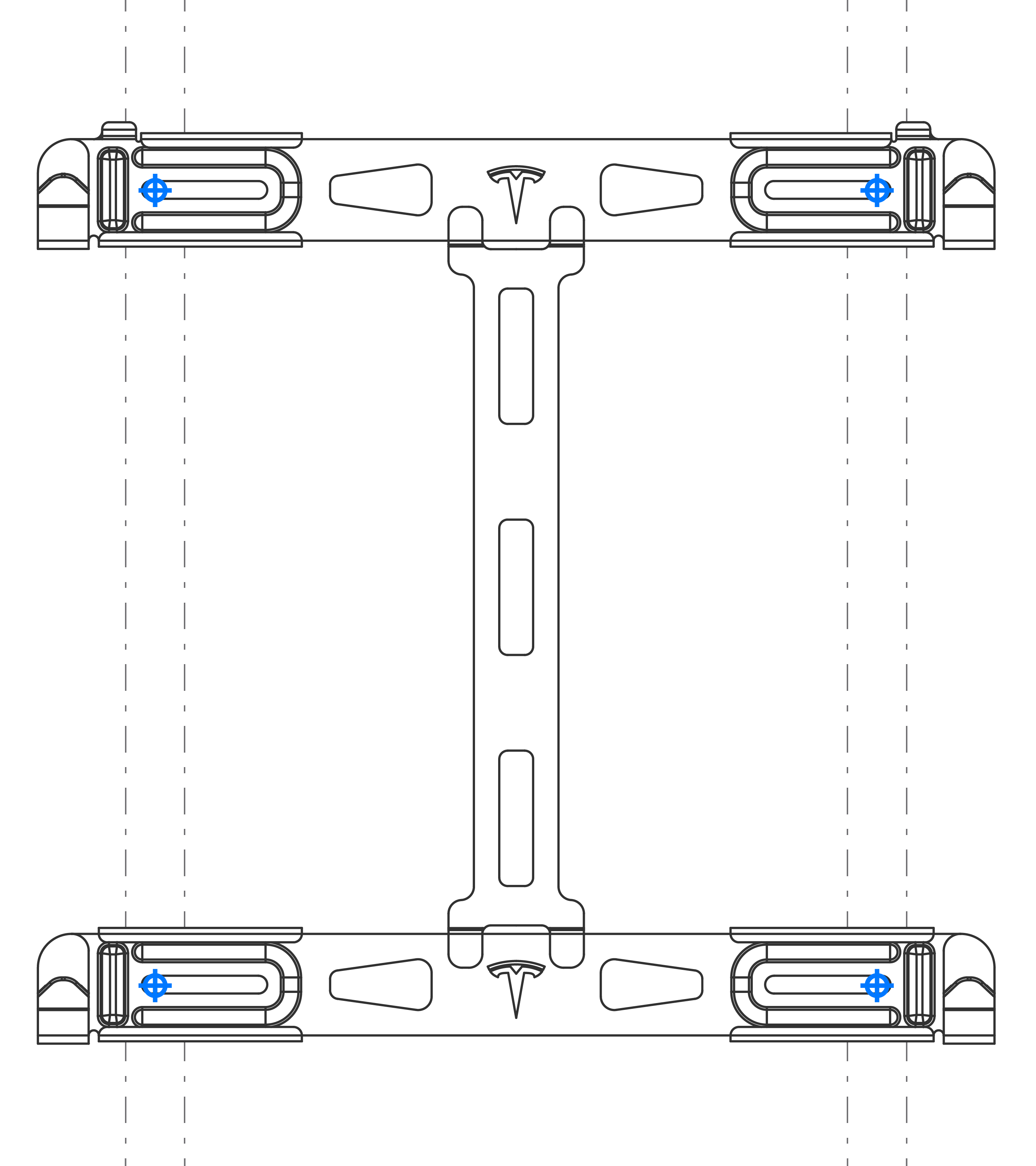

Houten constructiedelen 305 mm tot 432 mm

Gebruik bij directe verankering in houten constructiedelen ten minste vier (één in elke hoek) houtschroeven van 6 mm met sluitringen, van voldoende lengte voor een verankering van ten minste 64 mm in de constructiedelen.

Houten constructiedelen 305 mm tot 432 mm

Gebruik blokken van minimaal 38 x 89 mm, die aan de uiteinden met twee spijkers van 16d (89 x 4 mm) of aan de uiteinden met vier spijkers van 8d (64 x 3 mm) in de constructie worden bevestigd. Gebruik ten minste vier (een op elke hoek) houtschroeven van 6 mm met onderlegring. De schroeven dienen lang genoeg te zijn om ten minste 64 mmin de schoren te worden geschroefd.

Metalen constructiedelen 305 mm tot 432 mm

Bij rechtstreekse verankering aan metalen constructiedelen moeten de constructiedelen minimaal 18 gauge zijn. Gebruik ten minste vier (één in elke hoek) plaatschroeven 14 (6 mm) met sluitringen, van voldoende lengte om ten minste 3 draden buiten het constructiedeel te steken.

Als er steun nodig is tussen de constructiedelen, moet de steun minimaal 18 gauge zijn. Bevestig de steun aan metalen constructiedelen met een 12 gauge 76 x 76 mm hoekclip of Simpson SFC2.25 clips met twee plaatmetaalschroeven 10 in elke poot.
