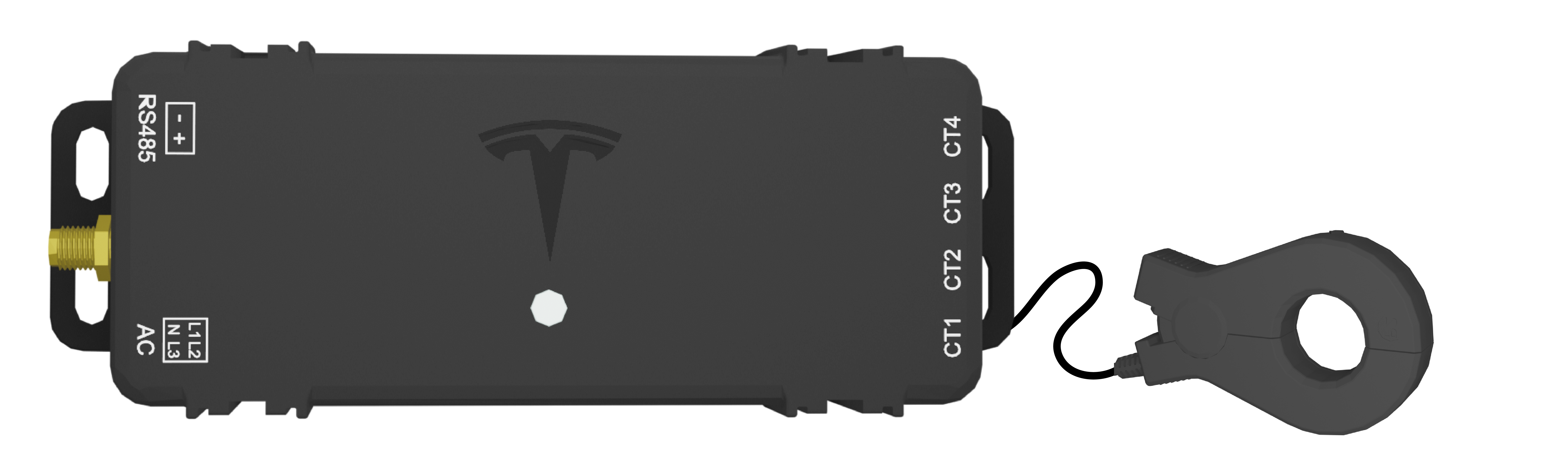

Tesla Remote Meter Specificaties
Tesla Remote Meter Specificaties
| Modelnummer | 2002069--00-x |
| Accuracy (Nauwkeurigheid) | 0,2% |
| Nominale AC-spanning | 230 VAC 1 |
| AC-frequentie | 50 - 60 Hz |
| Maximaal stroomverbruik | 3 W |
| Compatibele stroomtrafo’s | Tesla 200A stroomtrafo’s (zie Specificaties Tesla 200A CT) |
| Verbindingsmethode | Draadloos: wifi (2,4 en 5 GHz) 2, 5 |
| Bedraad: RS-485kabelboom (1,2 m of 4 ft) 3, 4, 5 | |
| Overstroombeveiliging (OCPD) | Maximaal 16 A |
| Afmetingen | 145 x 52 x 31 mm |
| Omgevingstemperatuur | -30 °C tot 70 °C (-22 °F tot 158 °F) |
| Voldoet aan | UL 61010-1, CSA C22.2 nr. 61010-1, IEC/EN 61010-1, ANSI C12.1, IEC 62052-11, IEC 62053-21 |
| Ondersteunde toepassingen | Locatie, zonne-energie, generator, geleider |
| Compatibele rastertypen | 1ф L1-N, 3ф L1-L2-L3-N Wye 3 |
1 Spanningskabelboom (600 mm of 23,6 in) is inbegrepen in de Tesla Remote Meter-kit. Als er extra lengte nodig is, kan de spanningskabelboom worden verlengd met 1,5 - 6 mm2 wisselstroombedrading. Om de nauwkeurigheidte behouden, moet u de meter binnen 61 m van de installatieautomaat houden bij gebruik van 2,5 mm2 draad.
2 Een externe wifi-antenne en antenneverlengkabel zijn inbegrepen in de Tesla Remote Meter-kit. Bij gebruik van wifi als verbindingsmethode kunnen externe meters die in groepenkast zijn geplaatst onderhevig zijn aan signaalinterferentie, vooral als er een paneelkap is geïnstalleerd. Voor de beste prestaties gebruikt u waar mogelijk de meegeleverde externe antenne en de antenneverlengkabel om de externe antenne te verlengen.
3 RS-485-kabelboom is niet inbegrepen in de Tesla Remote Meter-kit; deze kan afzonderlijk besteld worden (Tesla P/N 2045794-00-x).
4 Als de lengte van de RS-485-kabelboom niet voldoende is, kan 0,2 - 1,5 mm2 communicatiebedrading worden gebruikt om de lengte te verlengen tot maximaal 100 m of 328 ft.
5 Een Powerwall 3-locatie kan maximaal (2) Tesla Remote Meter bevatten; (1) aangesloten via RS-485-kabel voor het meten van de site en een andere (1) aangesloten via wifi voor het meten van de wisselstroomgekoppelde zonne-energie. Verbind (2) Tesla Remote Meters niet via wifi.
3 Verbinding met L1 en nulleider is altijd vereist.

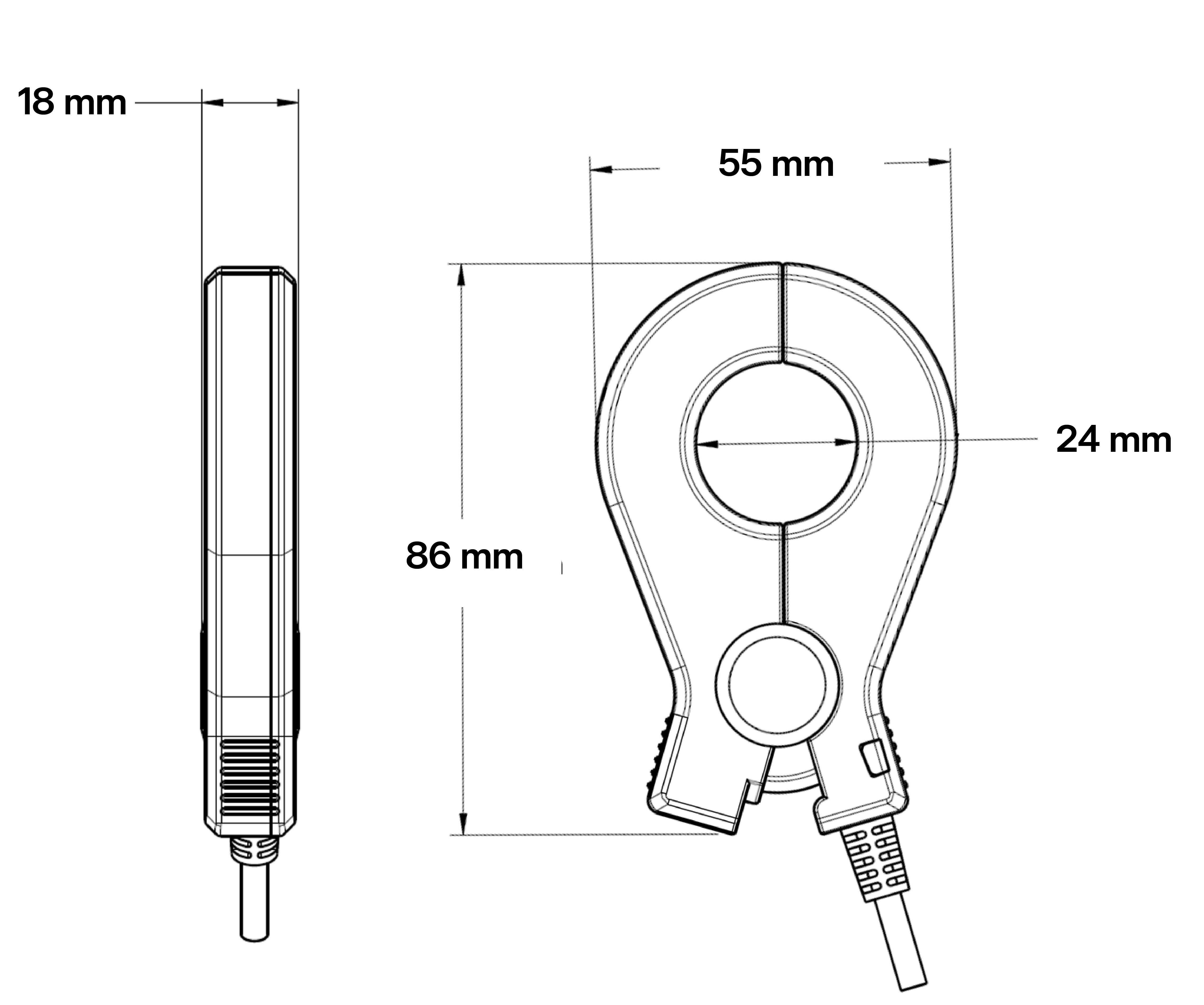

Specificaties Tesla 200A CT
| Modelnummer | 2033376--00-x |
| Capaciteit | 200 A |
| Isolatiewaarde | 600 V |
| Lengte kabel | 5 m 4 |
| Optionele uitbreiding | 5 m 5 |
| Optionele Y-splitter | Niet beschikbaar |
| Afmetingen (L, B, H) | 86 x 55 x 18 mm |
| Venstergrootte | 24 mm (0,98 in) |
| Temperatuur | -30 °C tot 85 °C (-22 °F tot 185 °F) |
4 Als de lengte van het CT-snoer niet voldoende is, mag u de CT-snoeren niet splitsen. Er kunnen maximaal (2) CT-verlengstukken worden gebruikt om de lengte te verlengen tot maximaal 8,5 m (1,5 m CT-kabel + 3,5 m verlengstuk + 3,5 m verlengstuk).
5 De verlengstukken zijn niet inbegrepen in de Tesla Remote Meter-kit; deze kunnen afzonderlijk worden besteld (Tesla P/N 2060713-xx-y).
