Tesla 100 A stroomtrafo’s installeren

Warning IconA warning icon, calling your attention to a possibly risky situation
Attentie
Voordat u stroomtrafo's installeert, loskoppelt en/of aanpast, zorg ervoor dat de te meten circuits niet onder spanning staan en dat het systeem volledig is uitgeschakeld. Het niet spanningsloos maken van het systeem kan de veiligheid van de installateur en de apparatuur in gevaar brengen.
  1. Sluit de Tesla 100 A stroomtrafo aan op de klem van de Backup Gateway. Zorg ervoor dat de connector volledig in de klem zit.
  2. Klem de stroomtrafo om de te meten geleider.

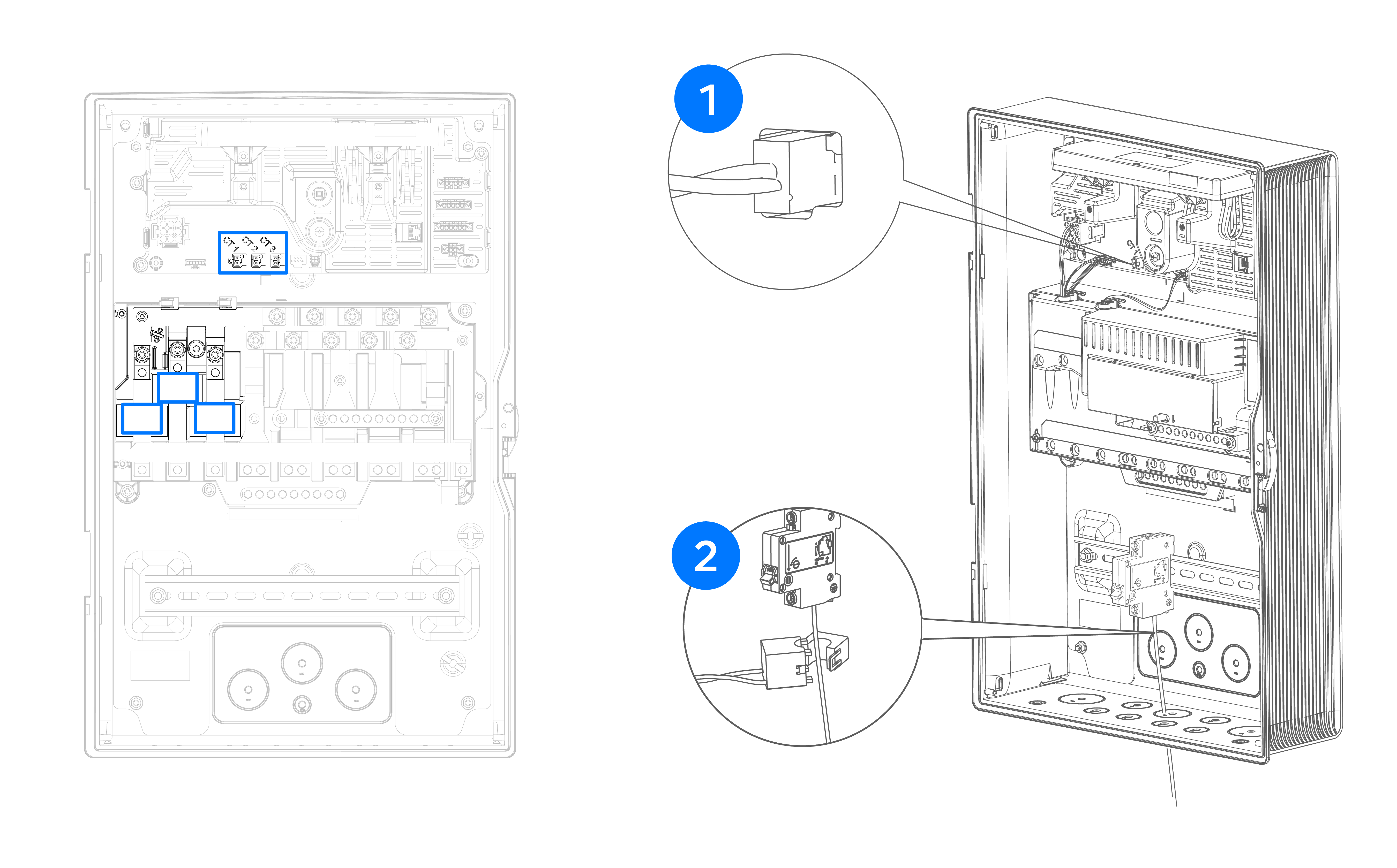

    Figuur 1. Geïntegreerde connectors van stroomtrafo’s voor huisinstallatie en zonne-energie

Tips

  • Bij meting van driefasen-PV-energieomvormers moeten stroomtrafo's worden geïnstalleerd op de L1-, L2- en L3-uitgang van het wisselstroomcircuit van de PV-energieomvormer.
    Informational PurposesAn informational icon, calling your attention
    Opmerking
    Er kan één stroomtrafo worden geïnstalleerd op L1 en aangesloten op CT1-poort om het zonne-energievermogen van een 3-fasige omvormer voor zonne-energie te meten. Zorg ervoor dat de knop1CTx3 op AAN wordt gezet bij het configureren van de stroomtrafo tijdens inbedrijfstelling; de software verdrievoudigt het vermogen dat door de stroomtrafo wordt gemeten. Om ervoor te zorgen dat het totale vermogen dat door de software wordt berekend, correct is, moet de zonne-energie worden omgezet door een gebalanceerde driefasige omvormer voor zonne-energie, die het vermogen gelijkmatig over de drie fasen verdeelt.
  • Zorg ervoor dat de stroomtrafo's in de juiste richting wijzen zoals aangegeven op het label. Een stroomtrafo zal negatieve stroom aangeven als hij achterstevoren is geïnstalleerd.
