De Backup Gateway monteren

  1. Boor met een gatenzaag de nodige kabelinvoergaten in de Backup Gateway.

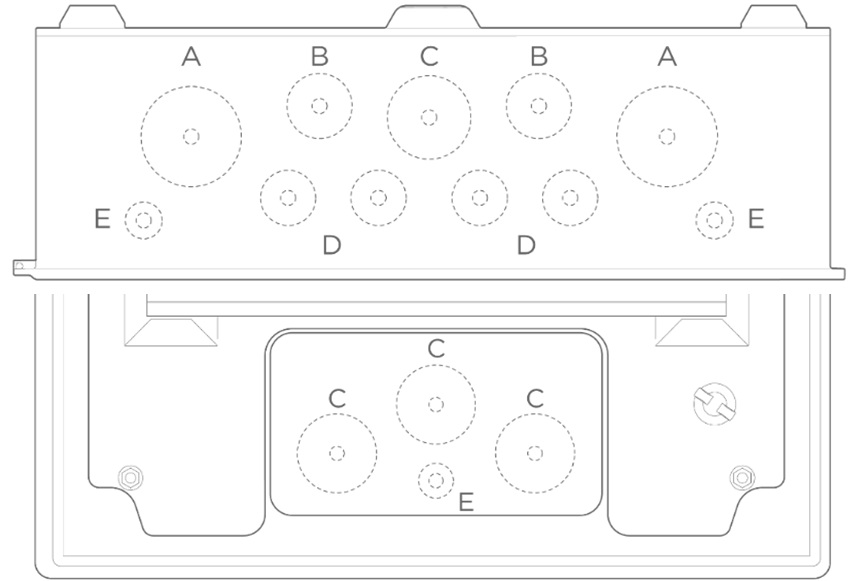

    Figuur 1. Richtlijnen voor boren van kabelinvoergaten boven-/onderaan (boven) en achteraan (onder)
    Boordiameters
    A M40, te vergroten tot M50
    B M25
    C M32
    D M20
    E M12
  2. Monteer de behuizing van de Backup Gateway met behulp van een boor en een waterpas.
    Informational PurposesAn informational icon, calling your attention
    Opmerking

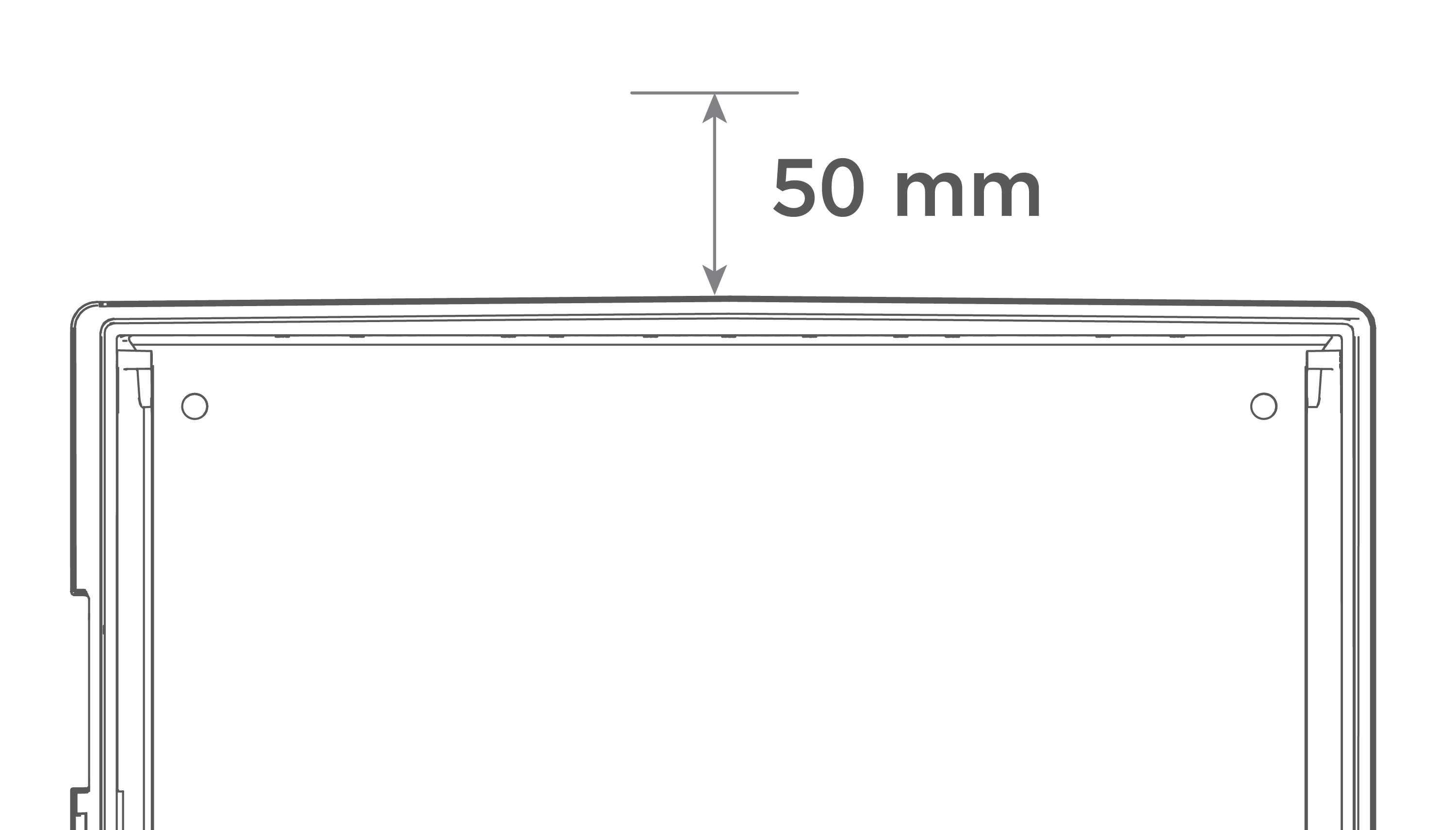

    Laat minimaal 50 mm ruimte vrij boven de Backup Gateway.
    Informational PurposesAn informational icon, calling your attention
    Opmerking
    De behuizing moet worden geïnstalleerd in de hieronder getoonde richting. Monteer de behuizing van de Backup Gateway niet horizontaal of ondersteboven.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Let op!
    Om ervoor te zorgen dat de beschermingsklasse IP55 gegarandeerd blijft, mag de behuizing alleen op deze drie punten worden gemonteerd.

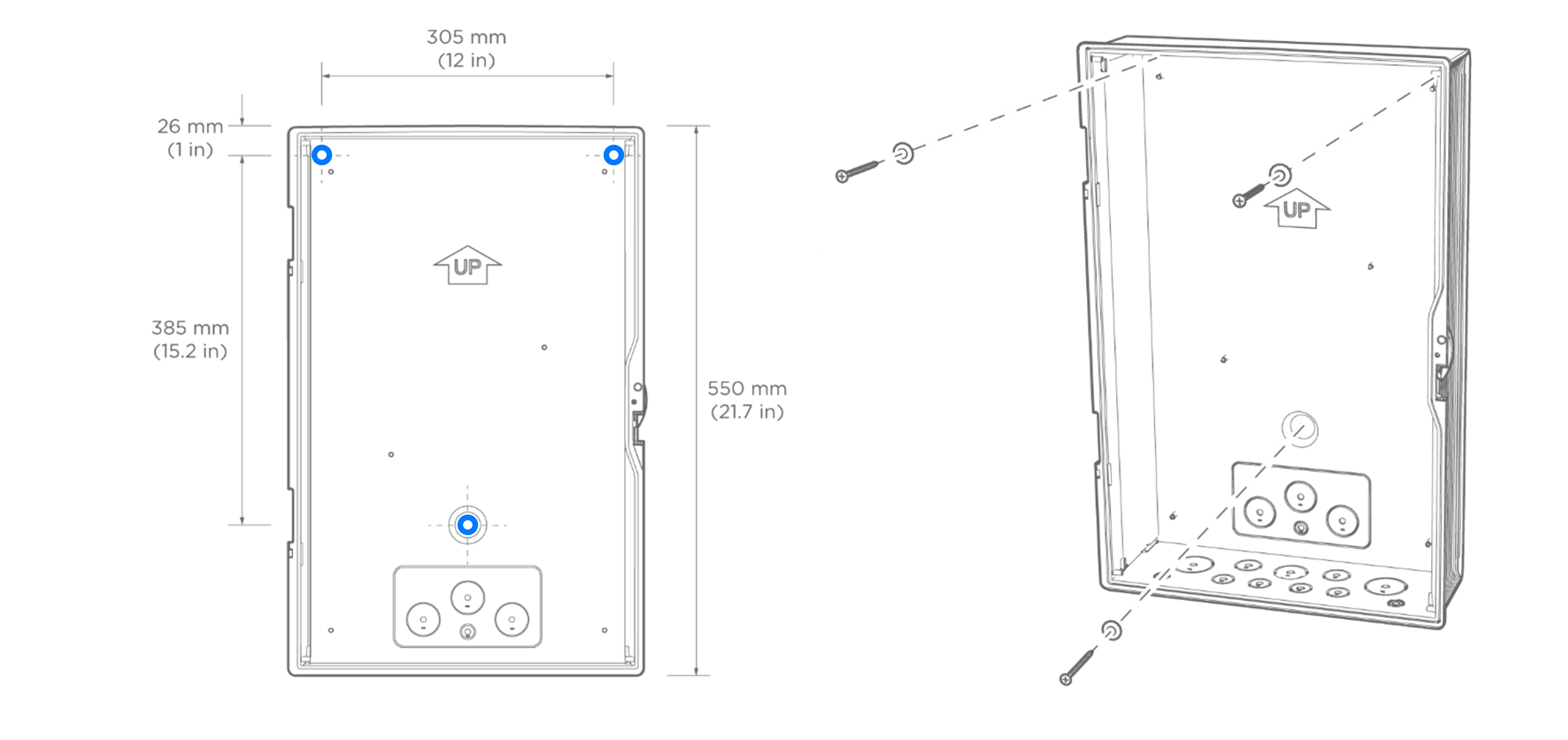

    Figuur 2. Montagegaten behuizing Backup Gateway
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Let op!
    De afdichtingsringen moeten worden geïnstalleerd om de beschermingsklasse IP55 te garanderen.
  3. Plaats de achterplaat in de juiste richting in de behuizing voor kabelinvoer onderaan of bovenaan. Bevestig deze aan de vijf (5) tapeinden met de vijf (5) meegeleverde 8mm-moeren. Gebruik een momentsleutel met 8 mm dop om de moeren aan te draaien tot 6 Nm.
    Figuur 3. Richting van achterplaat voor kabelinvoer bovenaan (links) of onderaan (rechts)
  4. Zoek het serienummer van de Backup Gateway op het label op het frontpaneel. Noteer het serienummer voor later gebruik.
