STAP 12: Kap aan de voorzijde van de Powerwall 3 installeren

  1. Controleer de AC- en PV-bedradingsklemmen om er zeker van te zijn dat alle draden goed zijn aangesloten.
  2. Controleer of alle verbindingen van kabelleidingen en kabelinvoerpunten stevig zijn bevestigd en goed zijn afgedicht.

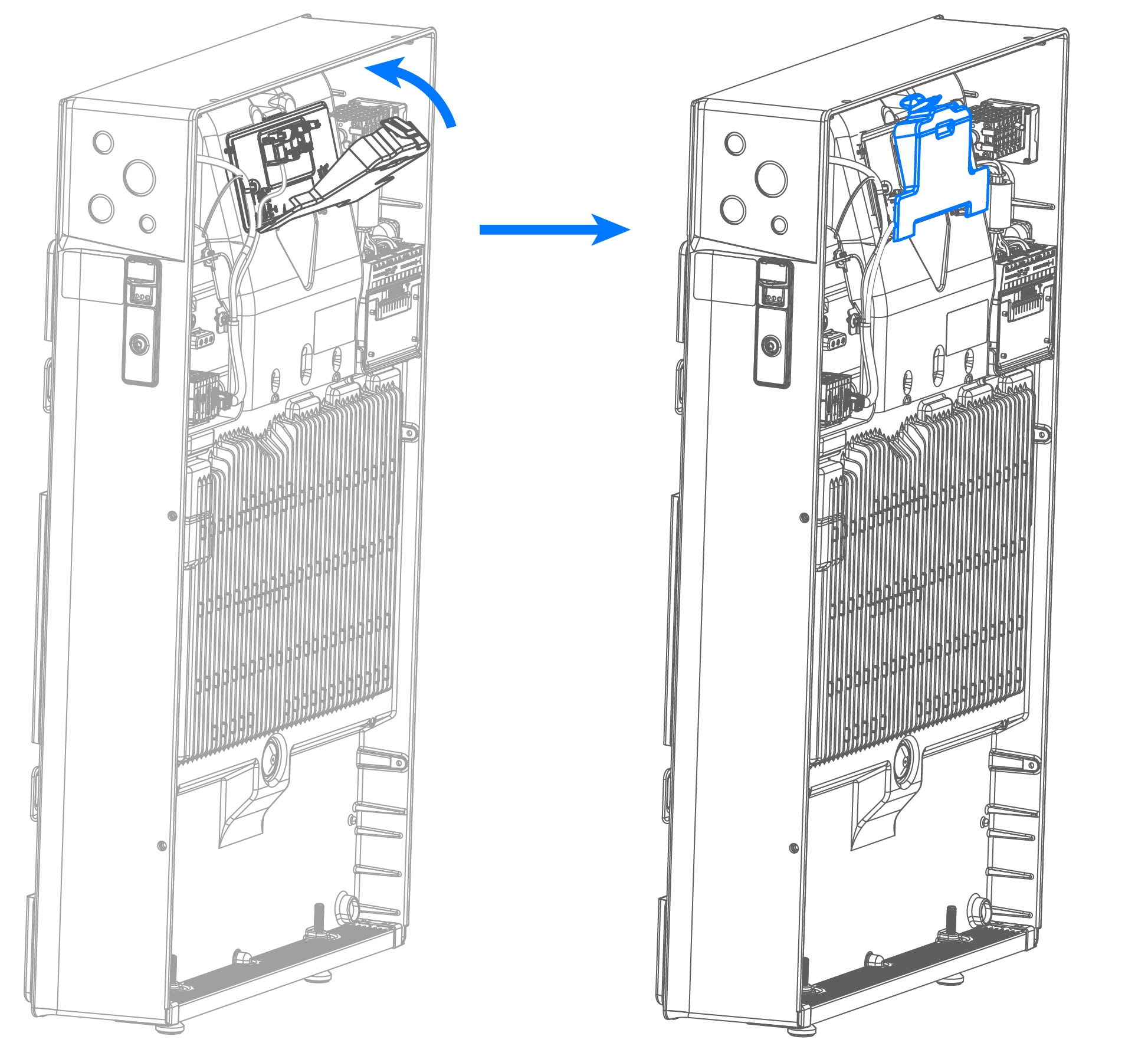

  3. Plaats alle communicatiedraden in het deksel van de Tesla Asset Controller en sluit het deksel.
  4. Leg alle draden netjes in het bedradingscompartiment van de Powerwall.
  5. Installeer het luchtinlaatscherm over de opening aan de onderkant van de Powerwall en zorg ervoor dat het vastklikt.
  6. Reinig de voorkant van de Powerwall-behuizing met een microvezeldoek om vuil te verwijderen dat de afdichting zou kunnen verstoren.
  7. Haal de glazen kap aan de voorzijde voorzichtig uit de verpakking en reinig met een microvezeldoekje de afdichtingspakking ➀ rond de rand van de kap aan de voorzijde en de voorste rand van de behuizing ➁ om vuil te verwijderen dat de afdichting zou kunnen verstoren.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Let op!
    Wees uiterst voorzichtig bij het hanteren van de afdichtingspakking. Beschadiging of vervuiling van de pakking of het aansluitingsoppervlak kan de bescherming van de Powerwall tegen binnendringen in gevaar brengen, wat kan leiden tot schade aan het product.
  8. Installeer de glazen kap aan de voorzijde voorzichtig:

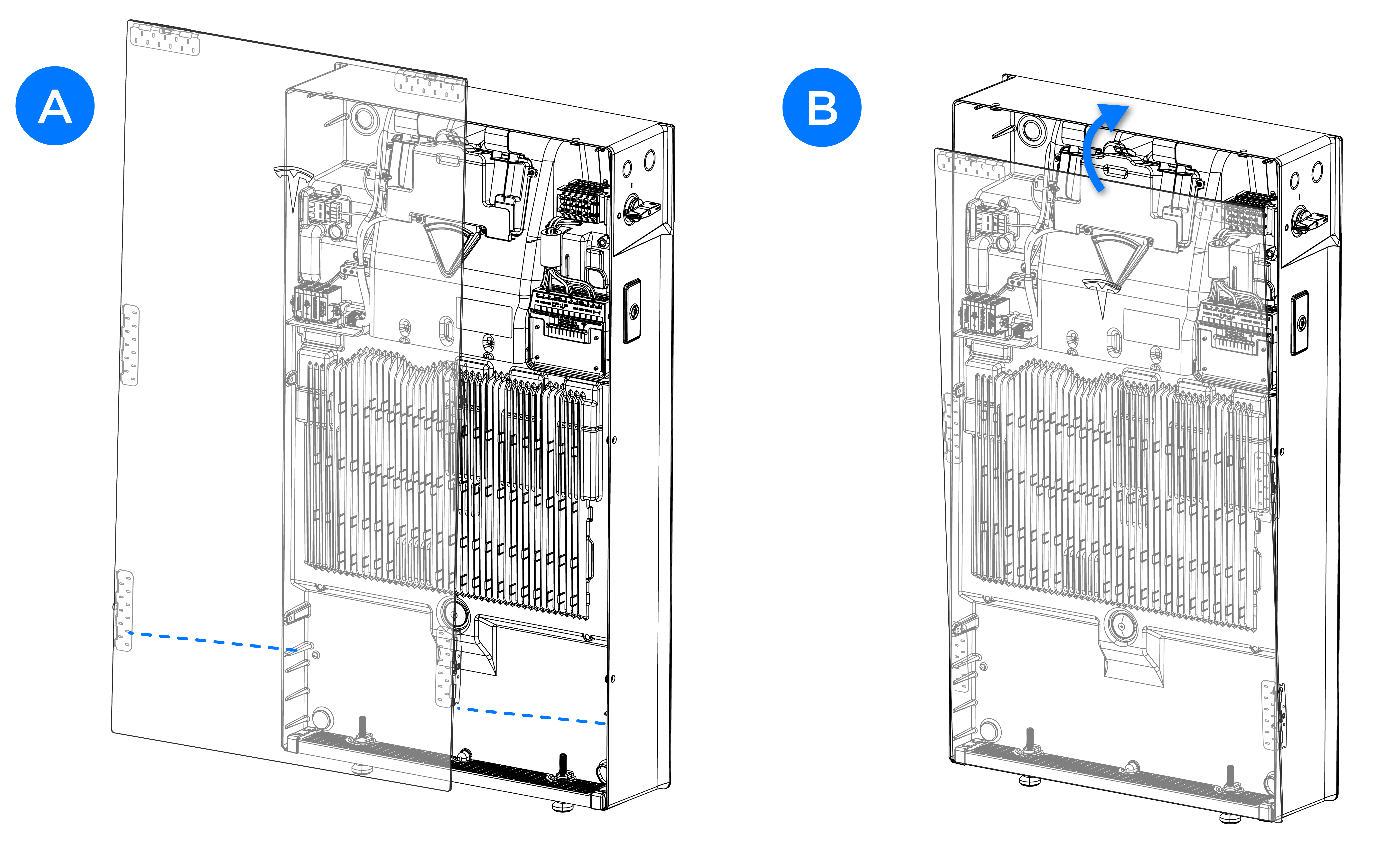

    1. Lijn de onderste montagelipjes uit met de twee uitlijningsplaatjes in de behuizing (A).
    2. Draai de kap aan de voorzijde naar de behuizing toe om de bovenste montagelipjes in de behuizing te laten grijpen (B). Houd druk (ongeveer 2 Nm) op de voorkant van de kap om de afdichtingspakking samen te drukken.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      Let op!
      Houd druk om de afdichtingspakking samengedrukt te houden totdat alle bevestigingen zijn geïnstalleerd en vastgedraaid. Als de afdichtingspakking niet wordt samengedrukt, kunnen de bevestigingsmiddelen in de behuizing worden gedraaid, waardoor de bevestigingslipjes van de kap aan de voorzijde breken.

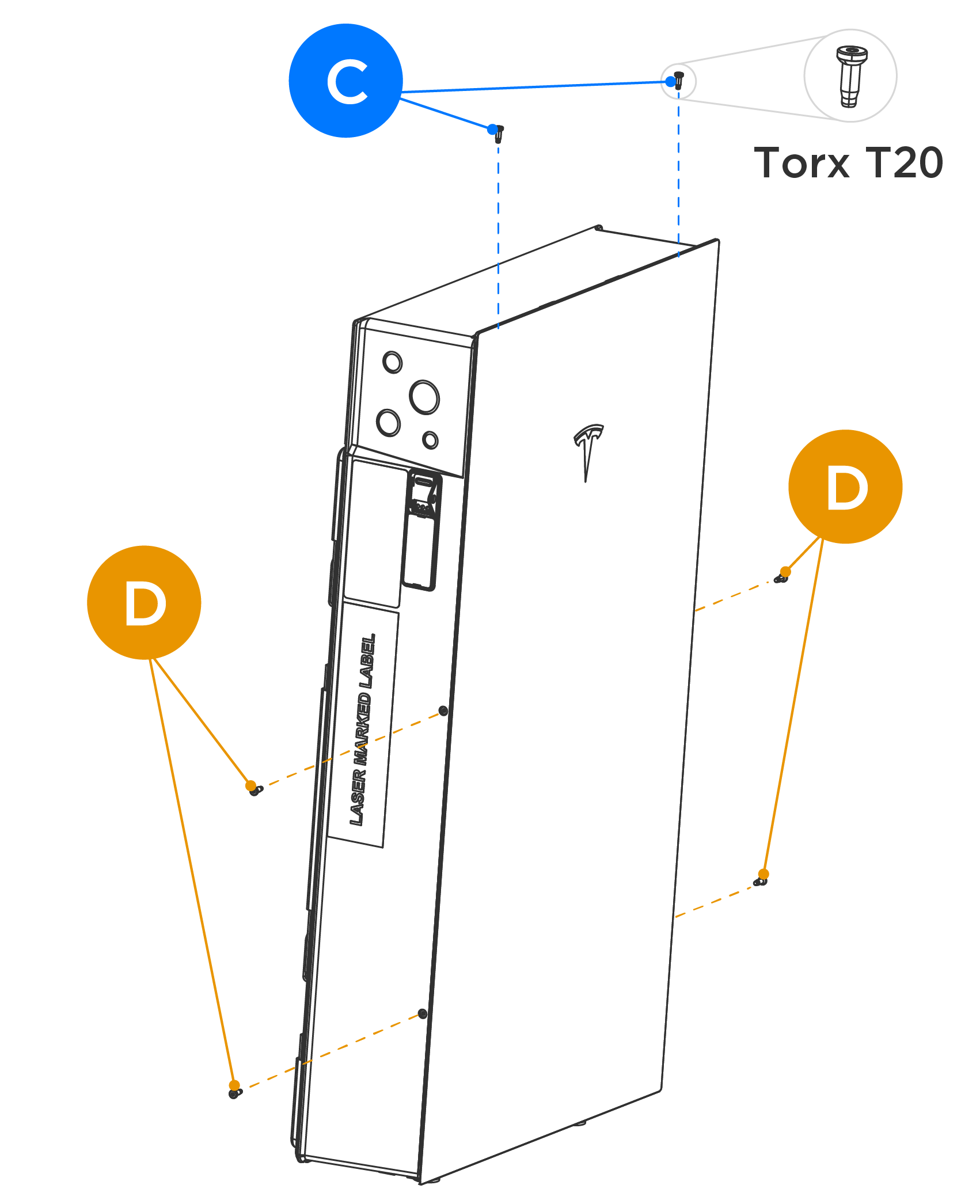

    3. Installeer en draai de bovenste (2X) T20-bevestigingen in de bevestigingssleuven (C).
      Informational PurposesAn informational icon, calling your attention
      Opmerking
      T20-bevestigingen (Tesla P/N 1847553-00-A) worden meegeleverd in de accessoiretas:
      • Vroege revisies van de bevestigingen (links, hieronder) bevatten een zwarte pakking ➀ en zijn voor eenmalig gebruik; verwijder de pakking om deze bevestigingen opnieuw te gebruiken om de glazen kap aan de voorzijde opnieuw te installeren
      • Latere revisies van de bevestigingen (rechts, hieronder) bevatten geen pakking en kunnen opnieuw worden gebruikt om de glazen kap aan de voorzijde opnieuw te installeren
      De pakking is niet vereist en heeft geen invloed op de behuizingsclassificatie van de Powerwall 3
    4. Installeer en draai de resterende (4X) T20-bevestigingen in de bevestigingssleuven aan de zijkanten van de eenheid (D).
    5. Draai elke bevestiging vast met ongeveer ( of handvast.
      Warning IconA warning icon, calling your attention to a possibly risky situation
      Let op!
      Gebruik geen slagschroevendraaier om de bevestigingen aan te halen.
