Tesla Remote Meter kan worden aangesloten op de Powerwall 3 via wifi of een RS-485 kabelboom.

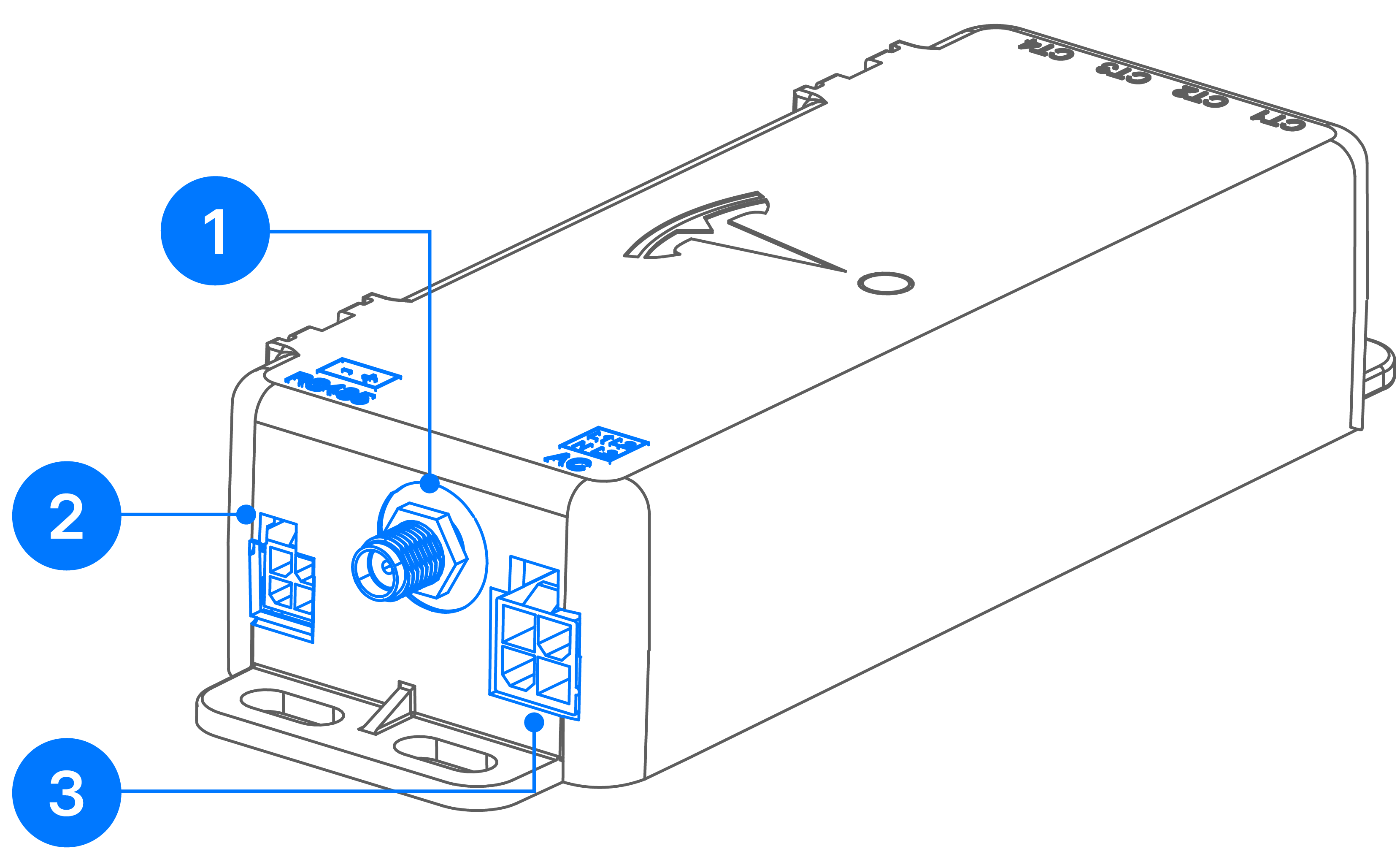

Figuur 1. Locatie van RS-485, AC en externe antenneaansluitingen
1
Ingang externe antenne
2
RS-485
3
AC-voeding
Op het moment van publicatie heeft Tesla Remote Meter (3) CT-aansluitingen:Figuur 2. Locatie van CT-aansluitingen
De CT4-functionaliteit komt op een later moment beschikbaar.
Tesla Remote Meter LED
Tesla Remote Meter heeft een led die de volgende status aangeeft:
Brandt continu groen AAN
Aangedreven en operationeel

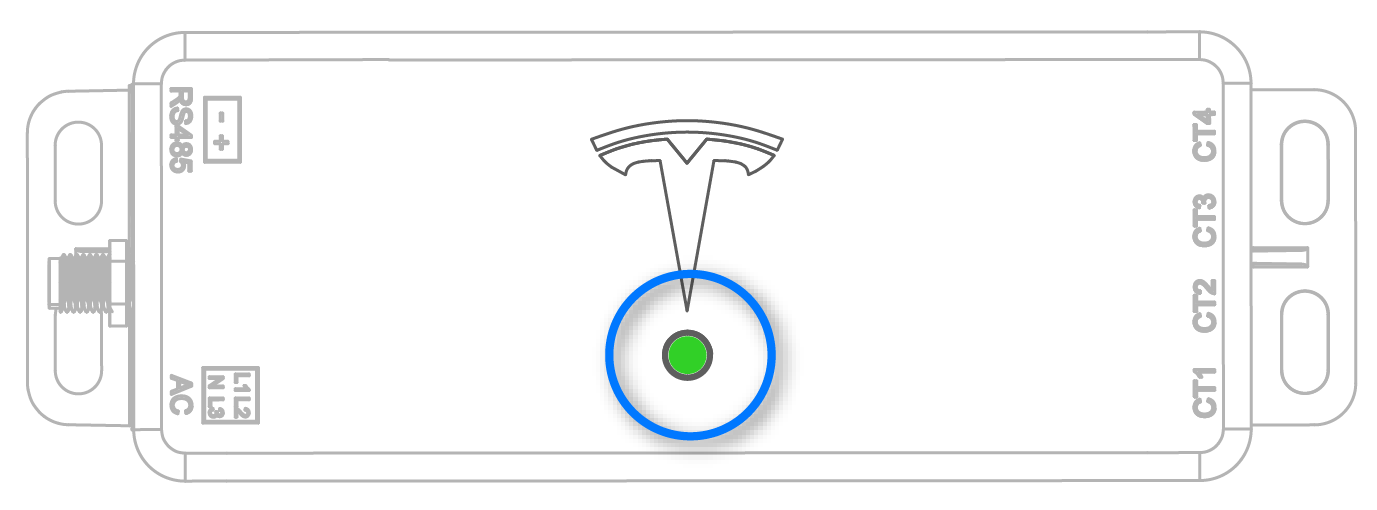

Figuur 3. Tesla Remote Meter Led-locatie
Over spanningstappen en stroomtransformatoraansluitingen
De Tesla Remote Meter functioneert door de spanning (door de spanningstap) en de stroom (door de stroomtransformator, of CT) te meten op belangrijke locaties in het systeem. Voor een goede werking van de meter is het volgende van cruciaal belang:
De kabels van de Tesla Remote Meter-spanningskabelboom moeten op de juiste fasen worden aangesloten.
Opmerking
Ongeacht het netwerktype waarop het systeem is aangesloten, moet de Tesla Remote Meter altijd worden aangesloten op L1 en N. Als de meter is aangesloten op L2 en/of L3, maar niet op L1, krijgt hij geen voeding.
De CTs moeten rond geleiders van de juiste fase worden geplaatst:
CT1 = L1
CT2 = L2
CT3 = L3

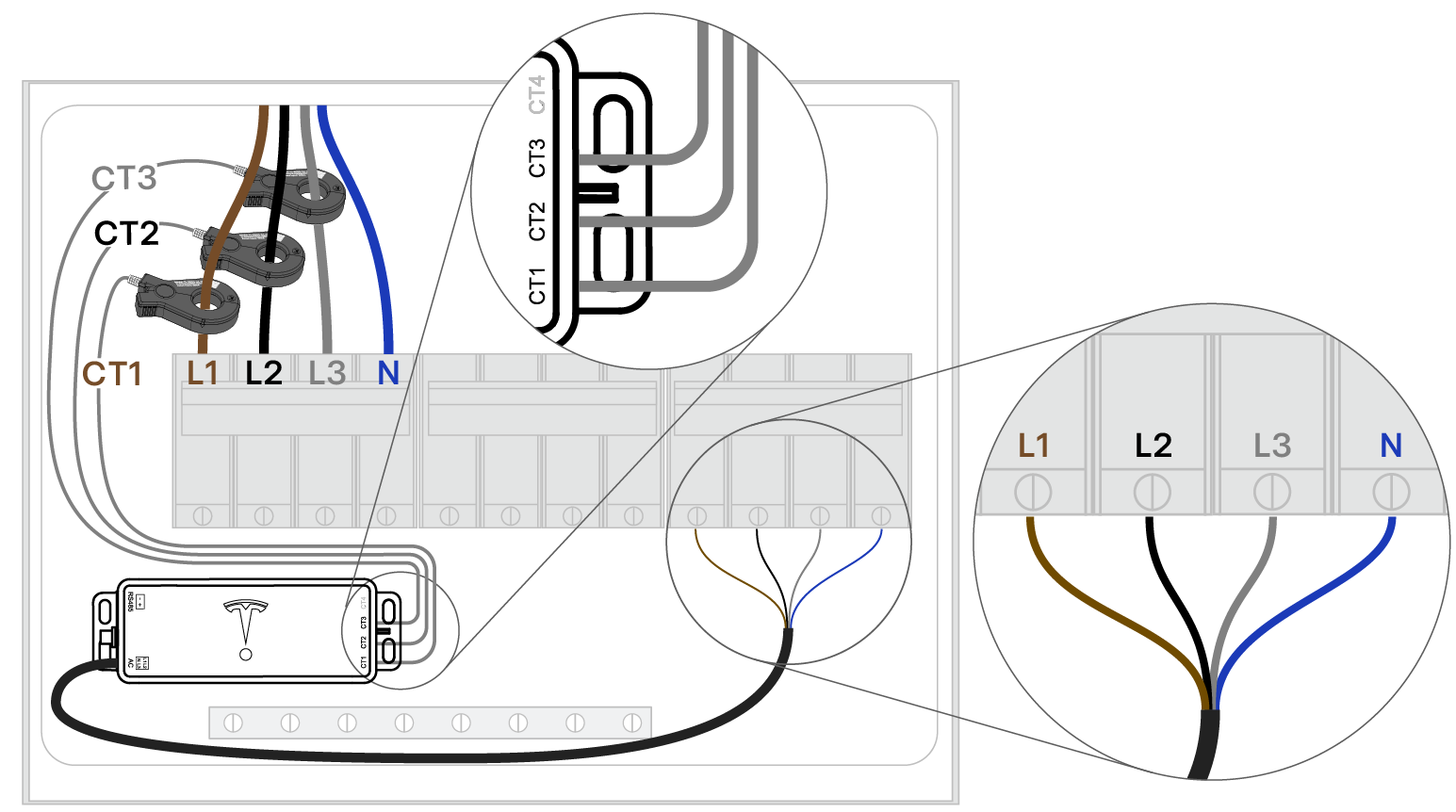

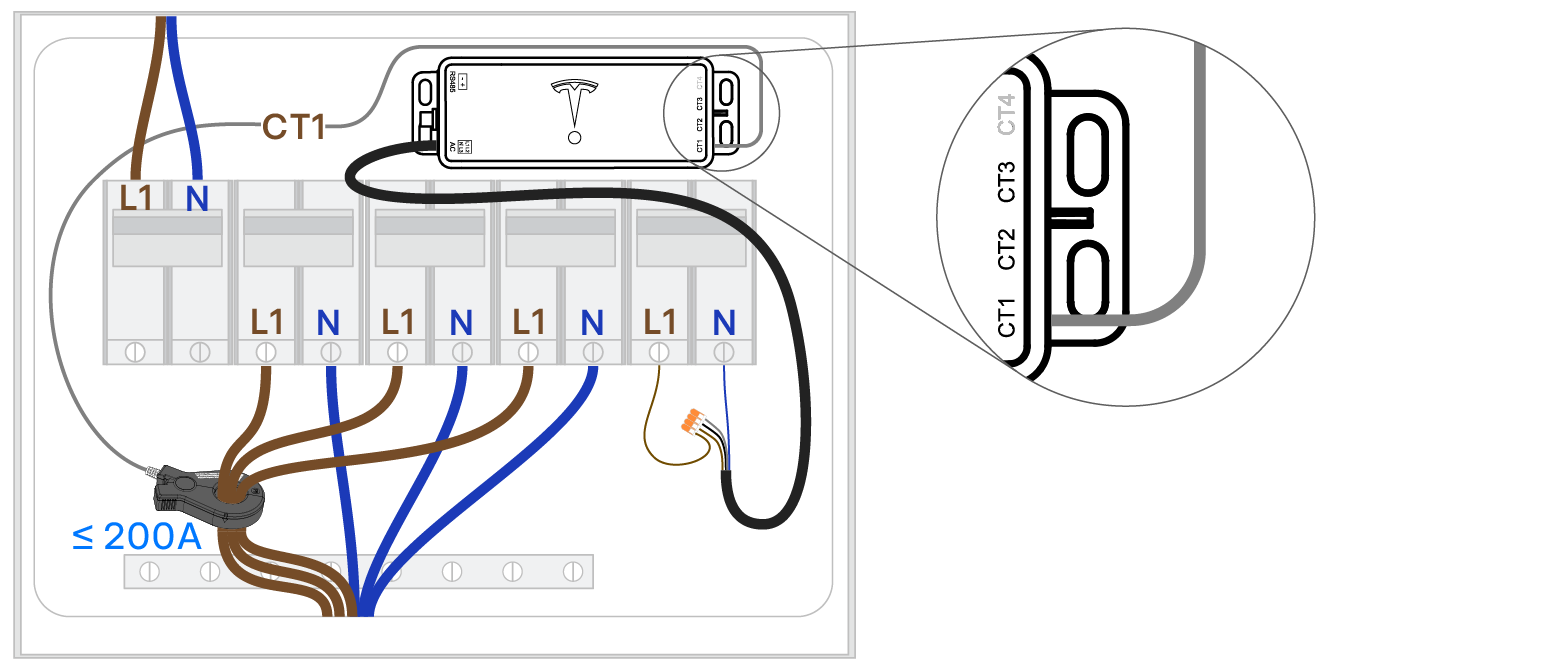

De volgende illustraties geven enkele hoogtepunten weer van de bedrading van de juiste spanningsbundel/CT-installaties:Figuur 4. Bedrading van de kabelen plaatsing van de CT (1-fasige service)Figuur 5. Bedrading van de kabelen plaatsing van de CT (3-fasige service)
Opmerking
Een enkele Tesla 200A-CT kan rond meerdere geleiders worden geplaatst die op dezelfde fase zitten, op voorwaarde dat de som van de stroombelastingen van de geleiders de maximale stroomcapaciteit van de stroomtrafo niet overschrijdt. Dit is vooral handig bij systemen met meerdere omvormers.Figuur 6. Plaatsing van CT rond meerdere geleiders van dezelfde fase
