STAP 6: AC-circuitaansluitingen maken voor de Powerwall 3

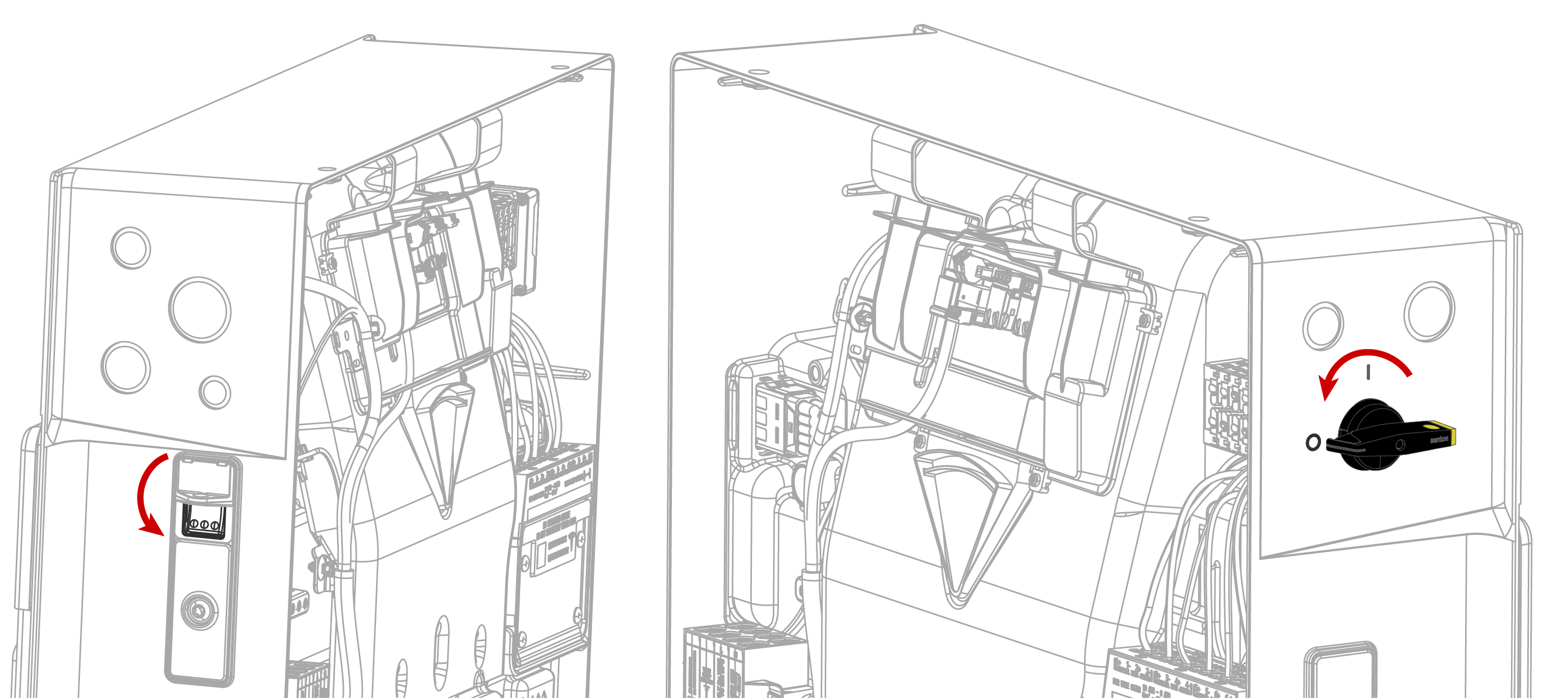

  1. Voordat u geleiders binnen Powerwall 3 afsluit, moet u de schakelaar van Powerwall 3 UIT zetten om het systeem uit te schakelen en vervolgens de geïntegreerde DC-scheidingsschakelaar UIT zetten.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Attentie
    Voordat u verder gaat, moet u controleren of beide schakelaars UIT staan en of er geen spanning staat op de AC- en PV-polen.
  2. (Alleen bij installatie in kabelbuis) Installeer de benodigde kabelbuis en bevestig de kabelbuisfitting aan de AC-bedrading van de Powerwall 3.
  3. Leid de AC-leiding, de nulgeleider en de aardleiding door de leiding of kabelwartel. Leid de geleiders naar de juiste aansluitklemmen en maak een servicelus met de extra bedrading.
  4. Verwijder eventueel aanwezig vuil uit de aansluitingen van de AC-bedrading.
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Attentie
    Metalen afval zoals losse draden of metaalschilfers kunnen een risico op hoogspanning vormen wanneer de Powerwall wordt ingeschakeld.

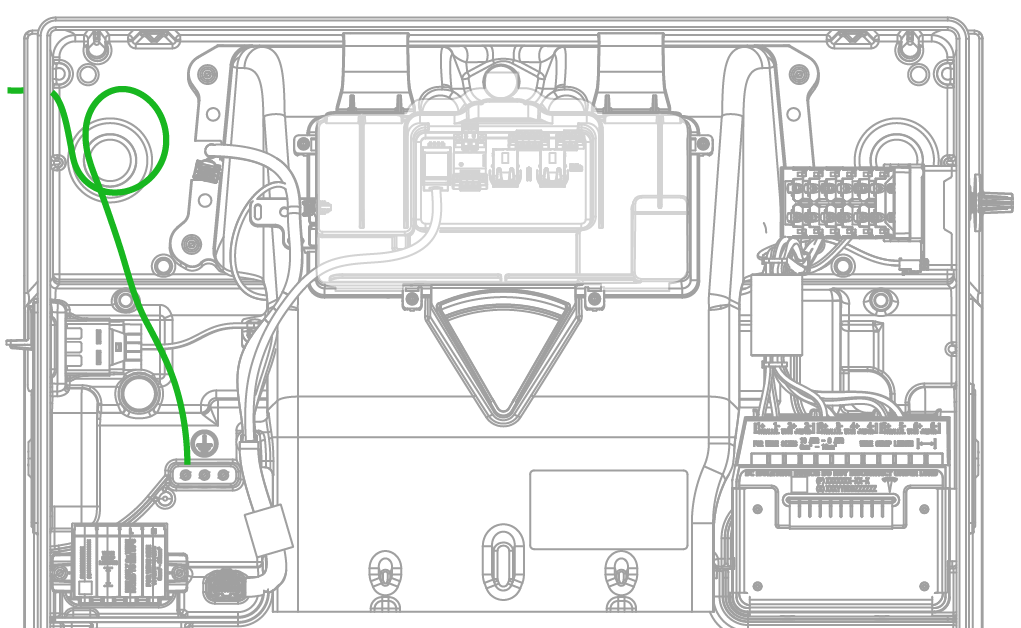

  5. Sluit de aarde aan:
    1. Strip de isolatie van de geleider tot 19 mm.
    2. Steek de aardgeleider in een aardklem voor apparatuur en draai de schroef in de aardklem vast met 4 Nm.
      Informational PurposesAn informational icon, calling your attention
      Opmerking
      Het is het beste om het aardingscircuit aan te sluiten voordat je het AC-circuit aansluit.
  6. Voor elke wisselstroomgeleider:
    1. Strip de isolatie van de geleider tot 11 mm. Voeg een draadhuls toe als de geleider fijndradig is.
    2. Steek de geleider zo ver mogelijk in de klem.
      Figuur 1. Geleider in klem steken
      Warning IconA warning icon, calling your attention to a possibly risky situation
      Attentie
      Zorg ervoor dat de geleiders in de ronde aansluitingen worden gestoken en niet in de rechthoekige sleuven. Als u de geleiders ergens anders insteekt dan in de ronde aansluitingen, wordt de draad niet goed aangesloten.
    3. Voer een trektest uit om te controleren of de geleider goed in de klem zit. Duw de geleider terug na de trektest.

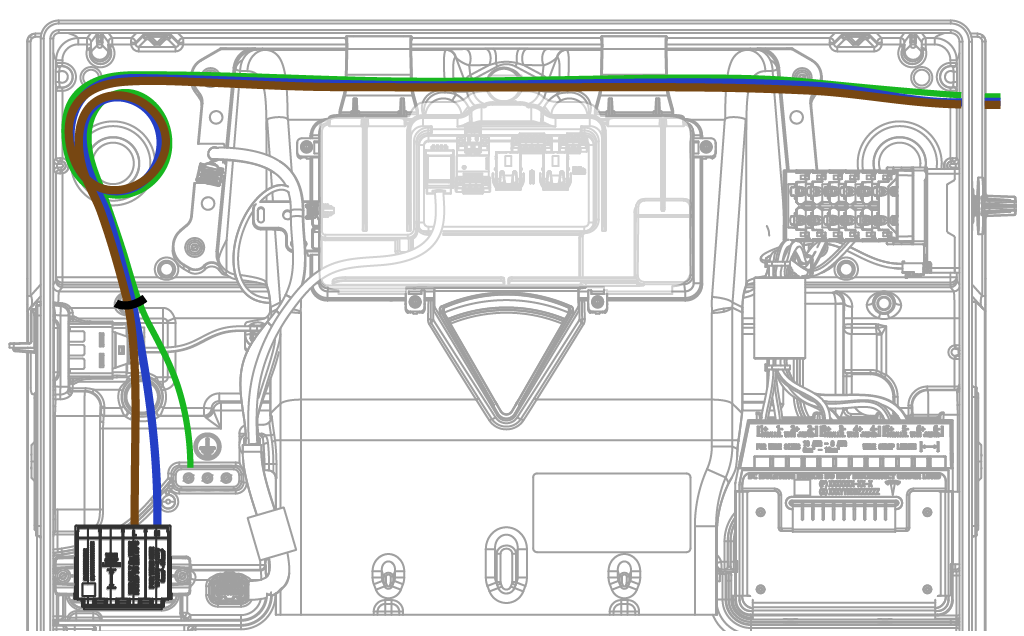

      Figuur 2. Powerwall 3 AC-bedrading (binnenkomend van rechts)

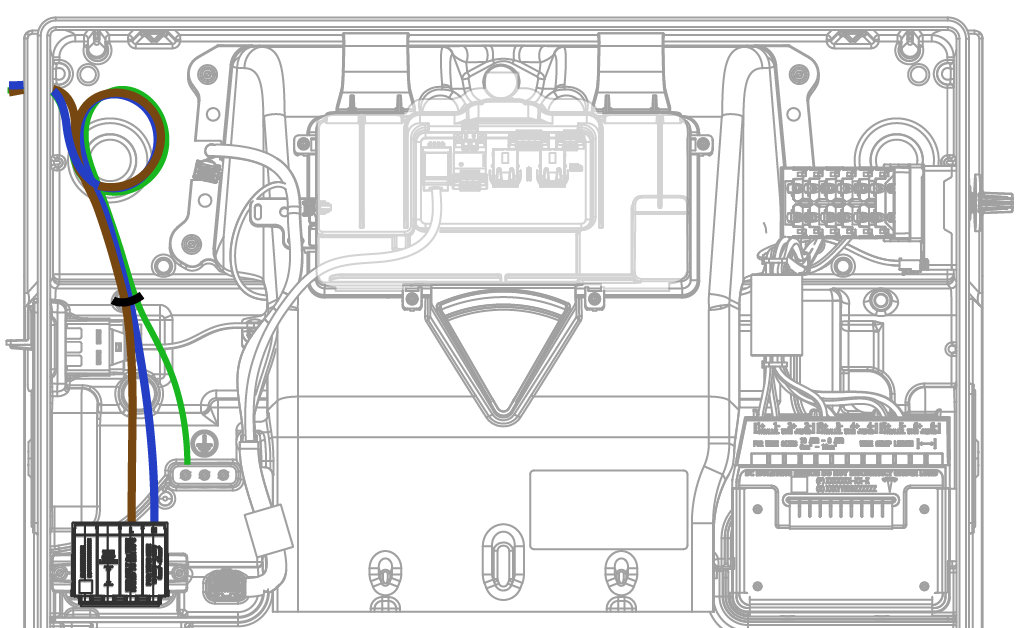

      Figuur 3. Powerwall 3 AC-bedrading (binnenkomend van links)
      Warning IconA warning icon, calling your attention to a possibly risky situation
      Let op!
      Kabels moeten worden geleid via de kabeldoorvoerlipjes aan de bovenkant van de behuizing. Leid geen losse draden door de voorkant van de behuizing of over de Tesla Asset Controller.
    4. Nadat u de geleiders hebt geïnstalleerd, verzamelt u ze en zet u ze vast met de meegeleverde kabelbinder, zoals hierboven afgebeeld.
    Informational PurposesAn informational icon, calling your attention
    Opmerking

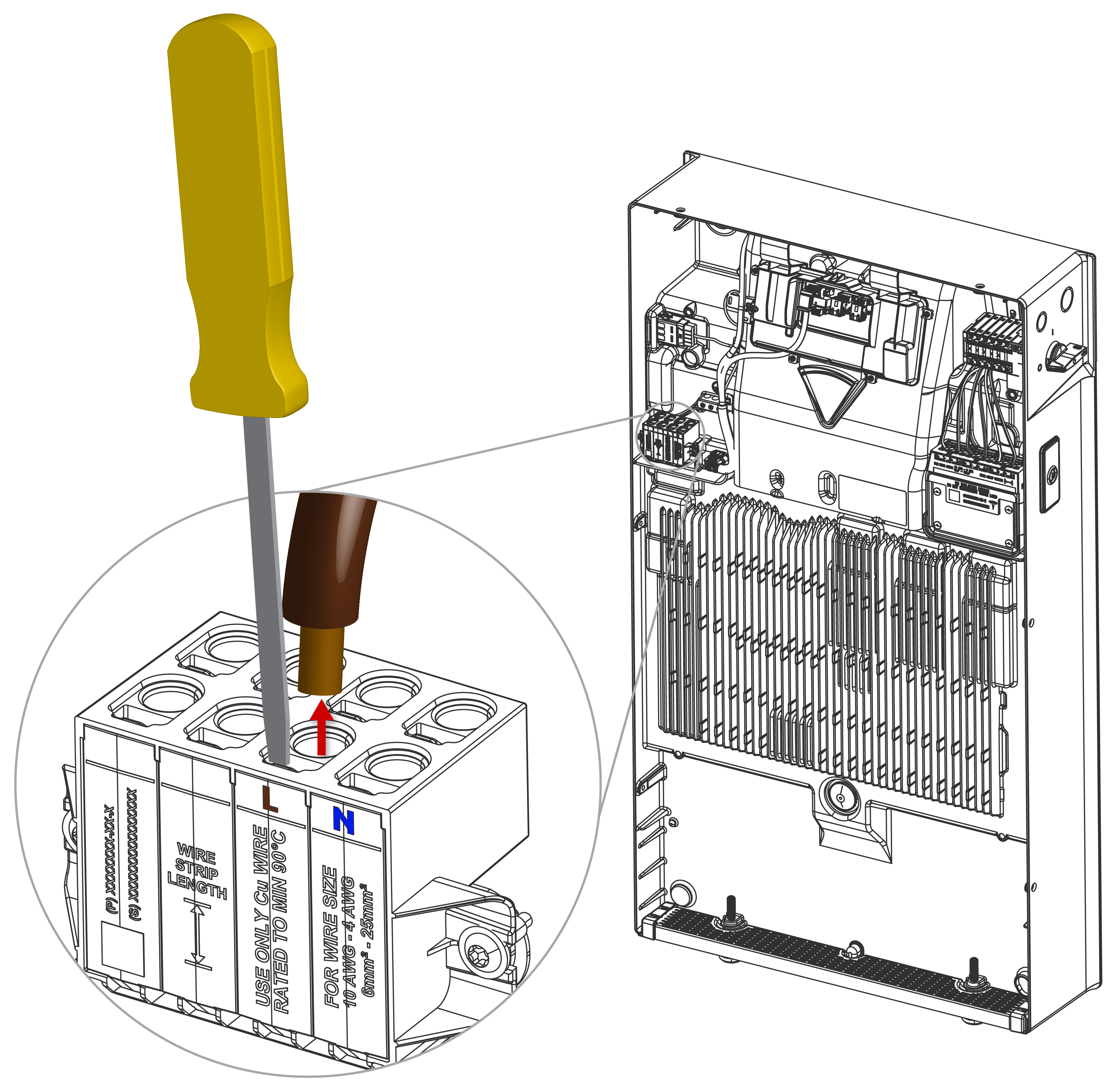

    Als er een geleider uit de connector moet worden verwijderd, steekt u een sleufschroevendraaier (tot 4,5 mm) met elektronicastip in de bedieningsas om de aansluitklem te openen. Trek de geleider los en verwijder de schroevendraaier.

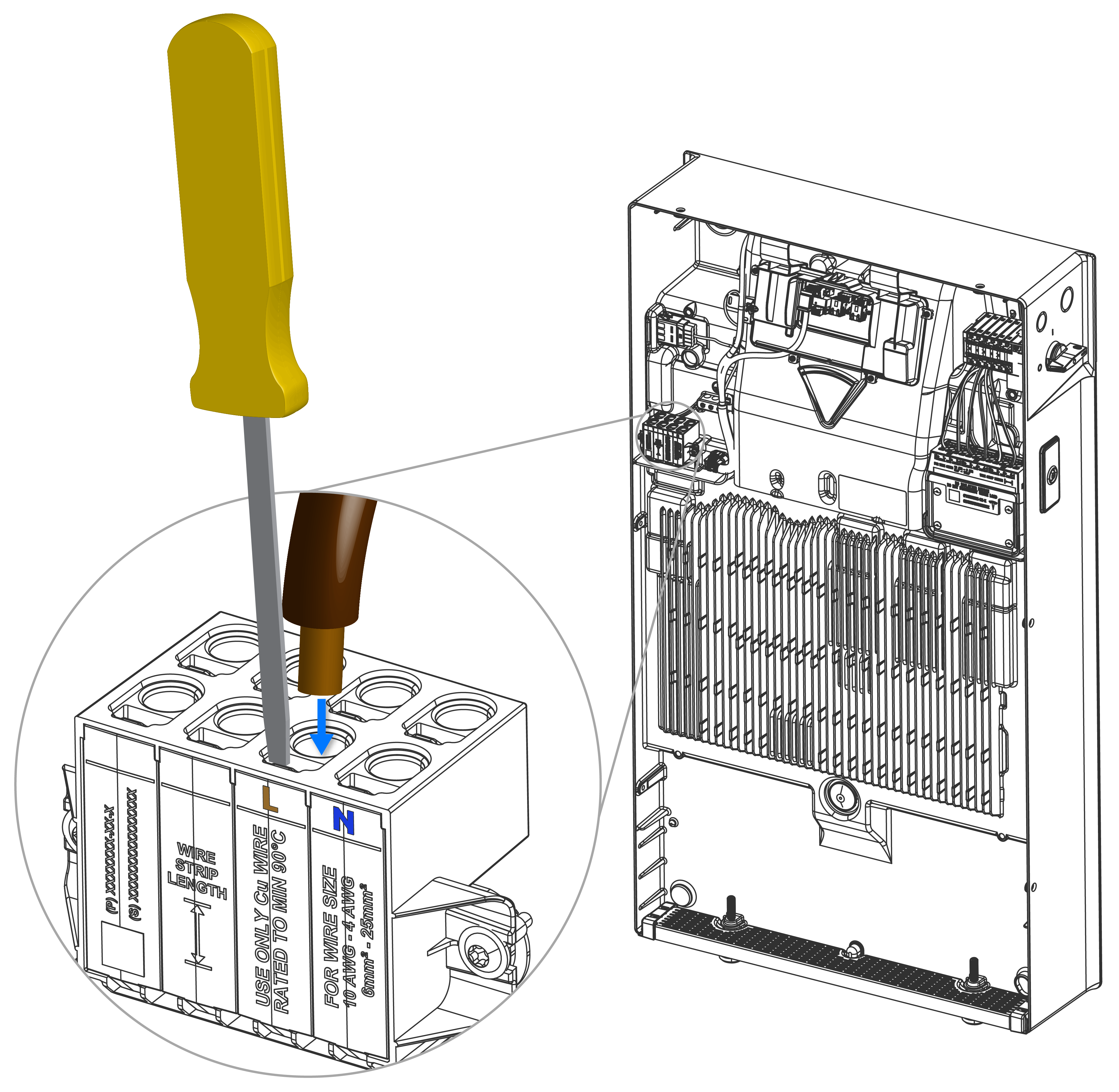

    Figuur 4. Veerklem met schroevendraaier en geleider in klem steken
  7. Gebruik een verfstift, permanente marker of iets dergelijks op het Powerwall 3-productlabel aan de linkerkant van de eenheid om het geconfigureerde vermogen/de geconfigureerde stroomuitgang te markeren (zie Powerwall- en andere opwekkingscircuits installeren in de Backup Gateway voor opties voor brekergrootte).
