STAP 3: De Powerwall 3 aan de muur bevestigen met een muurbeugel

Warning IconA warning icon, calling your attention to a possibly risky situation
Attentie
Powerwall 3 moet te allen tijde worden gemonteerd met behulp van de muurbeugel om het apparaat vast te zetten aan de ondersteunende structuur.
  1. Bevestig de Powerwall-beugel met een boormachine en waterpas aan een muur die het volledige gewicht van de Powerwall 3 kan dragen. Raadpleeg Verankeringsdetails voor grond- of muurbevestiging Powerwall 3 met muurbeugel op bestaande goedgekeurde fundering voor meer details over het type en het aantal te gebruiken bevestigingsmiddelen.

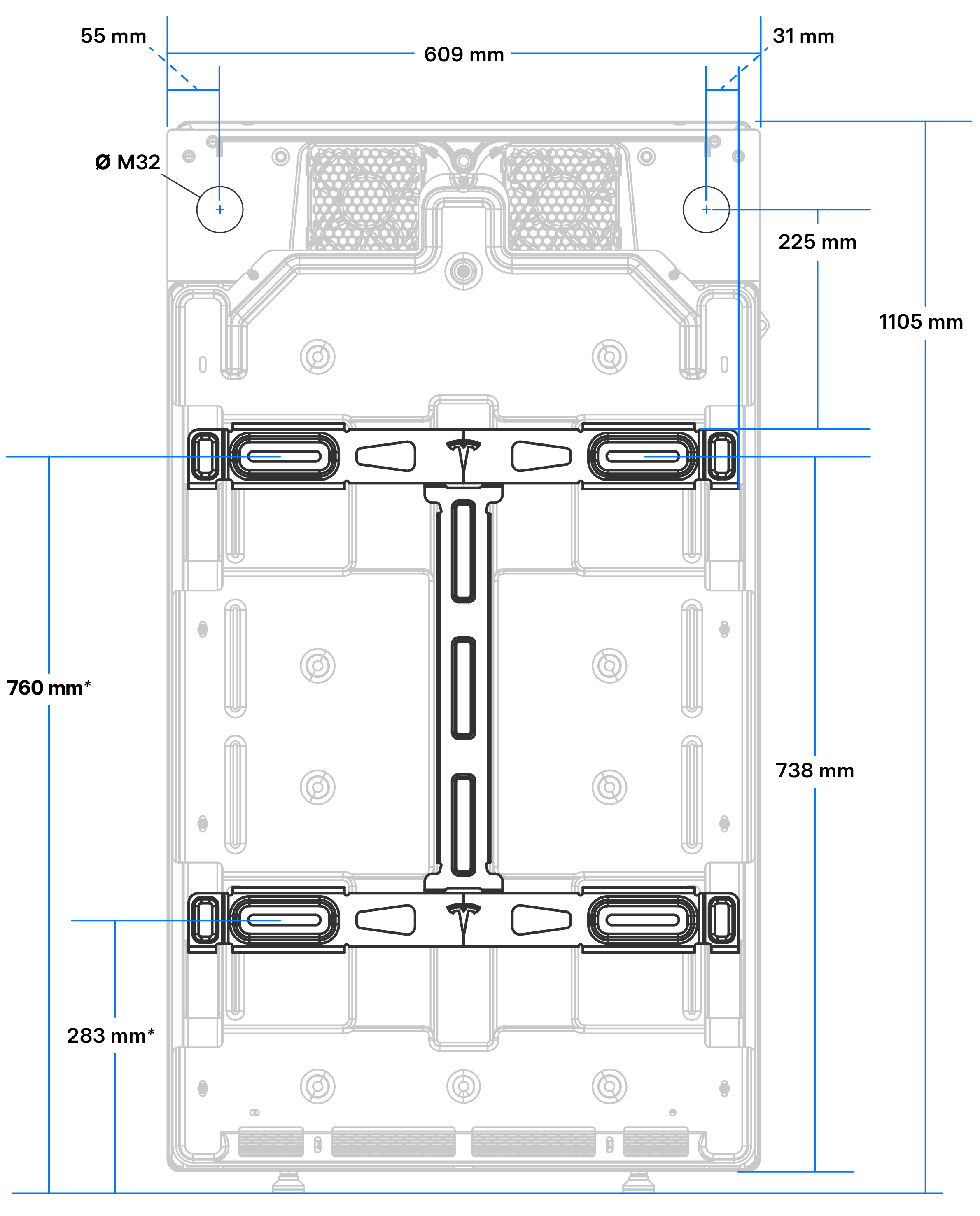

    Figuur 1. Metingen beugel ten opzichte van de Powerwall en vloer
    *De meting is tot aan de vloer. Als de Aan/Uit-schakelaar van de Powerwall 3 zich op minder dan 2 m van de vloer moet bevinden, monteert u de beugel zo:
    • De afstand van het midden van het onderste beugelsegment tot de vloer is minder dan 1429 mm
    • De afstand van het midden van het bovenste beugelsegment tot de vloer is minder dan 1905 mm (75 in)
    Warning IconA warning icon, calling your attention to a possibly risky situation
    Attentie

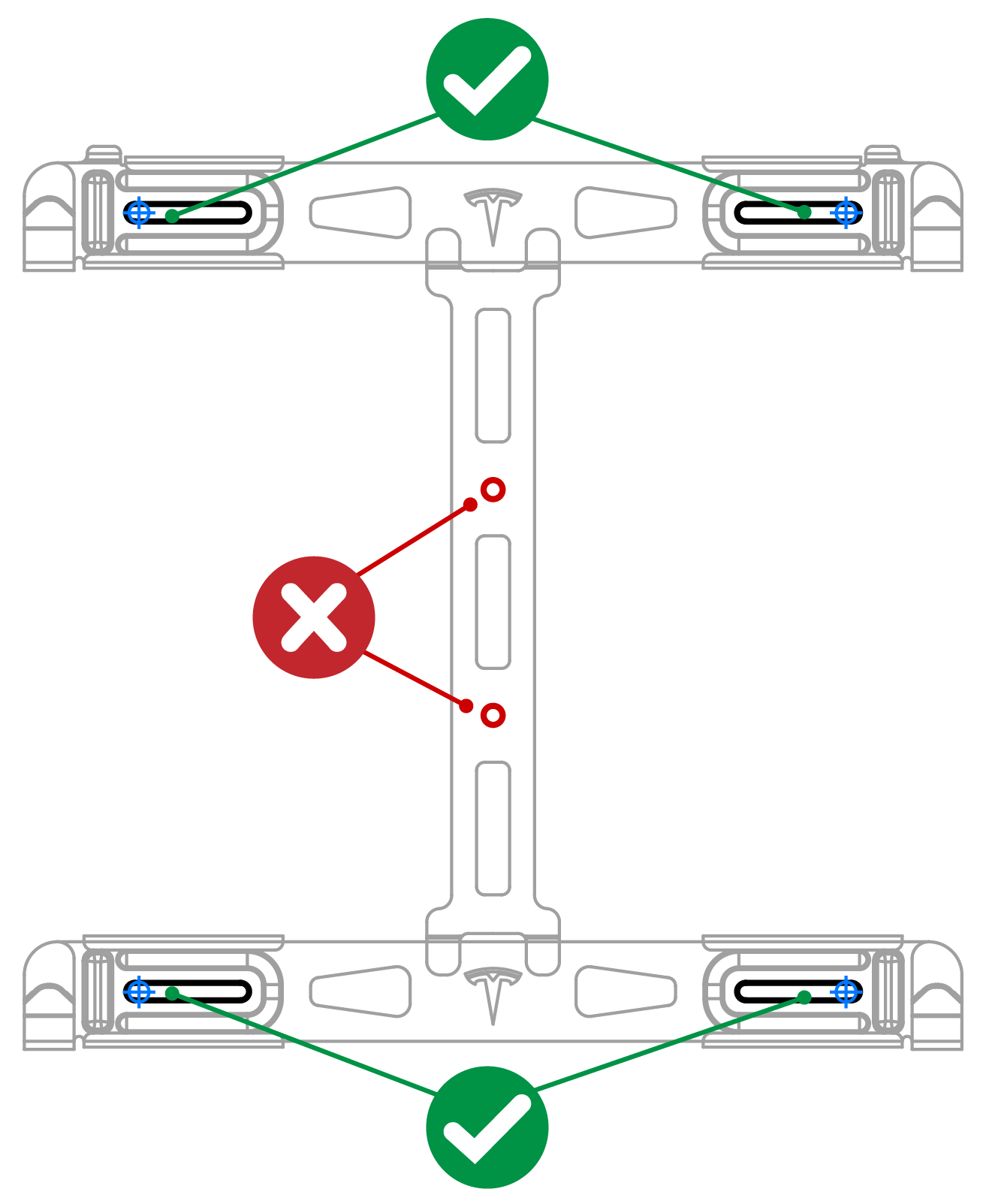

    Installeer alleen bevestigingen in de (4) sleuven op de horizontale beugelsegmenten. Installeer geen bevestigingsmiddelen op het verticale (middelste) segment, aangezien dit geen structurele montagegaten zijn.
    Informational PurposesAn informational icon, calling your attention
    Opmerking
    Het volgende diagram geeft de afmetingen voor het positioneren van de achterste invoeropeningen voor de leidingen ten opzichte van de Powerwall 3-beugel (de afmetingen zijn hetzelfde voor beide uitsparingen).

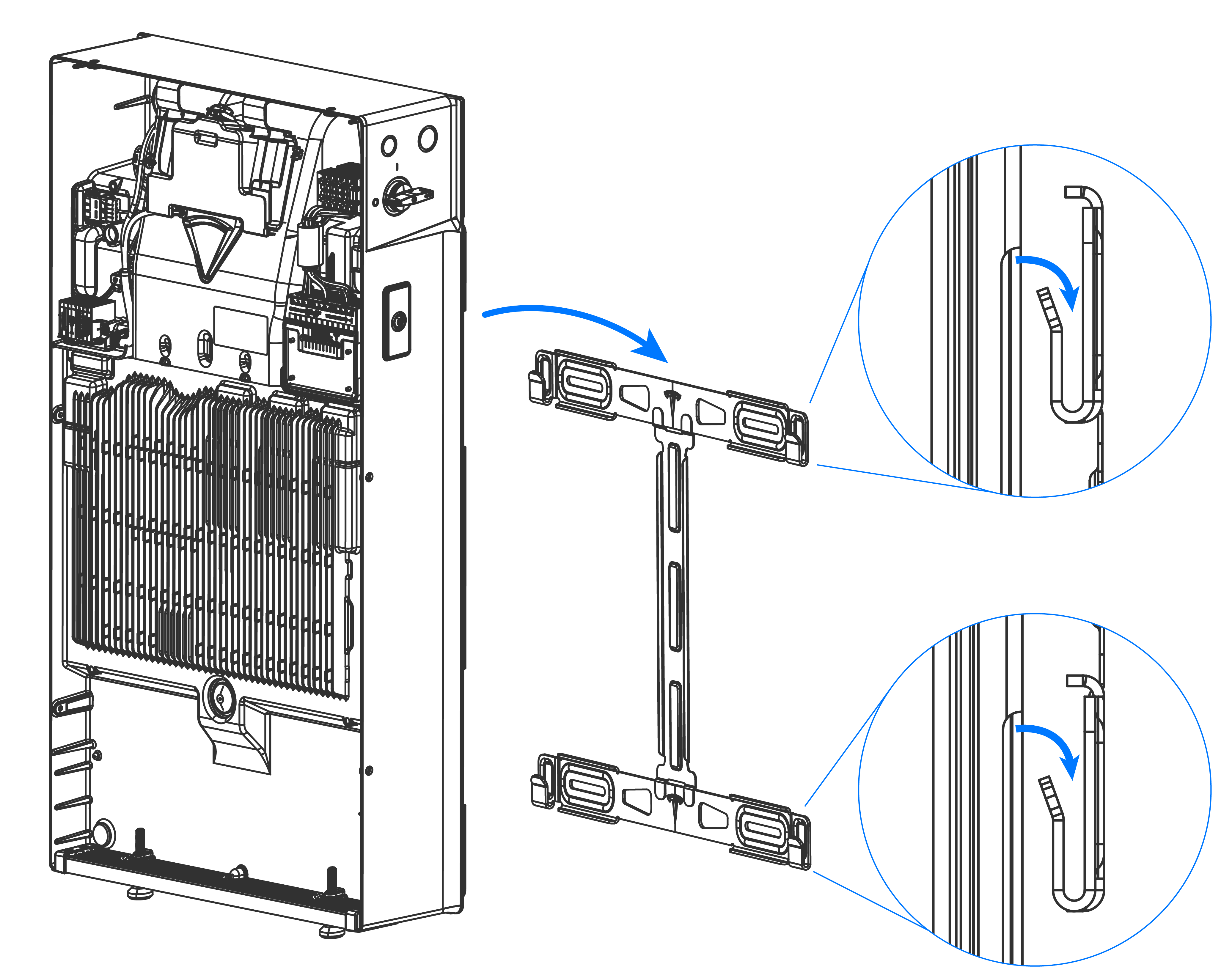

  2. Beweeg de dolly naar de muur en positioneer de Powerwall zo dat de montageklemmen zich net boven de flenzen op de beugel bevinden.
  3. Verlaag de Powerwall zo:
    • De bovenste set schoenplaten zit volledig op de flenzen van de beugel
    • De onderste set schoenplaten grijpt in de beugelflenzen
      Informational PurposesAn informational icon, calling your attention
      Opmerking
      Alleen de bovenste set schoenplaten zit volledig vast; de onderste schoenplaten grijpen nog steeds in de beugel, maar er is een kleine opening tussen de onderste schoenplaten en de onderkant van de beugel.
  4. Als u de Powerwall op de vloer monteert, gebruikt u een 17 mm sleutel om de stelvoeten aan te passen totdat de Powerwall waterpas staat. De eemheid moet waterpas staan met een tolerantie van +/- 2 graden tussen links en rechts en van +/- 5 graden tussen voor en achter.
    Informational PurposesAn informational icon, calling your attention
    Opmerking
    De bovenkant van elke voet moet zichtbaar zijn boven de nok met schroefdraad; draai de voet niet zo ver los dat de bovenkant niet meer zichtbaar is.
