Energiemeter

Vermogensmetingen zijn nodig om het Powerwall 3-systeem goed te laten werken en om systeemgegevens te laten verschijnen in de Tesla-app van de klant. Een energiemeter doet dit door de spanning (door de spanningstap) en de stroom (door de stroomtransformator, of stroomtrafo) te meten op belangrijke locaties in het systeem.

Stroomtrafo's worden rond geleiders geïnstalleerd om de stroom die er doorheen loopt te controleren. De stroomtrafo's zijn aangesloten op een meter die de metingen doorstuurt naar de Powerwall 3. Met behulp van deze stroommeting berekent het systeem vermogensmetingen om te bepalen hoeveel stroom de klant gebruikt of hoeveel stroom het PV-systeem produceert. De vermogenswaarden worden vervolgens weergegeven in de Tesla-app van de klant en worden door het systeem gebruikt om te werken zoals geconfigureerd door de klant. Een klant kan bijvoorbeeld zijn zonne-energie willen opslaan voor gebruik 's nachts. Stroomtrafo's meten zowel de zonne-energieproductie als het stroomverbruik van het huis, zodat het systeem weet hoeveel zonne-energie het overdag moet opslaan en 's nachts moet leveren.

Er zijn vele mogelijke configuraties voor het installeren van meters, afhankelijk van het systeemontwerp. Er zijn echter twee doelen, meten op elektriciteitsverbruik en meten op zonne-energie.

Meten op elektriciteitsverbruik: Locatiemeters tonen de totale stroom van en naar een locatie vanuit het perspectief van het elektriciteitsnet, d.w.z. het elektriciteitsnet wordt behandeld als de stroombron en het huis is een verbruiker van die stroom. De elektriciteitsverbruik meter(s) moet(en) stroomopwaarts van alle zonne-energieproductie, Powerwalls en thuisbelastingen worden geïnstalleerd.
Zonne-energie meten: Zonnemeters vangen de productie van de omvormer(s) voor zonne-energie op. Er mogen zich geen belastingen of Powerwalls achter de stroomtransformatoren voor PV bevinden. Dit zou leiden tot onder- of overschatting van de PV-opwekking.

Meetopties


Meter	Backup Gateway 2 Primaire meter X	Backup Gateway 2 Secundaire meter Y	Tesla Remote Meter
Meter	Figuur 1. Backup Gateway 2 interne meters		Figuur 2. Tesla Remote Meter Stroomtrafo-klemmen Opmerking De CT4-functionaliteit komt op een later moment beschikbaar.
Compatibele stroomtrafo's	Niet van toepassing (primaire meter X heeft drie geïntegreerde stroomtrafo's)	Tot drie Tesla 100A stroomtrafo's (één per fase). Zie Specificaties Tesla 100A CT voor volledige specificaties. Opmerking Er wordt één stroomtrafo meegeleverd in de accessoirekit; extra stroomtrafo's kunnen afzonderlijk worden besteld.	Tot drie Tesla 200A stroomtrafo's (één per fase). Zie Specificaties Tesla 200A CT voor volledige specificaties. Opmerking Er wordt één stroomtrafo meegeleverd in de kit; extra stroomtrafo's kunnen afzonderlijk worden besteld.
stroomtrafo-capaciteit	80 A per fase/100 A bij gebruik van slechts één fase	100 A	200 A
Ondersteunde locaties	Site, Geleider, Geen	Site, Zonne-energie, Generator, Geleider, Geen	Site, Zonne-energie, Generator, Geleider

Zie Specificaties voor de volledige specificaties van de meters en stroomtrafo's.

Primaire Meter X kan worden gebruikt om de site te meten als de netaansluiting zich op de voedingsklemmen op de Backup Gateway 2 bevindt.

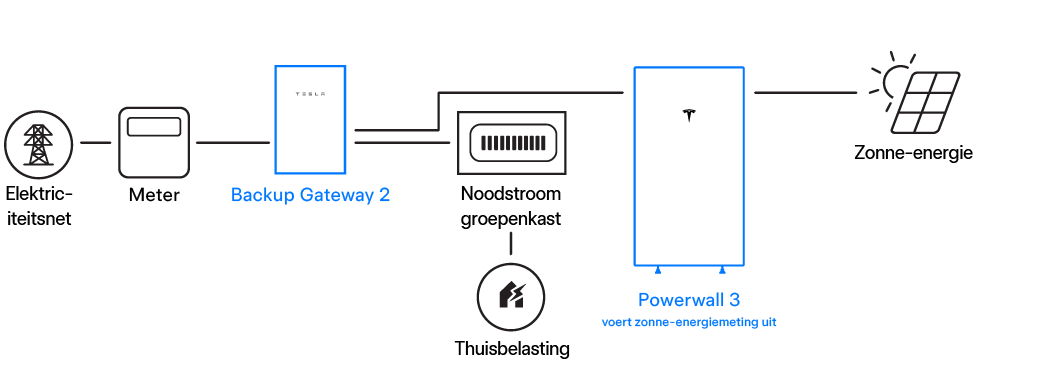

Figuur 3. Voorbeeldschema back-upmeting voor het hele huis: Meter X meetlocatie

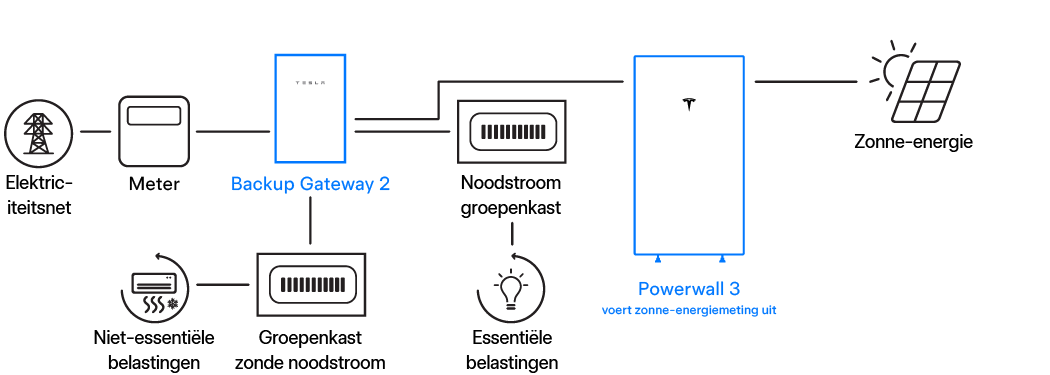

Figuur 4. Voorbeeldschema voor gedeeltelijke back-upmeting thuis: Meter X meetlocatie
Opmerking
In deze configuratie bevinden de niet-essentiële belastingen zich stroomafwaarts van de Backup Gateway 2 (d.w.z. ze zijn aangesloten op de niet-backupterminals op de Backup Gateway 2.
Secundaire meter Y: Wanneer er belastingen zijn stroomopwaarts van de Backup Gateway 2 of het systeem wisselstroomgekopppelde zonne-energie bevat, kunnen Tesla 100A stroomtrafo's worden geïnstalleerd en aangesloten op de stroomtrafo-klemmen van meter Y voor het meten van de locatie of de zonne-energie.

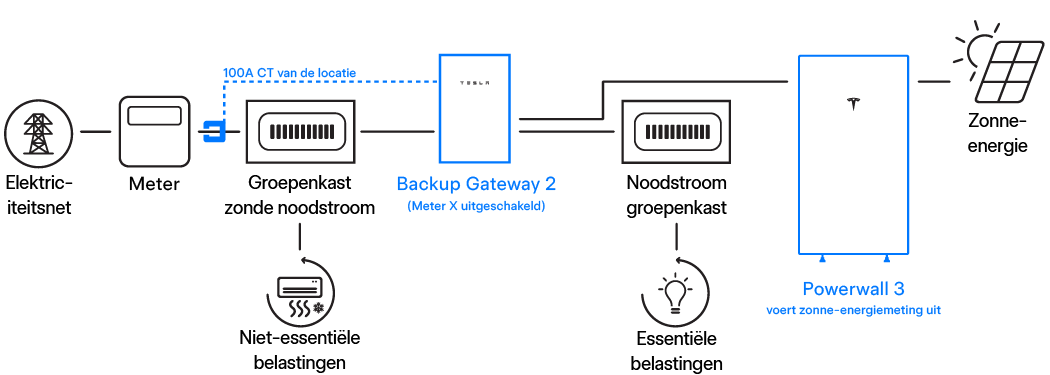

Figuur 5. Voorbeeldschema voor gedeeltelijke back-upmeting thuis: Meter Y meet locatie (meter X geconfigureerd als Geen).

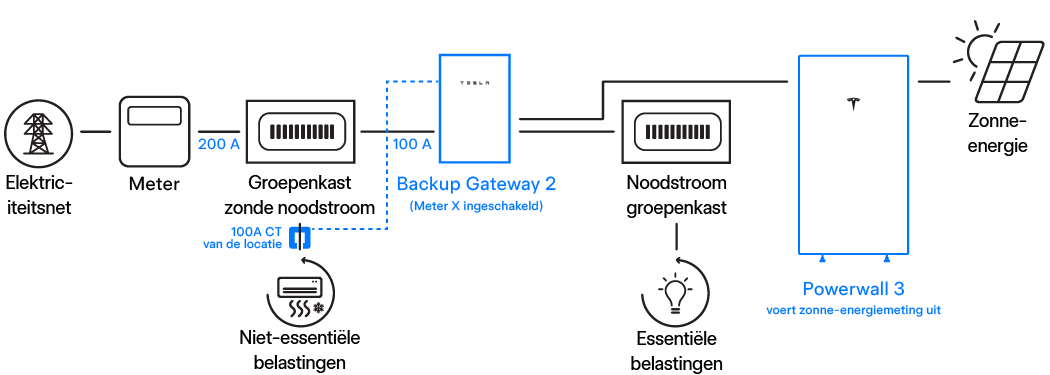

Figuur 6. Voorbeeldschema voor gedeeltelijke back-upmeting thuis: Meter X en meter Y meten locatie
Figuur 7. Voorbeeldschema voor gedeeltelijke back-upmeting thuis: Meter X meet locatie en Meter Y meet wisselstroomgekopppelde zonne-energie
Opmerking
Meter Y kan alleen de locatie of de wisselstroomgekopppelde zonne-energie meten, niet beide.
Let op!
Als wisselstroomgekopppelde zonne-energie niet correct wordt gemeten, zal Powerwall de frequentie niet verschuiven om zonne-energie te regelen tijdens een stroomstoring, wat resulteert in een ernstig risico op schade aan de thuisbelastingen en/of Powerwall van de klant.
Tesla Remote Meter : Wanneer er belastingen zijn stroomopwaarts van de Backup Gateway 2 en het systeem ook wisselstroomgekopppelde zonne-energie bevat, kunnen Tesla 200A stroomtrafo's worden geïnstalleerd en aangesloten op de stroomtrafo-klemmen van de Tesla Remote Meter voor het meten van de locatie of de wisselstroomgekopppelde zonne-energie.

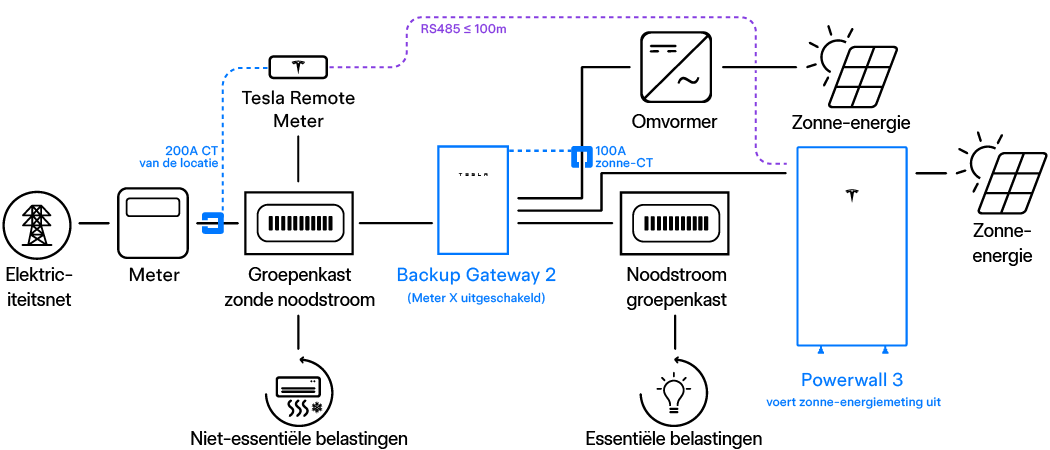

Figuur 8. Voorbeeldschema voor gedeeltelijke back-upmeting thuis: Tesla Remote Meter meet locatie en meter Y meet wisselstroomgekopppelde zonne-energie (meter X geconfigureerd als Geen)
Figuur 9. Voorbeeldschema voor gedeeltelijke back-upmeting thuis: Meter Y meet locatie en Tesla Remote Meter meet wisselstroomgekopppelde zonne-energie (meter X geconfigureerd als Geen)
Figuur 10. Voorbeeldschema back-upmeting woning: meet locatie van de Tesla Remote Meter en meet wisselstroomgekopppelde zonne-energie (meter X en Y geconfigureerd als Geen)
Powerwall 3 meet zijn eigen zonne-energie (d.w.z. gelijkstroomgekopppelde zonne-energie). Er hoeft geen extra meter te worden geïnstalleerd of geconfigureerd voor de Powerwall 3
Opmerking
Powerwall 3 is niet compatibel met externe energiemeters van Neurio.
Opmerking
Powerwall 3 heeft een interne batterijmeter die niet wordt genoemd in dit document, omdat deze niet wordt geïnstalleerd of geconfigureerd door de installateur.
