Bijlage D: Externe DC-isolatie installeren

Voor een gemakkelijker veilig onderhoud en eenvoudigere testen kunnen sommige regionale elektrische voorschriften vereisen dat de PV-systeem naast een PV-omvormer wordt geïsoleerd. De geïntegreerde DC-scheidingsschakelaar in Powerwall 3 biedt een manier om de voeding van de PV-systeem uit te schakelen, maar de PV-draden die zijn aangesloten op de Powerwall 3 blijven onder spanning staan. Om volledig aan de voorschriften te voldoen, moet de PV-systeem buiten de Powerwall 3worden geïsoleerd .

Installatie-opties

Hieronder volgen opties om de installatie in overeenstemming te brengen met de plaatselijke elektrische voorschriften als een manier om de PV-systeem te isoleren vereist is:
  • Het gebruik van voldoende bemeten stekkerverbindingen (bijv. MC4) op de voeding van de PV-systeem. Deze kunnen rechtstreeks in de draden van de PV-systeem worden geïnstalleerd met behulp van een kabelboom met connectoren voordat ze de Powerwall 3 binnengaan, of in een externe behuizing naast de Powerwall 3 (bijv. als er een behuizing moet worden geïnstalleerd voor overspanningsbeveiligingen of zekeringen).
  • Het gebruik van een voldoende bemeten DC-isolator naast de Powerwall 3.
In alle gevallen moeten de plaatselijke voorschriften zorgvuldig worden bestudeerd om ervoor te zorgen dat de hele installatie aan alle voorschriften voldoet.

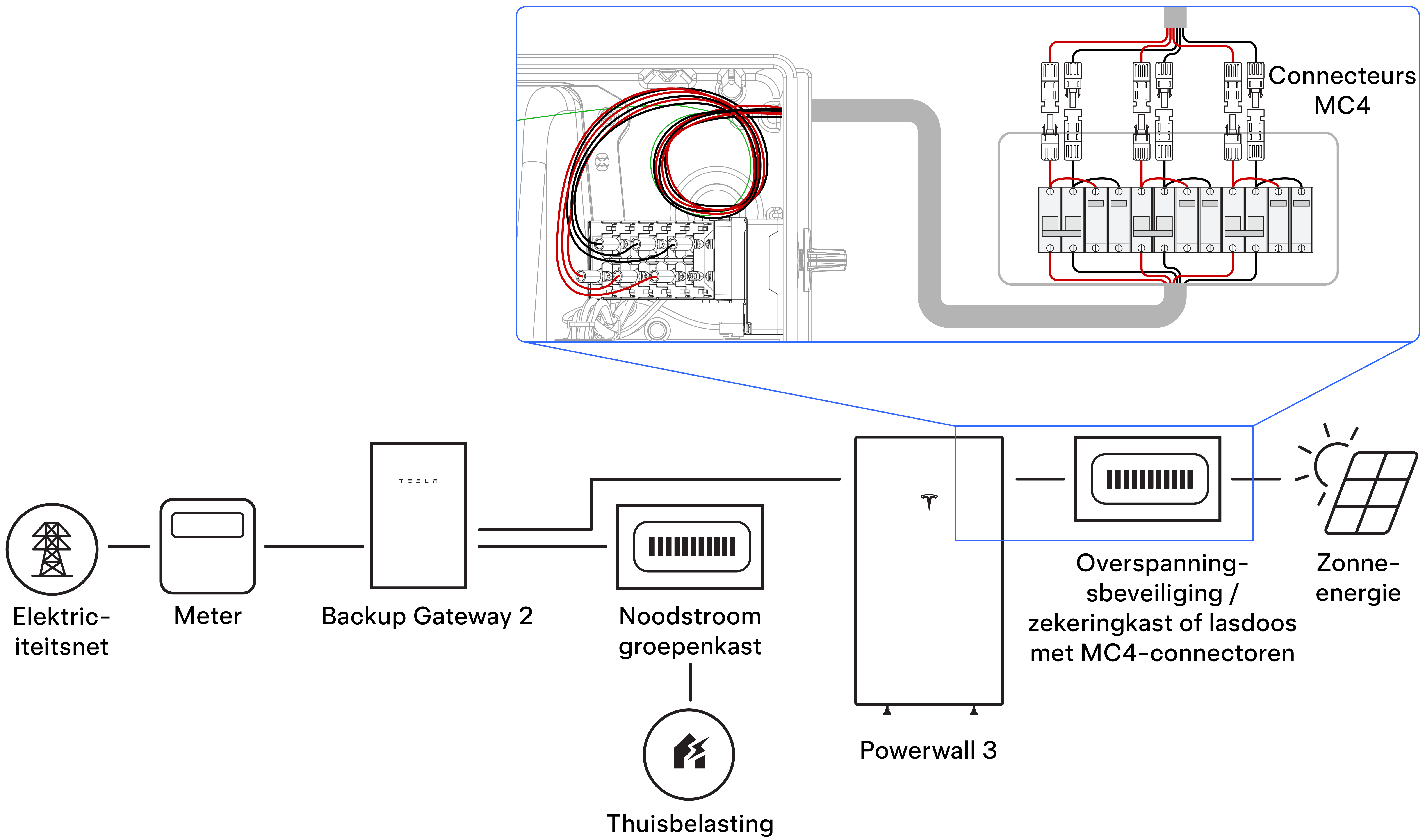

Connectoren (bijvoorbeeld MC4) installeren op een externe behuizing

Als er een externe behuizing naast de Powerwall 3moet worden geïnstalleerd voor overspanningsbeveiligingen of zekeringen, kunnen de connectoren op de externe behuizing worden geïnstalleerd.

Om de Powerwall 3 te isoleren van de DC-zijde, moet de Powerwall 3geïntegreerde DC-scheidingsschakelaar worden uitgeschakeld en moeten de connectors worden losgekoppeld. De connectoren vormen ook een handig testpunt voor stringtests.

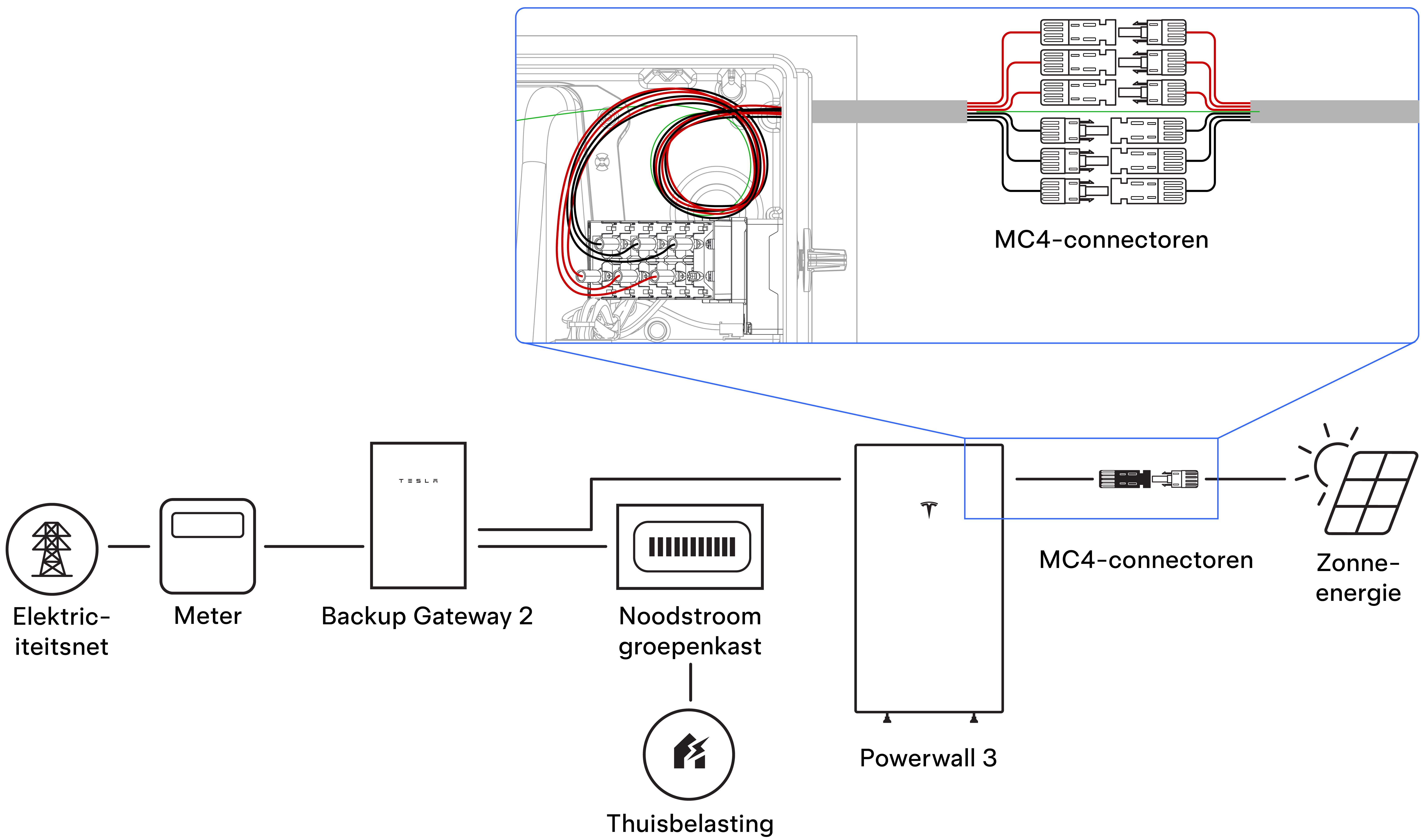

Een kabelboom met connectoren (bijv. MC4) rechtstreeks in de bedrading van de PV-systeem installeren

Als er geen externe behuizing hoeft te worden geïnstalleerd, kunnen de connectoren rechtstreeks in de PV-array worden geïnstalleerd met behulp van een kabelboom met connectoren.

Om de Powerwall 3 te isoleren van de DC-zijde, moet de Powerwall 3geïntegreerde DC-scheidingsschakelaar worden uitgeschakeld en moeten de connectors worden losgekoppeld. De connectoren vormen ook een handig testpunt voor stringtests.
Informational PurposesAn informational icon, calling your attention
Opmerking
Deze optie kan kabelbeheerproblemen veroorzaken met een bundel connectoren.

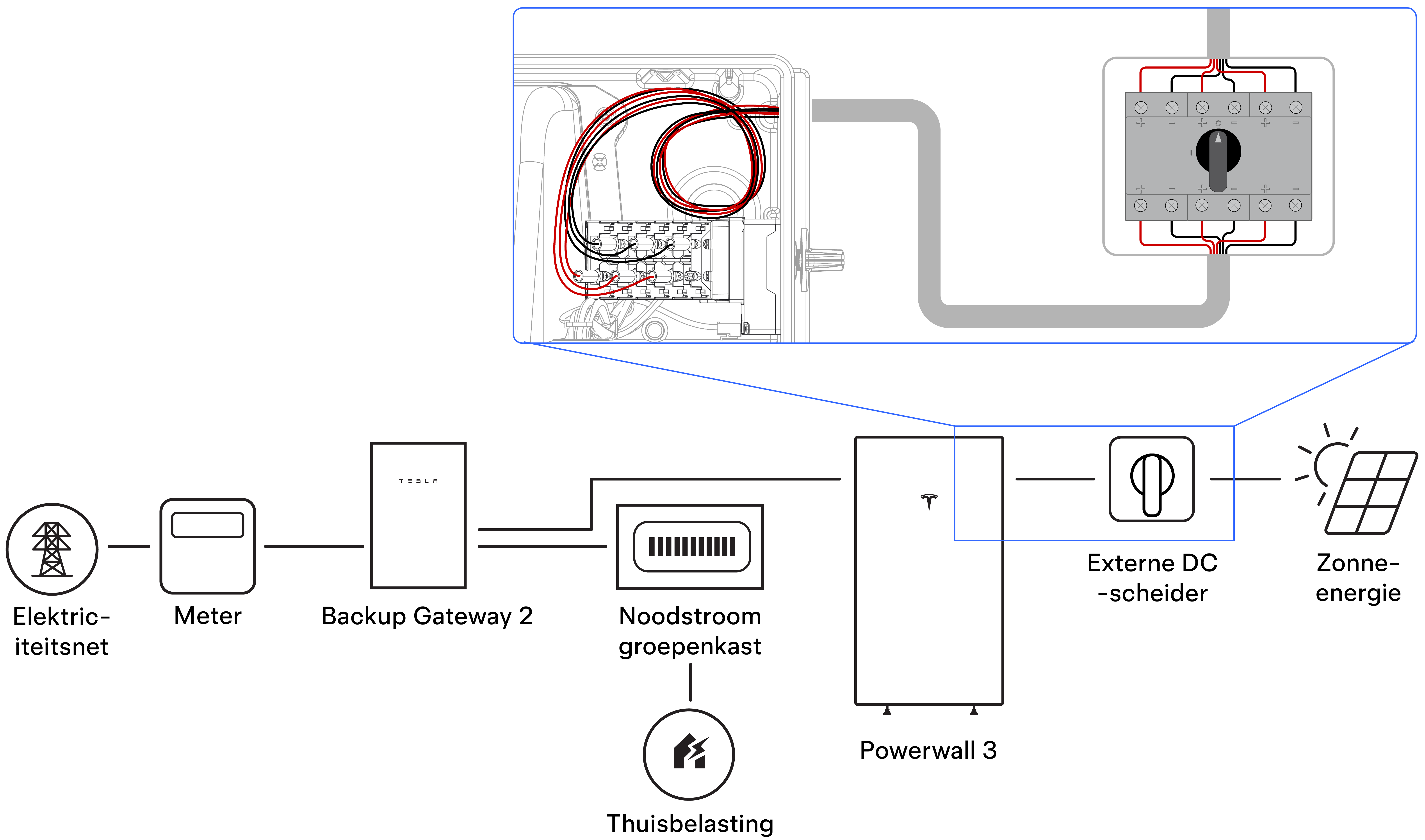

Een externe DC-isolator installeren

Als de connectoren om welke reden dan ook geen geschikte optie zijn, kan een externe DC-isolator naast de Powerwall 3 worden geïnstalleerd

Om de Powerwall 3 te isoleren van de DC-zijde, moet de externe DC-isolator UIT worden gezet. Voor deze optie zijn geen connectoren (bijvoorbeeld MC4) nodig, maar het gebruik van dergelijke connectoren kan het testen van strings vereenvoudigen.
