Bijlage D: (Optioneel) Systeemuitschakelaar installeren

De aan/uit-schakelaar van de Powerwall 3 is ook een manier om het systeem uit te schakelen.

Let op!

De systeemuitschakelaar moet worden aangesloten op de Powerwall 3. Sluit deze niet aan op de Backup Gateway 2, want dan werkt deze niet.

De systeemuitschakelaar installeren

Attentie

Voordat u geleiders afsluit binnen de Powerwall 3 moet u ervoor zorgen dat de aan/uit-schakelaar van de geïntegreerde DC-scheidingsschakelaar en Powerwall 3 beide op UIT staan om het systeem spanningsvrij te maken. Controleer of er geen spanning staat op de AC- en PV-polen voordat u verdergaat.

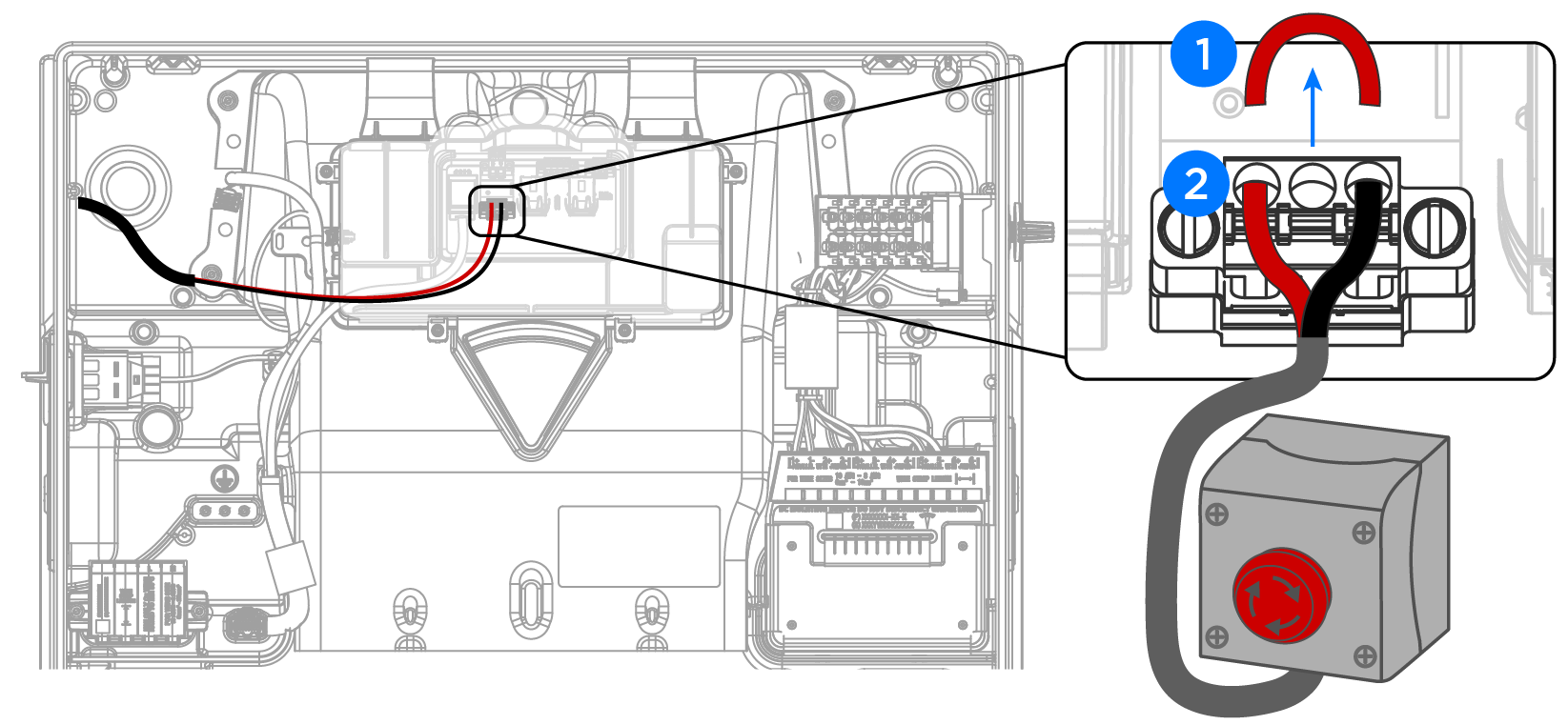

Verwijder de in de fabriek geïnstalleerde jumper van de +/--aansluitingen van de systeemuitschakelaar op de Powerwall 3-systeemuitschakelaarconnector. Zie Bijlage B: Bedradingsreferentie voor een gedetailleerde referentie van de bedrading.
Sluit de 2-draads communicatiedraad (minimaal 0,25 mm^m2 geleiders) aan op de klemmen voor systeemuitschakeling:
1. Strip de mantel van de communicatiedraad zodat deze niet verder reikt dan de rand van het ventilatorkanaal. Dit zorgt ervoor dat de afzonderlijke geleiders plat liggen, zodat er ruimte overblijft voor het plaatsen van de afdekking aan de voorkant.
2. Strip elke geleider 8 mm.
3. Leid de twee geleiders naar de connector zoals hieronder getoond, met behulp van het kabelbeheerlipje om te voorkomen dat ze de Tesla Asset Controller blokkeren.
  Let op!
  Tesla raadt aan om de communicatiebedrading naar de linkerkant van de behuizing te leiden; gebruik altijd de kabelbeheerlipjes om ervoor te zorgen dat de draden de Tesla Asset Controller niet blokkeren. Leid geen losse draden door de voorkant van de behuizing.
4. Steek een sleufschroevendraaier met kabeltip of elektronicatip (tot 3/32-inch of 3 mm) in elke schroevendraaiersleuf om de terminal te openen.
5. Steek elke geleider zo ver mogelijk in de klem en verwijder de schroevendraaier uit de schroevendraaiersleuf om de klem te sluiten.
  Let op!
  Overmatige kracht kan de connector beschadigen; oefen niet meer kracht uit dan nodig is om de terminal te openen en de geleider te plaatsen.
Sluit de 2-draads communicatiedraad aan op een geschikte DC-schakelaar (vereisten hieronder).

Vereisten voor schakelaar

Systeemuitschakelaars moeten aan de volgende vereisten voldoen.

Vermeld of erkend als "noodstopknop", "noodstopapparaat", "noodstopunit", die voldoet aan een van de volgende normen:
- IEC 60947-1:2020 en IEC 60947-5-1
Nominaal voor minstens 12 V, 1 A
Geschikt voor buitengebruik (IP14 of hoger)
De aansluitklemmen moeten geschikt zijn voor een draad van0,25 mm² of groter

Aanbevolen schakelaaronderdelen

Het volgende product (samengesteld uit alle hieronder vermelde onderdelen) voldoet aan alle bovenstaande vereisten voor deze toepassing:


Noodstopknop, optie 1: Eaton	Eaton M22-PVT	Noodstopknop
	Eaton M22-I1-PG	Noodstopbehuizing
	Eaton M22-K01PV6	Contactblok noodstop (240 V, 6 A)
Noodstopknop, optie 2: Schneider	Schneider XALD01H7	Noodstopbehuizing
	Schneider ZB5AT84	Noodstopknop
	Schneider ZB5AZ009	Noodstophalsband
	Schneider ZBE102	Contactblok noodstop
	Schneider ZBZ1605	Noodstopbeveiliger Geel
	Schneider ZBZ1602	Noodstopbeveiliger Zwart
Laagspanningscommunicatiekabel ( bij voorkeurPowerwall 3 communicatiekabel)

Installatierichtlijnen voor de systeemuitschakelaar

Er kunnen maximaal drie Powerwall 3-eenheden worden aangesloten op één systeemuitschakelaar
Buiten geïnstalleerd op een gemakkelijk toegankelijke locatie, bij voorkeur in de buurt van de meter van het elektriciteitsnet
De maximale laagspanningskabel lengte vanaf de schakelaar mag niet langer zijn dan 45 m
Het regelcircuit moet worden geïnstalleerd als type TC-ER of in een geschikte kabelgoot
