Bepaal of de kabels via de zijkanten of achterkant in de Powerwall worden ingevoerd. Er moet een doorvoerfitting of kabelwartel worden gebruikt om de invoer in de bedradingsruimte af te dichten.
Let op!
De uitsparingen in de Powerwall 3 zijn niet uitbreidbaar. Boor niet in de behuizing van de Powerwall 3 en verander het metalen oppervlak niet, om welke reden dan ook.

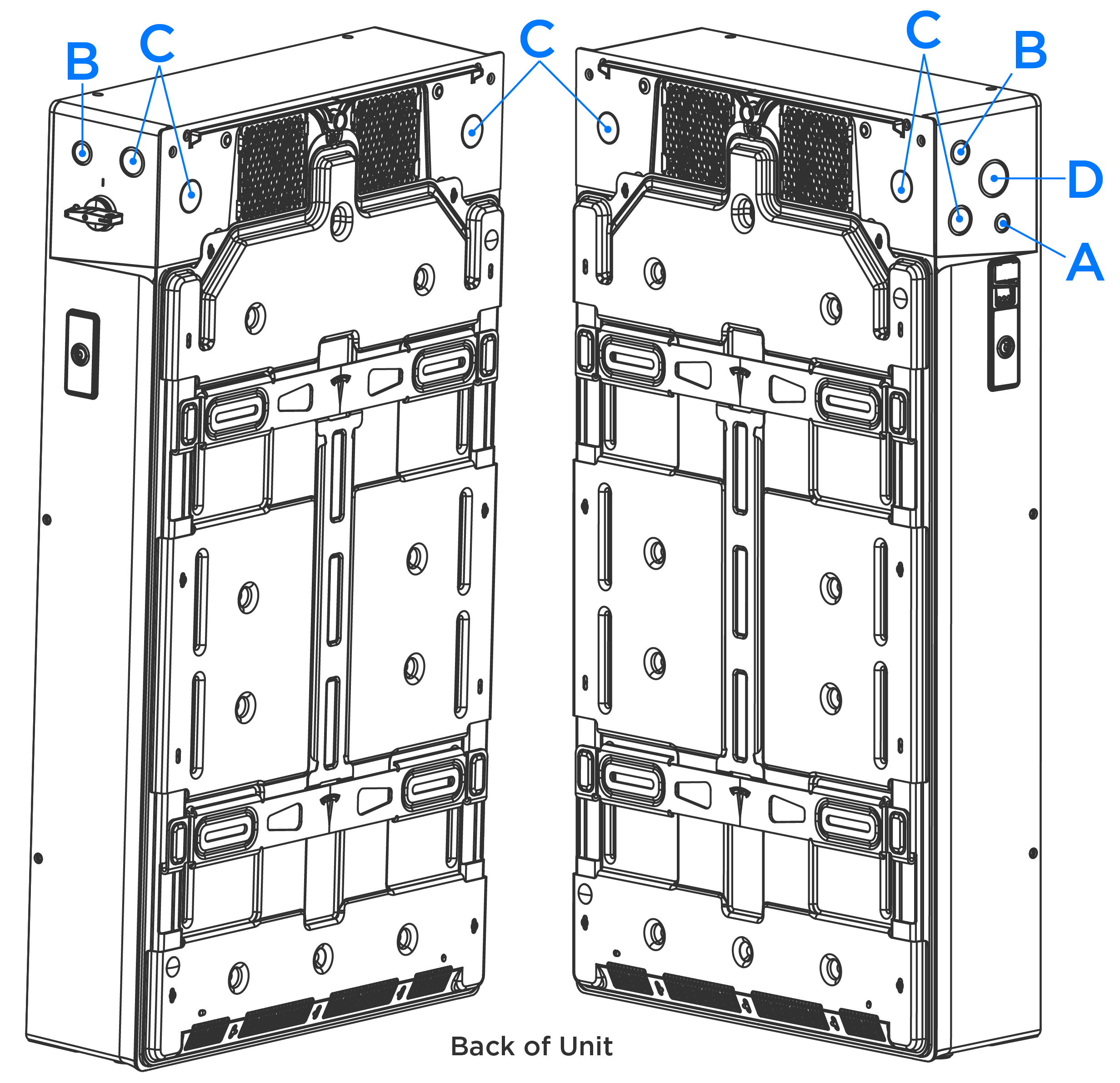

Figuur 1. Powerwall 3 Uitsparingslocaties
Tabel 1. Maten uitsparingen in de behuizing
Uitsparing
Maat kabelbuis
A
M20
B
M25
C
M32
D
M40
Op de volgende diagrammen ziet u de maten voor:

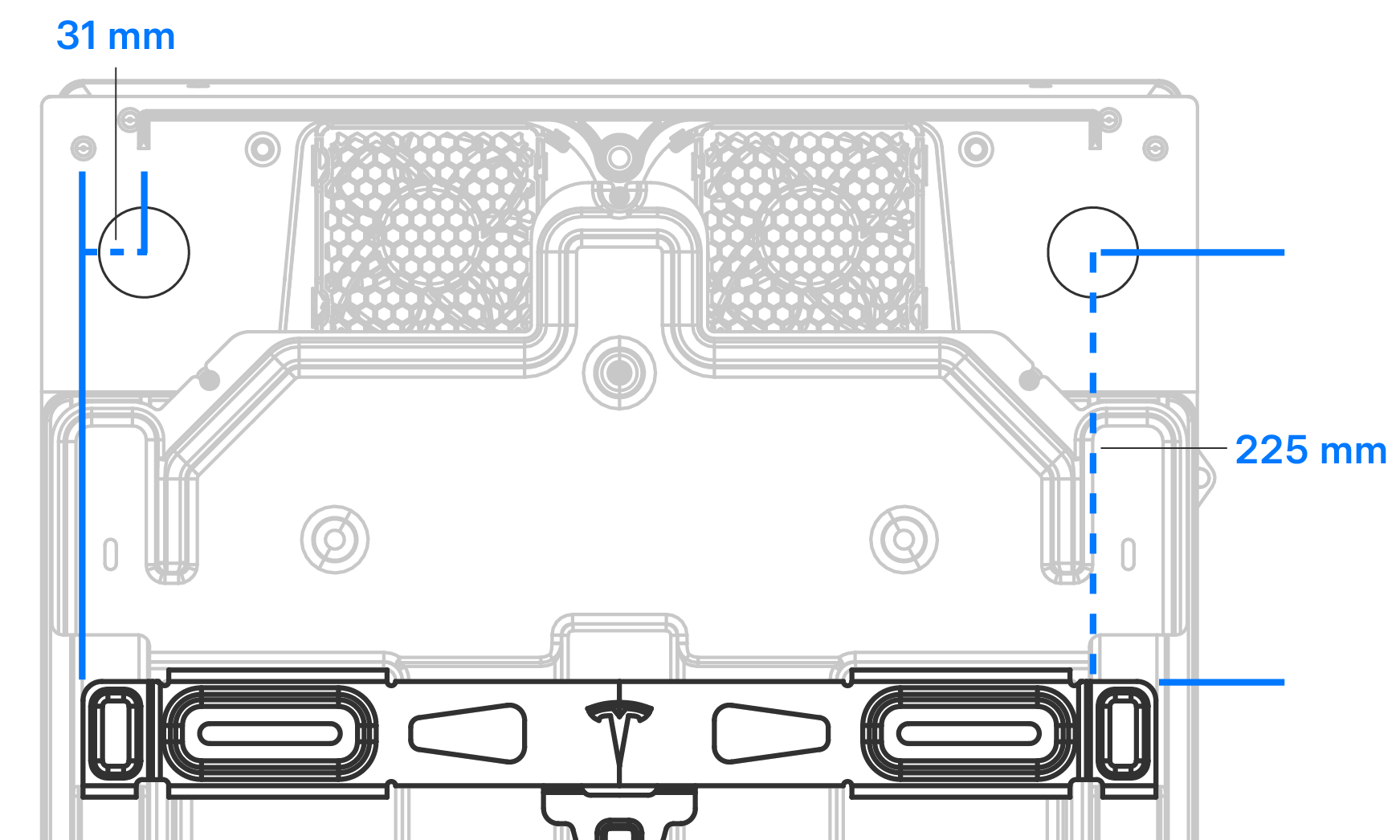

De positie van de ingangsuitsparingen voor de leidingen ten opzichte van de Powerwall 3-beugel (de afmetingen zijn hetzelfde voor beide uitsparingen)

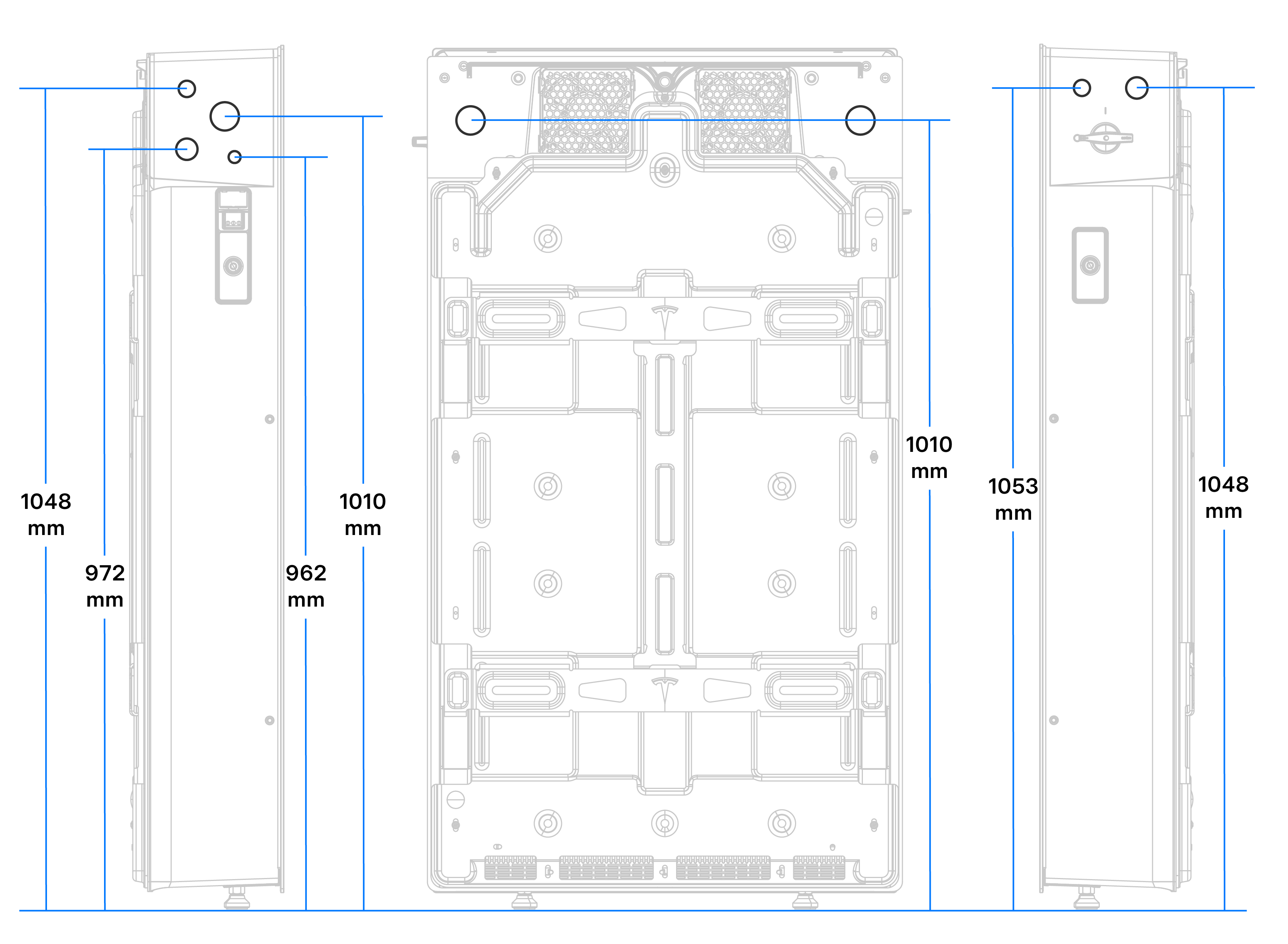

De positie van de ingangsuitsparingen voor de leidingen ten opzichte van de vloer (bij montage van de Powerwall 3 met de voeten op de laagste hoogte en contact met de vloer)

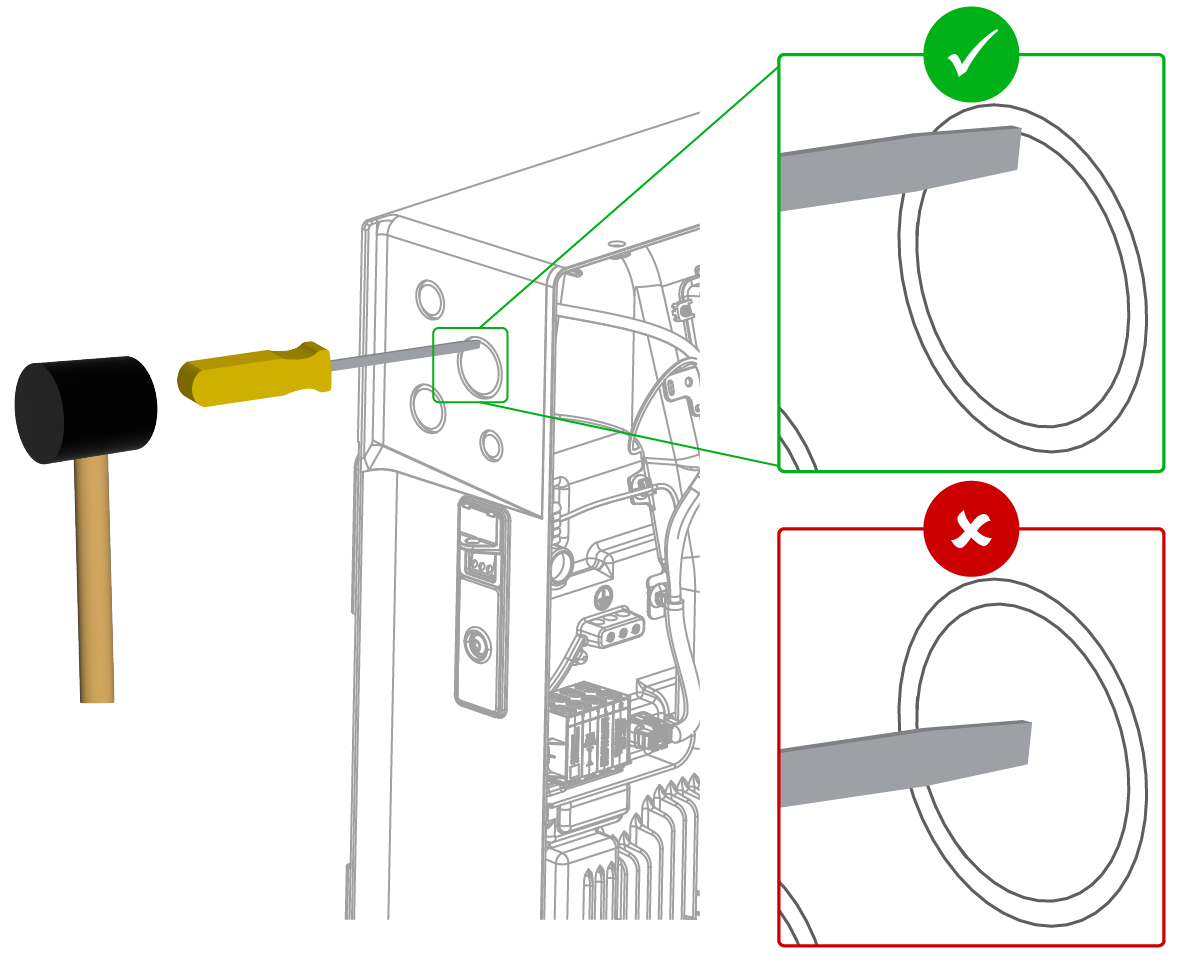

Plaats de punt van een platte schroevendraaier op de binnenrand van de uitsparing (aan de buitenkant van de behuizing) om een uitsparing te openen. Sla met een hamer op de schroevendraaier om de metalen uitsparing eruit te slaan; één goedgeplaatste slag is meestal voldoende om de uitsparing los te maken.
Opmerking
Door de schroevendraaier aan de binnenkant van de uitsparing te plaatsen in plaats van in het midden, kan de uitsparing met aanzienlijk minder kracht worden geopend.
