Aardlekschakelaars (RCD's) / aardlekschakelaars met overstroombeveiliging (RCBO's)
Aardlekschakelaars (RCD's) en aardlekschakelaars met overstroombeveiliging (RCBO's) zijn elektrische apparaten die bescherming bieden tegen elektrocutie of brandgevaar door een aardlek. Dit hoofdstuk biedt basisrichtlijnen voor de selectie en installatie van RCD's/RCBO's met Powerwall-systemen wanneer dit wordt voorgeschreven door de lokale wetgeving.
RCD's/RCBO's op circuits op locatieniveau
RCD's/RCBO's op locatiei kunnen nodig zijn op TT-aardingsnetwerken om het loskoppelen volgens de voorschriften te garanderen of om de bekabeling op de locatie te beschermen. Het is bekend dat het schakelen van nul- en lijngeleiders soms hinderlijke uitschakelingen kan veroorzaken op stroomopwaartse aardlekschakelaars. Een van de volgende twee methodes moet worden gebruikt om het risico te vermijden dat RCD's/RCBO's op locatieniveau de stroom uitschakelen:
-
Optie 1: Plaats de RCD/RCBO op locatieniveau in de behuizing van de Backup Gateway na de magneetschakelaar van de gateway (zie onderstaande afbeelding)
- Als de Backup Gateway in de buurt van de dienstingang en DNO-meter is geïnstalleerd, moet u de RCD/RCBO op de locatie verplaatsen door deze op de 'Home'-klemmen aan te sluiten.
- In deze configuratie blijft alle stroomafwaartse bedrading van het huis beschermd door de RCD/RCBO op locatieniveau.
- Inkomende voedingskabels moeten dubbel geïsoleerd zijn.

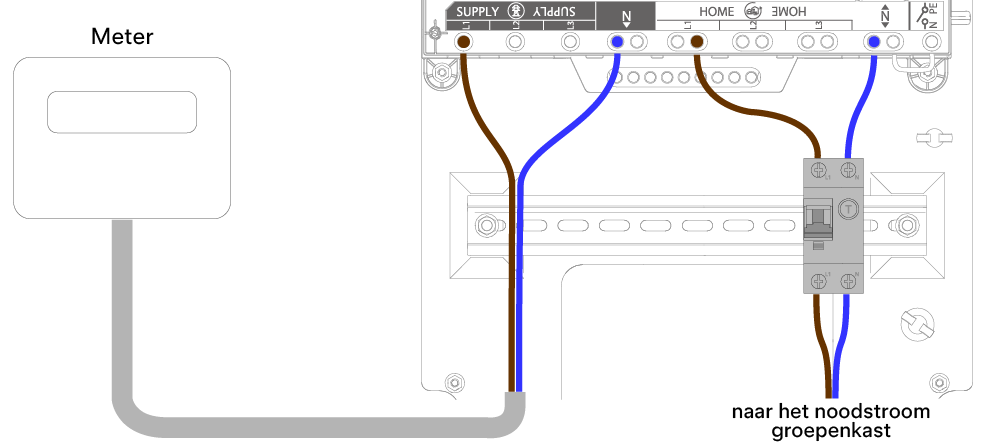

Figuur 1. RCD/RCBO op locatieniveau verplaatsen naar de Backup Gateway na de schakelaar
-
Optie 2: Type-S vertraagde RCD/RCBO stroomopwaarts van Backup Gateway gebruiken
- Type-S RCD's/RCBO's worden gebruikt voor beveiliging op locatieniveau om selectiviteit te bieden door een tijdvertraging in te voeren, zodat stroomafwaartse RCD's/RCBO's eerst uitschakelen.
- De vertraging die een Type-S RCD/RCBO biedt, is een doeltreffende beperking van hinderlijke uitschakelingen.

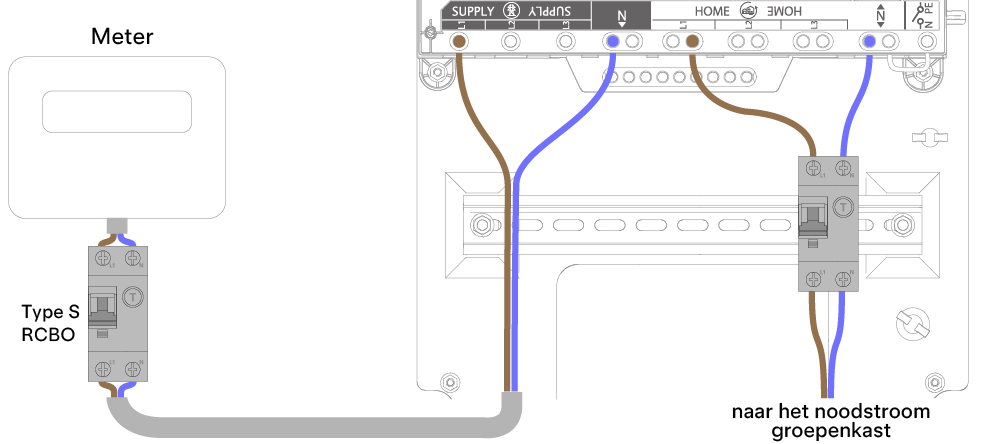

Figuur 2. Type S vertraagde RCD/RCBO stroomopwaarts van de Backup Gateway gebruiken

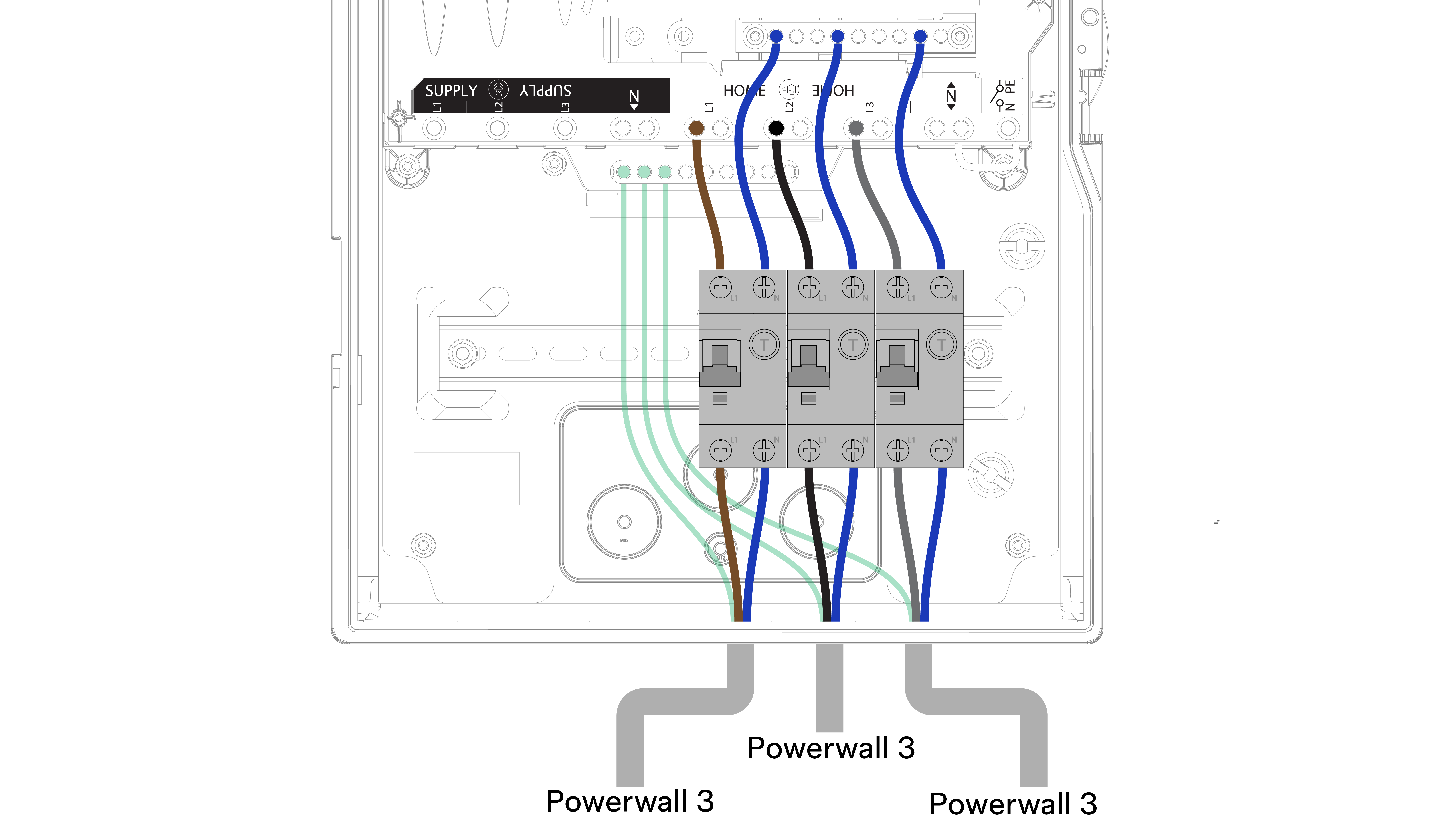

RCD's/RCBO's op stroomkringen die Powerwall voeden
Indien vereist door lokale regelgeving, kan de installateur een RCD of RCBO met een geschikte aardlekschakelaar selecteren voor de voeding van het Powerwall 3-circuit. Om het risico op hinderlijke trips te minimaliseren, wordt echter een 300 mA RCD/RCBO van het type AC of A aanbevolen.
Powerwall 3 heeft geen RCD/RCBO type B nodig, omdat deze geen gelijkstroom kan leveren aan de elektrische installatie volgens IEC 60364-7-712:2002.
