Vereiste gereedschap

Algemeen gereedschap

  • Persoonlijke beschermingsmiddelen (veiligheidsbril, handschoenen, veiligheidsschoenen)
  • Installatiegereedschap (waterpas, balkzoeker, rolbandmaat, potlood, schilderstape, zaklantaarn)
  • Smartphone met Tesla One-app voor het instellen van het apparaat en het documenteren van de installatie
  • Boor en boorbit voor het boren van voorboorgaten in het montageoppervlak
  • Momentsleutel/schroevendraaier met T20 Torx-bit
  • Draadstrippers/snijders voor draden0,2 mm2 tot 120 mm2
  • Sleufschroevendraaier met elektronicastip tot 3 mm voor AC- en communicatiebedrading veerklemmen
  • RJ45-krimper
  • Ethernetkabel-tester

Powerwall 3 Installatiegereedschap

  • Powerwall-dolly (voorkeur, Tesla P/N 1856187-xx-y) OF hefapparatuur die 130 kg kan tillen en ondersteunen
  • ¾-inch zeskantmoer of 19 mm boorsokkel (bij gebruik van Powerwall-dolly)
  • Spanband om Powerwall 3 vast te zetten aan hefapparatuur (als er geen Powerwall-dolly wordt gebruikt)
  • Krimpgereedschap met ratel voor het krimpen van gevorkte aansluitingen op PV-bedrading; Tesla raadt een van de volgende of gelijkwaardige producten aan:
    • TE Connectivity P/N 58433-3
    • TE Connectivity P/N 59824-1

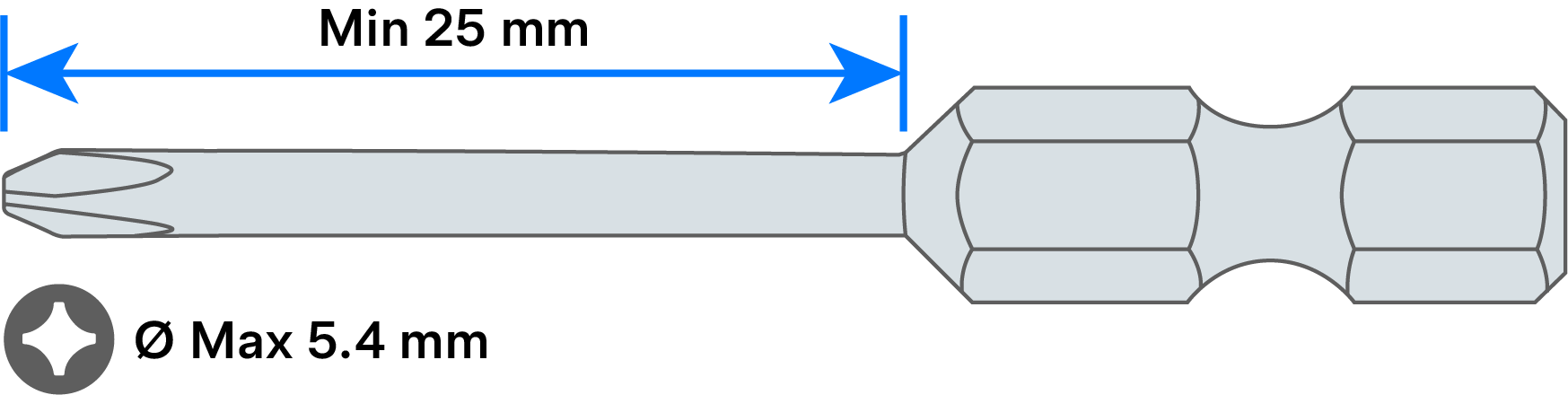

  • Phillips 2 (gereduceerde diameter PR2 of PH2R)-schroevendraaier met minimaal 25 mm schachtlengte en maximaal 5,4 mm gereedschapsdiameter voor de aansluitklemmen van de PV-bedrading
  • Multimeter en lusimpedantietester
Warning IconA warning icon, calling your attention to a possibly risky situation
Attentie
Powerwall 3 is zwaar. Draag bij het hanteren van de Powerwall geschikte persoonlijke beschermingsmiddelen (bijv. handschoenen en veiligheidsschoenen). Powerwall 3 mag alleen worden opgetild door een voldoende aantal getrainde daartoe opgeleide mensen. Gebruik van hefgereedschap wordt aanbevolen.

Powerwall 3 Expansion Installatiegereedschap

  • T40 Torx-bit

Installatiegereerschap voor Backup Gateway

  • Kleine bit voor het boren van voorboorgaten in het montageoppervlak van de Backup Gateway
  • Gatzagen voor het boren van kabelinvoergaten in de Backup Gateway (M12, M20, M25, M32, M40, M50)
  • Momentsleutel met 3mm-inbusbit (voor stroomaansluitingen van Backup Gateway)
