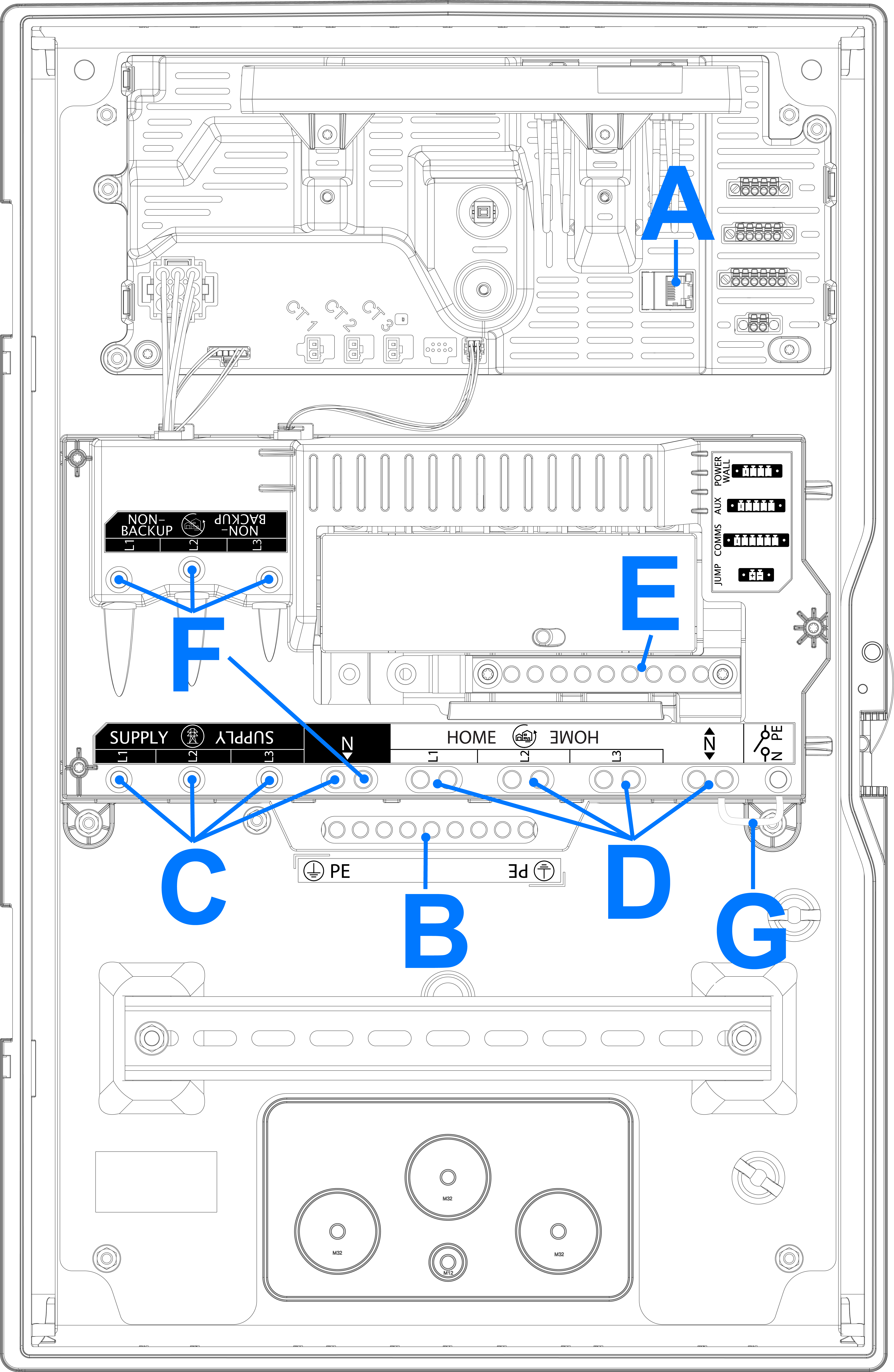

Bedrading van Backup Gateway 2
| Naam van klem | Aanbevolen kabelkleur | Draadmaat | |
|---|---|---|---|
| A | Ethernetaansluiting - niet gebruikt, zie Ethernetaansluitingen | ||
| B | Aardrail | Groen of groen-geel | 2,5 – 25 mm2 |
| C | Netvoeding (L1, L2, L3, N) | Bruin, Zwart, Grijs, Blauw | 2,5 – 35 mm2 |
| D | Noodstroombelastingen en opwekking (L1, L2, L3, N) | Bruin, Zwart, Grijs, Blauw | 2,5 – 35 mm2 |
| E | Nulrail opwekking (N) | Blauw | 2,5 – 25 mm2 |
| F | Niet noodstroom belastingen en niet noodstroom PV (L1, L2, L3, N) | Bruin, Zwart, Grijs, Blauw | 2,5 – 35 mm2 |
| G | Geschakelde nul-aardverbinding | - |
16 mm 2 |
