Wisselstroom-gekoppeld zonnesysteem

Gelijkstroom-gekoppelde PV (rechtstreeks aangesloten op Powerwall 3) heeft een sterke voorkeur boven wisselstroom-gekoppelde PV om de volgende redenen:
  • Minder apparatuur nodig voor gelijkstroom-gekoppelde PV, wat resulteert in lagere systeemkosten
  • Verhoogde efficiëntie voor gelijkstroom-gekoppelde PV
  • Laag energiebeheer tijdens een netuitval
In sommige scenario's is het moeilijk of niet haalbaar om systemen met wisselstroom-gekoppelde PV te vermijden. Dit gebeurt meestal wanneer Powerwall 3 wordt geïnstalleerd op een systeem met bestaande wisselstroom-gekoppelde PV. Zoals hieronder te zien is, kan PV worden geïnstalleerd naast Powerwall 3-PV of met Powerwall 3 als enige opslag.
Informational PurposesAn informational icon, calling your attention
Opmerking
Powerwall 3 kan ook worden gebruikt zonder PV op de site.

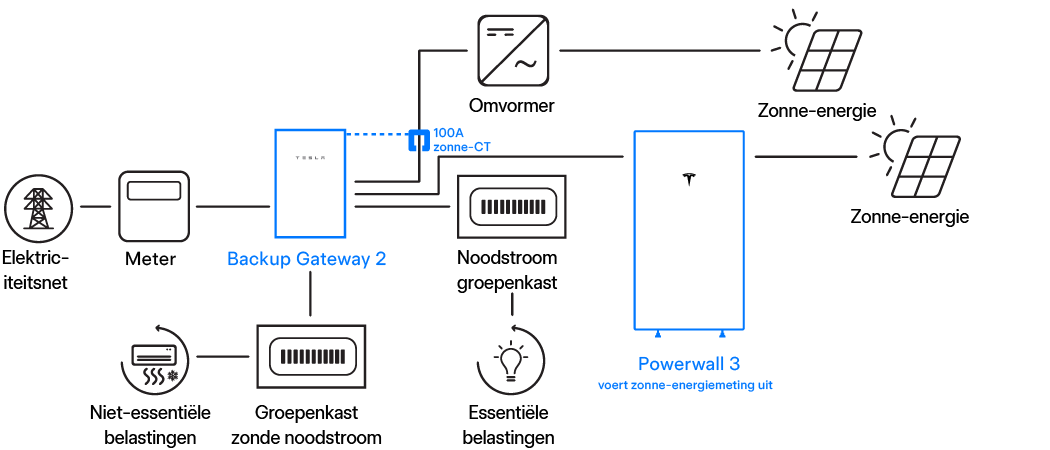

Figuur 1. Powerwall 3 met wisselstroom- en gelijkstroom-gekoppelde PV

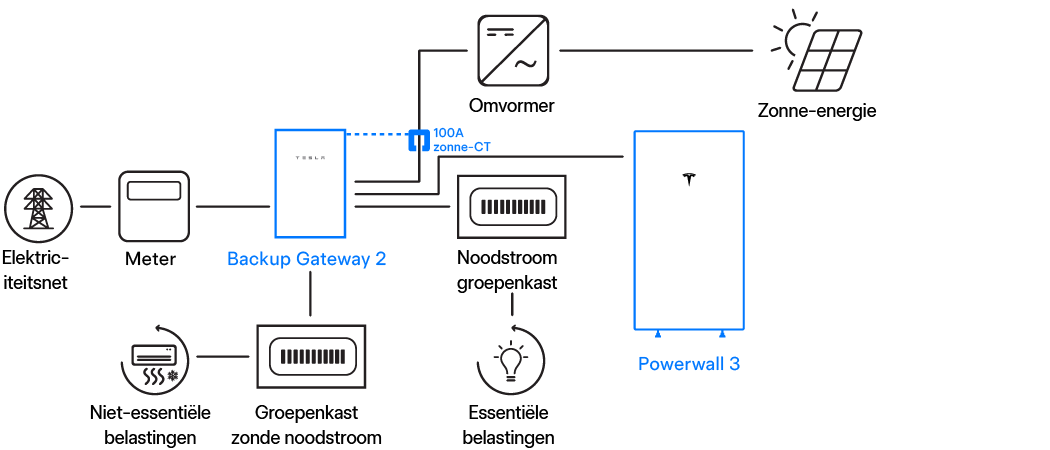

Figuur 2. Powerwall 3 met wisselstroom-gekoppelde PV (alleen opslag)

Voor systemen met a PV is een maximum van 7,6 kW AC per Powerwall toegestaan in het noodstroomcircuit (de kleinste van de AC-omvormer rating of DC-systeem1).

1De verhouding tussen 7,6 kW-PV en Powerwall werd ingevoerd om het Powerwall-systeem te beschermen tegen overmatig PV-vermogen tijdens een stroomstoring. 7,6 kWwordt gebruikt omdat hiermee zoveel mogelijk installaties kunnen worden afgedekt terwijl ze voldoen aan de lokale regelgeving, waardoor meer PV-systemen volledig kunnen worden ondersteund zonder dat ze uit elkaar hoeven te worden gehaald, en omvormers niet altijd hun maximale vermogen produceren. Deze verhouding voorkomt niet alle problemen; de maximale oplaadsnelheid van de Powerwall is 5 kW onder ideale omstandigheden (met name de bedrijfstemperatuur). Als er meer dan 5 kW overtollige PV per Powerwall is, zal het systeem de frequentie verschuiven om te proberen het PV-vermogen te verminderen, en mogelijk de PV-productie volledig uitschakelen.

Informational PurposesAn informational icon, calling your attention
Opmerking
De verhouding tussen wisselstroom-gekoppelde PV en Powerwall en de maximale dimensionering van het DC-PV-systeem zijn onafhankelijk van elkaar. Zie Dimensionering DC-systeem Powerwall 3 voor informatie over de dimensionering van het Powerwall 3 DC-systeem.
Warning IconA warning icon, calling your attention to a possibly risky situation
Let op!
Het overschrijden van de verhouding tussen PV en Powerwall kan resulteren in een hoge foutstroom tijdens een stroomonderbreking, wat een ernstig risico inhoudt op schade aan de Powerwall en/of de thuisbelastingen van de klant. Als een Powerwall beschadigd raakt door een hoge foutstroom als gevolg van een teveel aan PV tijdens een stroomonderbreking, valt deze buiten de garantie.

Opties om overschrijding van de verhouding te voorkomen:

  1. Aantal Powerwalls op locatie verhogen
  2. Gebruik Powerwall 3 voor alle PV op locatie om verhouding PV tot Powerwall te vermijden
  3. 2-fase PV omvormer verbindingspunt , In/uit van noodstroom (bevestig met lokale netbeheerder dat deze toepassing wordt geaccepteerd)
  4. PV verkleinen om aan verhouding te voldoen
  5. Schakeldeel van het PV-systeem met behulp van netafhankelijke relais/contactoren
