De Tesla Remote Meter en CT's installeren
Meter- en CT-locaties plannen
Controleer voordat u de meter en/of CT's installeert of geen van de volgende maximale afstanden wordt overschreden:
| Te meten afstand | Bedradingsoptie | Tesla P/N (indien van toepassing) | Maximale afstand |
|---|---|---|---|
| Meter tot meetpunt | Alleen CT-draad | 2033376-xx-y | 1,5 m |
| Als er extra lengte nodig is: CT-uitbreiding (3,5 m lang) | 2060713-xx-y | 8,5 m (CT-uitbreiding (3,5 m) + CT-uitbreiding (3,5 m) + CT-kabel (1,5 m) = max 8,5 m) | |
| Meter naar Powerwall 3 TACO (RS-485 bedrade verbinding) | RS-485-kabelboom | 2045794-xx-y | 1,2 m |
| Als er extra lengte nodig is: 0,2 - 1,5 mm2 communicatiebedrading | Niet van toepassing (bedrading geleverd door installateur) | 100 m | |
| Meter tot installatieautomaat | Spanningskabelboom | Niet van toepassing (inbegrepen in de kit) | 600 mm |
| Als er extra lengte nodig is: 1,5 - 6 mm2 AC-bedrading | Niet van toepassing (bedrading geleverd door installateur) | Om de nauwkeurigheidte behouden, moet u de meter binnen 61 m van de installatieautomaathouden bij gebruik van 2,5 mm2 draad |
De meter installeren

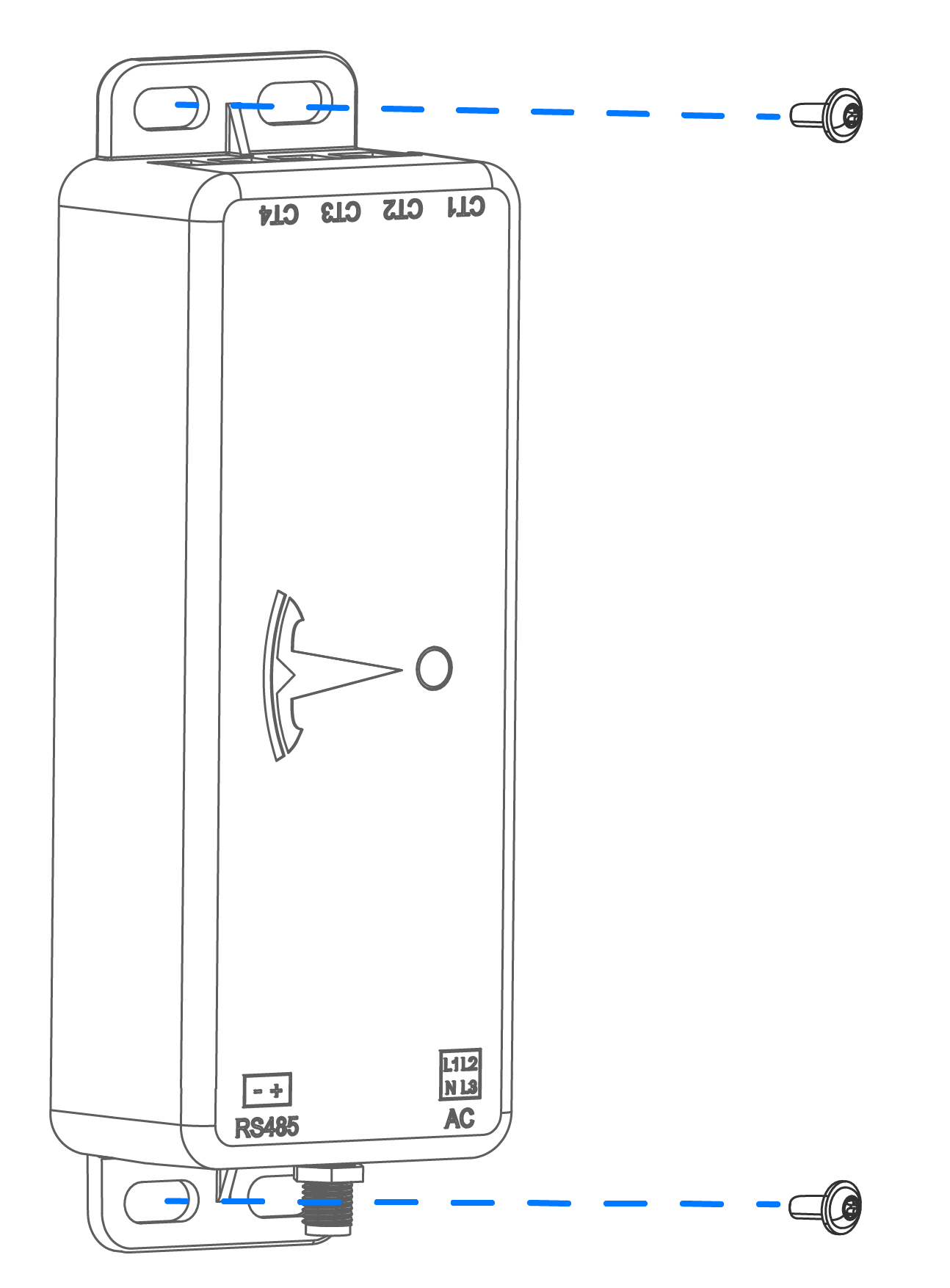

- Bevestig de meter met de meegeleverde schroeven aan de binnenkant van de hoofdgroepenkast of op een ander oppervlak.
- Sluit de kabels van de spanningskabels aan op een speciale installatieautomaat van maximaal 16 A, van de overeenkomstige fase in het groepenkast.
- Bruine draad: verbinden met L1-pool
- Zwarte draad: verbinden met L2-pool
- Grijze draad: verbinden met L3-pool
- Blauwe draad: aansluiten op de Neutraal-pool van de installatieautomaat of op de Neutraal-verzamelrail in de groepenkast
OpmerkingAls er geen speciale installatieautomaat beschikbaar is, kan de kabelboom van de spanningslijn op bestaande installatieautomaats worden aangesloten (zie Bedrading van de kabelen plaatsing van de CT (1-fasige service)) - Sluit de kabelboom van de spanningslijn aan op de meter (zie Locatie van RS-485, AC en externe antenneaansluitingen).
De CT's installeren
Om de locatie te meten, moet de CT rond de corresponderende geleidingsdraad in de hoofdgroepenkast worden geplaatst, na de meter van de leverancier en vóór eventuele belastingen. Als de locatie zonne-energieapparatuur bevat, plaatst u een extra CT op de geleidingsdraad voor zonne-energie in de groepenkast.
- Sluit de CT aan op de overeenkomstige CT-aansluiting van de meter.

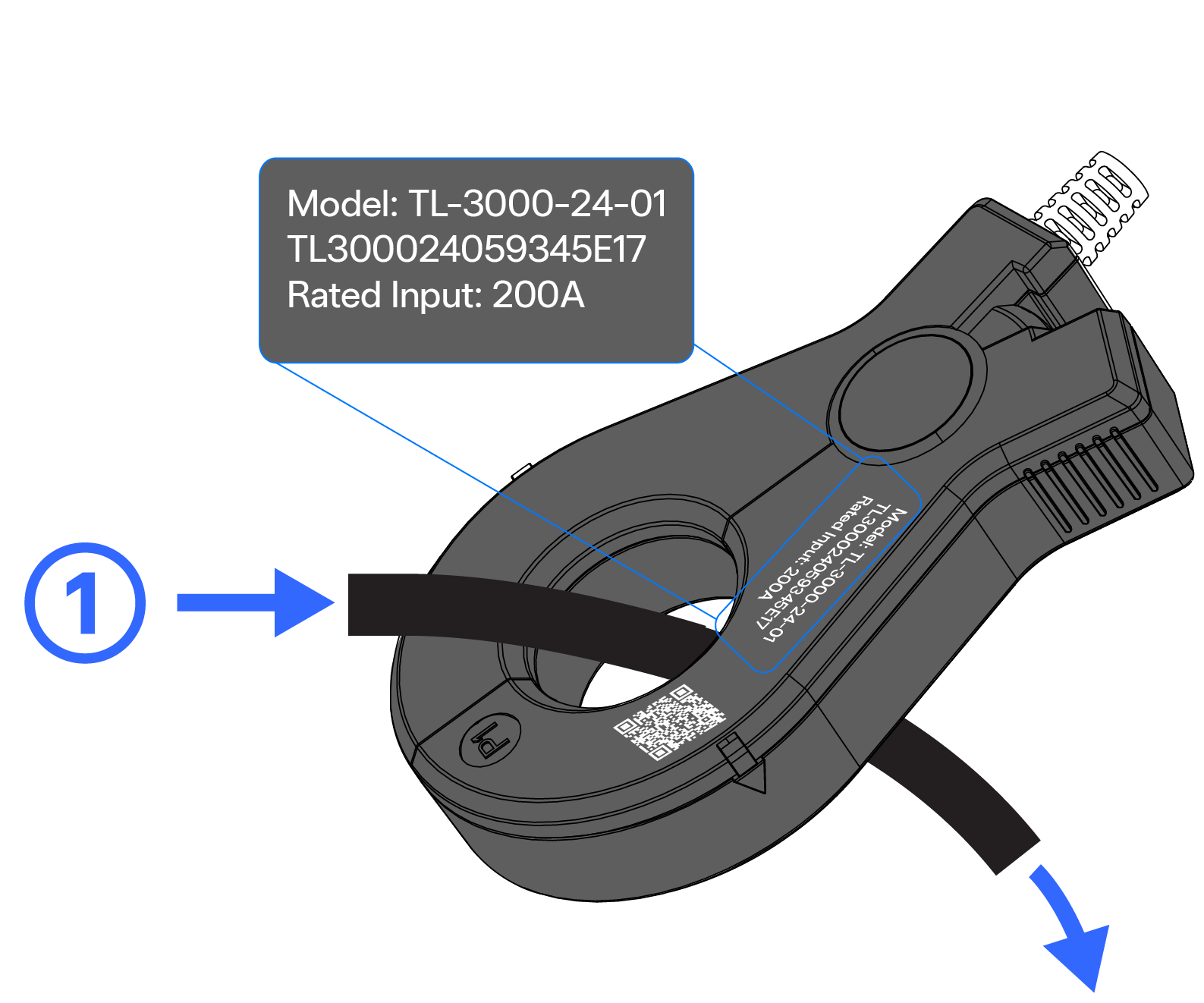

- Knijp in de CT om deze te openen en sluit vervolgens de CT rond de te meten geleider(s).OpmerkingZorg ervoor dat de CT zo wordt geïnstalleerd dat de kant met de witte tekst op de CT-behuizing naar de stroombron wijst ➀ (service-ingang / netwerk voor CT's voor locaties, omvormer voor zonne-energie voor CT's voor zonne-energie). Controleer altijd of de CT's zich in de juiste oriëntatie bevinden door de energiestroom te observeren in de Tesla One-app.
Figuur 1. Oriëntatie stroomtrafo's ten opzichte van stroomrichting

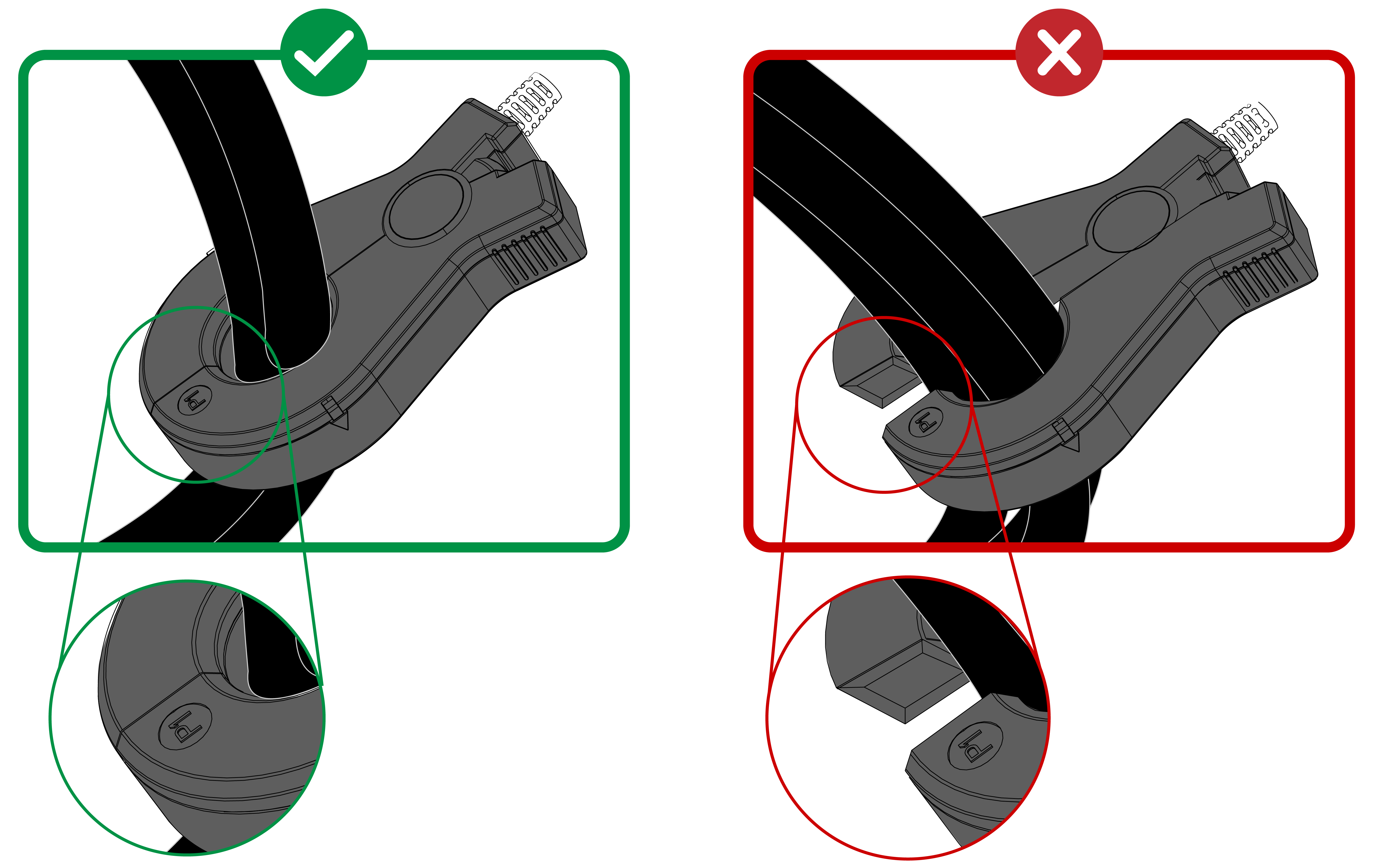

OpmerkingZorg ervoor dat de CT volledig sluit. Als de CT niet gesloten is, zal deze niet goed meten. Dit is vooral relevant als je een CT installeert rond meerdere geleiders of rond draad met een grote diameter.
Tesla Remote Meter aansluiten op Powerwall 3
Verbindingsoptie 1: Maak verbinding met Tesla Remote Meter via wifi:
Bij gebruik van wifi als verbindingsmethode kunnen externe meters die in belastingcentra zijn geplaatst onderhevig zijn aan signaalinterferentie, vooral als er een paneelkap is geïnstalleerd. Voor de beste prestaties gebruikt u waar mogelijk de meegeleverde externe antenne en de antenneverlengkabel om de externe antenne te verlengen.
- Boor een gat 6 mm in de bodem van de behuizing om binnendringen van water te voorkomen.

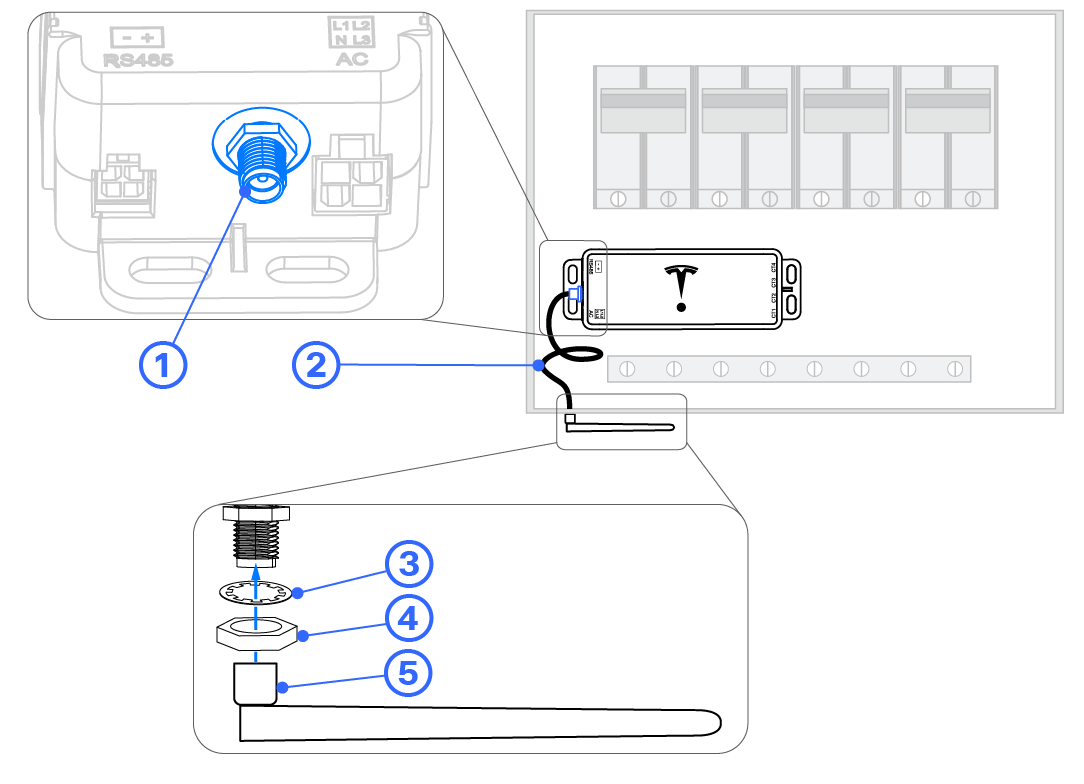

- Leid de meegeleverde antenneverlenger door het gat in de behuizing, zoals hieronder afgebeeld.
- Draai de meegeleverde borgring en moer op de verlenger en draai vervolgens de antenne op het uiteinde van de verlenger.
- Zet de antenne vast tegen de onderkant van de behuizing.
| 1 | Ingang externe antenne |
| 2 | Externe antenneverlenger |
| 3 | Borgring |
| 4 | Moer |
| 5 | Externe antenne |
Meterconfiguratie, inclusief het koppelen van de meter via wifi, moet worden uitgevoerd tijdens inbedrijfstelling in de Tesla One-app. Zie -inbedrijfstellingsinstructies in de Powerwall 3-inbedrijfstellingshandleiding.
Verbindingsoptie 2: Bedraad de Tesla Remote Meter via RS-485:
- Steek de 2-draads RS-485-kabel in de RS-485-aansluiting van de meter.
- Sluit de kabels van de kabelboom aan op de TACO door ze in de overeenkomstige Remote Energy Meter-connector te steken.
TACO-poort voor externe energiemeting Naam van klem Kabeldoorsnede 5 RS-485 + 0,2-1,5 mm2 of CAT5 6 RS-485 -
De configuratie van de meter en CT('s) moet worden uitgevoerd tijdens de inbedrijfstelling in de Tesla One-app. Zie -inbedrijfstellingsinstructies in de Powerwall 3-inbedrijfstellingshandleiding.
