STAP 2: De Powerwall 3 uit de verpakking halen en vervoeren met behulp van de Powerwall-dolly

Attentie

Verplaats de Powerwall 3 niet in de verpakking als de verpakking rechtop staat. In deze positie kan de Powerwall 3-eenheid in de verpakking verschuiven, waardoor de Powerwall 3 kan omvallen.

Open de Powerwall-verpakking:
1. Verwijder voorzichtig de doos met de glazen afdekking van de Powerwall en zet deze opzij op een vlakke ondergrond.

  Let op!
  Behandel de glazen afdekking aan de voorkant voorzichtig. Plaats de afdekking niet op harde, oneffen oppervlakken waardoor het glas kan breken.
2. Verwijder de accessoiretas en leg deze opzij.
Opmerking
Stuur de verpakking van de Powerwall 3terug naar het magazijn dat de eenheid (eenheden) oorspronkelijk heeft verzonden. Zie de voor instructies.

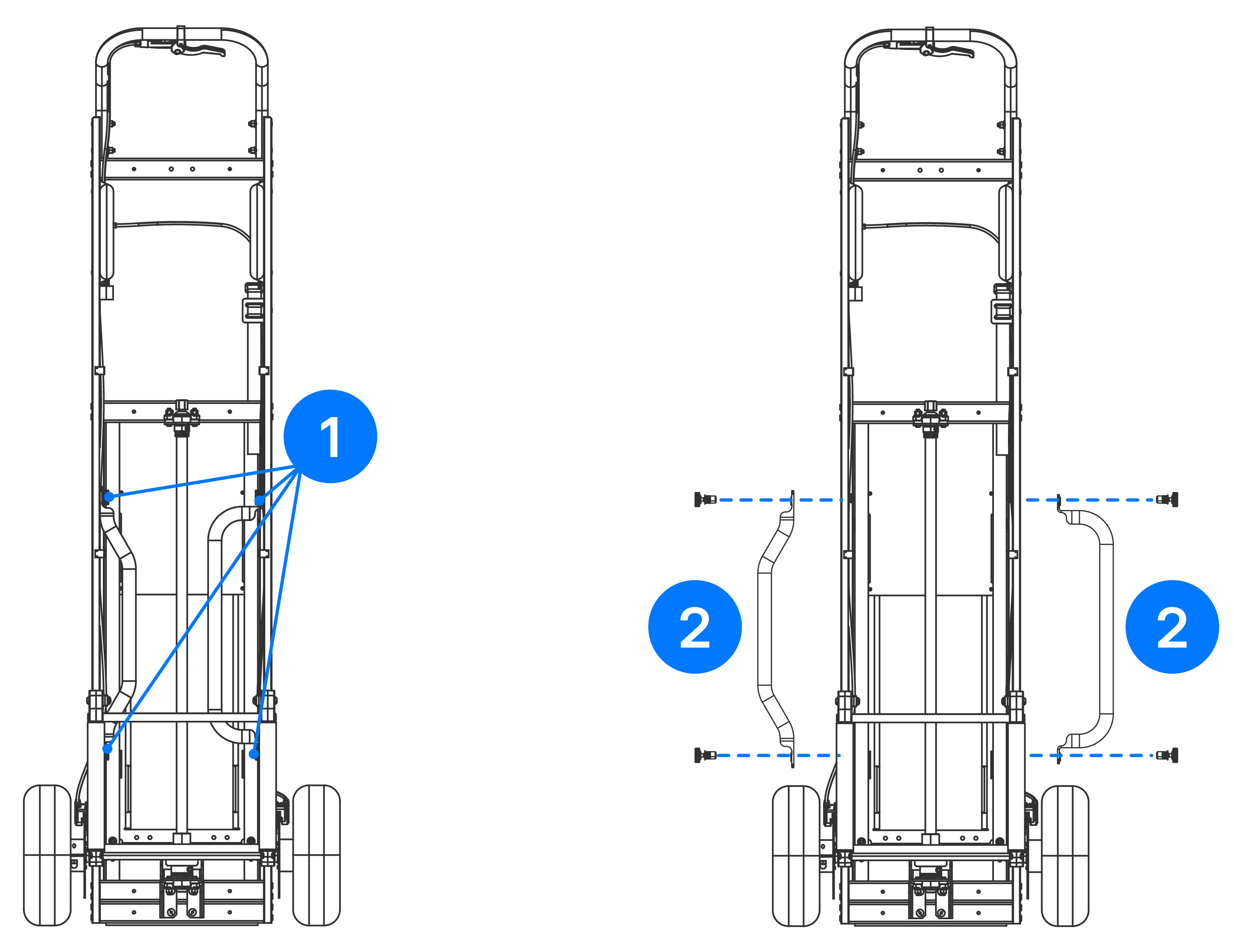

Om de Powerwall 3 op te tillen met behulp van de Powerwall-dolly, draait u de (2X) bevestigingen los die elke tilhendel op zijn plaats houden➀, maak dan de hendels los ➁.

Opmerking
Raadpleeg de Gebruikershandleiding Powerwall Dolly voor instructies over het monteren van de Powerwall 3 met behulp van de Powerwall-dolly.
Let op!

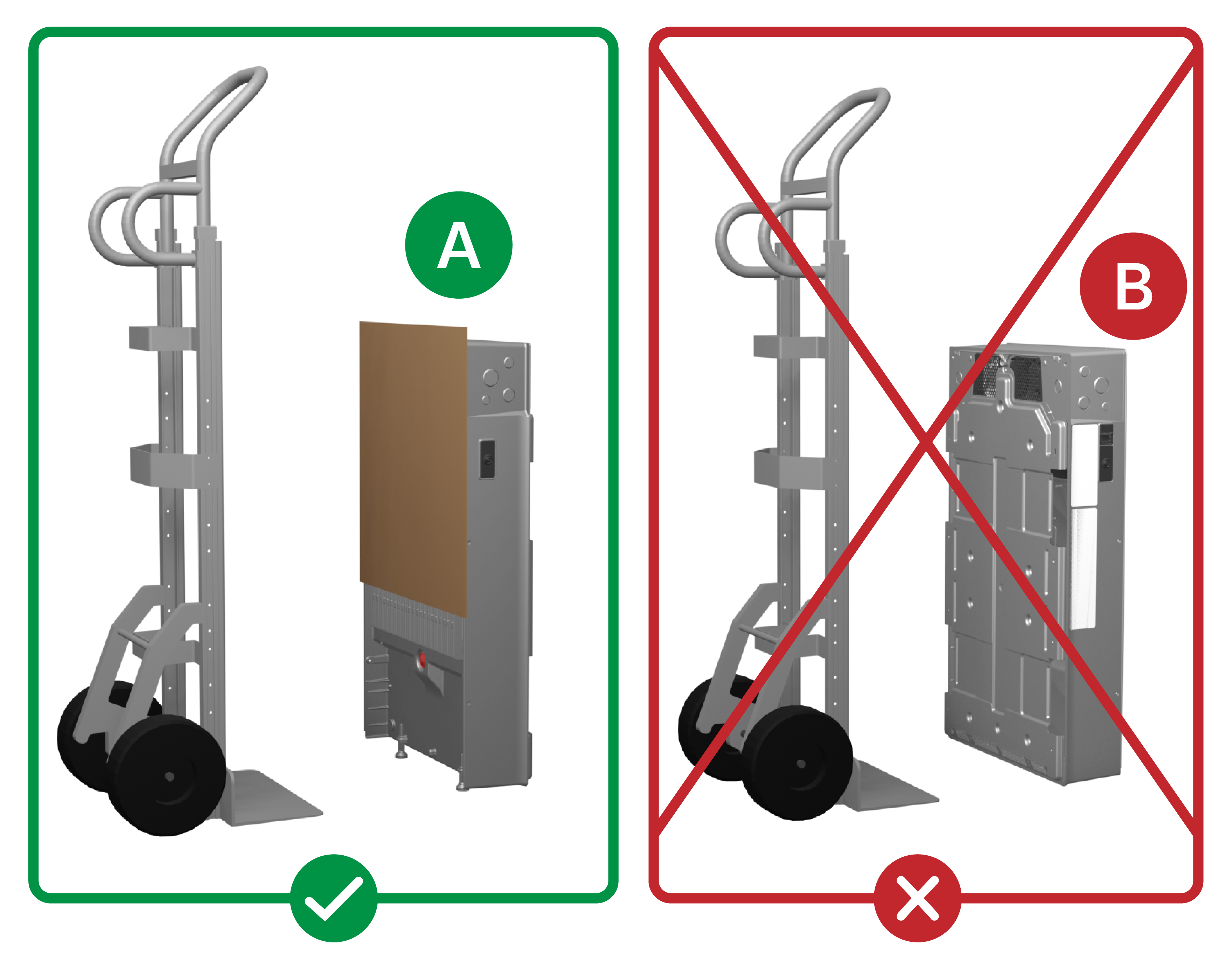

De Powerwall-dolly is het aanbevolen hulpmiddel voor het vervoeren van de Powerwall 3. Als u een andere dolly gebruikt:
Zorg ervoor dat de Powerwall 3 naar de dolly is gericht en dat de voorkant van het apparaat wordt beschermd door een stuk karton (bijvoorbeeld de kartonnen doos waarin de beugel wordt geleverd) of een vergelijkbaar materiaal. Gebruik een riem om de Powerwall aan de dolly vast te maken.
Plaats de Powerwall niet zo dat deze van de dolly af wijst.

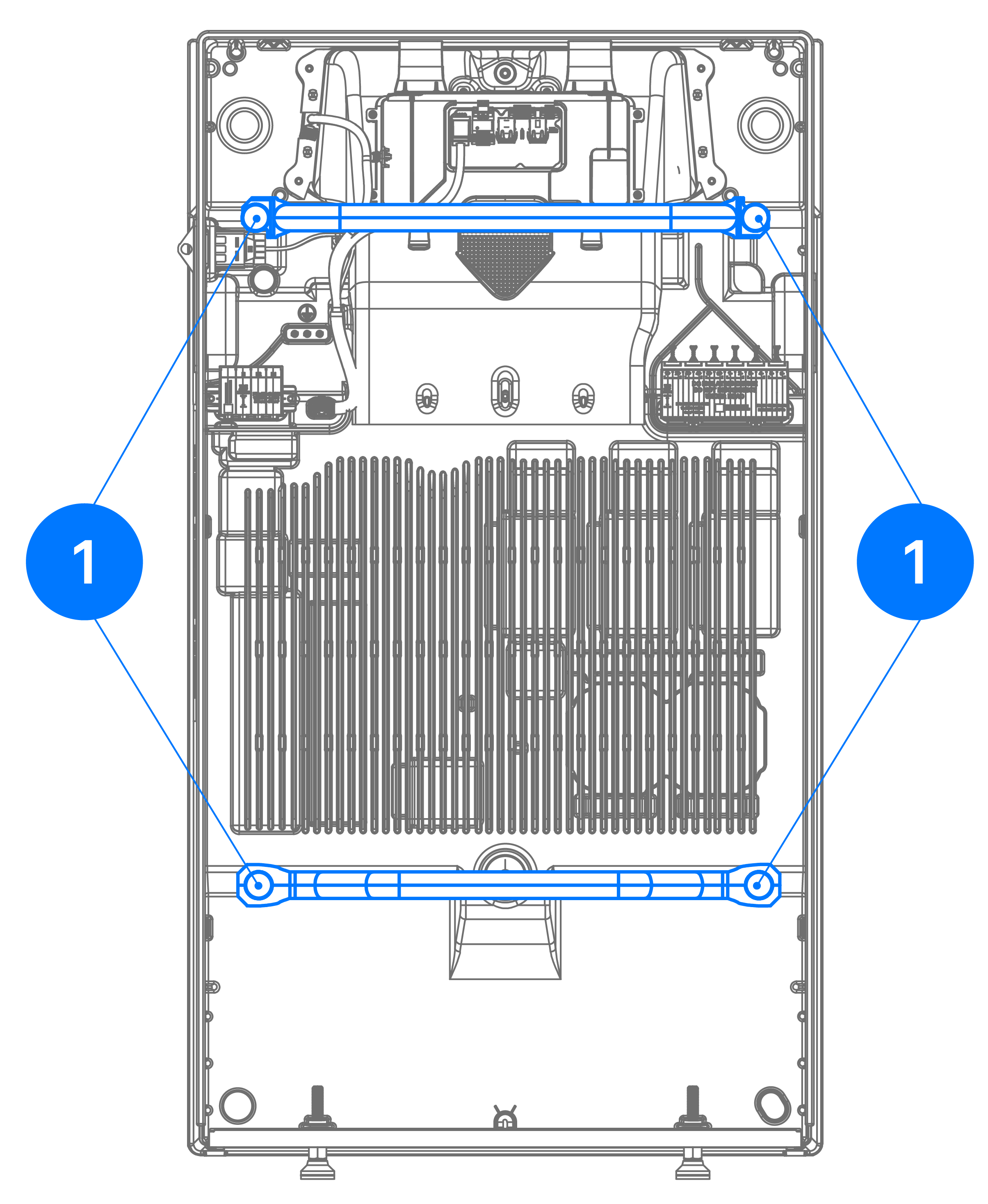

Met de Powerwall 3 nog in de verpakking, plaatst u de twee hefgrepen op de Powerwall en draait u de (2X) bevestigingen op elke hefgreep vast om ze op hun plaats te houden ➀. Merk op dat de bovenste handgreep de grotere, meer afgeronde handgreep is en dat de onderste handgreep de kleinere, meer hoekige handgreep is, die wordt bevestigd aan bestaande bevestigingspunten met schroefdraad. Voer een trektest uit om te controleren of de handgrepen goed vastzitten voordat u verdergaat.

Attentie
Gebruik de handgrepen niet om de Powerwall 3 handmatig op te tillen. Deze handgrepen zijn bedoeld als interface met de dolly; ze zijn niet ontworpen om te dragen en als u probeert de Powerwall 3 ermee op te tillen, kunt u de eenheid laten vallen en beschadigen.
Controleer of de stelvoeten helemaal in de Powerwall zijn geschroefd.

Let op!
De stelvoeten moeten geïnstalleerd blijven op de Powerwall 3, ongeacht of het apparaat aan de muur is bevestigd. De stelvoeten zorgen voor de vereiste vrije ruimte tussen de Powerwall 3 en elk oppervlak eronder.
Zet de Powerwall-dolly vast met de hefhendels:
1. Til de Powerwall-dolly op, waarbij één persoon beide uiteinden vasthoudt.

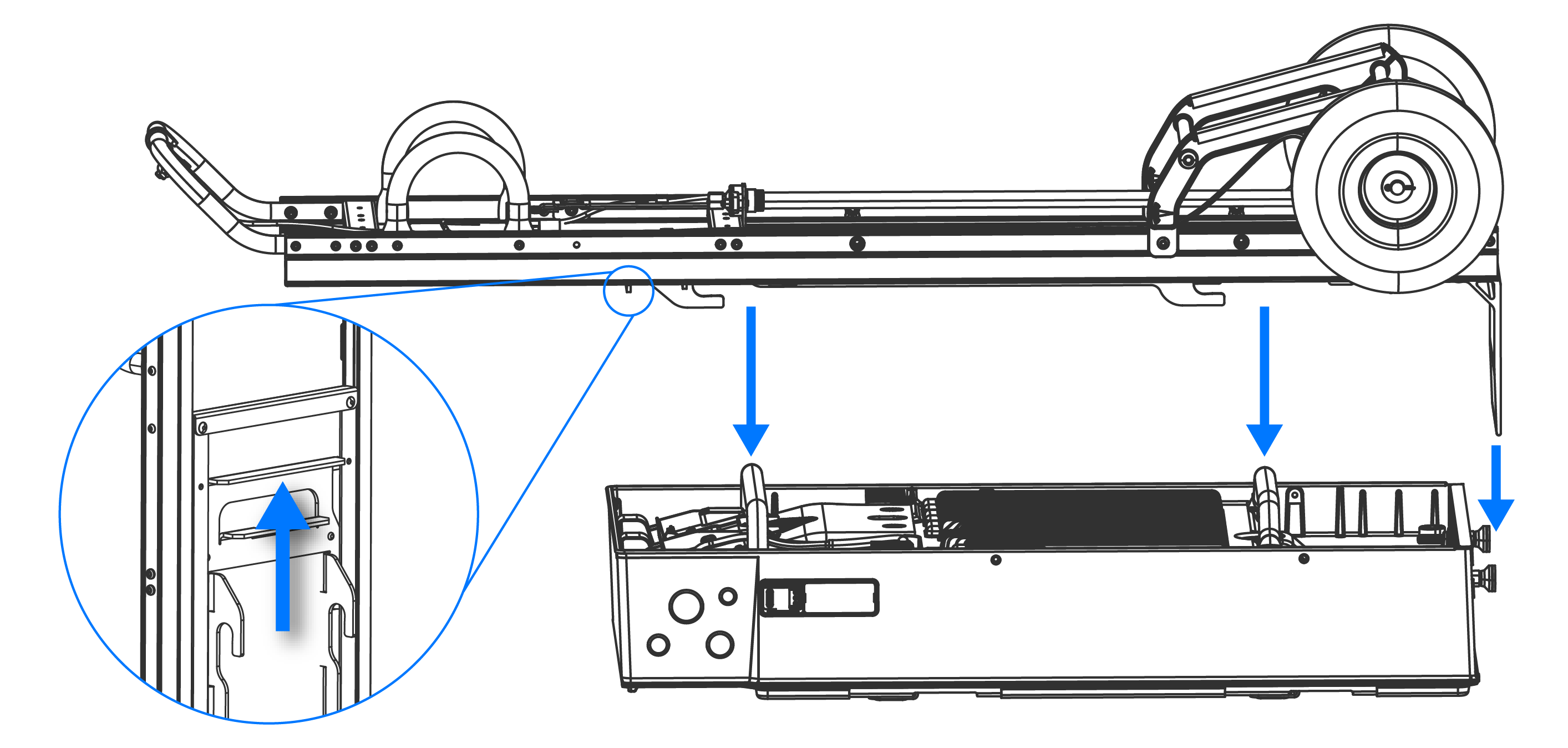

2. Hef de hefinrichting op en laat de Powerwall-dolly zakken, waarbij de hefplaat tussen de Powerwall 3-voeten wordt geplaatst terwijl deze omlaag gaat, en laat de hefinrichting zakken zodat deze in de handgrepen grijpt.

  Let op!

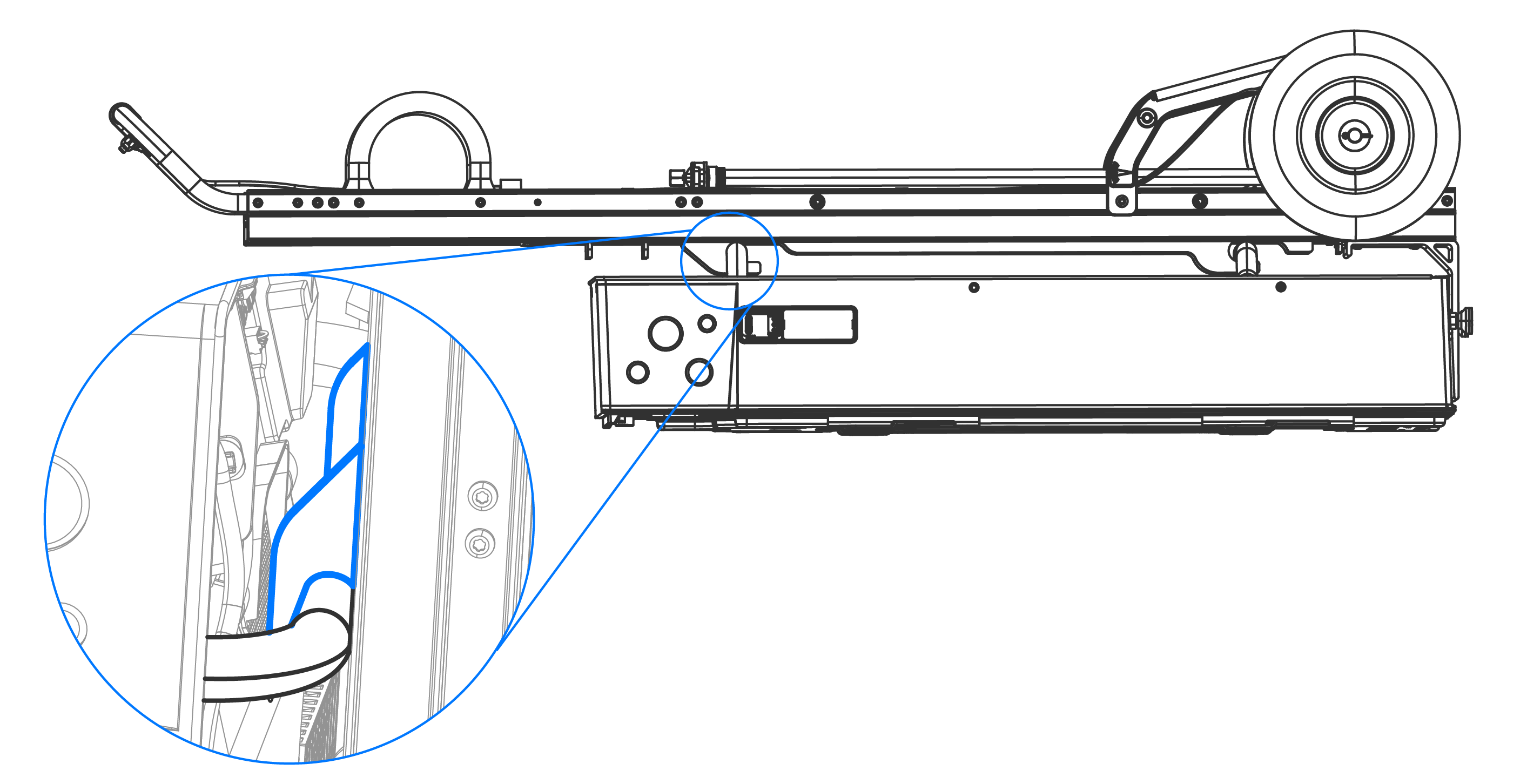

  Controleer of de handgrepen goed vastzitten op de dolly voordat u verder gaat.

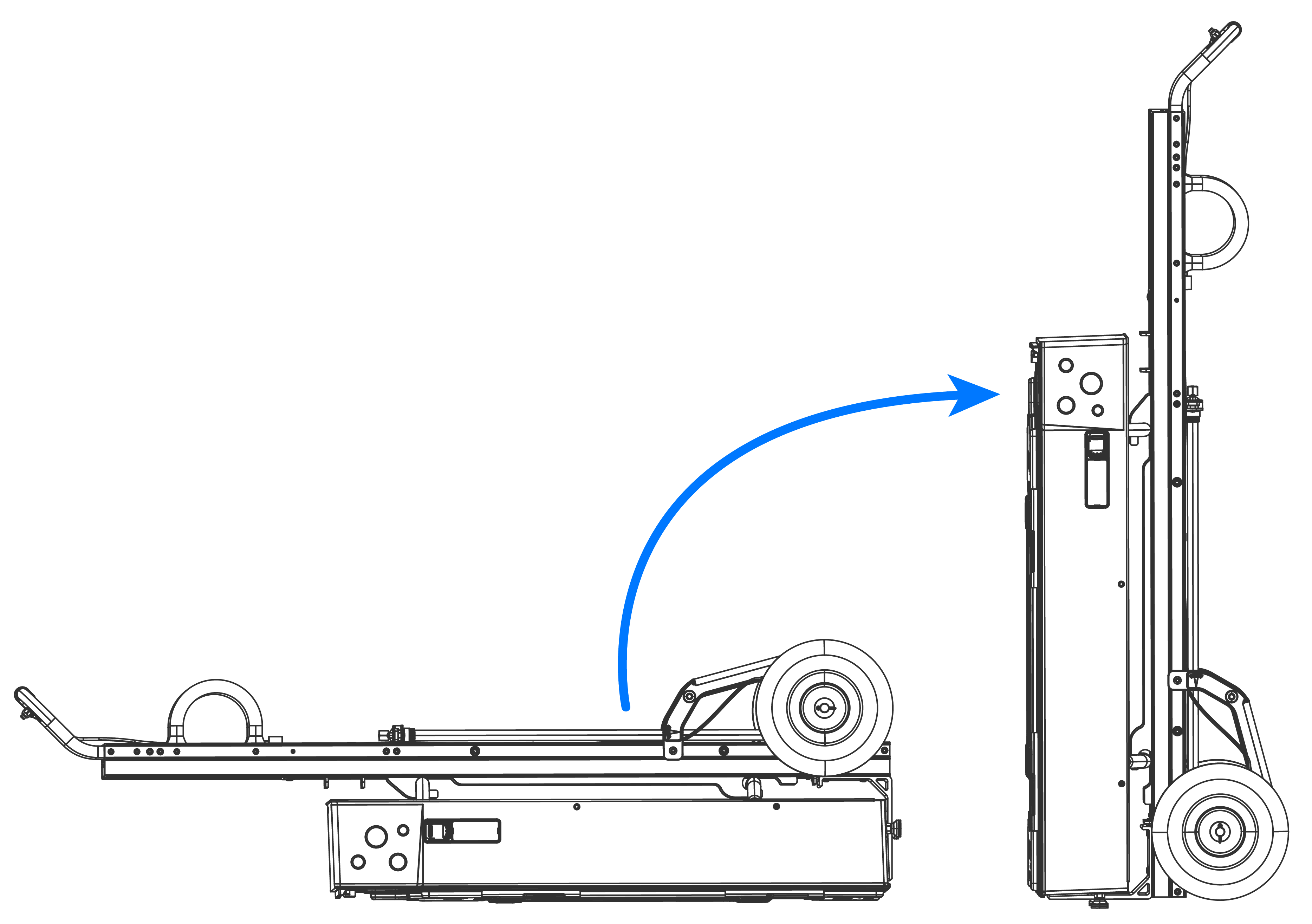

Plaats een voet op de Powerwall-verpakking als draaipunt en til de Powerwall en de dolly naar een staande positie.

Let op!
Powerwall 3 Laat deze in de verpakking zitten; de verpakking zorgt ervoor dat de hoeken van de behuizing worden beschermd.
Verwijder de verpakking en zet deze opzij.
Plaats de Powerwall bij de montagemuur.

Attentie
Wees uiterst voorzichtig als u de dolly gebruikt op oneffen terrein, zoals gras, modder of los grind, of als u de dolly gebruikt op een steile helling.

Let op!
Laat de hefplaat altijd in de laagste stand zakken voordat u de dolly met de Powerwall 3 erop verplaatst.

De Powerwall 3 hoger of lager zetten:

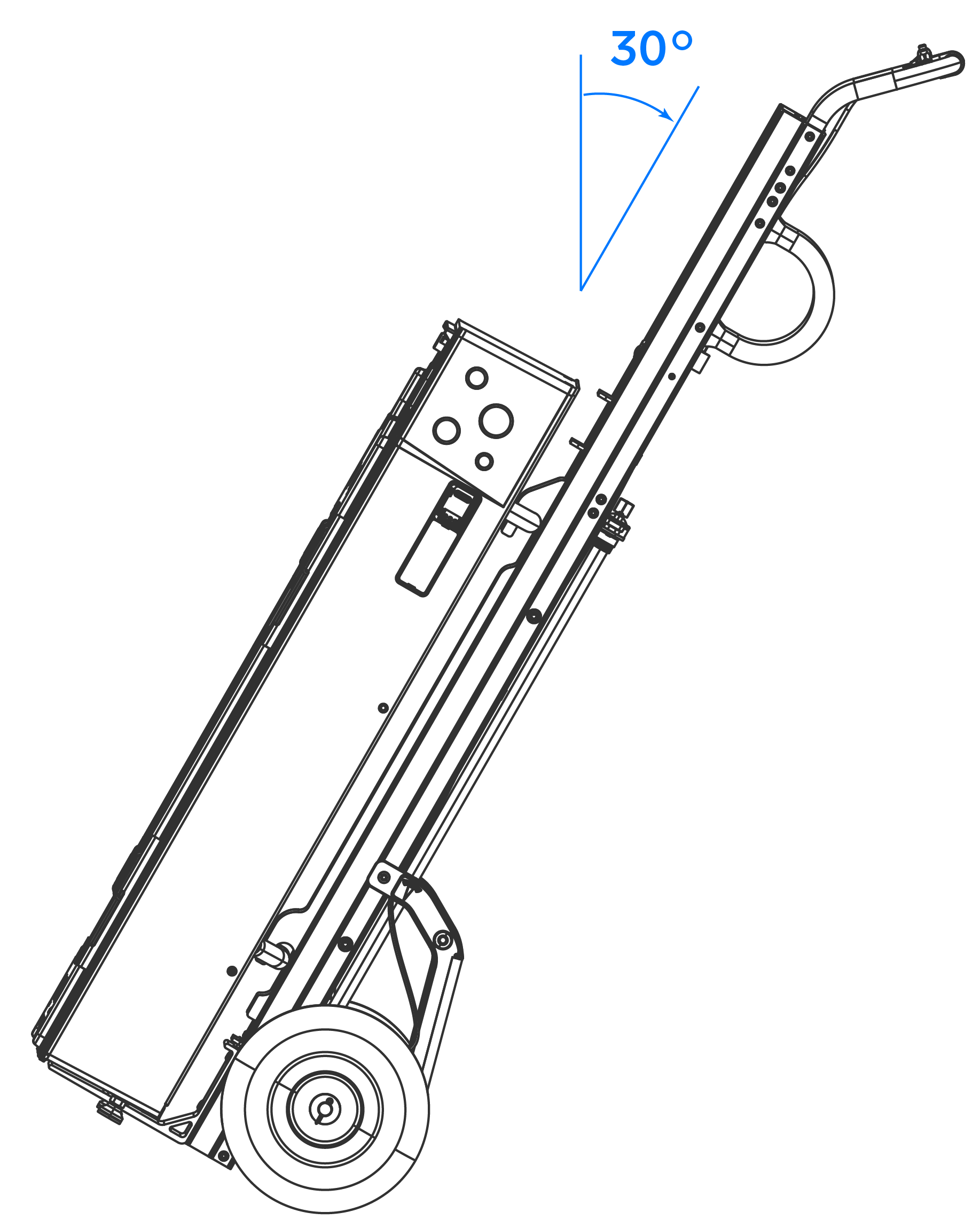

Kantel de dolly 30 graden naar achteren om te voorkomen dat de Powerwall naar voren kantelt of de muurbeugel raakt.
Plaats een ¾-inch zeskantmoer of 19 mm inbus op de hefschroef van de dolly.

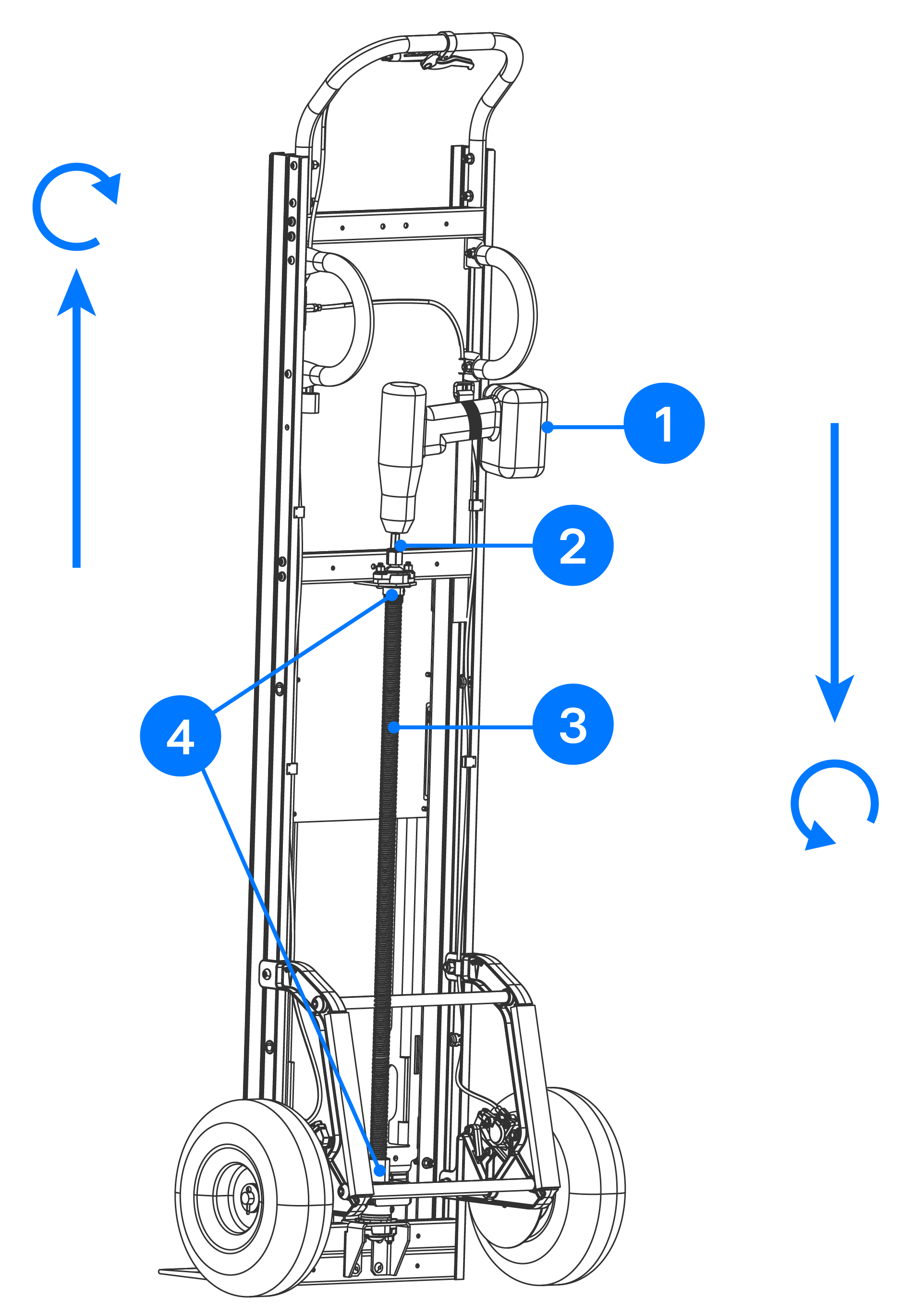

Sluit een boormachine aan op de zeskantmoer of de boorkoker en bevestig de boormachine aan de zijkant van de dolly met de meegeleverde riem.

Let op!
Gebruik geen klopboormachine.

Zorg ervoor dat de boormachine op de hoogste koppelstand staat (of op de langzaamste stand) en laat de boormachine draaien totdat de Powerwall op de gewenste hoogte is gebracht. Draai de boor in omgekeerde volgorde om te laten zakken.


1	Boor
2	Booraansluiting
3	Hefschroef
4	Begrenzers

Let op!

Let op de begrenzers op de hefschroef en probeer de schroef niet verder te draaien dan deze begrenzers.

Let op!

Til alleen Powerwall 3 de Powerwall-dolly of een hefplatform.

De dolly loskoppelen van de Powerwall 3:
1. Til de hefinrichting op om de dolly los te koppelen van de handgrepen.
2. Beweeg de dolly weg van de Powerwall 3.
3. Laat het hefplatform met de boormachine zakken tot de laagste stand.
4. Verwijder de twee hefgrepen en bevestig ze opnieuw aan de dolly.
