Prueba de parada de emergencia de apagado rápido (RSD) fallida

Al realizar la prueba de parada de emergencia para confirmar que el cableado del apagado rápido (RSD) es correcto en un Powerwall 3, esta falla y el RSD no se inicia.

Nota

Para unidades de Powerwall 3 con versión de software 24.4.2 o superior, si falla la prueba automática de RSD cinco veces seguidas, esta se bloqueará y la unidad pasará al modo de suspensión. Si esto ha ocurrido, haga lo siguiente:

Desconecte el cableado del botón de parada de emergencia y reemplace el puente de apagado rápido (RSD).
Apague el Powerwall 3, espere 3 segundos y luego encienda el interruptor.
Espere a que el LED del Powerwall 3 parpadee en rojo y luego apague el interruptor del Powerwall 3; espere 3 segundos y vuelva a encenderlo.

Este procedimiento debería eliminar el bloqueo de la prueba automática del RSD. Continúe con los siguientes pasos para solucionar el problema.

Si está instalado un interruptor de apagado del sistema, confirme que el botón de paro de emergencia (E-Stop) esté en la posición activada (presionado).
Desconecte el cableado del botón de parada de emergencia y reemplace el puente de apagado rápido (RSD). Apague el interruptor de habilitación Powerwall 3.

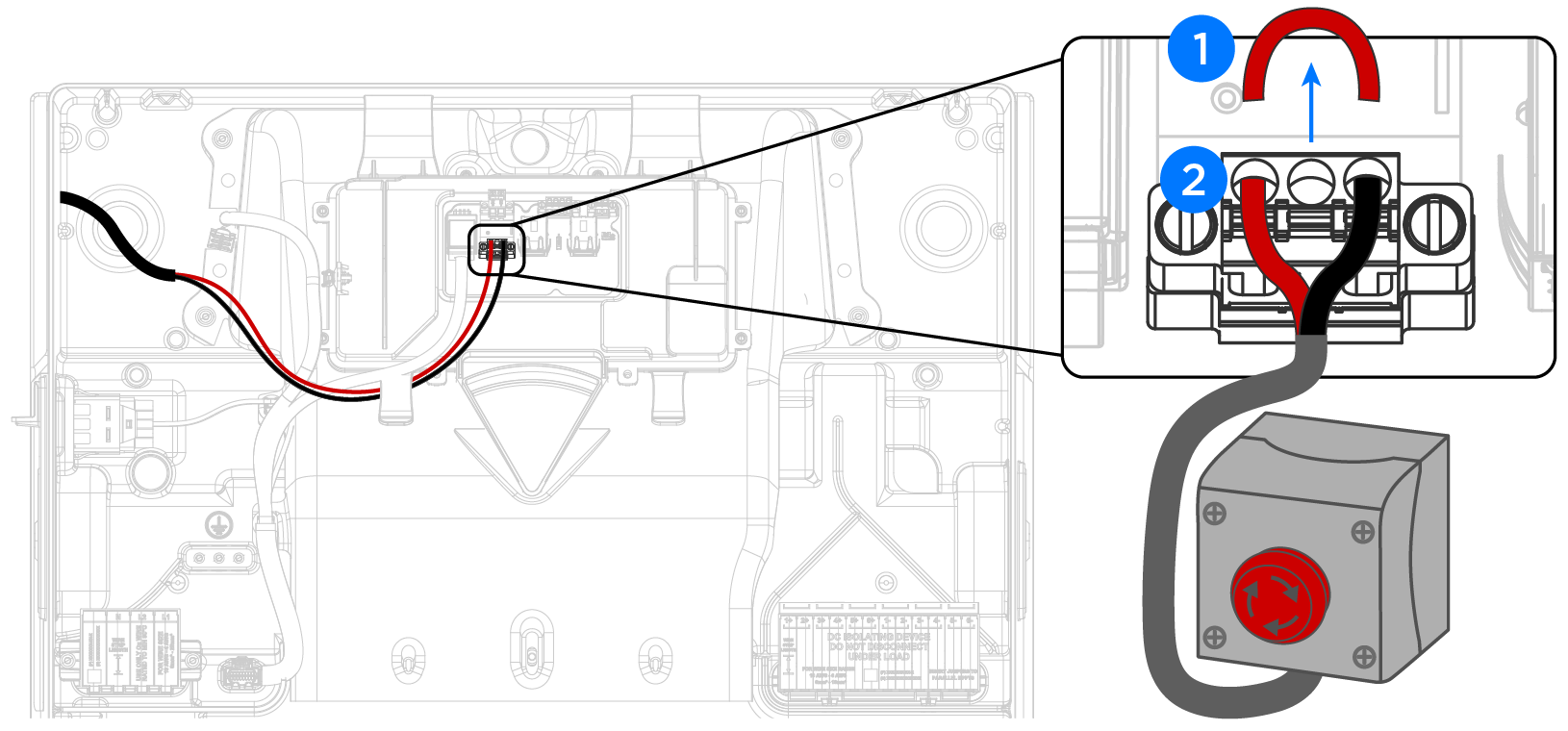

Figura 1. Powerwall 3 Puente de RSD
Si al apagar el interruptor de habilitación RSD de todo el equipo, vuelva a conectar el cableado del botón de parada de emergencia e inspeccione lo siguiente:
1. Confirme que se haya quitado el puente de RSD y que el botón de parada de emergencia esté conectado a los puertos de RSD de salida y de entrada.
  Nota
  El conector de RSD del Powerwall 3 tiene (3) terminales. Asegúrese de que los cables estén conectados a los (2) terminales más externos del conector. El terminal central no se utiliza.
2. Confirme que el conector de RSD no esté dañado; si está roto o comprometido y no se puede reparar, comuníquese con el Servicio de instalación.
3. Confirme que los cables no tengan daños y que las líneas presenten una continuidad adecuada. Si encuentra algún cableado dañado, reemplácelo.
4. Confirme que los cables se hayan pelado lo suficiente para hacer contacto con el conector.
5. Confirme que los cables estén bien terminados y que todos los terminales estén apretados correctamente.
6. Confirme que el bloque de terminales esté colocado correctamente en el riel DIN de parada de emergencia.
7. Realice una prueba de continuidad en los cables del RSD en el Powerwall 3; el probador debe sonar al tocar los cables del RSD y debe dejar de sonar cuando se activa la parada de emergencia.
8. Si hay varias unidades de Powerwall 3, confirme que todas estén conectadas a un contacto eléctrico dedicado de la parada de emergencia.

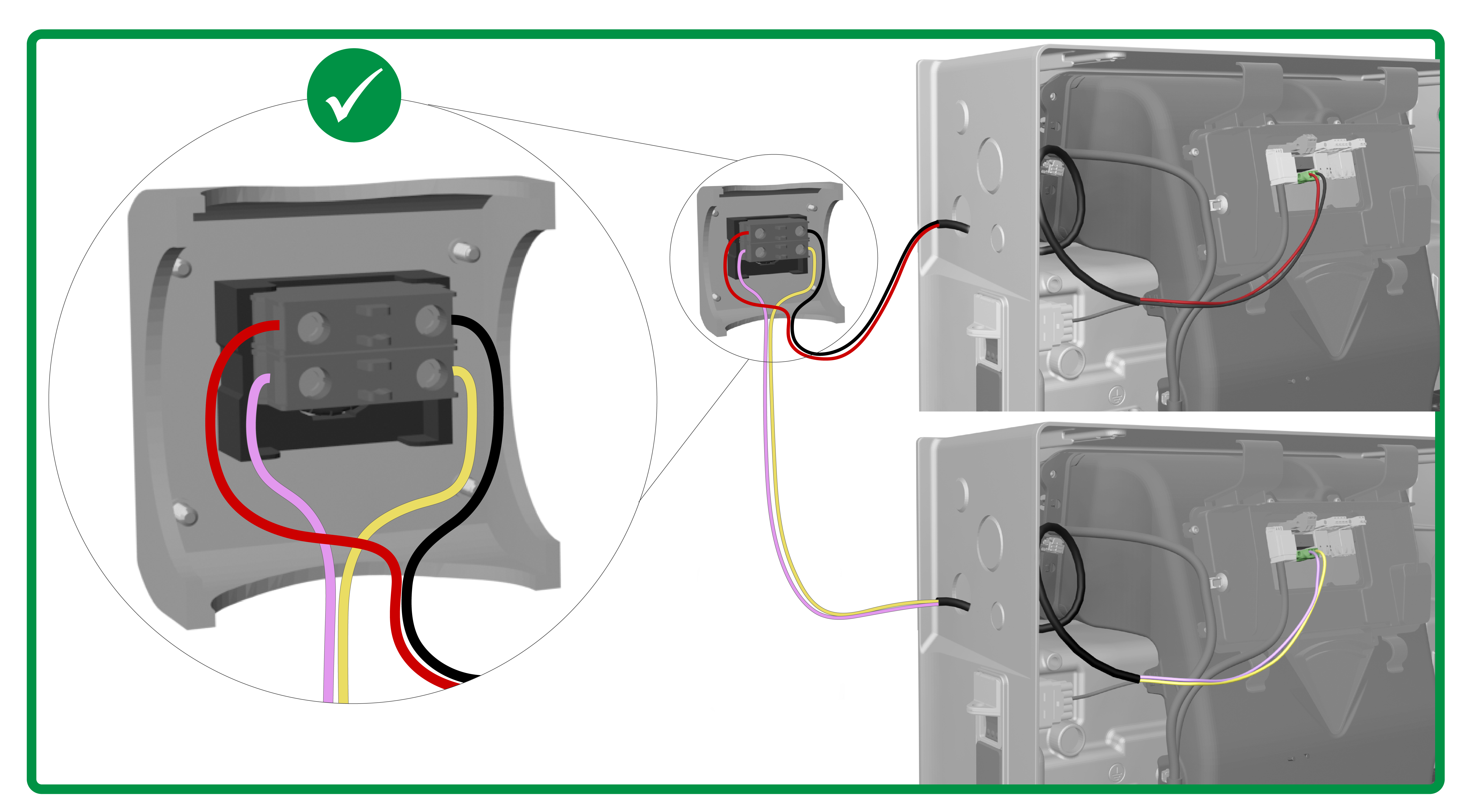

  Figura 2. Ejemplo de cableado bueno: Cada unidad conectada al contacto eléctrico en la parada de emergencia

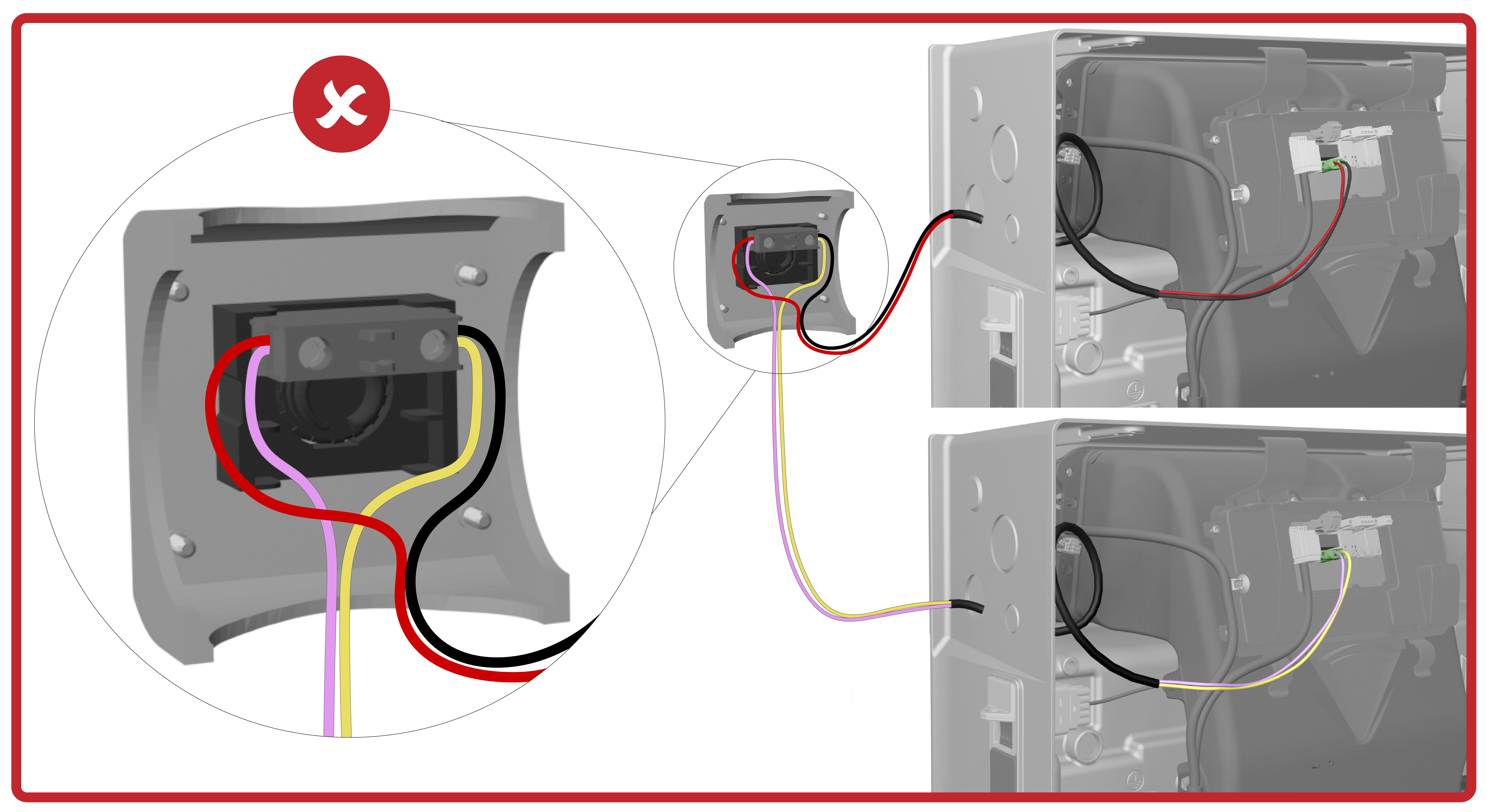

  Figura 3. Ejemplo de cableado defectuoso: Ambos Powerwall 3 conectados a un solo contacto eléctrico

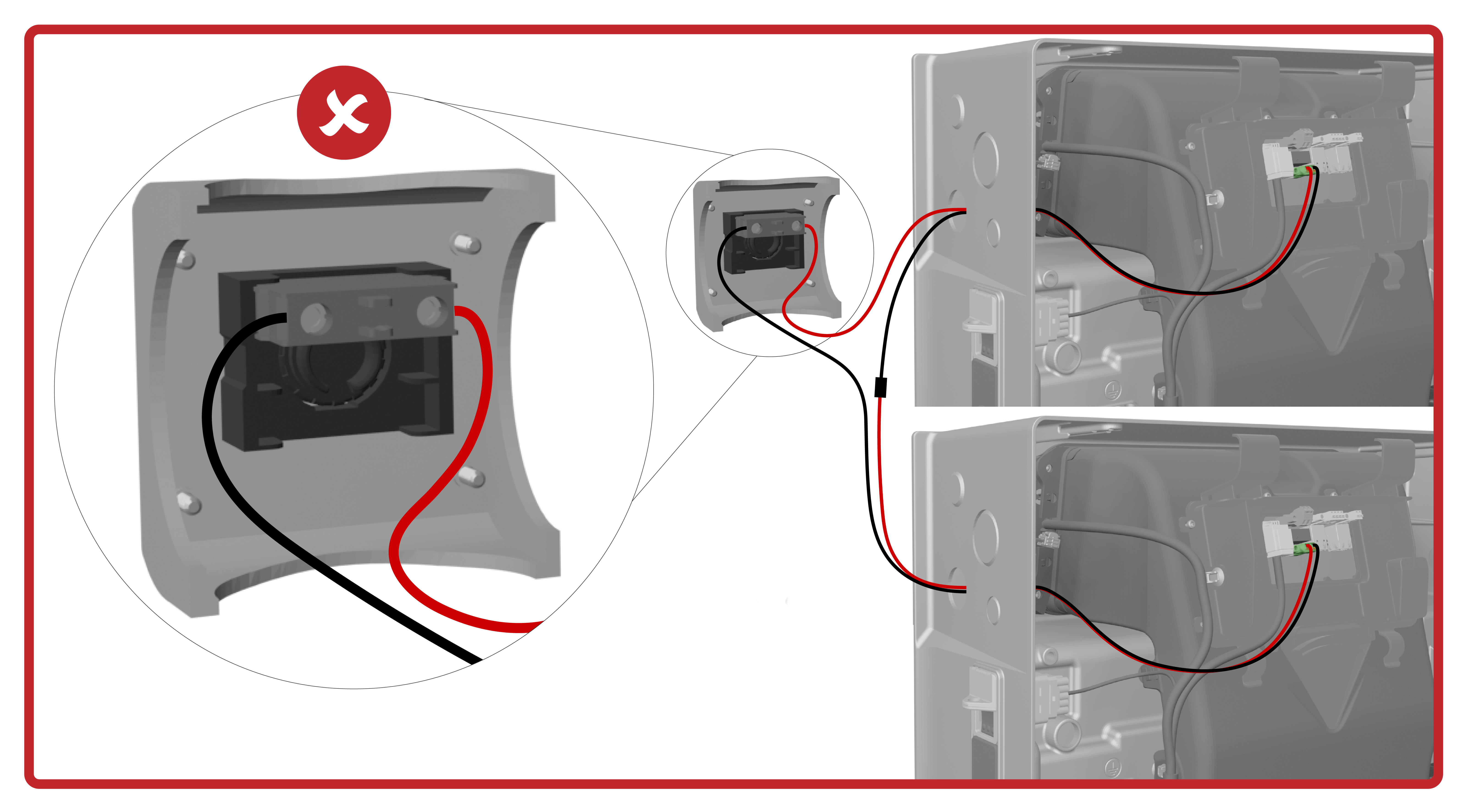

  Figura 4. Ejemplo de cableado defectuoso: Powerwall 3 Unidades conectadas a la parada de emergencia en serie (no funciona)

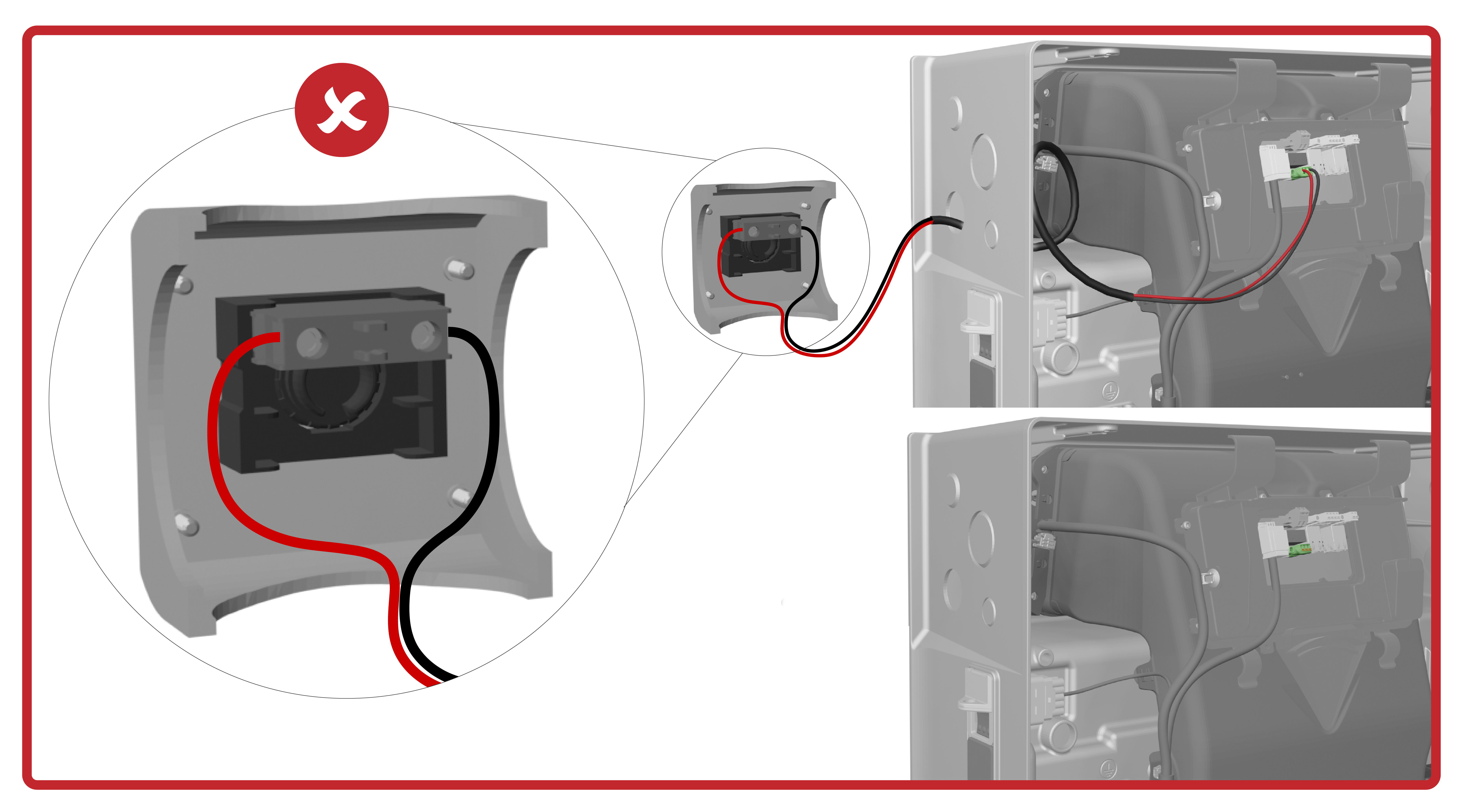

  Figura 5. Ejemplo de cableado defectuoso: El segundo Powerwall 3 no está conectado a la parada de emergencia
Si al apagar el interruptor de habilitación NO se inicia el RSD:
1. Apague y encienda la unidad:
  1. Girar el Powerwall 3 interruptor en el lado izquierdo de la unidad en posición de APAGADO.
  2. Apague el disyuntor del Powerwall 3.

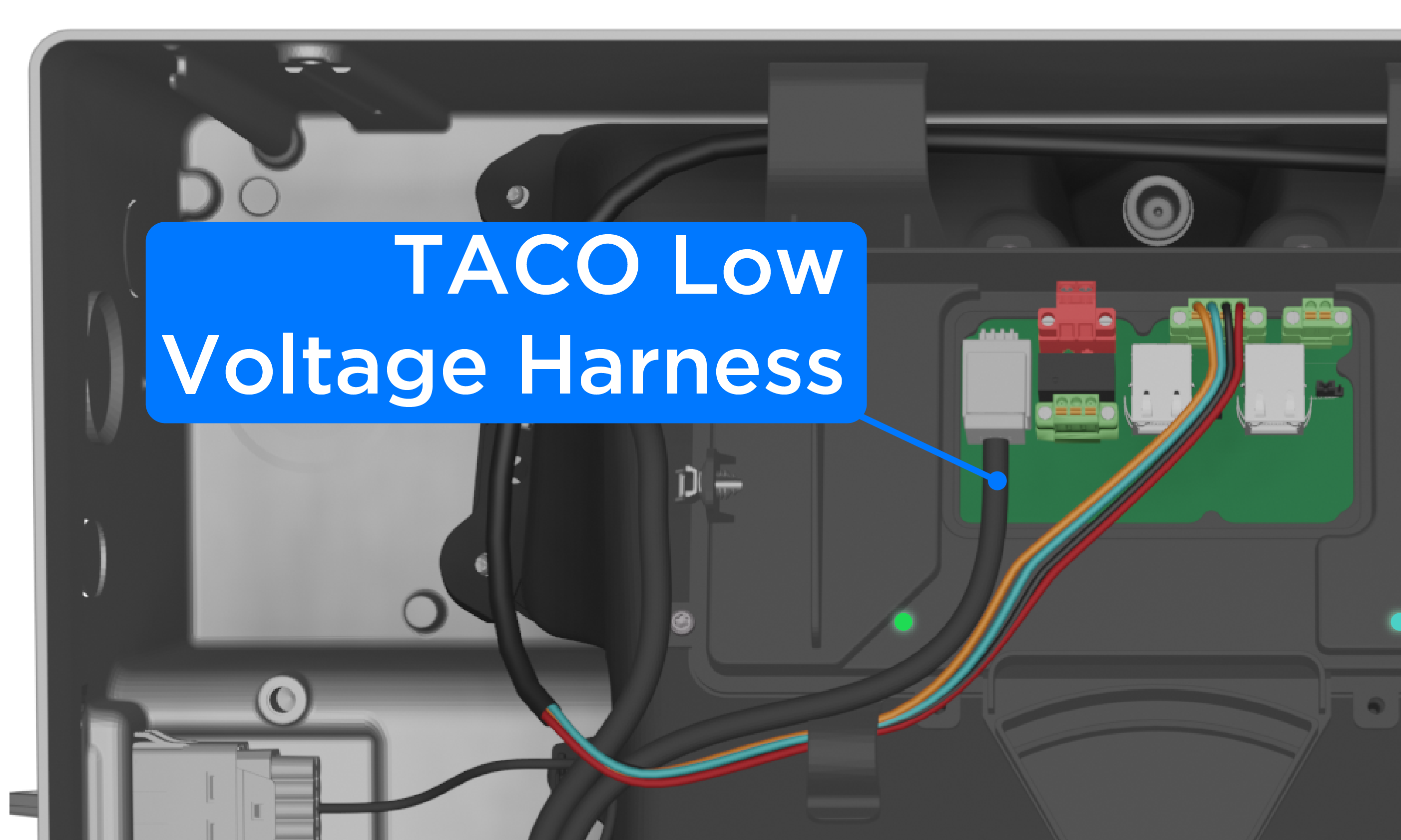

  3. Desconecte el arnés de bajo voltaje del controlador de activos Tesla (TACO), espere 30 segundos y luego vuelva a conectarlo.
  4. Encienda el disyuntor del Powerwall 3.
  5. Pon el interruptor de la Powerwall 3 en ON.
2. Si aún no se inicia el RSD, comuníquese con el Servicio de instalación de Tesla.
