Transformador de Corriente en Fase Incorrecta

  1. Localice el transformador de corriente (TC) en la página Meter (Medidor) de la interfaz de configuración del dispositivo en Tesla One.
  2. Determine qué fase debe medir el TC.
    • Backup Gateway 2 con TC Tesla de 100 A:
      CT1Línea 1
      CT2Línea 2
      CT3El valor predeterminado es Línea 1, pero se puede configurar como Línea 2 durante la configuración del dispositivo en Tesla One

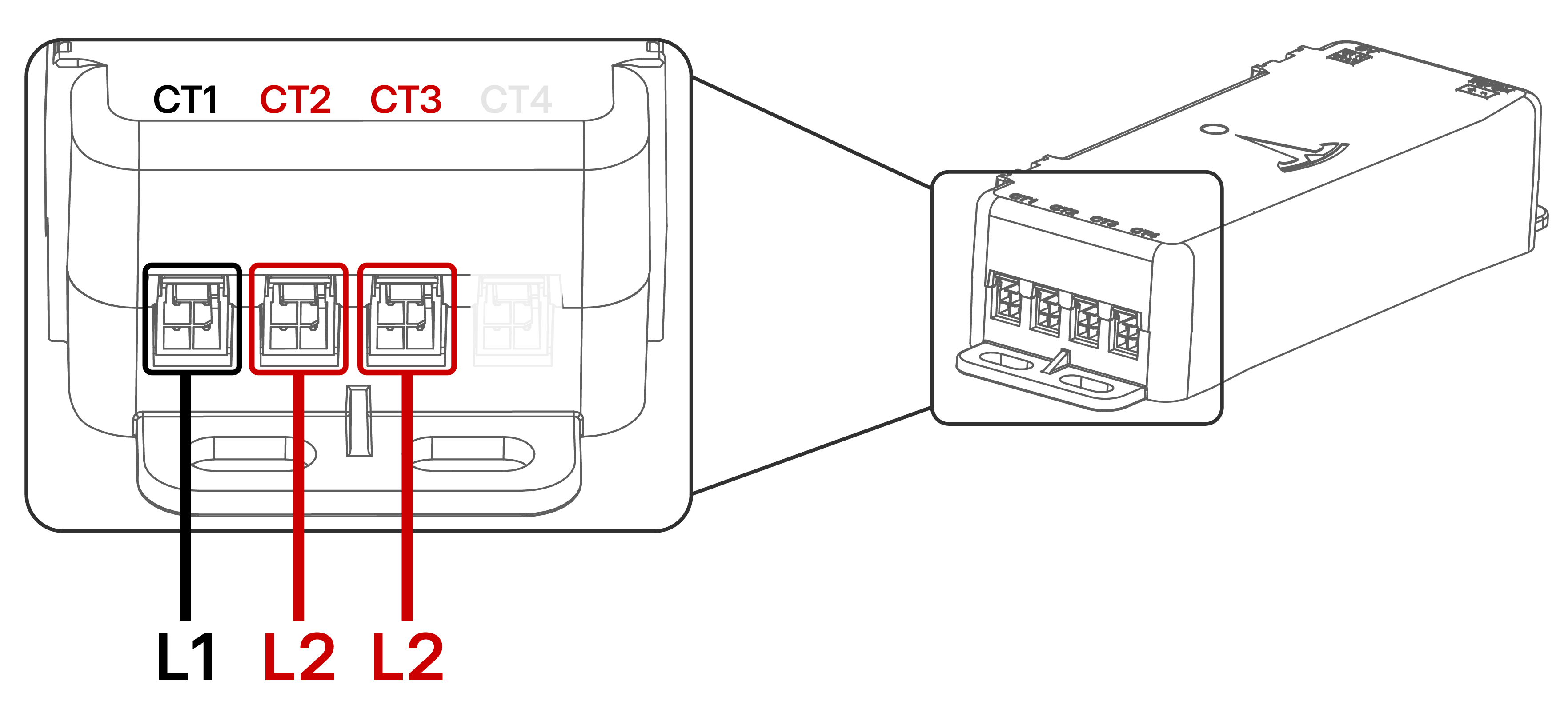

    • Medidor de Energía Remoto Tesla con TC Tesla de 200 A:
      CT1Línea 1
      CT2Línea 2
      CT3Línea 2
      CT4N/C (la funcionalidad de CT4 estará disponible en una fecha posterior)
  3. Verifique que el TC esté midiendo la fase correcta.
Figura 1. Backup Gateway 2 con TC Tesla de 100 A: Fase correcta (arriba) y fase incorrecta (abajo)
Informational PurposesAn informational icon, calling your attention
Nota
En los ejemplos anteriores, el TC está monitoreando un conductor de inversor solar, por eso solo se requiere (1) TC.

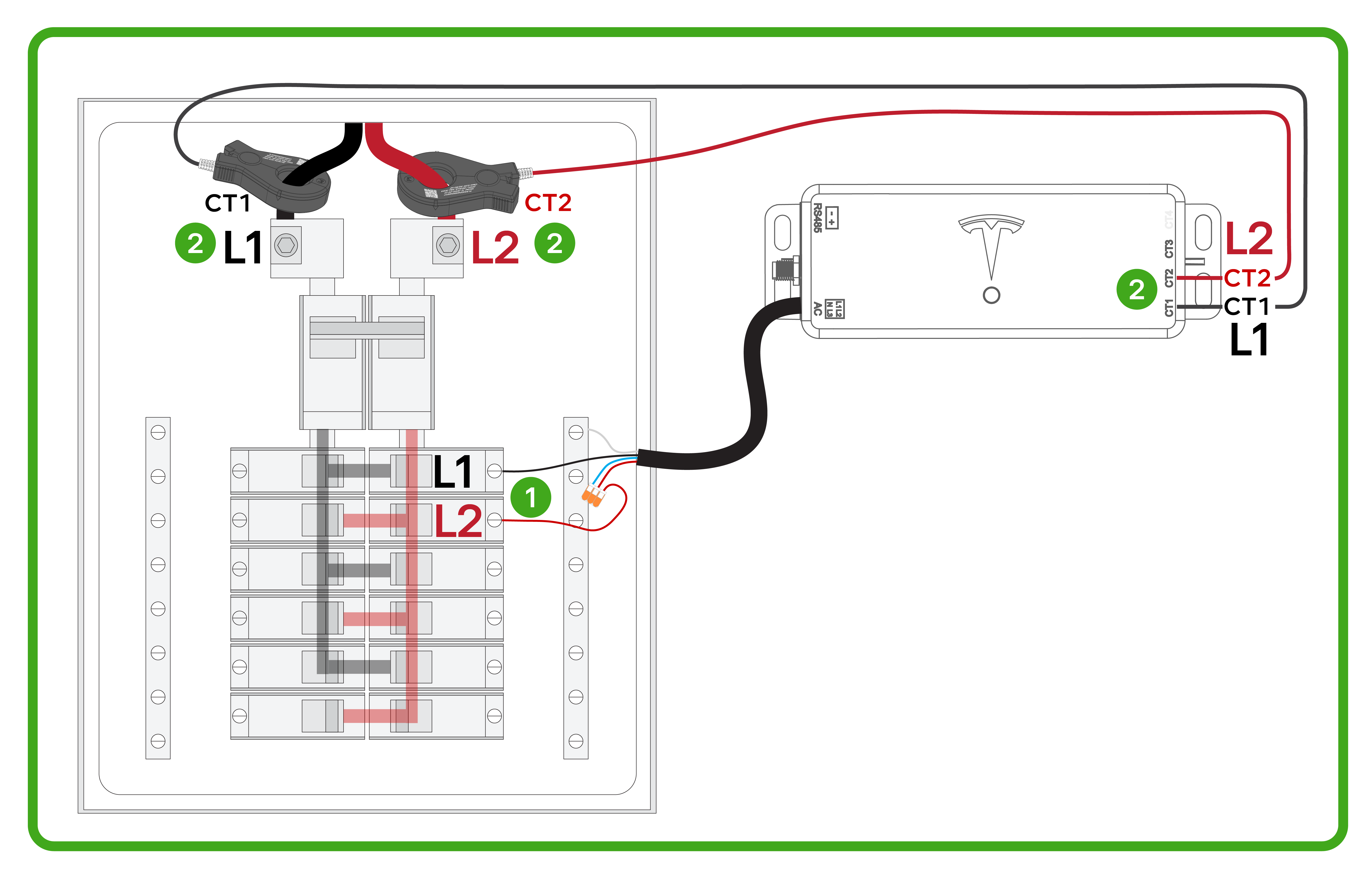

Figura 2. Medidor de Energía Remoto Tesla con TC Tesla de 200 A: Instalación correcta del medidor y del TC

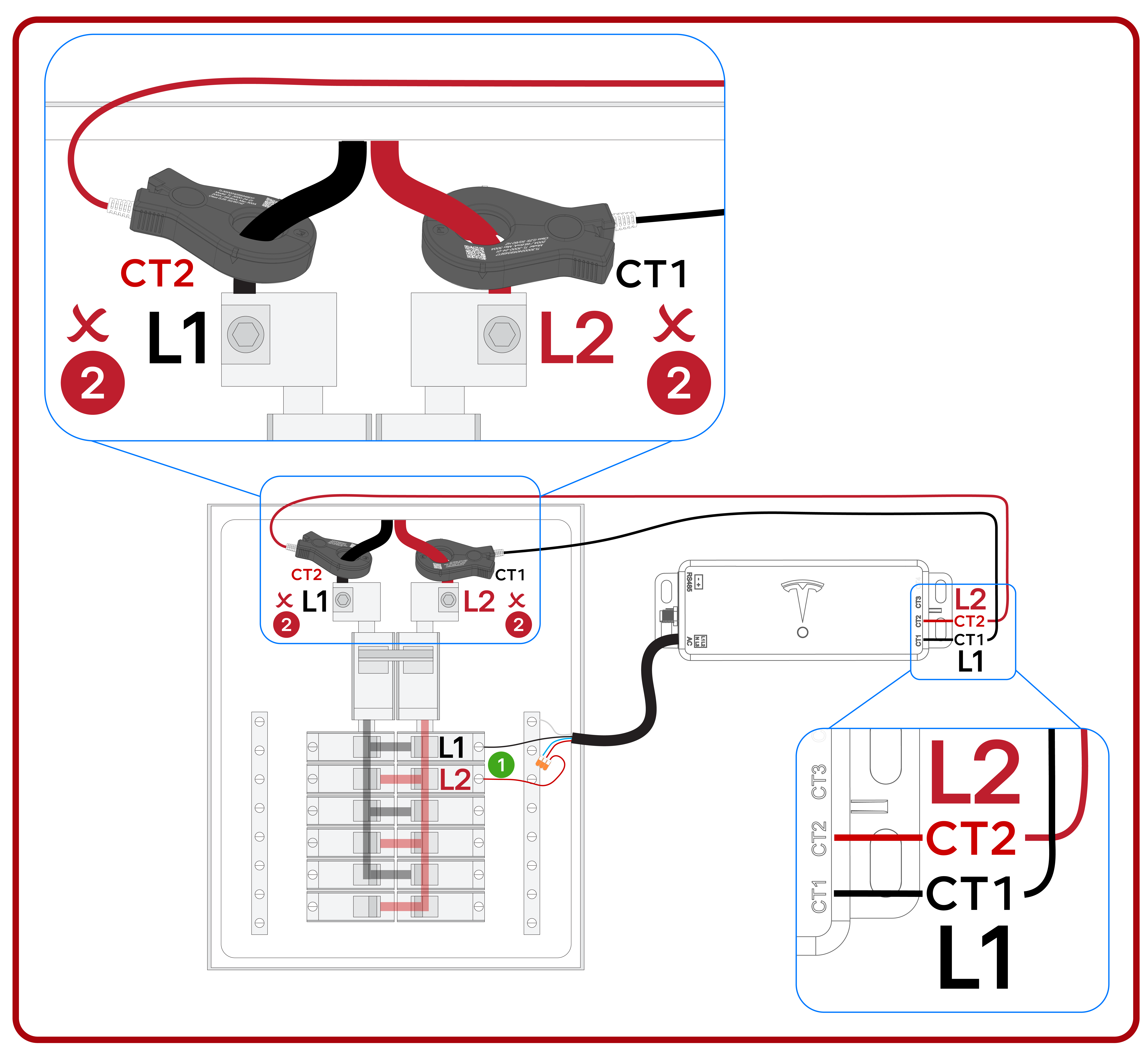

Figura 3. Medidor de Energía Remoto Tesla con TC Tesla de 200 A: Instalación incorrecta del TC: los TC miden fases incorrectas

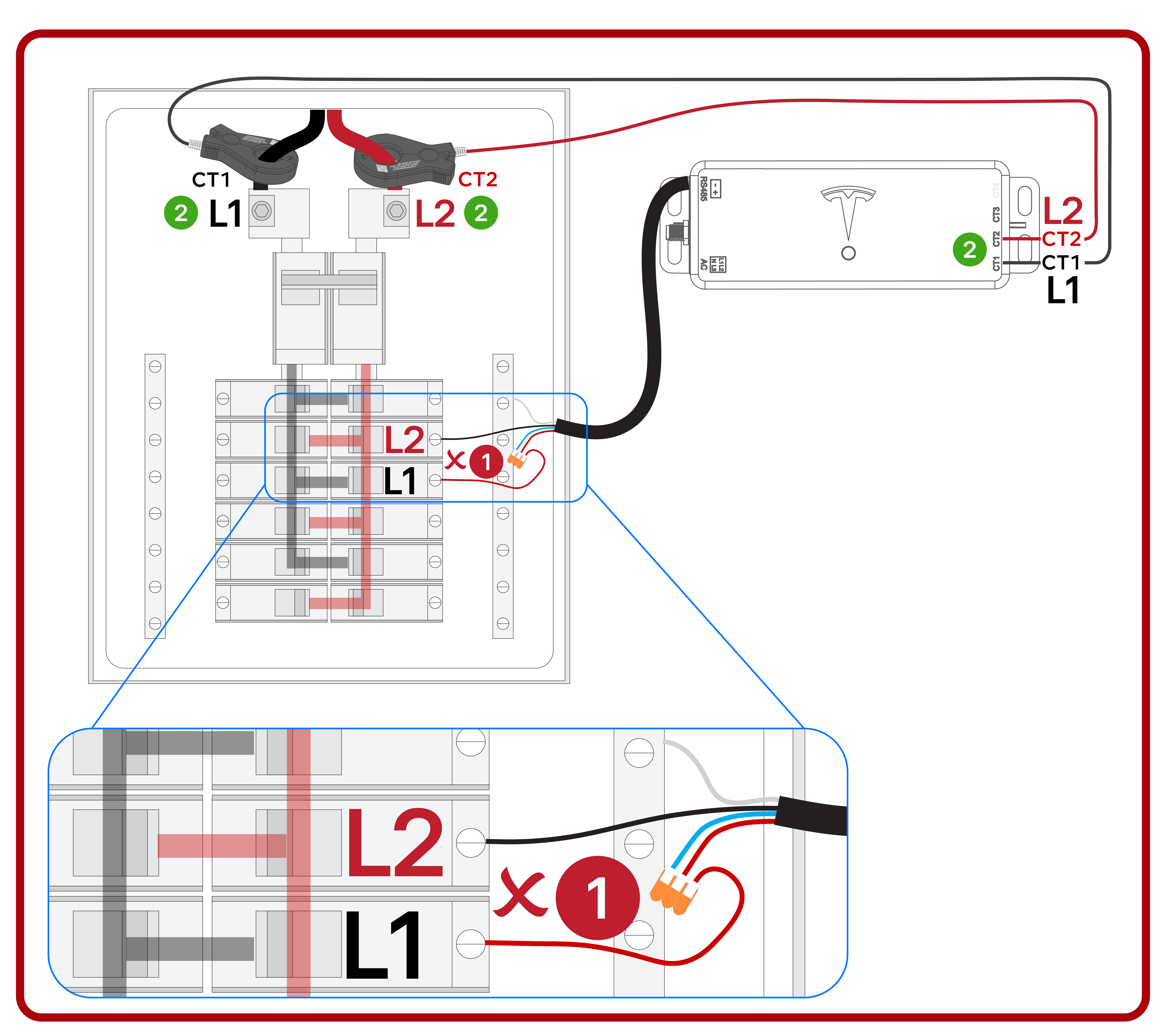

Figura 4. Medidor de Energía Remoto Tesla con TC Tesla de 200 A: Instalación incorrecta del medidor: el disyuntor principal intercambió las fases de la barra colectora, lo que provocó que el arnés de la línea de voltaje se conectara incorrectamente
Figura 5. Medidor de Energía Remoto Tesla con TC Tesla de 200 A: Instalación incorrecta del medidor: el instalador omitió un polo del disyuntor, lo que provocó que el arnés de la línea de voltaje se conectara incorrectamente
