Ubicación incorrecta del transformador de corriente

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Antes de instalar, desconectar o ajustar los transformadores de corriente (TC), asegúrate de que los circuitos que se van a medir no estén energizados y de que el sistema esté completamente apagado. Si no desactivas el sistema, podrías poner en riesgo la seguridad del operador y el equipo.
  1. Verifique que el TC esté fijado correctamente alrededor de los conductores previstos.
  2. Verifique que el TC no esté capturando ningún otro conductor.
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si un sitio tiene múltiples salidas de inversor y sus conductores están agrupados, asegúrese de que se esté capturando a cada conductor.

    En el primer ejemplo a continuación, el TC captura los (3) conductores L1 para tres inversores solares. En el segundo ejemplo, el TC captura (2) conductores del inversor solar y (1) conductor del jacuzzi, dejando el tercer conductor del inversor solar sin capturar.

    Figura 1. TC solar que mide toda la energía fotovoltaica (arriba) y TC solar que mide energía fotovoltaica parcial y una carga no solar (abajo)

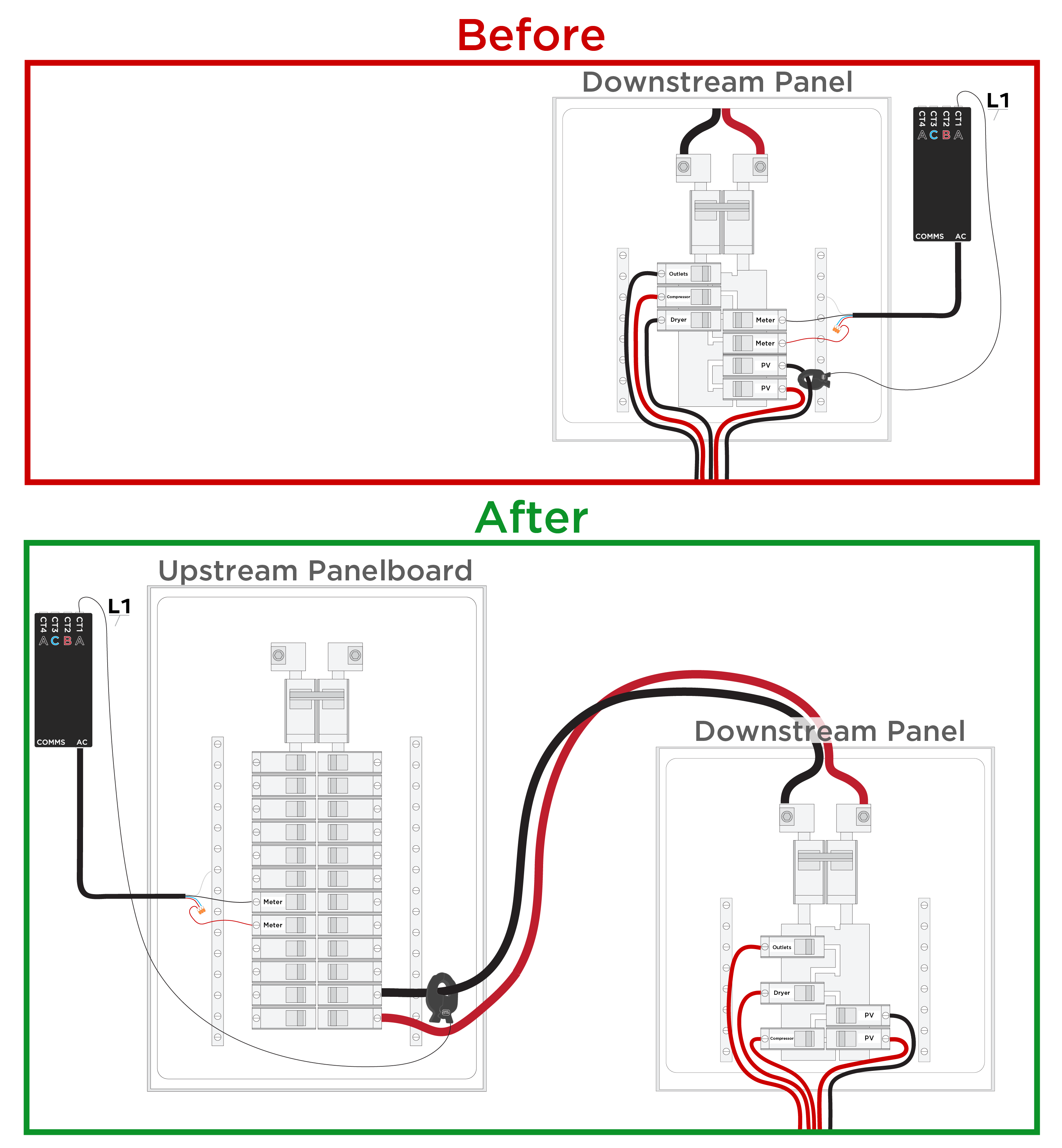

Ubicación del TC para paneles solares en generación posterior

Si la energía solar está en un panel de generación donde los únicos conductores son solares, se puede medir todo el panel de generación:
  1. Si hay cargas adicionales de 120 V en el panel posterior, muévalas todas a la misma fase (en el ejemplo siguiente, se mueven a L2).
  2. Mueva el medidor Neurio y los TC al panel superior y coloque el TC en el alimentador del panel posterior, eligiendo la fase opuesta (en el ejemplo siguiente, el TC se coloca en L1).
  3. Configure el TC como Solar (1CTx2)
