Prueba de voltaje de CC (cadena completa y polaridad)

El propósito de esta prueba es el siguiente:
  • Verificar que la polaridad de la cadena es correcta
  • Detectar cualquier circuito abierto
  • Identificar si una cadena se ha combinado después de una conexión en paralelo

Esta prueba se realiza antes de conectar los conductores solares al MPPT del Powerwall 3 y encender el sistema, y antes de realizar una prueba de resistencia de aislamiento en la cadena. Debido a que los MCI tienen una resistencia muy alta cuando están abiertos, las pruebas de voltaje de CC normales no proporcionarán lecturas precisas del VOC. La prueba es especialmente útil cuando se realiza cerca del Powerwall 3.

Warning IconA warning icon, calling your attention to a possibly risky situation
Aviso
Esta prueba debe realizarse cuando el Powerwall 3 está apagado y el sistema también lo está (detenido) en la interfaz de configuración del dispositivo en Tesla One. De no hacerlo, el Powerwall 3 podría sufrir daños irreparables no cubiertos por la garantía al intercambiar cadenas entre MPPT.
Informational PurposesAn informational icon, calling your attention
Nota
La prueba se realiza al aire libre, lo que significa que los conductores no están conectados a los MPPT durante el procedimiento.
Informational PurposesAn informational icon, calling your attention
Nota
Diferentes probadores tienen distintos niveles de impedancia, lo que puede generar lecturas distintas según la marca utilizada.

Herramientas Necesarias

Probador de resistencia de aislamiento o multímetro en modo de prueba de CC

Tesla recomienda una de las siguientes opciones:
  • Klein ET600
  • Klein CL800
  • Fluke 374 FC

Realizar prueba de voltaje de CC

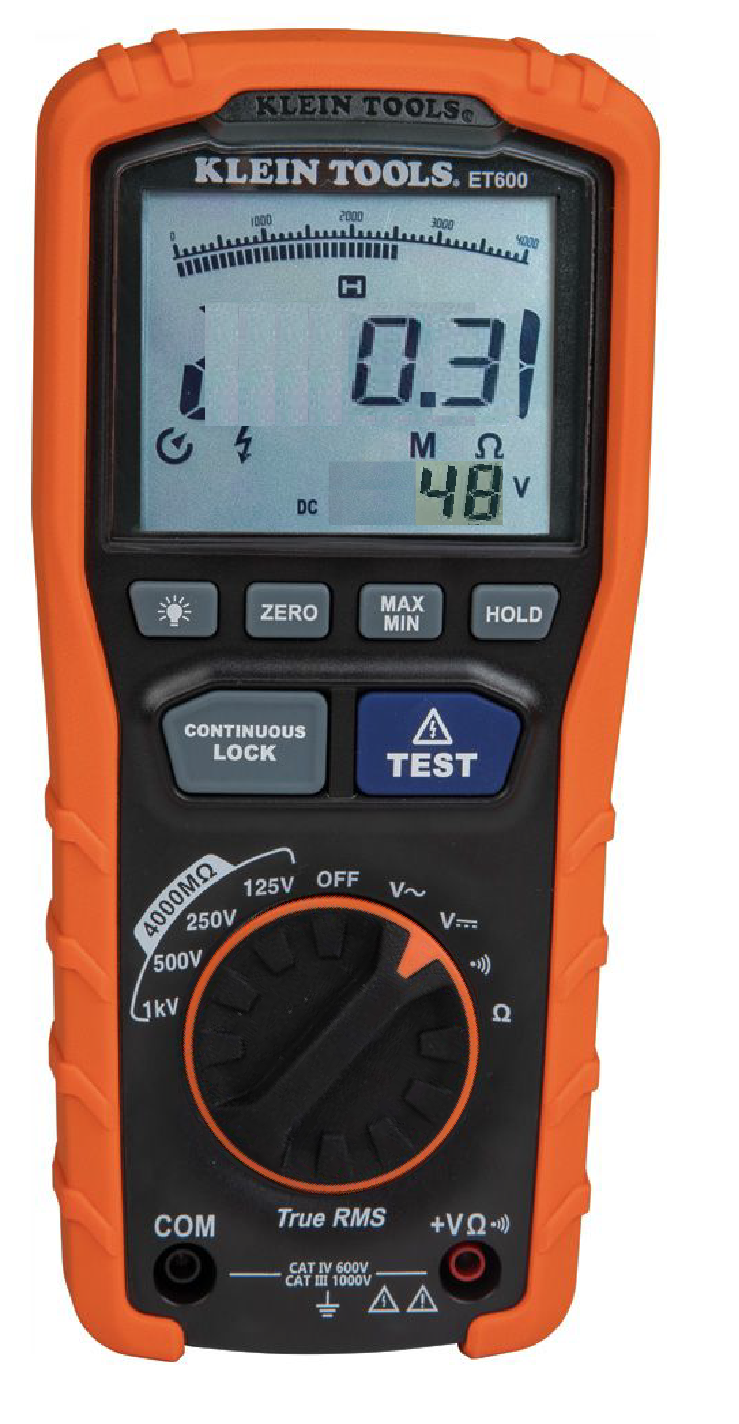

  1. Configure el probador en prueba de CC.

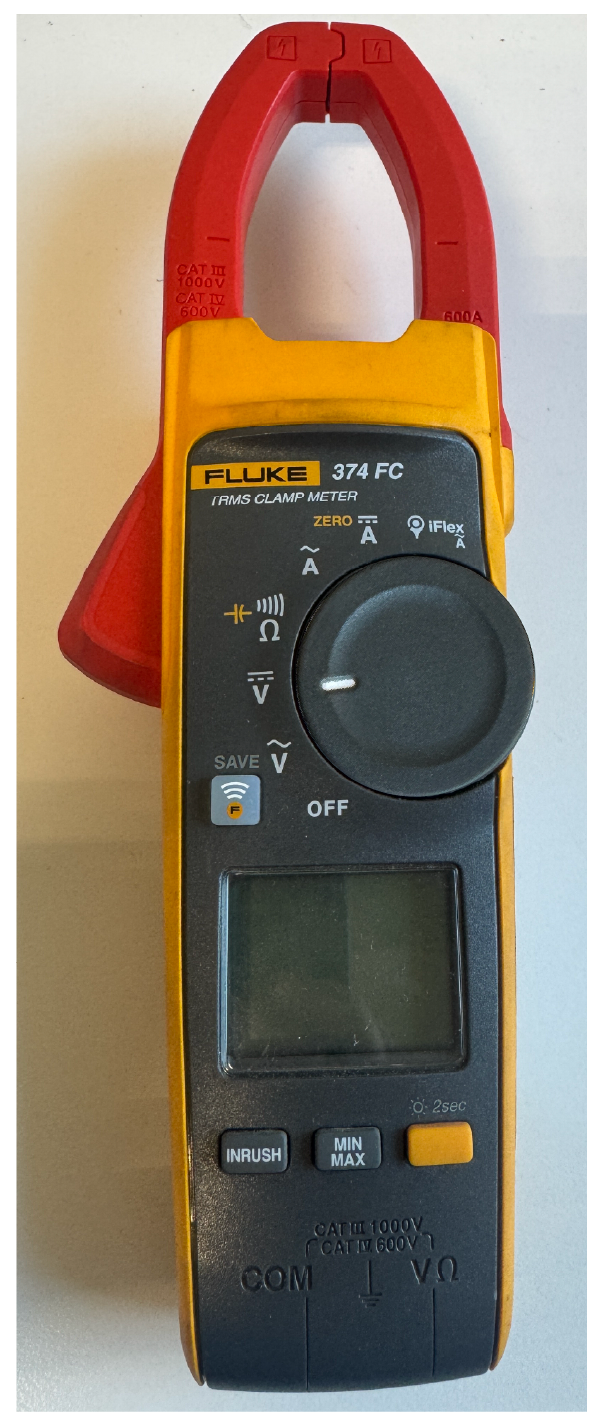

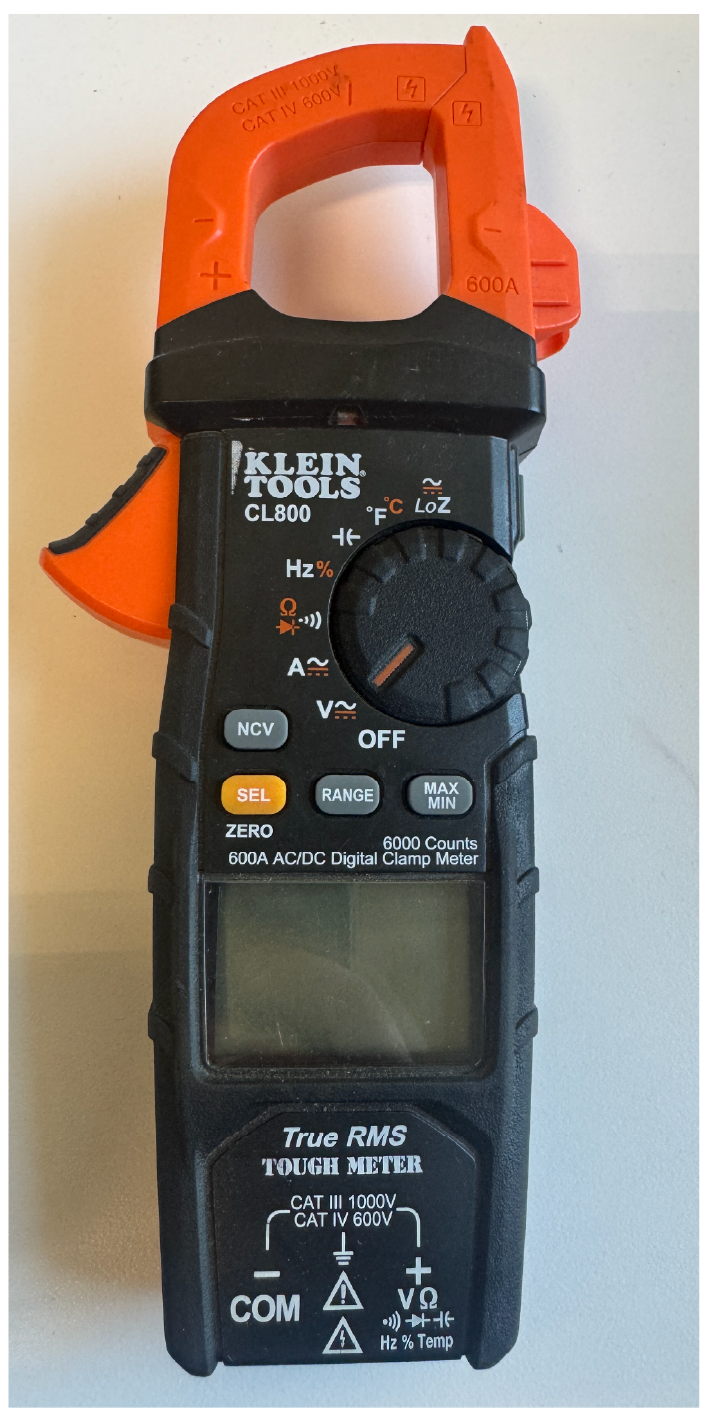

    Klein ET600Klein CL800Fluke 374 FC
    Informational PurposesAn informational icon, calling your attention
    Nota
    Si utiliza el multímetro Klein CL800, presione el botón naranja SEL después de configurar el probador en prueba de CC (indicado en la pantalla). Sin presionar el botón naranja, el probador realizará la prueba de voltaje de CA.

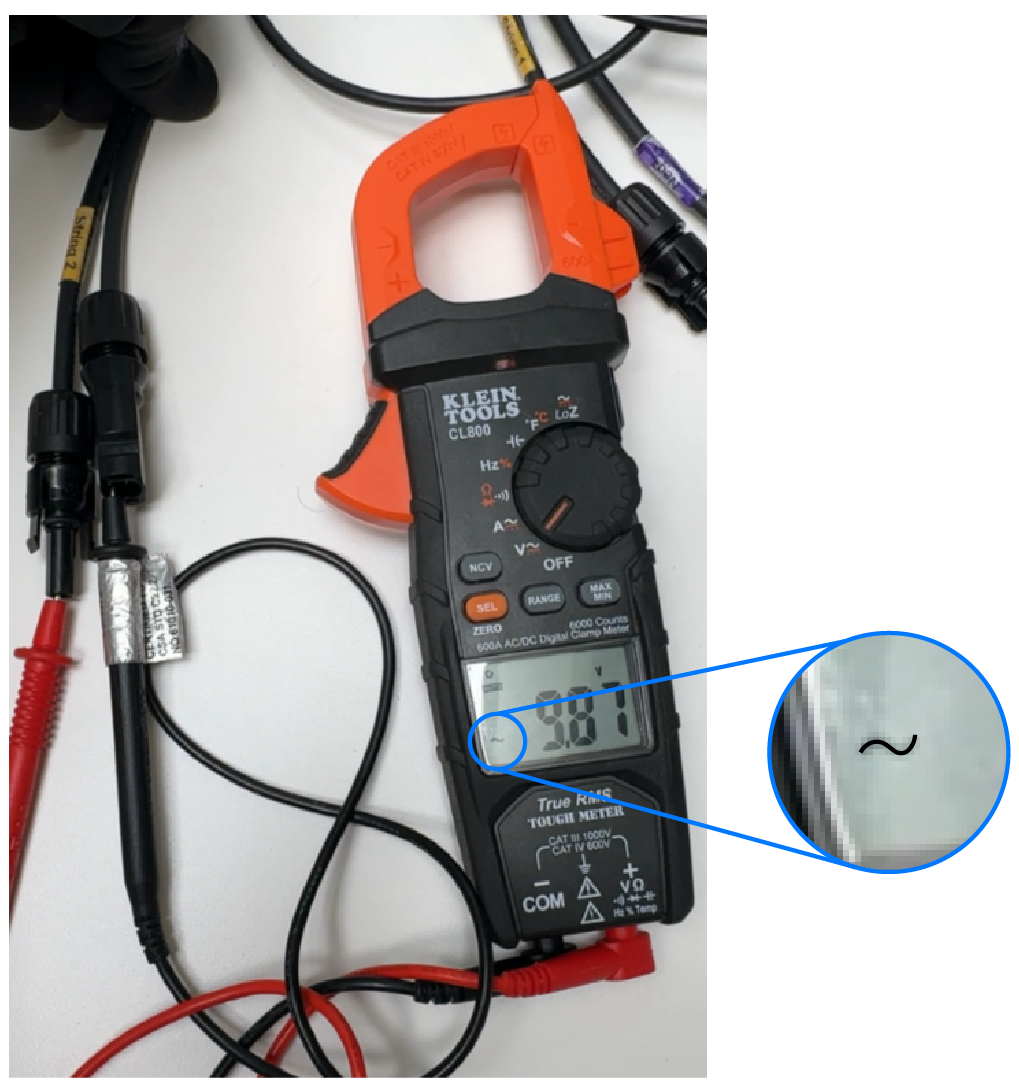

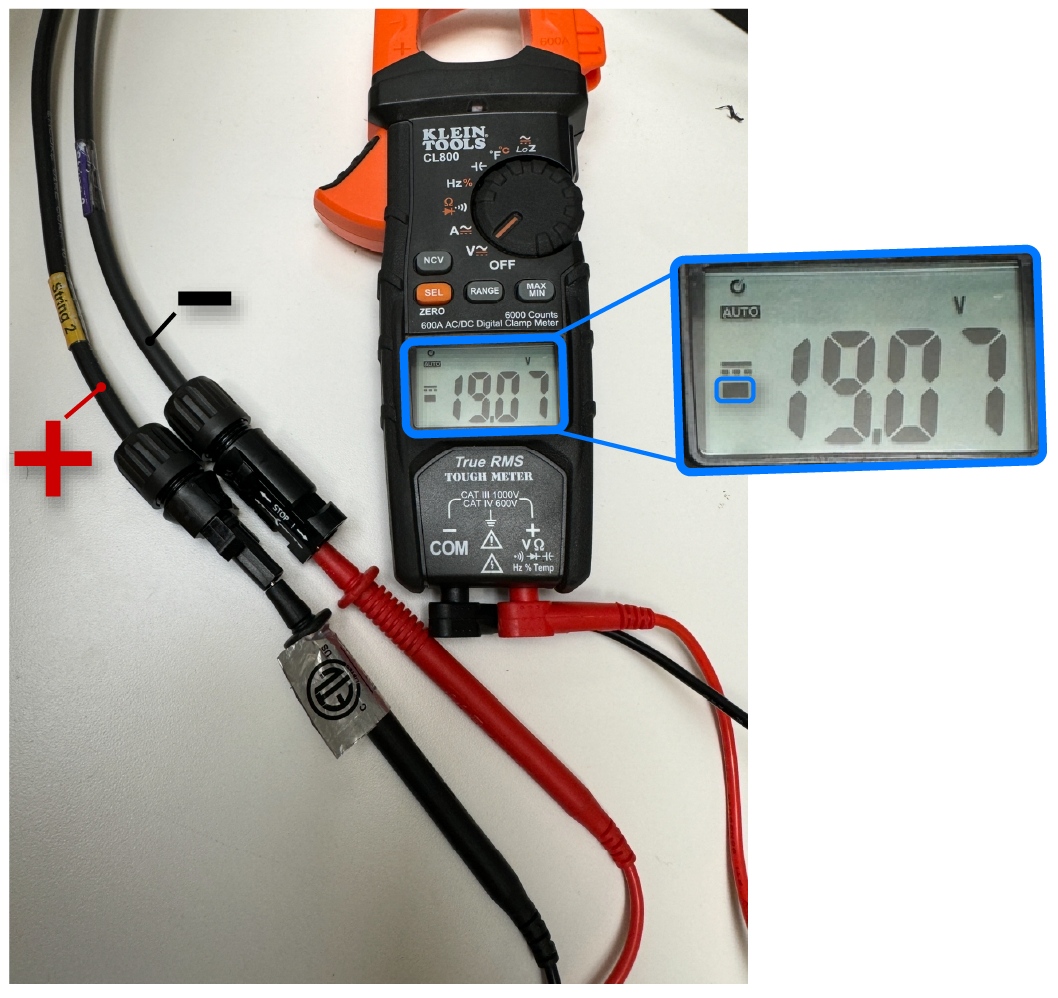

    Prueba de CC (correcta)Prueba de CA (incorrecta)

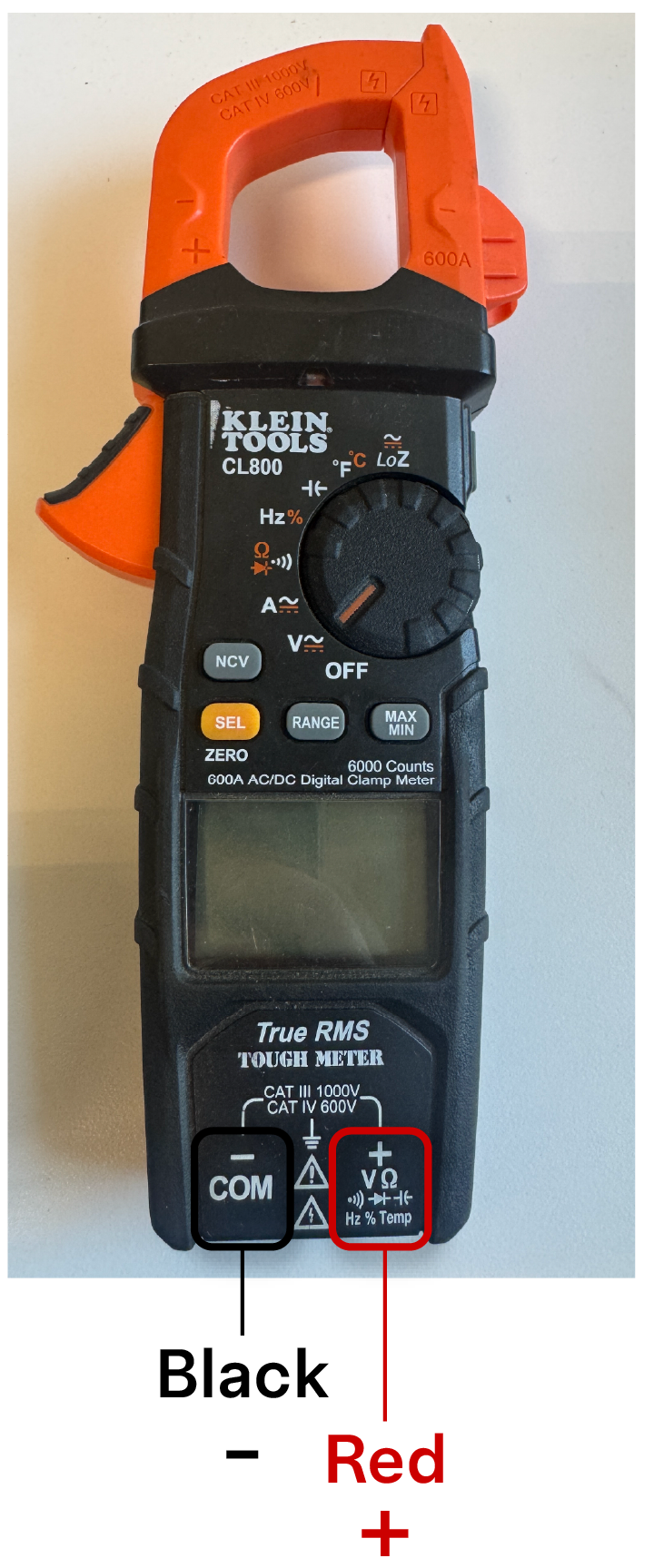

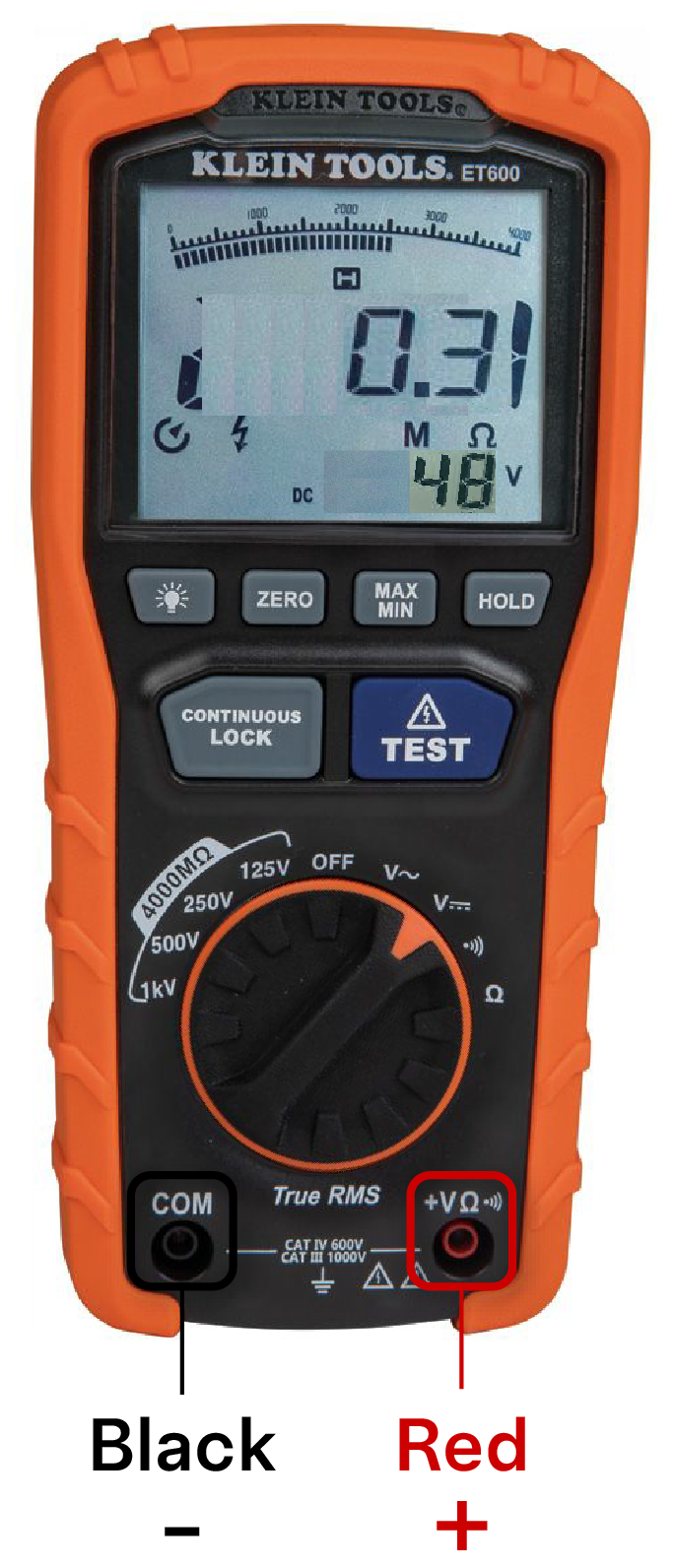

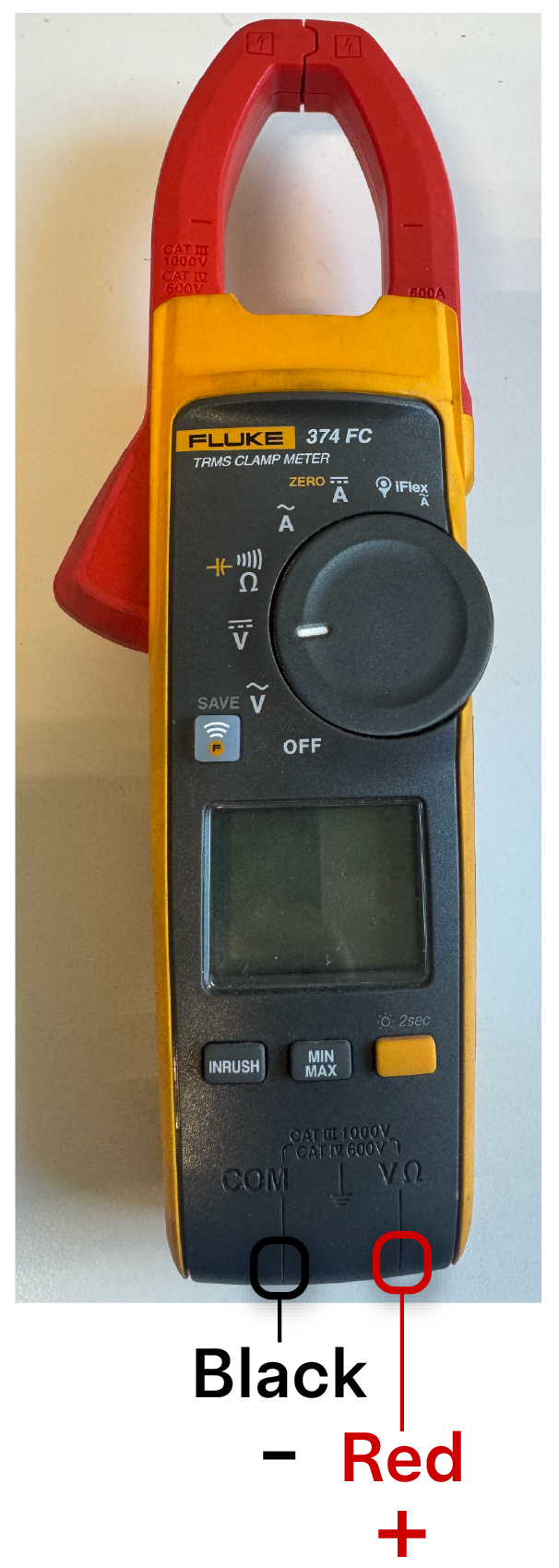

  2. Conecte las guías positivas y negativas del medidor al medidor.
  3. Conecte la guía positiva a la entrada del cable positivo.
  4. Conecte la guía negativa a la entrada del cable negativo.
    Klein ET600Klein CL800Fluke 374 FC
  5. Confirme la lectura de voltaje:
    ProbadorCadena individualCadena combinada
    Klein ET600Lectura de voltaje entre 10 V y 29 VLectura de voltaje entre 25 V y 48 V
    Klein CL800
    Fluke 374 FCLectura de voltaje de aproximadamente 2 VLectura de voltaje de aproximadamente 4 V
    Informational PurposesAn informational icon, calling your attention
    Nota
    Este voltaje no es un reflejo preciso de la configuración del módulo. La medición de voltaje puede variar según diversos factores, incluidos la hora del día, la cantidad de MCI en la serie y su ubicación, y la cantidad de módulos en la serie.

    Debido a estas variables, es probable que la lectura de voltaje no sea consistente incluso en cadenas con la misma cantidad de módulos, especialmente si están en una superficie de montaje diferente o se prueban en un momento distinto.

    Informational PurposesAn informational icon, calling your attention
    Nota
    Aún es técnicamente posible que una cadena combinada muestre un voltaje inferior a 25 V (si se usa el probador Klein ET600 o Klein CL800), dependiendo de factores como la hora del día, la cantidad de módulos en la cadena o la ubicación del MCI. Sin embargo, es muy poco probable que una sola cadena aislada produzca un voltaje tan alto como 29 V a menos que los MCI estén mal ubicados o mal cableados. Utilice el voltaje elevado como pista al intentar identificar o volver a etiquetar las cadenas durante la solución de problemas. El voltaje de una cadena combinada normalmente es igual a la suma de los voltajes de las dos cadenas individuales después de haberlas conectado en paralelo.

    Por ejemplo, si se utiliza el probador Klein ET600 o Klein CL800, la cadena 1A lee 18 V, y la cadena 1B lee 17 V. La cadena combinada mostrará un valor aditivo de ~35 V cuando se pruebe después de poner en paralelo la conexión.

    Si se utiliza el probador Fluke 347 FC, la cadena 1A lee 2 V, y la cadena 1B lee 2 V. La cadena combinada mostrará un valor aditivo de 4 V cuando se pruebe después de poner en paralelo la conexión.

  6. Si la lectura de voltaje es 0 V, puede deberse a una de las siguientes causas:
    • Hay un circuito abierto (no hay ninguna cadena que cierre el bucle entre los terminales positivo y negativo del MPPT). Lo más probable es que esto se deba a que faltó alguna conexión durante el cableado de los módulos solares. Verifique nuevamente que se hayan realizado todas las conexiones del módulo y que todas las conexiones de origen estén completamente aseguradas.
      Informational PurposesAn informational icon, calling your attention
      Nota

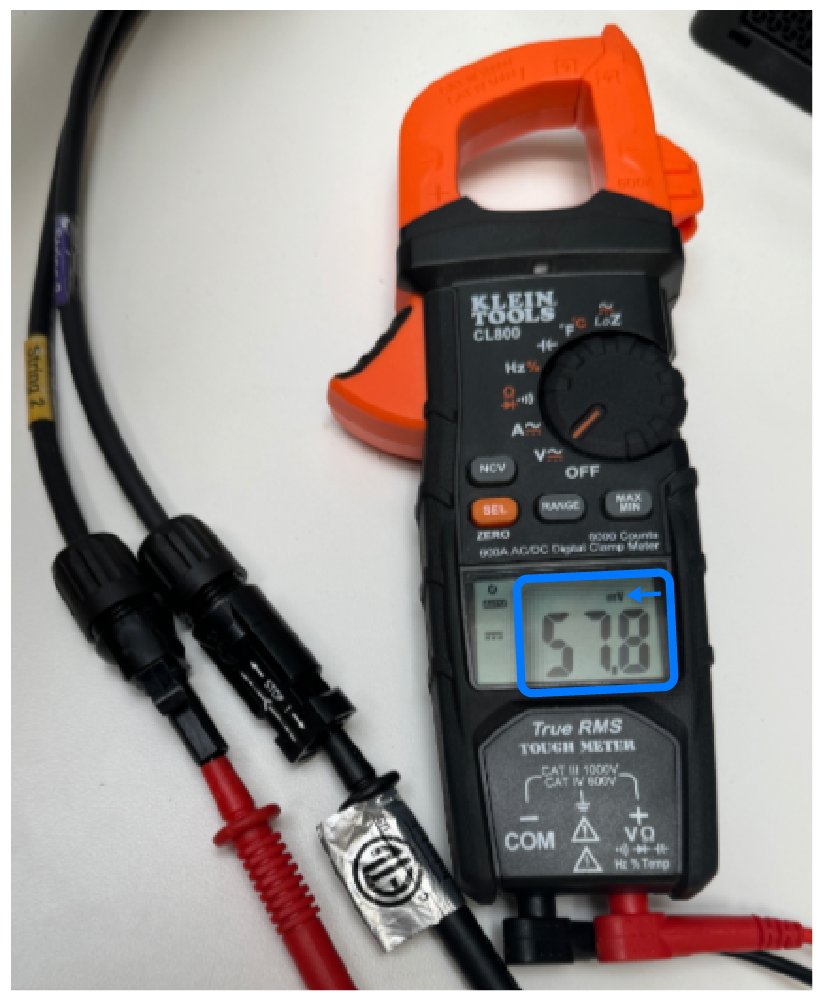

      Si utiliza el multímetro Klein CL800, el probador mostrará una cantidad muy pequeña de voltaje (medido en mV); esto es el equivalente a un resultado de 0 V en otros probadores y generalmente indica un circuito abierto.
    • Los conductores positivos y negativos de la cadena se han mezclado con otros conductores, probablemente debido a un etiquetado incorrecto.

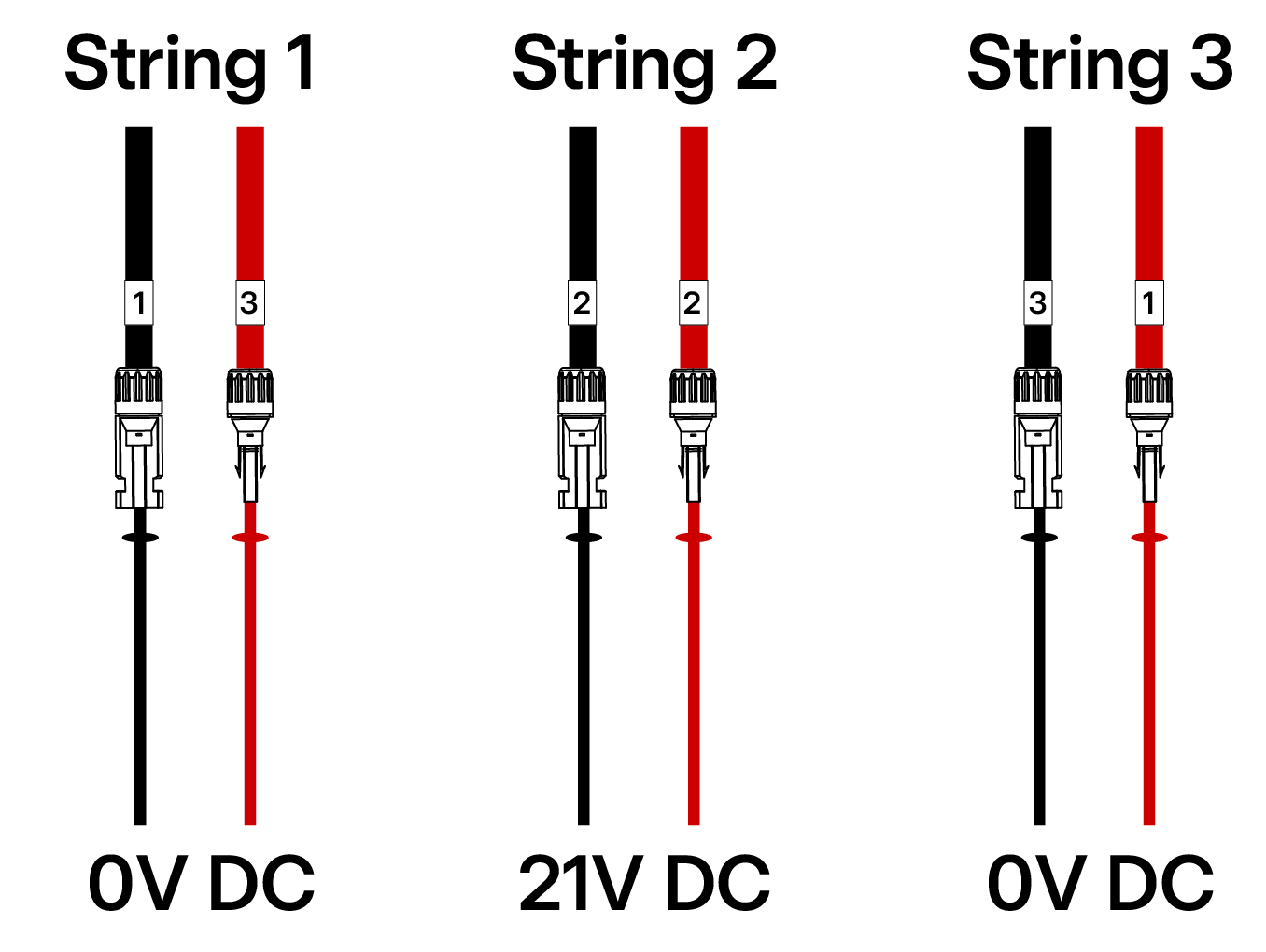

      • En este ejemplo, los conductores de las cadenas 1 y 3 se han intercambiado (lo que suele ocurrir debido a un etiquetado incorrecto), como lo indica el resultado de la prueba de CC de 0 V:
      • Después de corregir el cableado intercambiando los conductores positivos de las cadenas 1 y 3, ambas cadenas ahora producen lecturas de voltaje entre 10 y 29 V (lo que indica que el cableado es correcto):
  7. Si la lectura de voltaje es negativa:
    • Es probable que la cadena tenga polaridad inversa, lo que significa que los cables positivos y negativos se mezclaron durante la manipulación del cableado. Esto se puede corregir en el techo o etiquetando nuevamente los cables de manera correcta en el inversor y conectándolos a la entrada del MPPT adecuada.
    • Como alternativa, verifique el medidor:
      • Asegúrese de que las guías de prueba estén conectadas a los puertos correctos y que se utilice la guía correcta en el cable correcto.
      • También puede darse una lectura negativa si se utiliza la guía negativa en el cable positivo, y viceversa.
